| Menge: | |
|---|---|
Glasindustrie
Hydraulikindustrie
Reduzierindustrie
Saphirindustrie
| Kühltank | Fahrhund | Nivellieren von Keilen | Radflansch |
| Radxtraktionswerkzeuge | Standardrad | Laube ausbalancieren | Zentren |
| Voll geschlossene Abdeckung (nur für die MK1320 -Serie) | |||
Radausgleichständer | Magnetabscheider | Magnetabscheider und Papierfilter |
Diamantstift | vollständige Abdeckung | Endgesichtsanzeige |
geschlossene ruhige Ruhe | Online-Außendurchmesser-Messgerät |

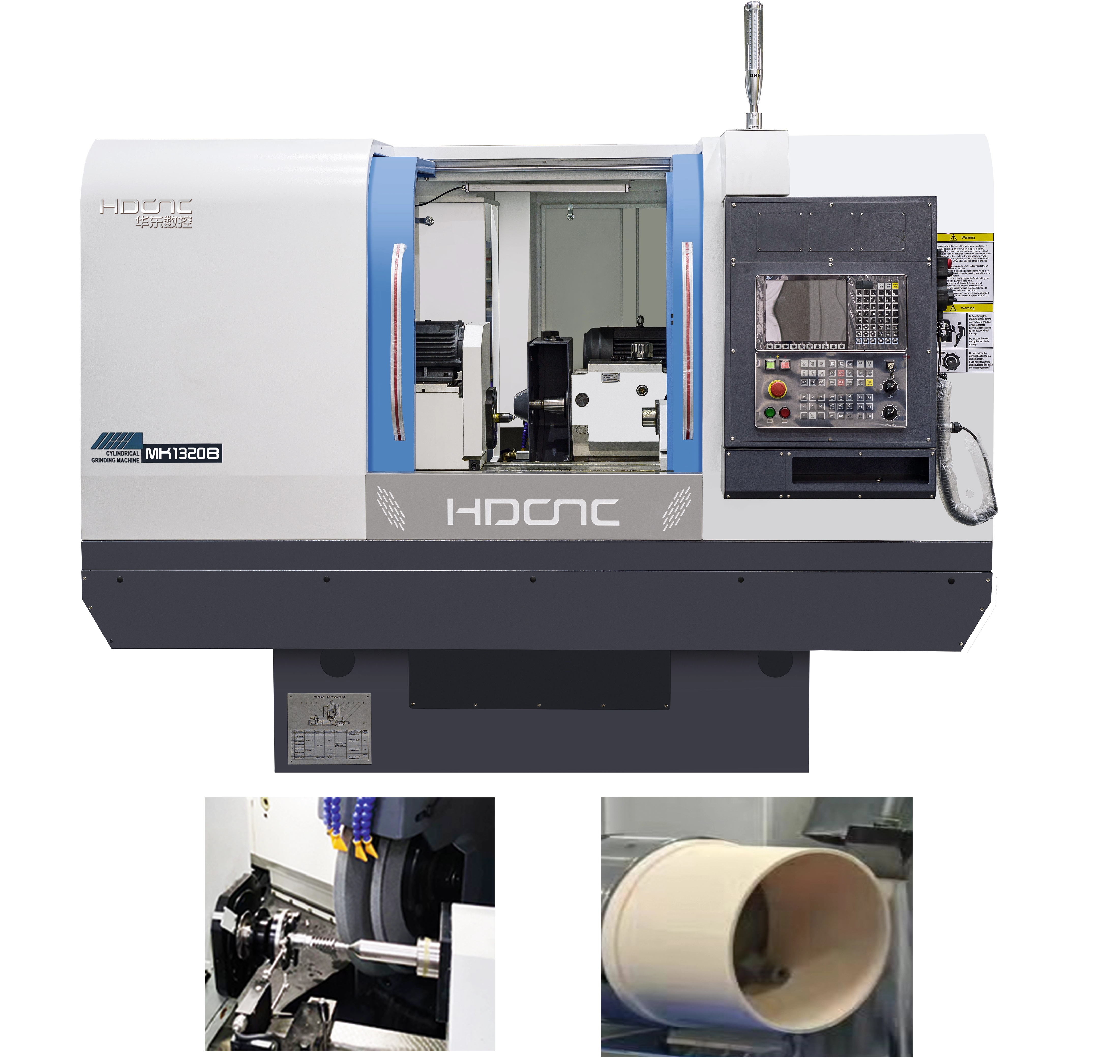

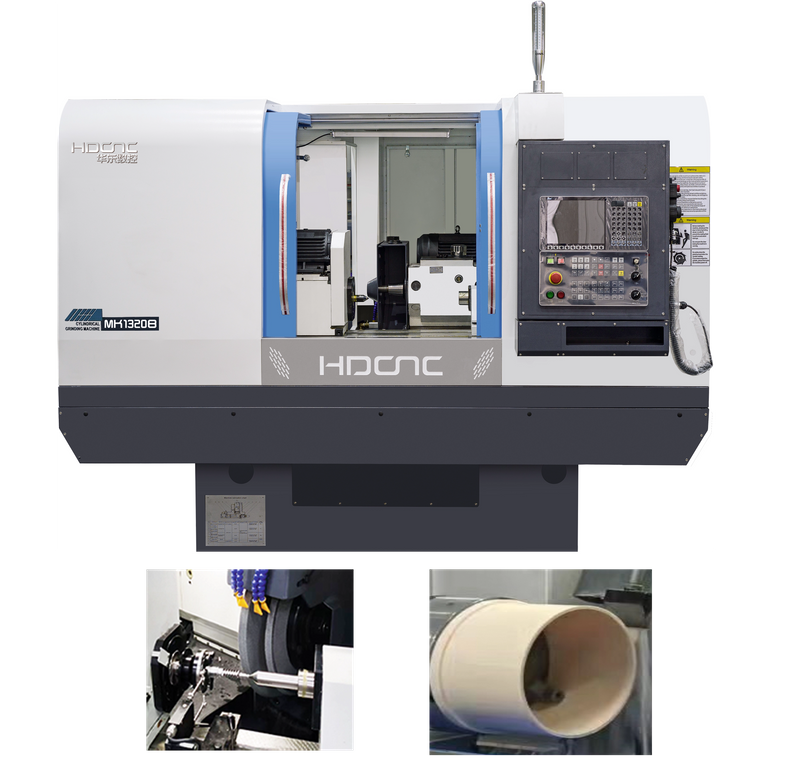

Beschreibung | Einheit | MK (S) 1320b |
Allgemeine Kapazität | ||
Max.Length Schleif (OD) | mm | 500/750 |
Mittelhöhe | mm | 135 |
Dia.grinding (OD) | mm | 8-200 |
Max. Gewicht des Werkstücks | kg | 50 |
Arbeitskopf | ||
Zentrumverjüngung | Mt | 4 |
Spindelgeschwindigkeit (schrittlos) | r/min | 26-260 (60-600) |
Radkopf | ||
Max. Dimension von Rad (OD*W*id) | mm | 400*50*203 |
Rad -Peripheriegeschwindigkeit | MS | 35 (50) |
Min.Set -Einheit | mm | 0.0001 |
Arbeitstisch | ||
| Max. Drehwinkel des Tisches | ° | 5 (500) 3 (750) |
° | 9 | |
Heckstock | ||
Zentrumverjüngung | Mt | 4 |
Quill manuell reisen | mm | 30 |
Elektrisches System | ||
CNC -System | Standard: HNC808DG Optionen: Siemens Fanuc 0i | |
Motorscheibe mit Radkopf | KW | 4 (11) |
Arbeitskopfmotorleistung | KW | 1.1 |
Bearbeitungsgenauigkeit | ||
Rundheit | μm | 2 (1,5） |
Zylinderheit | μm | 5 |
Rauheit | μm | Ra 0,2 |
Maschine | ||
Gewicht | kg | Mk （S） 1320BX500: 3000/5500 Mk （S） 1320BX750 :: 3500/6000 |
Paketdimension (L*W*H) | cm | 285*200*228 340*200*228 |
Beschreibung | Einheit | Mk （S） 1332*1000 /1500 | |
Allgemeine Kapazität | |||
Max.Length Schleif (OD) | mm | 1000/1500 | |
Mittelhöhe | mm | 180 | |
Dia.grinding (OD) | mm | 8-320 | |
Max. Gewicht des Werkstücks | kg | 150 | |
Arbeitskopf | |||
Zentrumverjüngung | Mt | 5 | |
Spindelgeschwindigkeit (schrittlos) | r/min | 19-190 （35-350） | |
Radkopf | |||
Max. Dimension von Rad (OD*W*id) | mm | 600*75*305 （600*100*203） | |
Rad -Peripheriegeschwindigkeit | MS | 35 （50） | |
Min.Set -Einheit | mm | 0.0001 | |
Arbeitstisch | |||
Max. Drehwinkel des Tisches | CW | ° | 3 |
CCW | ° | 7 (1000) 6 (1500) | |
Heckstock | |||
Zentrumverjüngung | Mt | 4 | |
Quill manuell reisen | mm | 30 | |
Elektrisches System | |||
CNC -System | Standard: HNC808DG Optionen: Siemens Fanuc 0i | ||
Motorscheibe mit Radkopf | KW | 11 | |
Arbeitskopfmotorleistung | KW | 1.5 | |
Bearbeitungsgenauigkeit | |||
Rundheit | μm | 2.5 | |
Zylinderheit | μm | 8 | |
Rauheit | μm | Ra 0,2 | |
Maschine | |||
Gewicht | kg | 4000 (1000) 4800 (1500) | |
Paketdimension (L*W*H) | cm | 425*225*228 (1000) 545*225*228 (1500) | |
Beschreibung | Einheit | MKE1432*1000 /1500 |
| Allgemeine Kapazität | mm | |
| Abstand zwischen der Mitte | mm | 1000/1500 |
| Mittelhöhe | mm | 180 |
| Diaground | mm | 8-320 |
| Max. Gewicht des Werkstücks | kg | 150 |
| Arbeitskopf | ||
| Zentrumverjüngung | 4 | |
| Spindelgeschwindigkeit (schrittlos) | Drehzahl | 26-260 |
| Radkopf | ||
| Max. Dimension von Rad (OD*W*id) | mm | 400*50*203 |
| Rad -Peripheriegeschwindigkeit | MS | 35 |
| Min Set -Einheit | mm | 0.0001 |
| Arbeitstisch | ||
| Max.Swiveling -Tischwinkel (CW) | Grad | 3 |
| Max.Swiveling -Tischwinkel (CCW) | Grad | 7 （1000） 6 （1500） |
| Heckstock | ||
| Zentrumverjüngung | 4 | |
| Federreisen | mm | 30 |
| Elektrisches System | ||
| Motorscheibe mit Radkopf | KW | 5.5 |
| Arbeitskopfmotorleistung | KW | 1.5 |
| Bearbeitungsgenauigkeit | ||
| Rundheit | μm | 3 |
| Zylinderheit | μm | 8 |
| Rauheit | μm | Ra0.32 |
| Bruttogewicht | Kg | 3800 （1000） 4000 （1500） |
| Packungsdimension | cm | 326*190*205 （1000） 426*190*205 （1500） |
Beschreibung | Einheit | MKE1350 | |
Allgemeine Kapazität | |||
Max.Length Schleif (OD) | mm | 1500/2000/3000/4000 | |
Mittelhöhe | mm | 270 | |
Dia.grinding (OD) | mm | 25-500 | |
Max. Gewicht des Werkstücks | kg | 1000 | |
Arbeitskopf | |||
Zentrumverjüngung | Mt | 6 | |
Spindelgeschwindigkeit (schrittlos) | r/min | 10-100 | |
Radkopf | |||
Max. Dimension von Rad (OD*W*id) | mm | 750*75*305 | |
Rad -Peripheriegeschwindigkeit | MS | 35 | |
Min.Set -Einheit | mm | 0.0001 | |
Arbeitstisch | |||
Max. Drehwinkel des Tisches | CW | ° | 3 (1500) 2 (2000/3000) 1 (4000) |
CCW | ° | 6 (1500) 5 (2000) 3 (3000) 2 (4000) | |
Heckstock | |||
Zentrumverjüngung | Mt | 6 | |
Quill manuell reisen | mm | 70 | |
Elektrisches System | |||
CNC -System | Standard: HNC808DG Optionen: Siemens Fanuc 0i | ||
Motorscheibe mit Radkopf | KW | 15 | |
Arbeitskopfmotorleistung | KW | 4 | |
Bearbeitungsgenauigkeit | |||
Rundheit | μm | 2,5 (1500) 3 (2000/3000/4000) | |
Zylinderheit | μm | 8 (1500/2000/3000) 12 (4000) | |
Rauheit | μm | Ra 0,3 | |
Maschine | |||
Gewicht | t | 10 (1500) 11 (2000) 13 (3000) 17 (4000) | |
Paketdimension (L*W*H) | cm | 543*225*210 (1500) 583*225*210 (2000) 796*225*210 (3000) 996*225*210 (4000) | |
2 Achsenverbindung CNC Zylindrische Mühle, Standard mit HNC808D -System, Siemens oder Fanuc als optional.
Hohe Festigkeit und geringe Spannung von HT300 Pearlitic Gusseisenmaterial mit hoher Starrheit und Präzisionsstabilität
Werkzeugmaschinensteuerungssystem mit freundlicher Schnittstelle und perfekter Gerätefehleralarm und Diagnosefunktion
Tisch fährt auf einer V, einer flachen Führung
Stufenlosen Arbeitskopfkästen helfen bei der Auswahl einer geeigneten Geschwindigkeit
Hydraulisch angetrieben
Maschinentisch schwckelt für das einfache Verjüngungschleifen
Fortschrittliches hydrostatisches Schmiersystem
hydraulisch kontrollierter Heckstock als optional
Das MKS -Modell besteht aus hoher linearer Geschwindigkeitsradheads, um die Verarbeitungseffizienz zu verbessern.
