Glasindustrie
Hydraulikindustrie
Reduzierindustrie
Saphirindustrie
| Radausgleichswelle | Brückenplatte messen | Maschinennivellierungskeil | Hunde fahren |
| Schleifflansch | Standardrad | Zentren | Demontage |
| Magnetabscheider und Papierfilter mit Kühlmitteltank | |||
Radausgleichständer | Magnetabscheider | Magnetabscheider und Papierfilter |
Diamantstift | Ae leerer Bereich Anti-Kollisionssystem | Endgesichtsanzeige |
geschlossene ruhige Ruhe | Außendurchmesser |

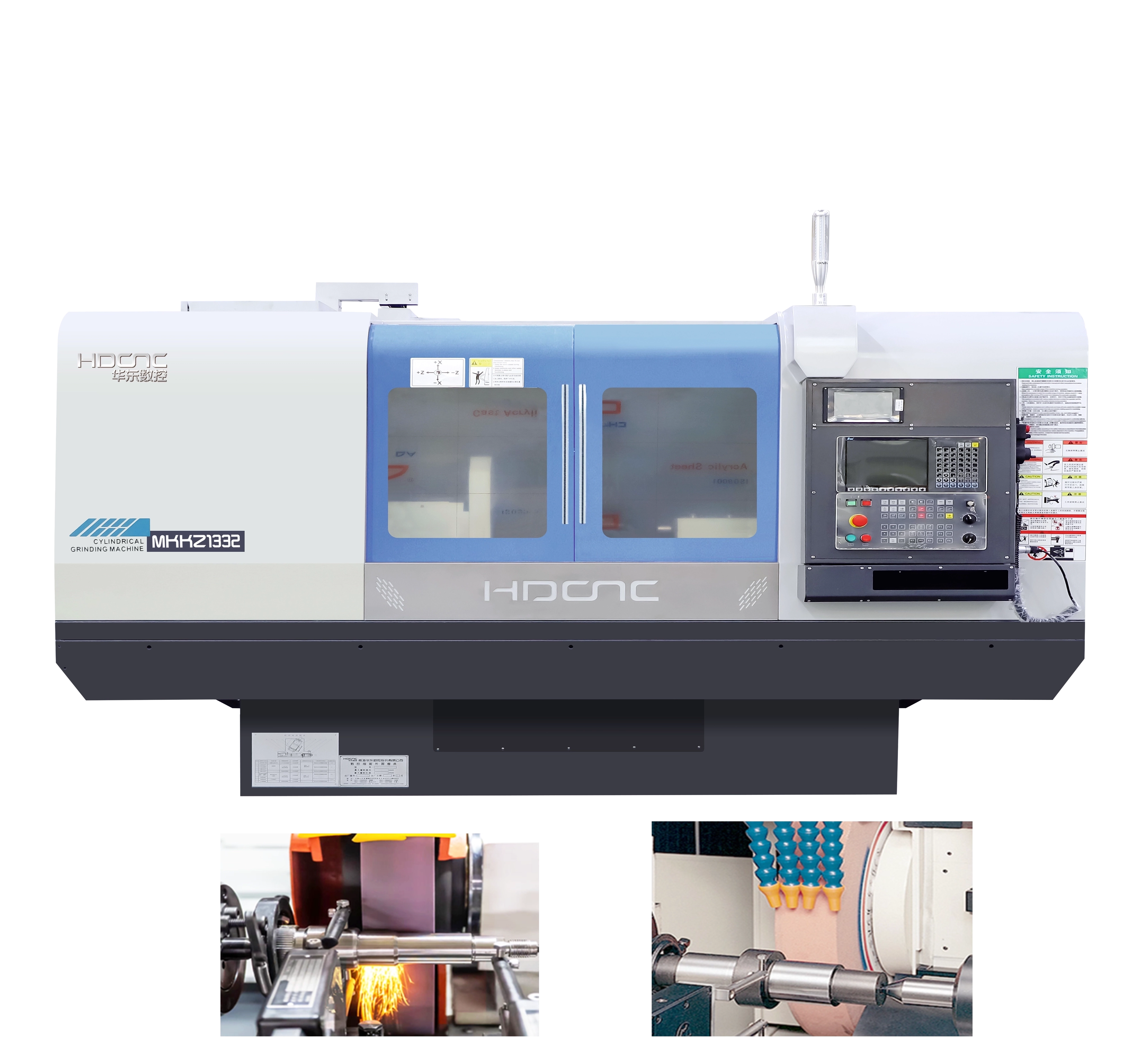

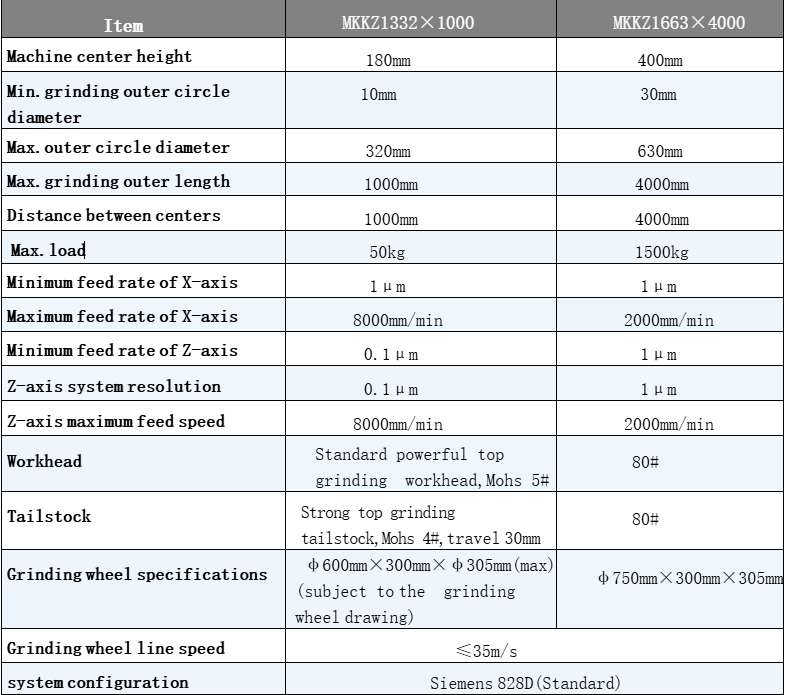

Artikel | MKKZ1332*1000 |
Mittelhöhe | 180 mm |
Min. Außendurchmesser. | 10 mm |
Max. Außendurchmesser. | 320 mm |
Max. Länge | 1000 mm |
Abstand zwischen Zentren | 1000 mm |
Max. Ladegewicht | 50 kg |
X Achse min -Vorschub | 1 & mgr; m |
X -Achsen -Auflösung | 0,1 μm |
X -Achse Max -Feed | 8000 mm/min |
Z Achse min -Vorschub | 0,001 mm |
Z -Achsenauflösung | 0,1 μm |
Z -Achse Max -Futter | 8000 mm/min |
Arbeitskopf | Standard mit starkem Arbeitskopf ， MT 5# |
Heckstock | Standard mit starkem Heckstock ， MT 4#， Fahrt 30 mm |
Radgröße | Φ600mm × 300 mm × φ305 mm （max ）（ gemäß dem Raddiagramm）） |
Radkreislaufgeschwindigkeit | ≤ 35 m/s |
CNC -System | Siemens 828d （Standard） |
Die Schleifradspindel nimmt selbst entwickelte spezielle hydrostatische Flüssigkeitslager an, die eine hohe Steifigkeit und Rotationsgenauigkeit aufweist. Die lineare Schleifradgeschwindigkeit beträgt weniger als 35 m/s, und die Schleifradspezifikation beträgt φ600 mm × 300 mm × φ305 mm (max.), Speziell zum schweren Schleifen mit breitem Schleifrad geeignet.
Die Tisch- und Querzufuhrantriebsschraube nimmt die Schleifkugelschraube und eine quantitative Vorabnahme, eine gute Getriebesteifigkeit, ein kleiner Rückwärtsluftschlag an.
Die x -Achse übernimmt importierte Schnebeberger -Präzisionslinienschiene und wendet vorlast, niedriger Reibungskoeffizienten, gute dynamische Reaktion an.
Die Verwendung eines importierten oder inländischen numerischen Kontrollsystems, der selbst entwickelten Grenzfläche „selbst entwickelte Menschen-Maschine-Schleifstätte, zuverlässige Arbeiten, bequemer Betrieb, Programmierung“.
Ausgestattet mit Endgesichtspositionierungsmesser, axiale Positionierungsgenauigkeit 0,01 mm.
Ausgestattet mit radialem automatischem Messinstrument, um die automatische Steuerung mit voll geschlossenen Schleife zu realisieren, ist die Genauigkeit des äußeren Kreises unter 0,003 mm stabil.
