| Menge: | |
|---|---|
Glasindustrie
Hydraulikindustrie
Reduzierindustrie
Saphirindustrie
| Schmierungpumpe | Hydraulikstation für Messgeräte | Nivellieren von Keilen | Fahrhund |
| Radxtraktionswerkzeuge | Standardrad | Laube ausbalancieren | Zentren |
| voll geschlossene Abdeckung | |||
Radausgleichständer | Außendurchmesser | Magnetabscheider und Papierfilter |
Diamantstift | vollständige Abdeckung | Endgesichtsanzeige |
geschlossene ruhige Ruhe | CBN Schleifrad Dressing Rollen -Dressing Motorisierte Spindelvorrichtung | AE-Eliminierungsbereich Anti-Kollisionssystem |

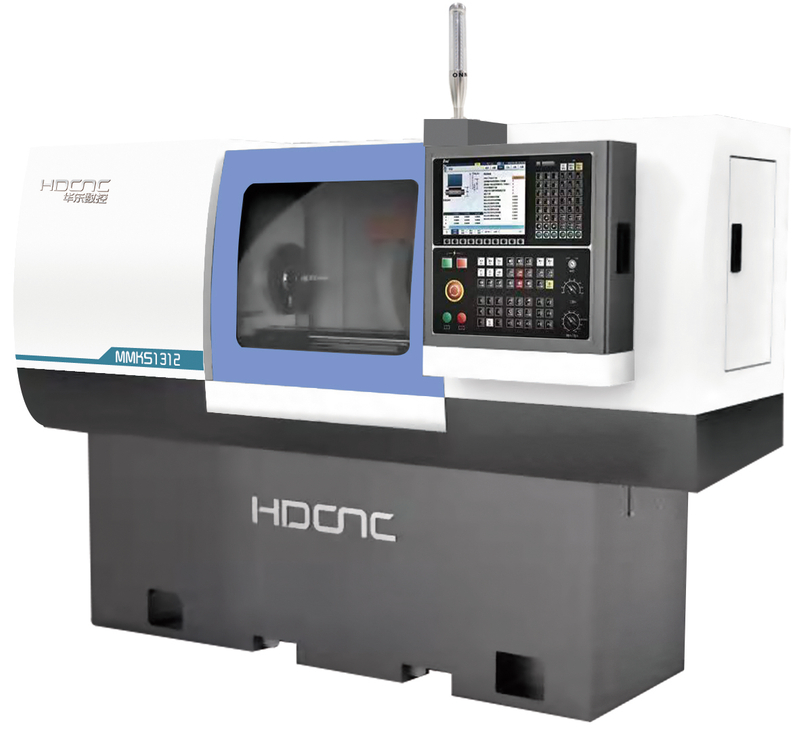

ARTIKEL | MMKS1312*350 |
Mittelhöhe | 100 mm |
Min. Außendurchmesser. | 5 mm |
Max. Außendurchmesser. | 125 mm |
Max. Länge | 350 mm |
Abstand zwischen Zentren | 370 mm |
Max. Ladegewicht | 50 kg |
X Achse min -Vorschub | 0,5 μm |
X -Achsen -Auflösung | 0,1 μm |
X -Achse Max -Feed | 5000 mm/min |
Z Achse min -Vorschub | 0,001 mm |
Z -Achsenauflösung | 0,1 μm |
Z -Achse Max -Futter | 5000 mm/min |
Arbeitskopf | Standard mit starkem Arbeitskopf ， MT 4#， 0-1000 U / min |
Heckstock | Standard mit starkem Heckstock ， MT 3#， Luftzylinderantrieb, Fahrt 30 mm |
Radgröße | Φ400mm × 40 mm × φ203 mm （Korund -Schleifrad）） |
Radkreislaufgeschwindigkeit | ≤ 60 m/s （Corundum Wheel） ≤ 80 m/s （CBN Rad） |
CNC -System | HNC 808dg （Standard） Siemens 828d （Optional） Fanuc oi-tf/g （optional） |
Die Schleifradspindel nimmt selbst entwickelte hydrostatische Flüssigkeitslager an, die eine hohe Steifigkeit und eine gute Drehgenauigkeit aufweist. Das Schleifrad linearer Geschwindigkeit: CBN -Schleifrad ≤ 80 m/s, Korund -Schleifrad ≤ 60 m/s. ， Genauigkeit ≤ 0,0015 mm
Die Arbeitstabelle und die Querzufuhrantriebsschraube bestehen aus dem Mahlen von C3-Kugelschrauben und quantitativ vorgeschrieben, mit einer guten Getriebesteifigkeit und einem kleinen, umgekehrten leeren Hub.
Die x -Achse übernimmt den importierten THK -Präzisions -linearer Weg und wendet vorlädt, geringer Reibungskoeffizienten, gute dynamische Reaktion an.
Verwendung von Electric Spindel Diamond Roller Forming Dressing Technology oder Diamond Pen Single Point Forming Dressing Technology
Mithilfe des importierten oder inländischen CNC-Systems, die von der Unternehmensmaschine-Schleifgrenzfläche, zuverlässige Arbeiten, einfache Betrieb und Programmierung untersucht.
Mit dem Endfläche Locator, axiale Positionierungsgenauigkeit ≤ 0,005 mm
Ausgestattet mit radial automatischer Messinstrument, die automatische Steuerung mit geschlossener Schleife realisieren, ist die externe Kreisgenauigkeit bei ≤ 0,003 mm stabil
