| Menge: | |
|---|---|
Glasindustrie
Hydraulikindustrie
Reduzierindustrie
Saphirindustrie
| Kühltank | Fahrhund | Nivellieren von Keilen | Radflansch |
| Radxtraktionswerkzeuge | Standardrad | Laube ausbalancieren | Zentren |
| Voll geschlossene Abdeckung (nur für die MK1320 -Serie) | |||
Radausgleichständer | Magnetabscheider | Magnetabscheider und Papierfilter |
Diamantstift | vollständige Abdeckung | Endgesichtsanzeige |
geschlossene ruhige Ruhe | Außendurchmesser |
| Beschreibung | Einheit | Spezifikationen | ||||
| MK1320B | MK1332 | MK1332H | MK1420 | |||
| Allgemeine Kapazität | ||||||
| Abstand zwischen Zentren | mm | 500、750、1000 | 1000、1500 | 2000、3000 | 500、750、1000 | |
| Mittelhöhe | mm | 135 | 180 | 180 | 125/135 | |
| Diaground (OD) | mm | 8 ~ 200 | 8 ~ 320 | 8 ~ 320 | 8 (5) ~ 200 | |
| Diaground (ID) | mm | / | / | / | 13 ~ 80 | |
Max.Length Ground (ID) | mm | / | / | / | 125 | |
| Max.gewicht des Werkstücks | Kg | 50 | 150 | 300 | 50 | |
| Arbeitskopf | ||||||
| Mittelband (MT) | (MT) | 4 | 5 | 5 | 4 | |
| Spindelgeschwindigkeit/schrittweise | r/min | 50 Hz: 26-260 | 50Hz: 19-190 | 50 Hz: 10- 100 | 63/125/250/500 50 Hz: 26-260 | |
| Radkopf | ||||||
| Max.Dimension von Rad (OD*W*id) | mm | 400 × 50x203 | 600 × 75x305 | 600x75x305 | 400 × 50x203 | |
| Rad -Peripheriegeschwindigkeit | MS | 35 | 35 | 35 | 35 | |
| Drehwinkel des Schleifradhalters | ° | / | / | / | ± 5/8 | |
| Interne Schleifvorrichtung | ||||||
| Spindelgeschwindigkeit | r/min | / | / | / | 3000/10000 | |
| Dimension des Rades | mm | / | / | / | max50*32*16 | |
| / | / | / | Min12*15*5 | |||
| Tisch | ||||||
| Max.Swiving Engel des Tisches | Hockwise | ° | 5 ° (500) 、 3 ° (750、1000) | 3 ° | 3 ° | 7 ° （500） 8 ° （750） 3 ° （1000） |
| Gegen den Uhrzeigersinn | ° | 9 ° | 7 ° (1000) 、 6 ° (1500) | 5 ° (2000) 、 3 ° (3000) | 7 ° （500） 8 ° （750） 7 ° （1000） | |
| Heckstock | ||||||
| Mittelband (MT) | (MT) | 4 | 4 | 5 | 4 | |
| Federreisen | mm | 30 | 30 | 30 | 25 | |
| Elektrisches System | ||||||
| CNC -System | Inlandssystem 、 Siemens808d 、 fanuc oitf und andere | |||||
| Motorscheibe mit Radkopf | KW | 4 | 11 | 11 | 4/5.5 | |
| Arbeitskopfmotorleistung | KW | 1.1 | 1.5 | 3 | 0,75/1,1 | |
| Bearbeitungsgenauigkeit | ||||||
| Rundheit | μm | 2 | 2.5 | 3 | 3/5 | |
| Zylinderheit | μm | 5 | 8 | 8 | 4 | |
| Rauheit | μm | Ra0.2 | Ra0.2 | Ra0.32 | Ra0.16 | |
| Maschine | ||||||
| Bruttogewicht | t | 3,2 (500） 3,6 (750) 4,6 (1000) | 4,6 (1000) 5.1 (1500) | 6.7 (2000) 8.3 (3000) | 2,6 (500) 4,3 (750) 4,6 （1000） | |
Packungsdimension | cm | 285 × 190 × 220 (500) | 425 × 225 × 220 (1000) | 620 × 230 × 225 (2000) | 225 × 203 × 205 （500） | |
| 340 × 190 × 220 (750) | 275 × 203 × 205 （750） | |||||
| 545 × 225 × 220 (1500) | 820 × 230 × 225 (3000) | |||||
| 425x225 × 220 (1000) | 320 × 203 × 205 （1000） | |||||
| Beschreibung | Einheit | Spezifikationen | |||||
| MKE1432 | MK1620B | MK1632 | MK1350 | MKE1450 | |||
| Allgemeine Kapazität | |||||||
| Abstand zwischen Zentren | mm | 1000、1500 | 500、750 | 1000、1500 、 2000、3000 | 1500、2000 、 3000、4000 | 1500 | |
| Mittelhöhe | mm | 180 | 135 | 180 | 270 | 270 | |
| Diaground (OD) | mm | 8 ~ 320 | 8 ~ 200 | 8 ~ 320 | 25 ~ 500 | 25 ~ 500 | |
| Diaground (ID) | mm | 30-100 | / | / | / | 30-200 | |
| Max.Length Ground (ID) | mm | 125 | / | / | / | 320 | |
| Max.gewicht des Werkstücks | Kg | 150 | 50 | 150 | 1000 | 1000 | |
| Arbeitskopf | |||||||
| Mittelband (MT) | (MT) | 4 | 4 | 5 | 6 | 6 | |
| Spindelgeschwindigkeit/schrittweise | r/min | 50 Hz: 26-260 | 50 Hz: 26-260 | 50Hz: 19-190 | 50 Hz: 10 ~ 100 | 50 Hz: 10-100 | |
| Radkopf | |||||||
| Max.Dimension von Rad (OD*W*id) | mm | 400 × 50x203 | 500x75x203 | 600x75x305 | 750x75x305 | 500x7SX205 | |
| Rad -Peripheriegeschwindigkeit | MS | 35 | 35 | 35 | 35 | 35 | |
| Drehwinkel des Schleifradhalters | ° | ± 8 | / | / | / | ± 8 | |
| Interne Schleifvorrichtung | |||||||
| Spindelgeschwindigkeit | r/min | 10000 | / | / | / | 10000 | |
| Dimension des Rades | mm | max50*25*13 | / | / | / | max175*32*32 | |
| min17*20*6 | / | / | / | min30*25*10 | |||
| Tisch | |||||||
| Max.Swiving Engel des Tisches | Hockwise | ° | 3 ° | 5 ° (500) 、 3 ° (750) | 3 ° （1000、1500） 2 ° （2000、3000） | 3 ° (1500) 2 ° (2000、3000) 1 ° (4000) | 3 ° |
| Gegen den Uhrzeigersinn | ° | 7 ° (1000) 、 6 ° (1500) | 9 ° | 7 ° (1000) 6 ° (1500) 5 ° (2000) 3 ° (3000) | 6 ° (1000) 5 ° (1500) 3 ° (2000) 2 ° (3000) | 6 ° | |
| Heckstock | |||||||
| Mittelband (MT) | (MT) | 4 | 4 | 4 | 6 | 6 | |
| Federreisen | mm | 30 | 30 | 30 | 70 | 70 | |
| Elektrisches System | |||||||
| CNC -System | Inlandssystem 、 Siemens808d 、 fanuc oitf und andere | ||||||
| Motorscheibe mit Radkopf | KW | 5.5 | 7.5 | 11 | 15 | 5/7,5 | |
| Arbeitskopfmotorleistung | KW | 2 | 1.1 | 1.5 | 4 | 1.5 | |
| Bearbeitungsgenauigkeit | |||||||
| Rundheit | μm | 3 | 2 | 3 | 2,5 (1500) 3 (2000、3000、4000) | 25 | |
| Zylinderheit | μm | 8 | 5 | 8 | 8 (1500、2000、3000） 12 （4000) | 8 | |
| Rauheit | μm | Ra0.32 | Ra0.32 | Ra0.32 | Ra0.32 | Ra0.32 | |
| Maschine | |||||||
| Bruttogewicht | t | 3,8 (1000) 4 (1500) | 4,3 (500) 4,6 (750) | 4,6 (1000) 5.1 (1500) 5,7 (2000) 6,9 (3000) | 10 (1500) 11 (2000) 13 (3000) 17 (4000) | 9.5 | |
Packungsdimension | cm | 326 × 190 × 205 (1000) | 340 × 225 × 220 (500) | 465 × 230 × 220 (1000) 585 × 230 × 220 (1500) | 543 × 225 × 210 (1500) 583 × 225 × 210 (2000) | 543 × 225 × 210 | |
| 426 × 190 × 205 (1500) | 390 × 225 × 220 (750) | 650 × 245 × 220 (2000) 845 × 245 × 220 (3000) | 796 × 225 × 210 (3000) 996 × 225 × 210 (4000) | ||||

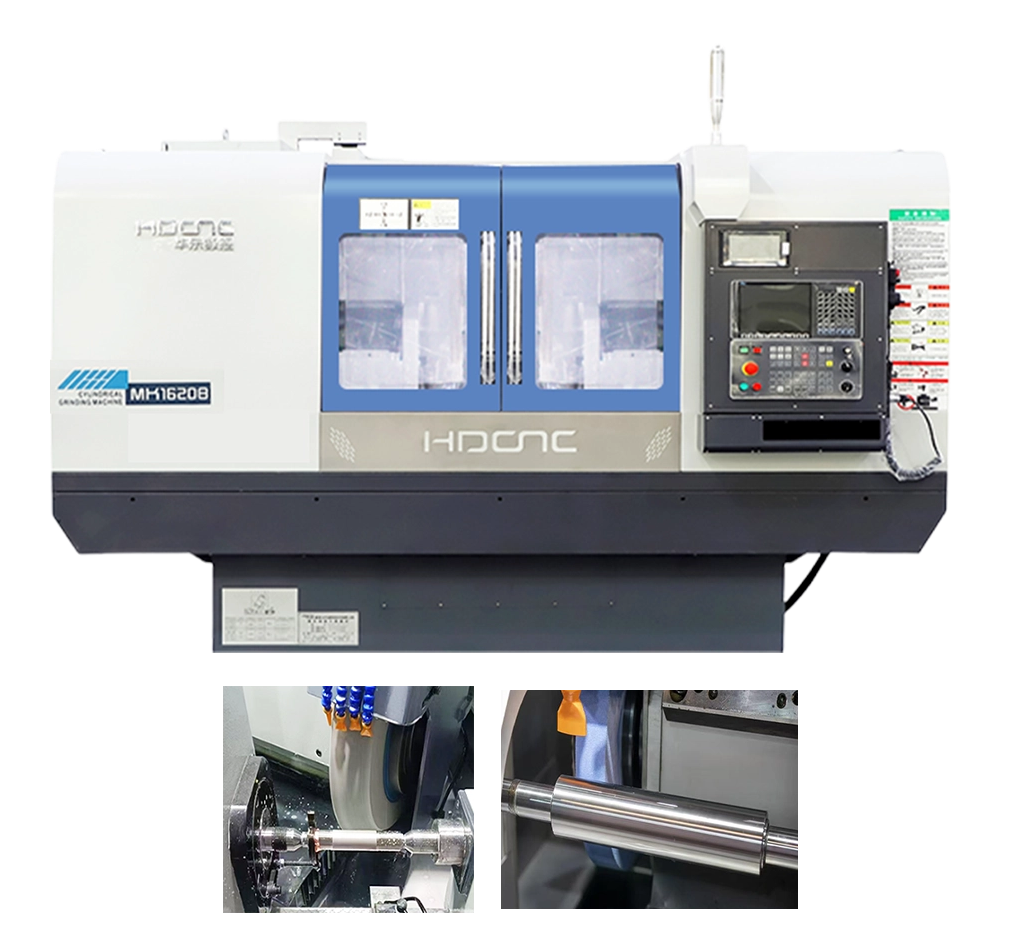

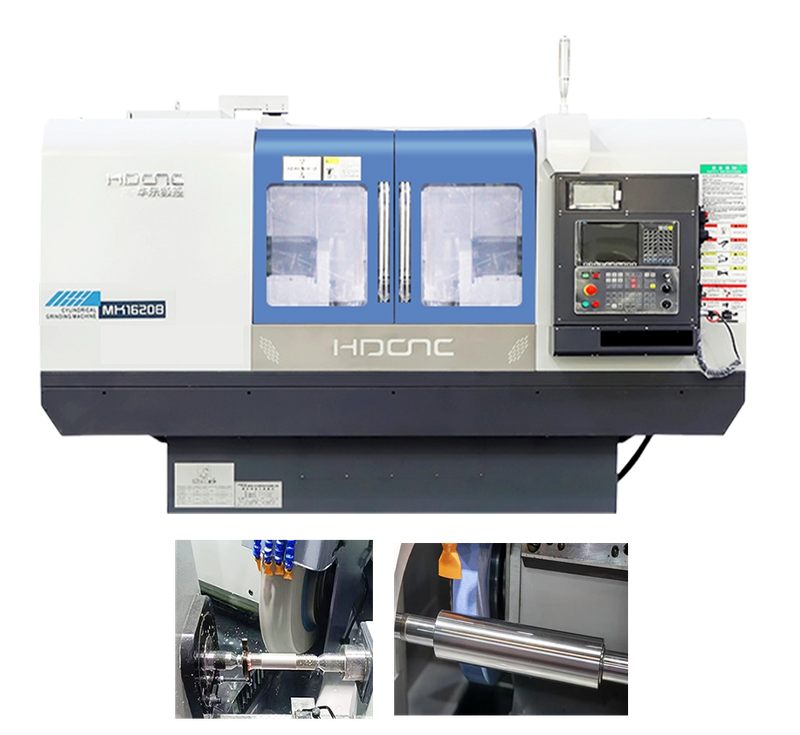

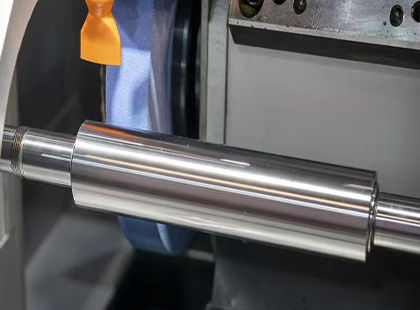

2 Achsenverbindung CNC Zylindrische Mühle, Standard mit HNC808D -System, Siemens oder Fanuc als optional.
Hohe Festigkeit und geringe Spannung von HT300 Pearlitic Gusseisenmaterial mit hoher Starrheit und Präzisionsstabilität
Werkzeugmaschinensteuerungssystem mit freundlicher Schnittstelle und perfekter Gerätefehleralarm und Diagnosefunktion
Tisch fährt auf einer V, einer flachen Führung
Stufenlosen Arbeitskopfkästen helfen bei der Auswahl einer geeigneten Geschwindigkeit
Hydraulisch angetrieben
Maschinentisch schwckelt für das einfache Verjüngungschleifen
Fortschrittliches hydrostatisches Schmiersystem
hydraulisch kontrollierter Heckstock als optional
