一、 Hauptmerkmale und Anwendungsbereich von Werkzeugmaschinen

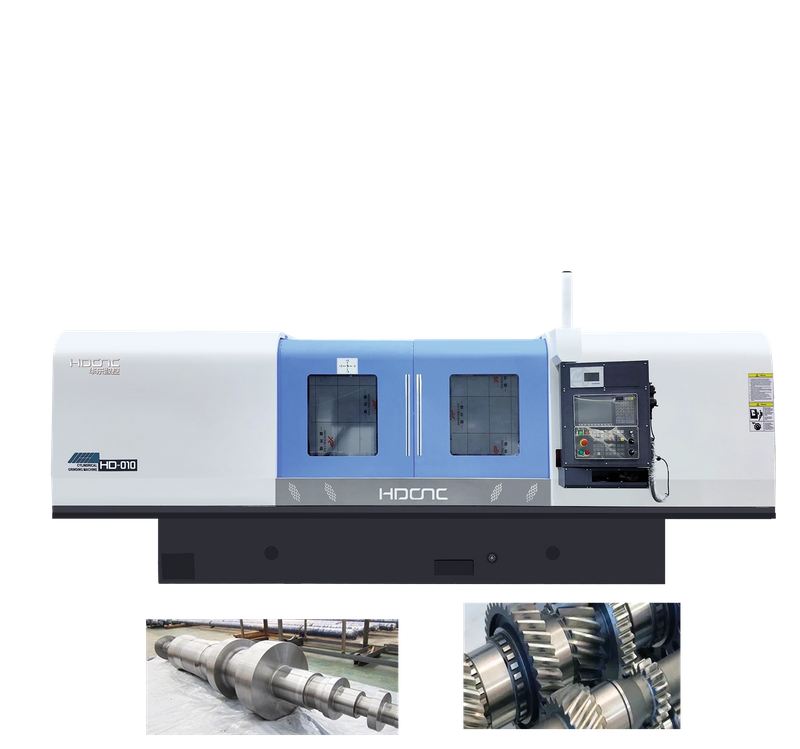

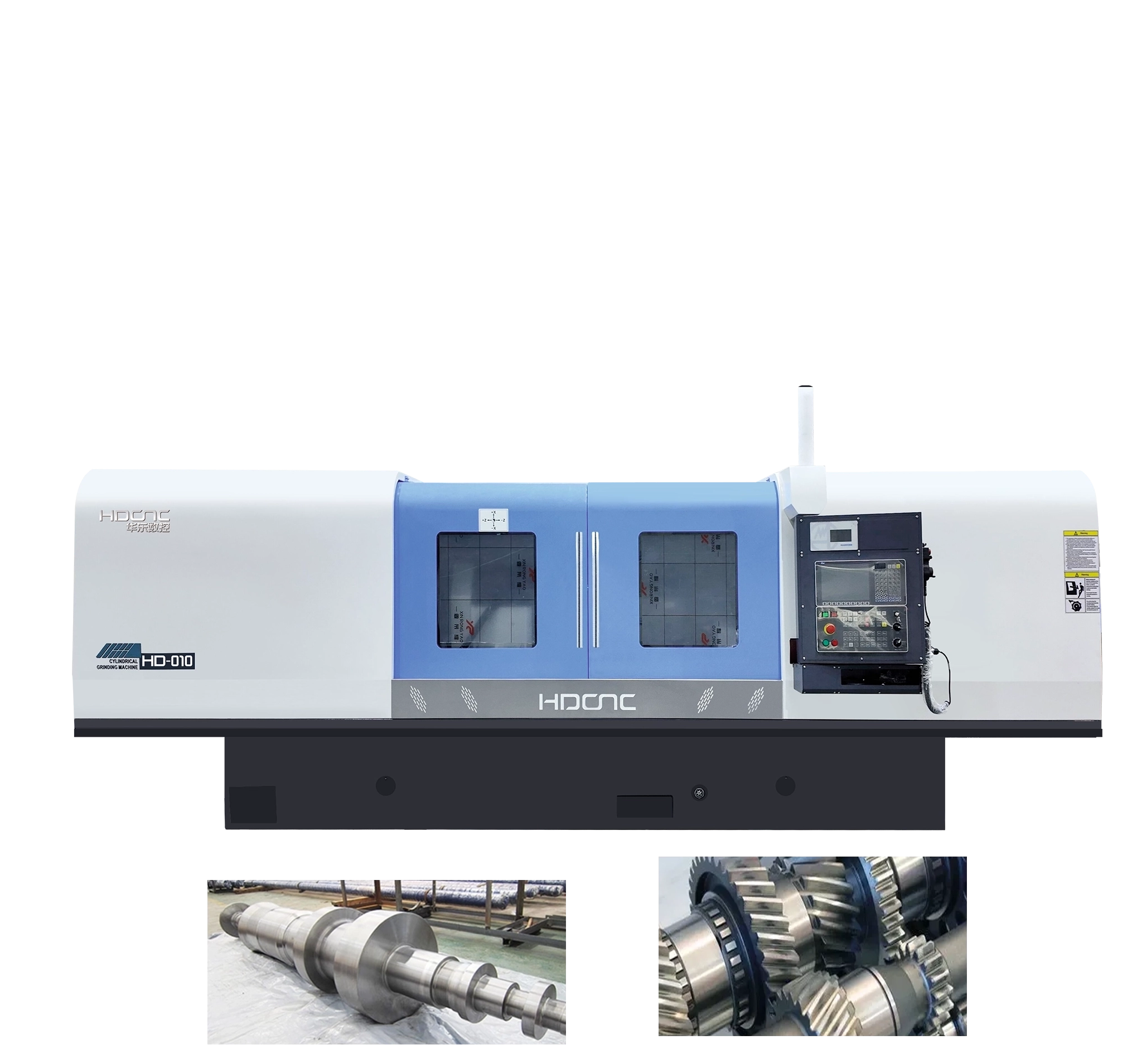

Diese Werkzeugmaschine ist eine 5-Achsen-2-Brenne-CNC-Endflintenmühle. Die Gesamtstruktur der Werkzeugmaschine verwendet ein bewegliches Layout von Schleifradständer und Palette und besteht aus hochfestem und niedrigem Spannungs-HT300-Pearlit-Gusseisenmaterial, das eine hohe Starrheit und eine hervorragende Präzisionsstabilität aufweist. In diesem Werkzeugmaschinen wird ein doppeltes Schleifscheibengeschnitten und die Bildung von Schleifen verwendet, wodurch ein einmaliges Schleifen an den Außenkreisen, Bögen und Endflächen der beiden Enden des Automobilachsegehäuses (/Achse) durchgeführt werden kann, ohne dass sekundäres Klemmen und Drehschleifen erforderlich sind, was zu einer hohen Produktionseffizienz führt. Das numerische Steuerungssystem dieser Werkzeugmaschine übernimmt das numerische Steuersystem SIMens 828D, das erweiterte und zuverlässige Geräte als Werkzeugmaschinensteuerplattform verwendet. Die Schnittstelle zwischen Mensch und Maschine ist freundlich und verfügt über vollständige Ausrüstungsfehler- und Diagnosefunktionen. Es hat eine doppelte Kanalkontrolle. Die Schleifarbeiten der Werkzeugmaschine können automatisch durch die Programmsteuerung eingeschnitten und regelmäßig gefüttert werden und auch mit elektronischem Handrad gefüttert werden.
3 、 Anwendungsbereich
Diese Werkzeugmaschine eignet sich zum Mahlen der Oberfläche zylindrischer oder konischer rotierender Körper mit IT6 ~ it7 -Präzision. Es kann zum Schleifen von Form verwendet werden, indem zwei Achsenschleifräder eingefügt und repariert werden, und kann auch zum Mahlen des Längs erwidert. Maschinenmaschinen werden hauptsächlich zum Mahlen typischer doppelseitiger Schleifenteile wie Achsschalen und Achsen verwendet.
二、 Hauptspezifikationen und Parameter der Werkzeugmaschine
Hauptspezifikationsliste:
Artikel | Wert |
Mittelhöhe | 600 mm （geeignet für Brückenschalenschleifer） geeignet） |
Maximaler Drehdurchmesser | φ1200mm （Geeignet für Brückenschalenschleifer）） geeignet） |
Maximaler Schleifendurchmesser | φ500mm |
Mindestdurchmesser | φ50mm |
Mindestlänge | 1500 mm （Werkstücklänge -2 -mal die axiale Länge des Schleifbereichs） |
Maximale obere Entfernung | ≥3000 mm |
Maximale Länge des Werkstücks | 3000 mm |
Minimale horizontale Futterrate von Paletten | 0,001 mm |
Minimale Längsfutterrate von Paletten | 0,001 mm |
X-Achsen-Futterrate | 0,05-5000 mm/min |
Z-Achsen-Futterrate | 0,1-5000 mm/min |
Positionierungsgenauigkeit （GB/T4685-2007） | X -Achse ≤ 0,013 mm 0.008 Z -Achse ≤ 0,025 mm 0.015 |
Wiederholbarkeit （GB/T4685-2007 、 HDCNC-Standard） | X -Achse ≤ 0,006 mm 0.005 Z -Achse ≤ 0,013 mm 0.008 |
Schleifradspezifikationen （max） | Φ900 （/750） mm × 300 mm (max) × φ305 mm |
Schleifradmotorkraft | 30 kW |
Werkstück Drehgeschwindigkeit | 15 ~ 150 U / min (Reservierte Parkpositionierungsfunktion für Brückenschale) |
Lineare Schleifradgeschwindigkeit | ≤ 45 m/s |
Maximale Werkstückqualität (Achse) | 1000 kg |
Maximale Kapazität tragende Kapazität (einschließlich Vorrichtungen und Brückenschalen) | ≥ 800 kg |
Spindelstockoberteil | MOHS Nr. 6 |
Spindelstockreisen | 100 mm |
Heckrock -Top | MOHS Nr. 6 |
Hakenhülle Reise | 70 mm |
三、 Genauigkeit der Werkzeugmaschine
1.1 Positiongenauigkeit der CNC -Achse:
X -Achse: Positionierungsgenauigkeit 0,012㎜
Wiederholbarkeit 0,005㎜
Z -Achse: Positionierungsgenauigkeit 0,015㎜
Wiederholbarkeit 0,008㎜
1.2 Arbeitsgenauigkeit (Brückenschale, Standardproben):
Gegenstand (Standard -Schleifstange) | Wert |
Rundheit | 0,005 mm （Erfüllen Sie die Anforderungen der Brückenschalen-/Achsenzeichnungen））） |
Konsistenz des Längsschnittsdurchmessers | 0,008/1000mm （Erfüllen Sie die Anforderungen der Brückenschalen-/Achsenzeichnungen）） |
Oberflächenrauheit ra | Zylindrisch 0,4 μm ； Endgesicht 0,8um; Bogen 0,8um |
HINWEIS: Erfüllen Sie die konventionellen Anforderungen an die Genauigkeitsgenauigkeit für Brückenhülsen und Achsenteile in China, nämlich: Bearbeitungswerkstückrundheit ≤ 0,005 mm; Gleiche Seitensprung ≤ 0,015 mm; Auf beiden Seiten ≤ 0,03 mm springen | |
Verarbeitungsfall

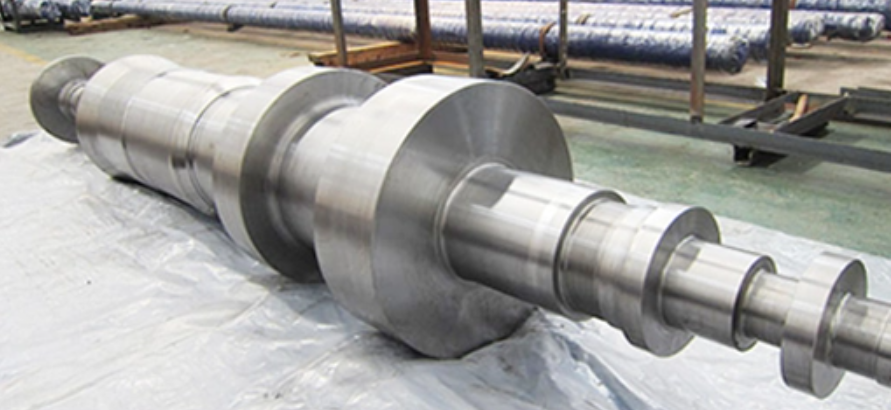

Ausrüstungsindustrie

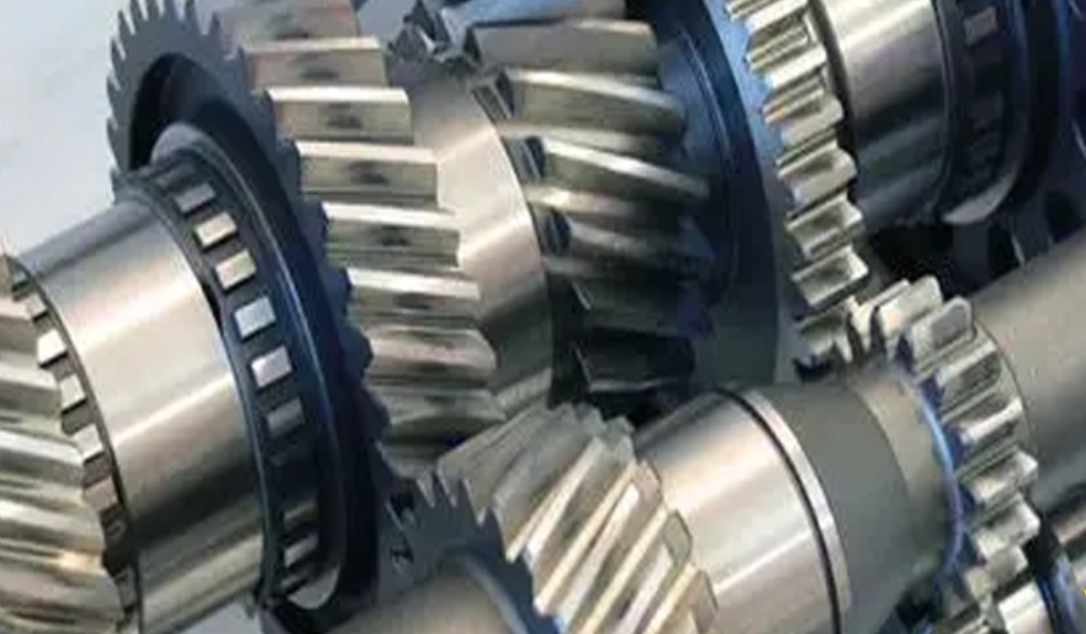

Autoindustrie
