Das Werkzeugmaschinen nimmt ein Kreuz-Luftwiderstand-Layout an. Die Tabelle verwendet hochpräzise hydrostatische Rotary-Tabelle, CNC-Steuerungssystem, hohe Vorschubempfindlichkeit und hohe Effizienz.
| Menge: | |
|---|---|

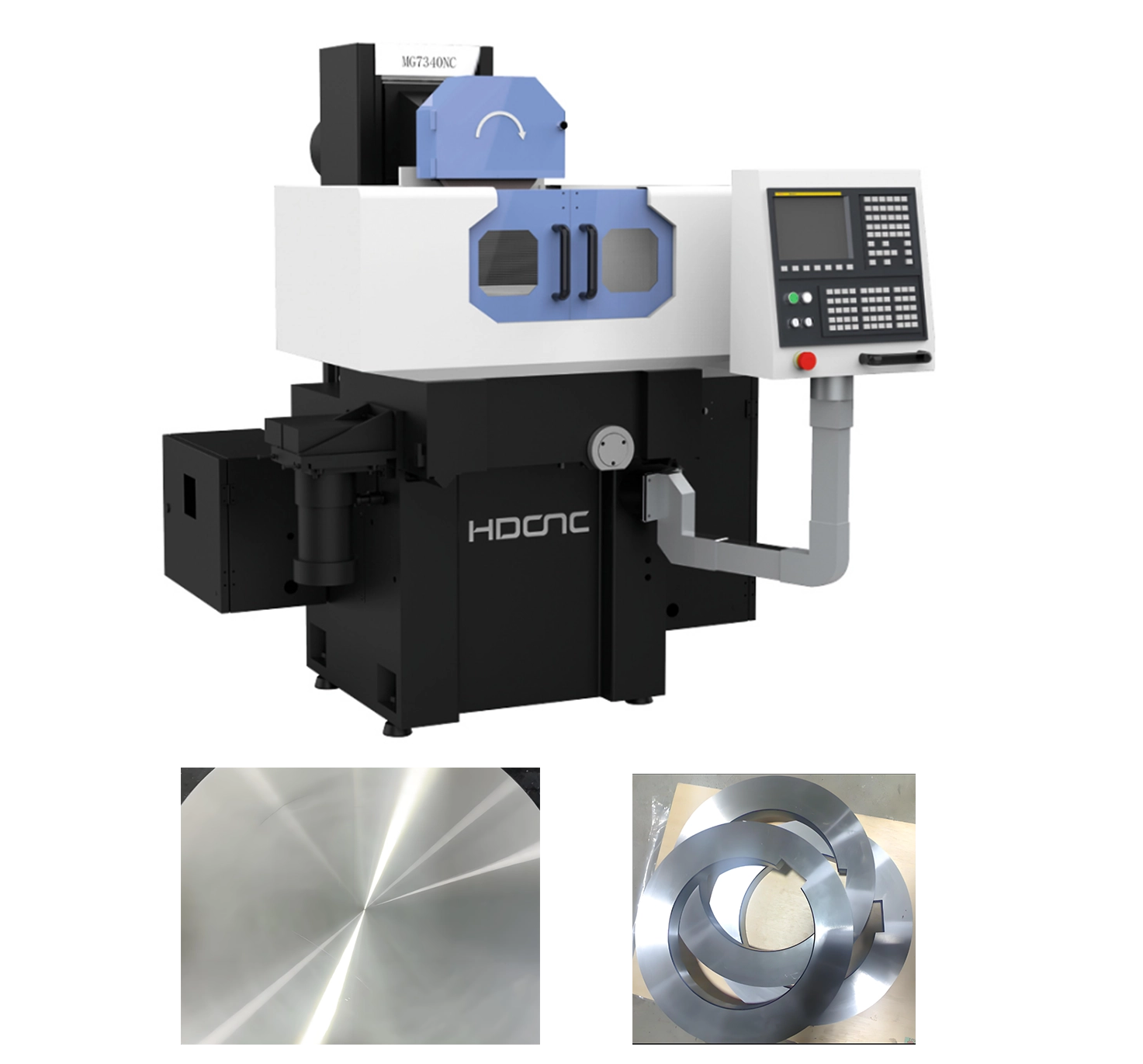

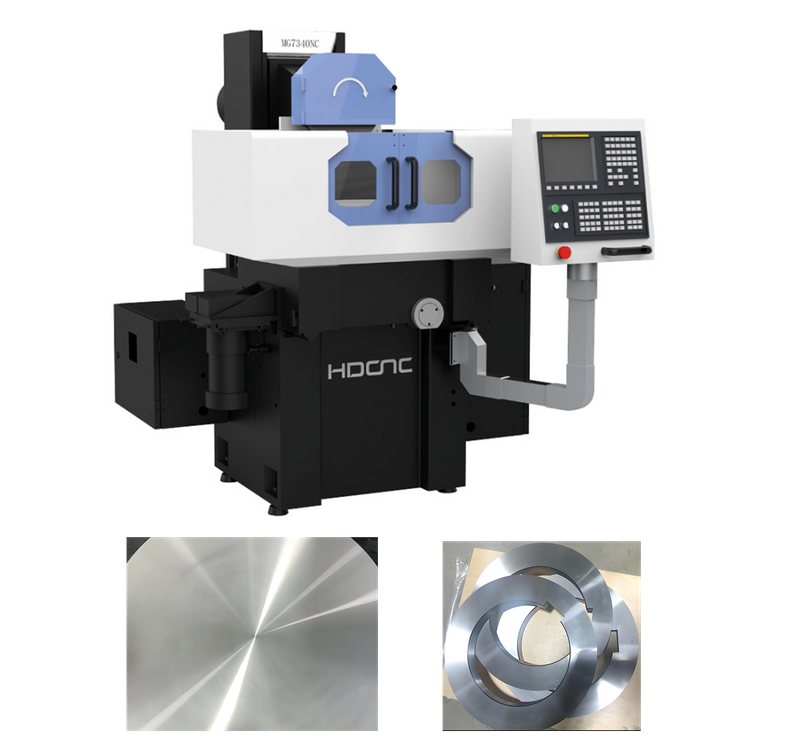

MG7330NC 、 MG7340NC 、 MG7350NC
HDCNC
Element/Parameter | Einheit | MG7330NC | MG7340NC | MG7350NC | |
Arbeitsanlagendurchmesser | mm | 300 | 400 | 500 | |
Arbeitstablegeschwindigkeit | Drehzahl/min | 60-160 | 40-140 | 20-120 | |
Die maximale Entfernung von der Mittellinie der Schleifradspindel zur Arbeitstabelle | mm | 350 | 350 | 350 | |
Horizontale Bewegung der Arbeitstabelle | Automatische Futterrate | MM/Storch | 0.005～ 12 | 0.005～ 12 | 0.005～ 12 |
Bewegungsgeschwindigkeit | m/min | 0～ 1 | 0～ 1 | 0～ 1 | |
Mikrospeisegeschwindigkeit des elektronischen Handrads | mm/div | 0.005 | 0.005 | 0.005 | |
Schleifrad | Schleifradgröße (Außendurchmesser * Dicke * Innendurchmesser) | mm | 350*40*127 | 350*40*127 | 350*40*127 |
Spindelfrequenzumwandlungsgeschwindigkeit | Drehzahl | 1000-1500 | 1000-1500 | 1000-1500 | |
Vertikale Bewegung des Schleifkopfes | Bewegungsgeschwindigkeit | m/min | 0～ 1 | 0～ 1 | 0～ 1 |
Automatische Futterrate | MM/Storch | 0.001～ 0,05 | 0.001～ 0,05 | 0.001～ 0,05 | |
Mikrospeisegeschwindigkeit des elektronischen Handrads | mm/div | 0.001 | 0.001 | 0.001 | |
Spindelmotor | KW | 5.5 | 5.5 | 5.5 | |
Hydraulikpumpenmotor | KW | 2.2 | 2.2 | 2.2 | |
Drehmotor für Arbeitstabelle | KW | 1.5 | 1.5 | 1.5 | |
Bruttogewicht | kg | 2500 | 3000 | 4000 | |
Strukturelle Eigenschaften
In diesem Werkzeugmaschinen -Werkzeug wird ein Querwiderstandslayout mit Polytetrafluorethylen -Weichbändern an den Vorwärtsführerschienen und der erzwungenen Schmierung durch intermittierende Schmierungpumpen verwendet.
Die Schleifkopfspindel verwendet hochpräzise Winkelkontaktlager und eine hohe Starrheitspindelhülsenstruktur mit hoher Rotationsgenauigkeit sowie einfacher Gebrauch und Wartung. Die Säule nimmt eine doppelschichtige Wandstruktur an, und die Achse der Schleifkopfspindel ist parallel zum Arbeitstisch, der horizontal installiert ist.
Der Arbeitstabelle nimmt einen hochpräzisen statischen Druckverdrehung mit hoher Drehgenauigkeit an, und die Drehbewegung wird durch einen Wechselstrom-Variablenfrequenzmotor durch einen Zahnriemen angetrieben. Hochgenauige Kugelschrauben, Wechselstrom -Servorotoren und CNC -Systeme werden für die Vorder-, Rück-, Ober- und untere Achsen mit hoher Empfindlichkeit, einfacher Betrieb und hoher Effizienz verwendet.
