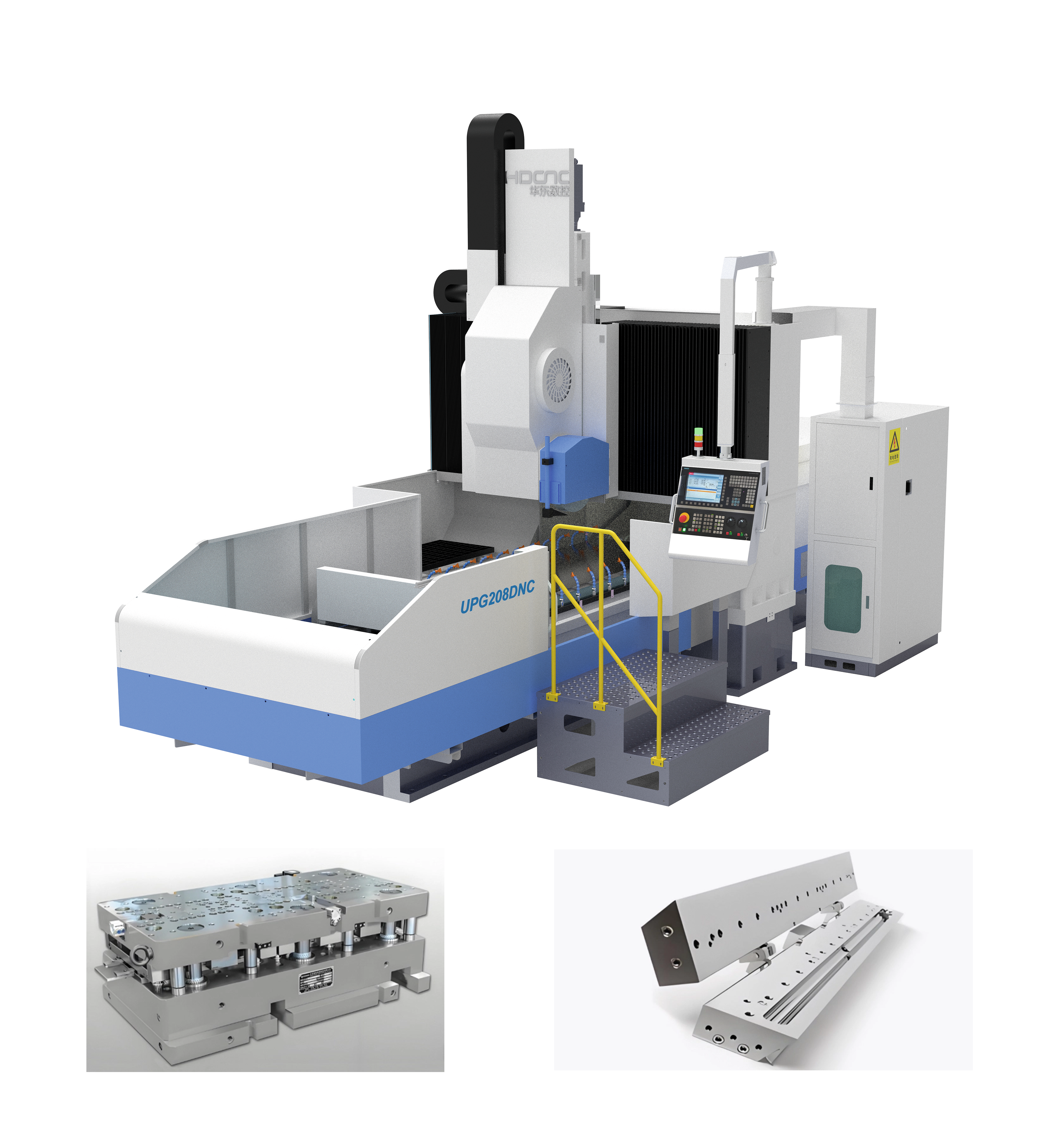

UPG208DNC
HDCNC
Ⅰ.Technischer Parameter
Artikel | Einheit | Parameter |
Arbeitstischgröße (Breite×Länge) | mm | 2400×950 |
Maximale Schleifwerkstücklänge | mm | 2000 |
Maximale Belastbarkeit des Arbeitstisches (inkl. Saugnapfgewicht ) | kg | 2000 |
Vertikale (X-Achse) effektive Bewegung des Arbeitstisches | mm | 2000 |
Vertikale (Z-Achse) Bewegungsstrecke des Schleifkopfes | mm | 500 |
Horizontale Bewegungsstrecke des Schleifkopfes (Y-Achse ) | mm | 1100 |
T-förmige Schlitzgröße des Arbeitstisches (Schlitzbreite × Schlitzabstand × Schlitznummer) | mm | 28×180×5 |
Gantry -Abstand | mm | 1200 |
Leistung des Schleifkopfspindelmotors | KW | 18.5 |
Schleifscheibengröße (Außendurchmesser × Breite × Innenloch ) | mm | 500×75×203 |
Vertikale Bewegungsgeschwindigkeit des Arbeitstisches (X-Achse) | m/min | 3-35 |
Vertikaler Vorschub des Schleifkopfes (Z-Achse), schnelle Vorschubgeschwindigkeit | mm/min | 400 |
Vertikaler Vorschub des Schleifkopfes (Z-Achse), kontinuierliche Vorschubgeschwindigkeit | mm/min | 20-400 |
Vertikaler Vorschub des Schleifkopfes (Z-Achse), minimales Vorschubteilungsverhältnis | mm | 0.0001 |
Schleifkopf seitlicher Vorschub (Y-Achse) schnelle Vorschubgeschwindigkeit | mm/min | 2000 |
Seitlicher Vorschub des Schleifkopfes ( Y-Achse)kontinuierliche Vorschubgeschwindigkeit | mm/min | 20-2000 |
Seitlicher Vorschub des Schleifkopfes (Y -Achse) , intermittierende Vorschubgeschwindigkeit | mm | 5-50 |
Seitlicher Vorschub des Schleifkopfes (Y-Achse) , minimales Vorschubteilungsverhältnis | mm | 0.0001 |
Geradheit des bearbeiteten Werkstücks | mm | 0.0015 |
Oberflächenrauheit bearbeiteter Werkstücke | Äh | ≤RA0.1 |
Abmessungen der Werkzeugmaschine (Länge×Breite×Höhe) | mm | 7300×3200×3000 |
Maschinengewicht ( ungefähr ) | Kg | 17000 |
Gesamtleistung des Werkzeugmaschinenmotors | KW | Um 50 |
Betriebsspannung/-frequenz der Werkzeugmaschine | 380 V ± 10 %/50 Hz 3 PH 380 V ± 10 %/50 Hz |
Ⅱ.Zweck und strukturelle Eigenschaften von Werkzeugmaschinen
PUCTO Dieses Produkt ist ein Fixed -Strahl -Gelenkoberflächenschleife, und das Werkzeugmaschinen -Werkzeug nimmt ein Portal -Layout an, das aus einer geschlossenen starren Rahmenstruktur besteht, die aus Doppelsäulen, Kreuzstrahlen und Bettkörper besteht. Die Arbeitstabelle bewegt sich in Längsrichtung entlang der BED Guide -Schiene, und die Arbeitstabelle Guide Rail nimmt eine statische Druckführerschiene an.
Der Kreuzstrahl ist mit einer linearen Führungsschiene ausgestattet, die eine horizontale Schiebetplatte hat, die sich seitlich entlang des Kreuzstrahls bewegen kann. Vertikale Skateboards sind auch mit linearen Führern ausgestattet, die die vertikale Futterbewegung entlang horizontaler Skateboards durchführen können. Auf dem vertikalen Skateboard befindet sich ein horizontaler peripherer Schleifkopf. Eine ausreichende statische, dynamische und thermische Steifheit und die stabile Leistung wird fortschrittliche Technologie eingesetzt, um sicherzustellen, dass das System eine gute dynamische Qualität aufweist.
Das ausgewählte Servo Drive -System verfügt über eine hohe Präzision, Zuverlässigkeit und schnelle Reaktionsgeschwindigkeit der Ausführungskomponenten. Der horizontale periphere Schleifkopf ist eine Boxstruktur, und seine interne Spindelstütze verwendet eine dynamische und statische Drucklagerstruktur. Statische und dynamische Drucklager haben die Vorteile einer hohen Bewegungsgenauigkeit, keinen Verschleiß, einer langen Lebensdauer, einer niedrigen Startleistung, einer hohen Tragfähigkeit bei hohen Geschwindigkeiten und einem guten Vibrationswiderstand im Vergleich zu statischen Drucklagern.
Sie sind die bevorzugten Lager für Schleifmaschinenspindeln. Wird hauptsächlich bei der Verarbeitung von Präzisionsteilen für Fahrzeuge mit neuer Energie und Materialien für neue Energie verwendet.
