| Menge: | |
|---|---|

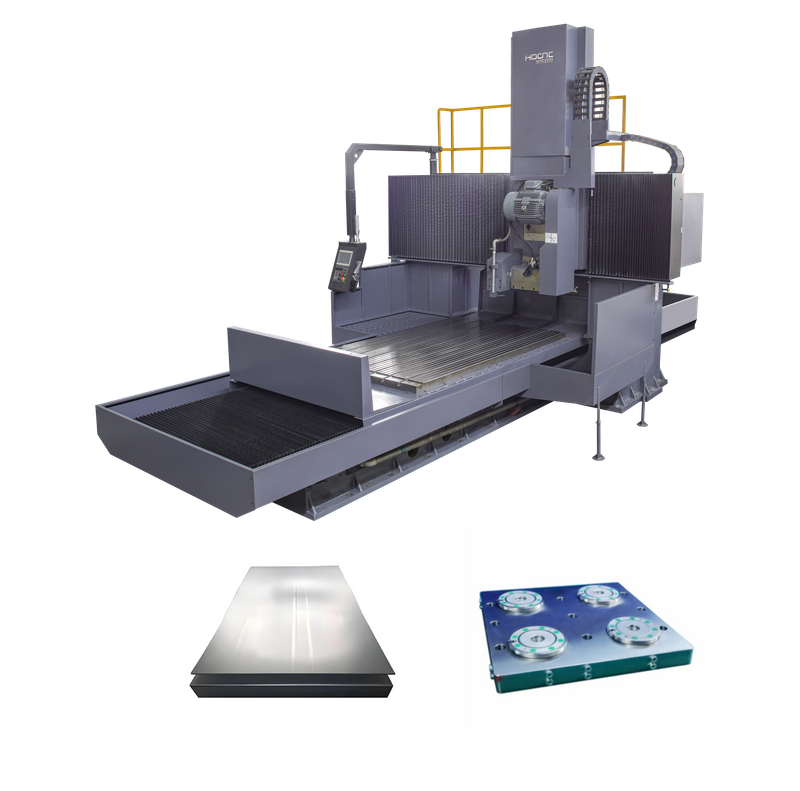

Autoteile
Maschinenindustrie
Schimmel
| Cooltant System | Hydraulikstation | Schmiersystem | Arbeitslicht | Nivellieren von Keilen |
| Fundamentschraube | Radflansch | RAD -Balance -Laube | Werkzeug- und Werkzeugkasten | Standardrad |

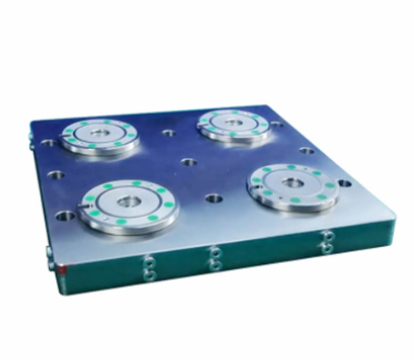

Diamantstift | RAD -Ausgleichsstand | Magnetisches Chuck | Papierfilter | Dro |
Beschreibung | Einheit | MCW7512*20 | MCW7516*25 | MCW7516*30 | |
Tabellengröße (W*l) | mm | 1000*2000 | 1250*2500 | 1250*3000 | |
T-Slot （Größe*Abstand*Nr.） | mm | 28*180-5 | |||
Säulenabstand | mm | 1200 | 1600 | ||
Tischgeschwindigkeit | m/min | 5-25 | |||
X -Achse Max Hub | mm | 2300 | 2800 | 3300 | |
Max.Grinding Länge | mm | 2000 | 2500 | 3000 | |
Y Achsenschlag | mm | 1200 | 1500 | ||
Abstand von der Radkopfmitte zu Tischoberfläche | mm | 250-750 | |||
Max. Schleifgewicht | mm | 4000 | 5000 | 5500 | |
Radhead Querbewegung | Umzugsgeschwindigkeit | m/min | 0-3 | ||
Min. Eingabegerät | mm | 0.001 | |||
Vertikale Radbewegung | Z AXIS MAX. Schlaganfall | mm/t | 500 | ||
Umzugsgeschwindigkeit | m/min. | 0-0.4 | |||
Min. Eingabegerät | mm. | 0.001 | |||
Rollkopfmotorstromkraft | KW | 18.5 | |||
Radgröße (OD*Breite*id) | mm | 500*75*203 | |||
Spindelgeschwindigkeit | Drehzahl | 1200 | |||
Oberflächenrauheit | μm | Ra0.63 | |||
Bruttogewicht | kg | 15500 | 16500 | 17500 | |
Maschinendimension (l*w*h) | cm | 650*320*300 | 750*330*300 | 800*330*300 | |
Beschreibung | Einheit | MCW7520*25 | MCW7520*35 | MCW7525*40 | MCW7525*50 | |||||
Tabellengröße (W*l) | mm | 1600*2500 | 1600*3500 | 2000*4000 | 2000*5000 | |||||
T-Slot （Größe*Abstand*Nr.） | mm | 28*200-7 | 28*200-7 | 36*250-7 | ||||||
Säulenabstand | mm | 2000 | 2000 | 2500 | ||||||
Tischgeschwindigkeit | m/min | 5-25 | ||||||||
X -Achse Max Hub | mm | 2800 | 3800 | 4300 | 5300 | |||||
Max.Grinding Länge | mm | 2500 | 3500 | 4000 | 5000 | |||||
Y Achsenschlag | mm | 1800 | 1800 | 2300 | ||||||
Abstand von der Radkopfmitte zu Tischoberfläche | mm | 250-750 | 250-850 | |||||||
Max. Schleifgewicht | mm | 6000 | 8000 | 10000 | 12000 | |||||
Radhead Querbewegung | Umzugsgeschwindigkeit | m/min | 0-3 | |||||||
Min. Eingabegerät | mm | 0.001 | ||||||||
Vertikale Radbewegung | Z AXIS MAX. Schlaganfall | mm/t | 500 | 600 | ||||||
Umzugsgeschwindigkeit | m/min. | 0-0.4 | ||||||||
Min. Eingabegerät | mm. | 0.001 | ||||||||
Rollkopfmotorstromkraft | KW | 18.5 | ||||||||
Radgröße (OD*Breite*id) | mm | 500*75*203 | ||||||||
Spindelgeschwindigkeit | Drehzahl | 1200 | ||||||||
Oberflächenrauheit | μm | Ra0.63 | ||||||||
Bruttogewicht | kg | 21000 | 25000 | 30000 | 35000 | |||||
Maschinendimension (l*w*h) | cm | 770*400*310 | 970*400*310 | 1100*440*320 | 1300*440*360 | |||||
Beschreibung | Einheit | MC (K) W7530*60 | MC (K) W7535*60 | |
Tabellengröße (W*l) | mm | 2500*6000 | 3000*6000 | |
T-Slot （Größe*Abstand*Nr.） | mm | 28*200-7 | 36*250-7 | |
Säulenabstand | mm | 2000 | 2500 | |
Tischgeschwindigkeit | m/min | 5-25 | ||
X -Achse Max Hub | mm | 3800 | 4300 | |
Max.Grinding Länge | mm | 3500 | 4000 | |
Y Achsenschlag | mm | 1800 | 2300 | |
Abstand von der Radkopfmitte zu Tischoberfläche | mm | 250-750 | 250-850 | |
Max. Schleifgewicht | mm | 13000 | 15000 | |
Tabelle Längsgeschwindigkeit | mm | 5-25 | ||
Radhead Querbewegung | Umzugsgeschwindigkeit | m/min | 0-3 | |
Min. Eingabegerät | mm | 0.001 | ||
Vertikale Radbewegung | Z AXIS MAX. Schlaganfall | mm/t | 600 | |
Umzugsgeschwindigkeit | m/min. | 0-0.4 | ||
Min. Eingabegerät | mm. | 0.001 | ||
Rollkopfmotorstromkraft | KW | 18.5 | ||
Radgröße (OD*Breite*id) | mm | 500*75*203 | ||
Spindelgeschwindigkeit | KW | 1200 | ||
Oberflächenrauheit | μm | Ra0.63 | ||
Bruttogewicht | kg | 56000 | 60000 | |
Maschinendimension (l*w*h) | cm | 1500*500*360 | 1500*550*500 | |
Das hydrostatische Lager hat die Vorteile einer hohen Bewegungsgenauigkeit, keinen Verschleiß, einer langen Lebensdauer, einer kleinen Startleistung, einer hohen Lagerkapazität und einem guten Vibrationswiderstand bei hoher Geschwindigkeit
Längsschnitt bewegt sich hydraulisch mit variabler Geschwindigkeit

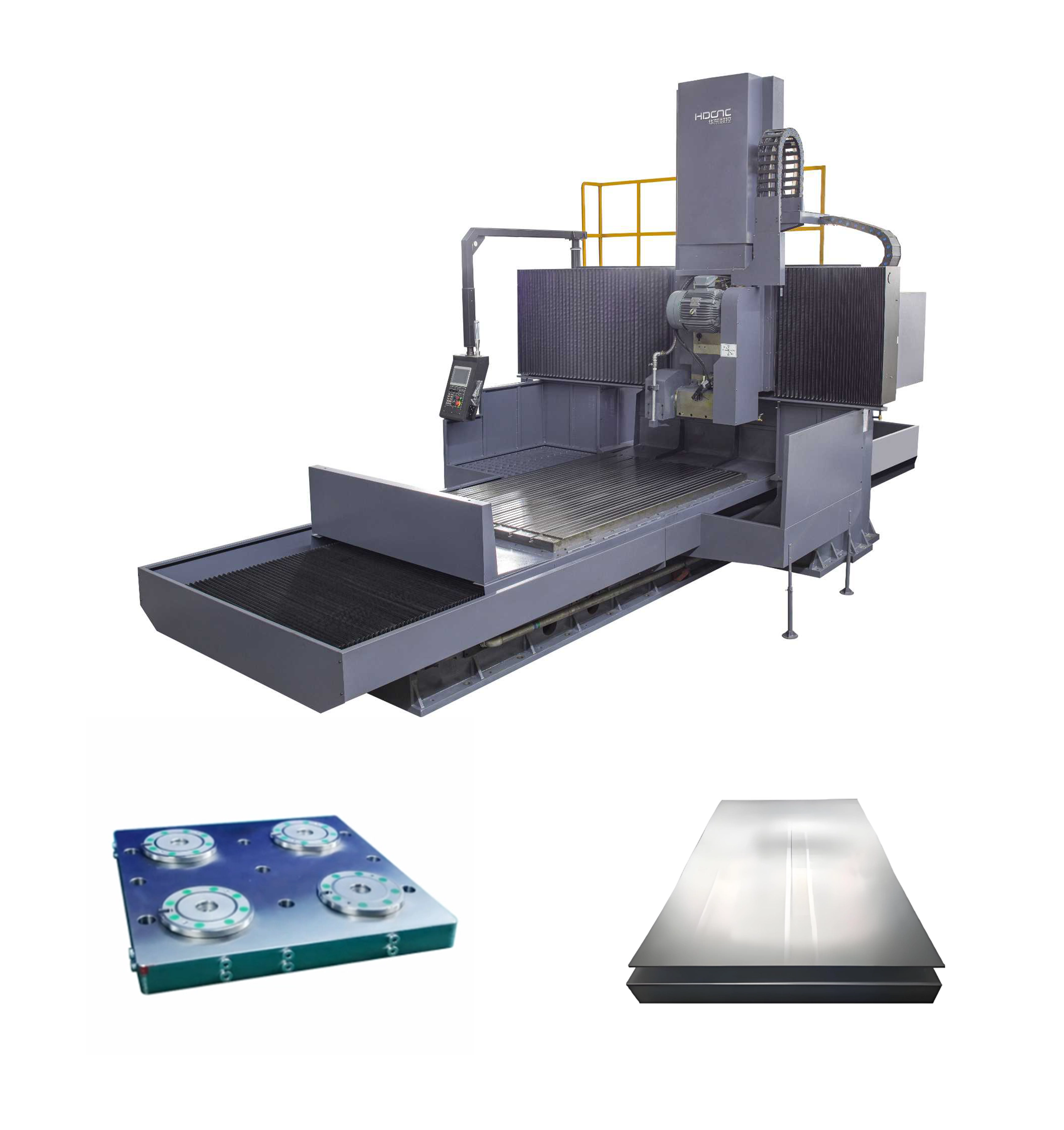

Die MKW -Serie bedeutet, dass die Maschine mit dem CNC -System so konfiguriert werden kann, dass sie auf 2 -Achsen -CNC -Maschine erweitert werden.
