| Menge: | |
|---|---|

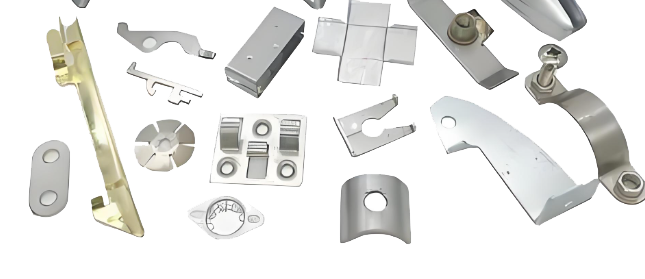

Autoteile

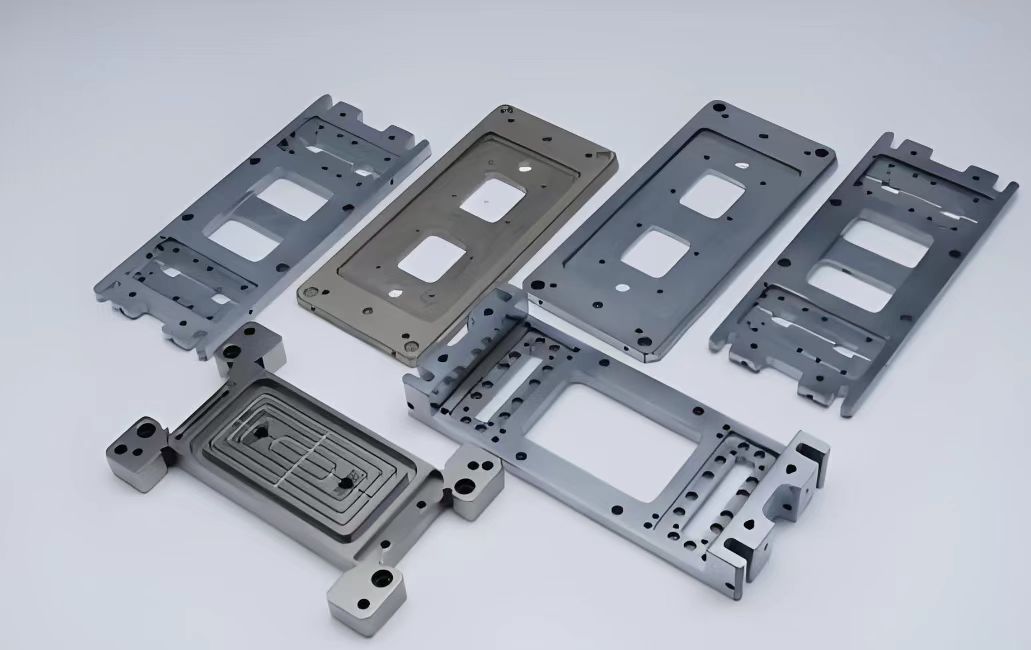

Maschinenhersteller
Schimmel
| Cooltant System | Hydraulikstation | Schmiersystem | Arbeitslicht | Nivellieren von Keilen |
| Fundamentschraube | Radflansch | RAD -Balance -Laube | Werkzeug- und Werkzeugkasten | magnetisches Chuck, |
| Standardrad. | SPS -Controller | Berührter Bildschirm | Betriebshandbuch | Fundamentschraube |
Staubsammlung Gerät | Papierfilter | Magetischer Separator | RAD -Ausgleichsstand | Yz Achse Dro |
| Beschreibung | Einheit | SG2050AHR SG2050AHD | SGA2550AHR SGA2550AHD | SGA3063AHR SGA3063AHD |
Tabellengröße (l*w) | mm | 200*460 | 250*500 | 635*305 |
Entfernung vom Spindelzentrum zu Arbeitstable | mm | 450 | 450 | 580 |
Max. Beladung des Tisches (einschließlich magentischer Chuck) | 120 | 180 | 270 | |
Magnetische Läutergröße | mm | 200*460 | 250*500 | 300*600 |
Radgröße (OD*Breite*id) | mm | 200*20*31,75 | 200*20*31,75 | 350*40*127 |
Spindelgeschwindigkeit (schrittlos) | r/min | 2850 | 2850 | 1450 |
Arbeitstablegeschwindigkeit | m/min | 7-23 | 7-23 | 7-23 |
Vertikales Auto -Feed | MM/Stoke | 0,005/0,01/0,02/0,03/0,04/0,05 | ||
Vertikale Futtermittelgeschwindigkeit (Motor) | mm/min | 460 | ||
Querfutterhandrad pro Abteilung | mm | 0.02 | ||
Querauto -Feed | mm/min | 0,1-8 | ||
Quer schnelles Futter | mm/min | 990 | ||
Spindelmotor | KW | 1.5 | 2.2 | 5.5 |
Hydraulikmotor | KW | 0.75 | 2.2 | |
Kühlmotor | KW | 0.04 | 0.125 | |
Heben von Servosmotor | KW | 0,25 (AHR) 0,5 (AHD) | ||
Querzufuhrmotor | KW | 0.04 | ||
Gesamtnennleistung | KW | 3 | 3.7 | 9 |
Oberflächenrauheit | μm | Ra0.63 | ||
Beschreibung | Einheit | SGA30100AHR SGA30100AHD | SGA4080AHR SGA4080AHD | SGA40100AHR SGA40100AHD |
Tabellengröße (l*w) | mm | 305*1050 | 406*813 | 406*1020 |
Entfernung vom Spindelzentrum zu Arbeitstable | mm | 580 | ||
Max. Beladung des Tisches (einschließlich magentischer Chuck) | 400 | 500 | 600 | |
Magnetische Läutergröße | mm | 300*1000 | 400*800 | 400*1000 |
Radgröße (OD*Breite*id) | mm | 350*40*127 | 350*40*127 | 350*40*127 |
Spindelgeschwindigkeit (schrittlos) | r/min | 1450 | 1450 | 1450 |
Arbeitstablegeschwindigkeit | m/min | 7-23 | 7-23 | 7-23 |
Vertikales Auto -Feed | MM/Stoke | 0,005/0,01/0,02/0,03/0,04/0,05 | ||
Vertikale Futtermittelgeschwindigkeit (Motor) | mm/min | 460 | ||
Querfutterhandrad pro Abteilung | mm | 0.02 | ||
Querauto -Feed | mm/min | 0,1-8 | ||
Quer schnelles Futter | mm/min | 990 | ||
Spindelmotor | KW | 5.5 | 5.5 | 5.5 |
Hydraulikmotor | KW | 2.2 | ||
Kühlmotor | KW | 0.125 | ||
Heben von Servosmotor | KW | 0,25 (AHR) 0,5 (AHD) | ||
Querzufuhrmotor | KW | 0.04 | ||
Gesamtnennleistung | KW | 9 | ||
Oberflächenrauheit | μm | Ra0.63 | ||

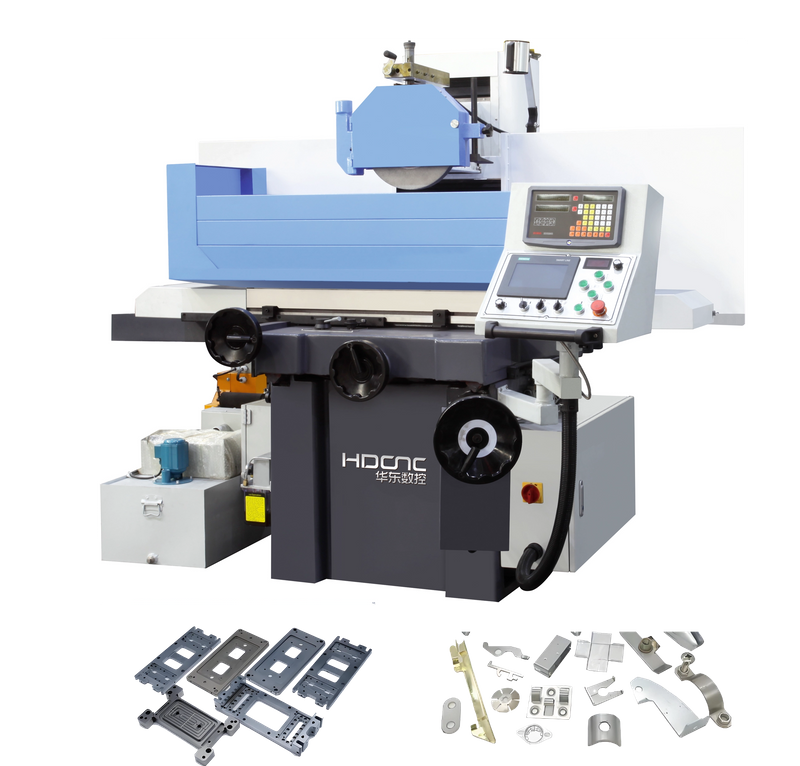

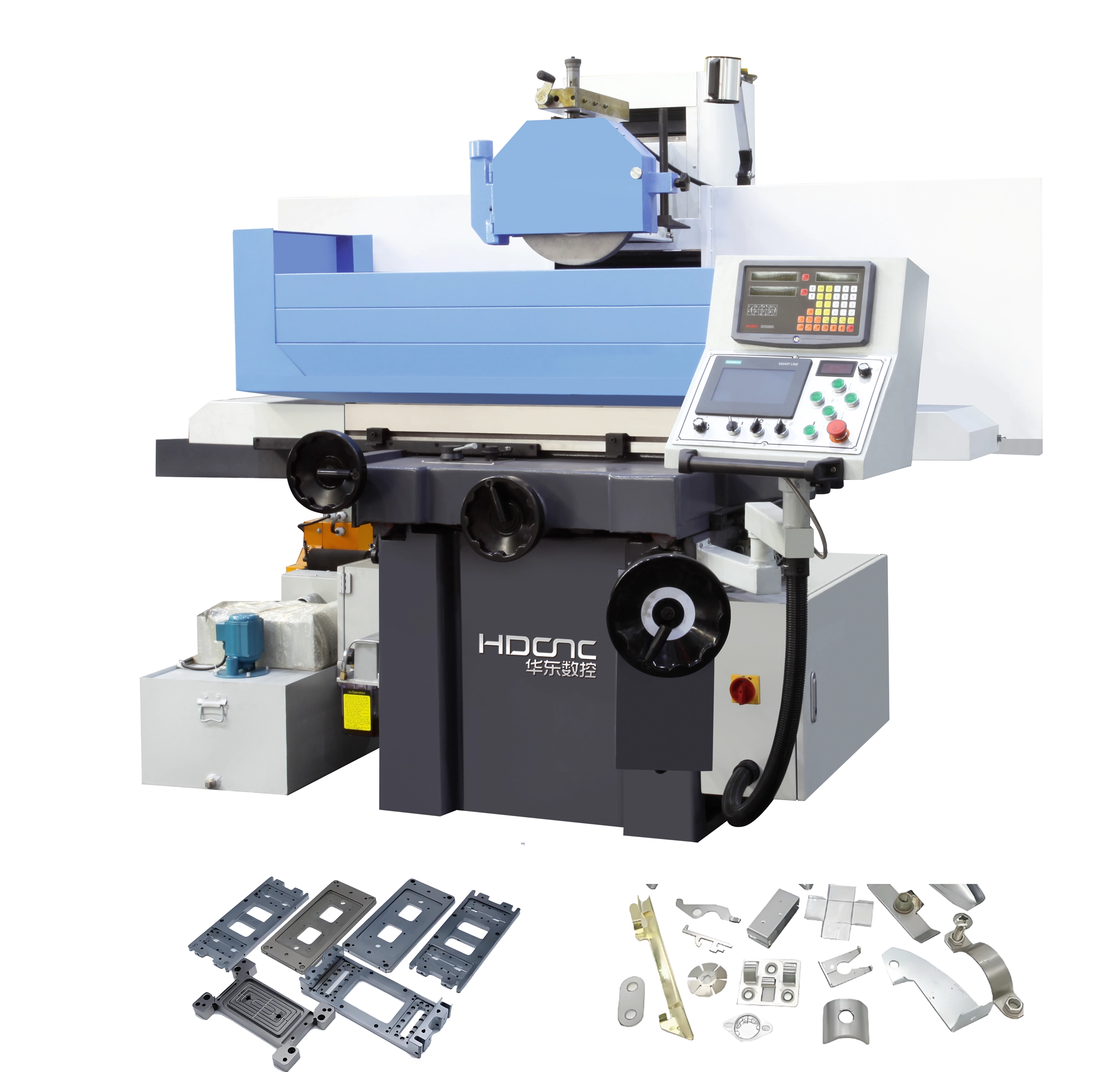

Hochfestes Gusseisenfundament
Machine Längsschnitt bewegt sich hydraulisch oder manuell;
Querbewegungen bewegt sich manuell oder Frequenzmotorfahrten;
Vertikale Laufwerke nach Servomotor, SPS -Controller, der Auto -Feed realisiert (AHD -Modell)
Vertikale Antriebe von Rapid Motor (AHR -Modell)
Die Säule übernimmt Stahlführerschiene zur Verbesserung der Steifheit
Schleifkopf nimmt hochpräziöses Rolllager -Spindel -Set an, die mit Ärmeln montiert ist, was eine hohe Präzision und ein hohes Finish -Schleifen erzielen kann
