| Menge: | |
|---|---|
Autoteile
Maschinenhersteller
Schimmel
| Cooltant System | Arbeitslicht | Nivellieren von Keilen | Fundamentschraube | Radflansch |
| RAD -Balance -Laube | Magnetisches Chuck | Standardrad | Betriebshandbuch | Raddressingbasis |
| SPS -Controller | berührter Bildschirm | Betriebshandbuch |
Diamantstift | Magnetabscheider | RAD -Ausgleichsstand | Dro | Staubsammlung |
Beschreibung | Einheit | Sgt60160SD | Sgt60220SD | |
Tabellengröße (l*w) | mm | 1600*610 | 2200*610 | |
Max.grindiergröße des Werkstücks (L*W*H) | mm | 1600*610*600 | 2200*610*600 | |
Magnetische Läutergröße | mm | 600*800*2 | 600*1000*2 | |
Tabelle Längsgeschwindigkeit | mm | 7-23 | ||
Max. Beladung des Tisches (einschließlich magentischer Chuck) | kg | 1230 | 1690 | |
Radhead Querbewegung | Automatische intermittierende Futterrate | m/t | 1-30 | |
Schnellgeschwindigkeits -Feed | m/min | 0,05-2 | ||
Handradfutter pro Gra. | mm/gra. | 0,005/0,05 | ||
Vertikale Radbewegung | Vertikale Radkopfrotation | mm/t | ± 30 °, ± 5 ° | |
Schnellgeschwindigkeits -Feed | m/min. | 0,05-2 | ||
Handradfutter pro Gra. | mm/gra. | 0,005/0,05 | ||
Radgröße (OD*Breite*id) | mm | Nach Prozessanforderungen | ||
Gesamtnennleistung | KW | 17 | ||
Bruttogewicht | kg | 8500 | 9500 | |
Paketdimension (L*W*H) | cm | 480*220*172 260*227*255 | 600*220*172 260*227*255 | |
Beschreibung | Einheit | Sgt80160SD | Sgt80220SD | Sgt80300SD | |
Tabellengröße (l*w) | mm | 1600*810 | 2200*810 | 3000*810 | |
Max.grindiergröße des Werkstücks (L*W*H) | mm | 1600*810*600 | 2200*810*600 | 3000*810*600 | |
Magnetische Läutergröße | mm | 800*800*2 | 800*1000*2 | 800*1000*3 | |
Tabelle Längsgeschwindigkeit | mm | 7-23 | |||
Max. Beladung des Tisches (einschließlich magentischer Chuck) | kg | 1630 | 2240 | 3060 | |
Radhead Querbewegung | Automatische intermittierende Futterrate | m/t | 1-30 | ||
Schnellgeschwindigkeits -Feed | m/min | 0,05-2 | |||
Handradfutter pro Gra. | mm/gra. | 0,005/0,05 | |||
Vertikale Radbewegung | Vertikale Radkopfrotation | mm/t | ± 30 °, ± 5 ° | ||
Schnellgeschwindigkeits -Feed | m/min. | 0,05-2 | |||
Handradfutter pro Gra. | mm/gra. | 0,005/0,05 | |||
Radgröße (OD*Breite*id) | mm | Nach Prozessanforderungen | |||
Gesamtnennleistung | KW | 17 | 19 | ||
Bruttogewicht | kg | 8500 | 9500 | 14000 | |
Paketdimension (L*W*H) | cm | 480*220*172 280*227*255 | 600*220*172 280*227*255 | 830*220*172 280*227*255 | |

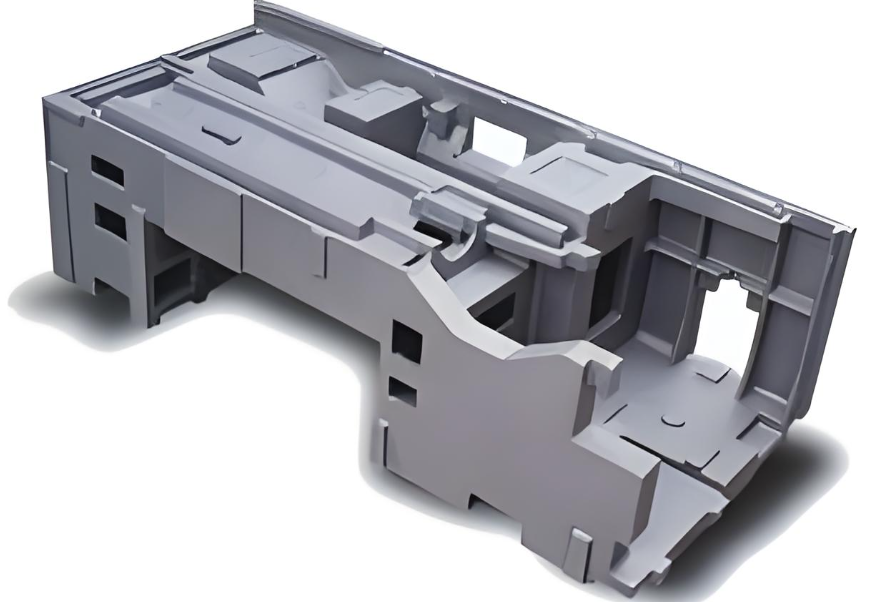

Hochfestes Gusseisenfundament
Längsschnitt bewegt sich hydraulisch mit variabler Geschwindigkeit
Die Quer- und vertikalen Bewegungen nach Servomotor und SPS -Controller realisieren Auto -Feed
Die mit importierte hochpräzise Rolllager ausgestattete Spindel ist direkt mit dem Motor durch eine elastische Kupplung verbunden.
Tischhandbuch übernehmen Flat-V-Führer und mit Teflon-Verschleißgürtel befestigt

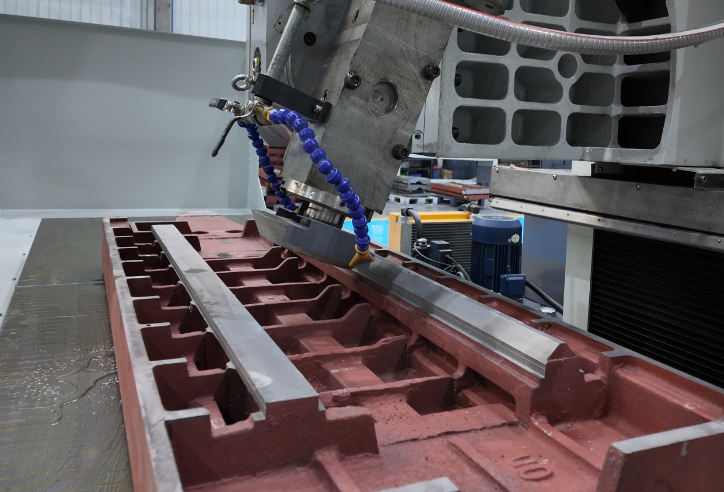

Der Schleifkopf ist mit einer Winkelkommode ausgestattet, um die obere Ebene des Winkelschleibs zu kleiden.
