| Menge: | |
|---|---|
Autoteile
Maschinenindustrie
Schimmel
| Cooltant System | Hydraulikstation | Schmiersystem | Arbeitslicht | Nivellieren von Keilen |
| Fundamentschraube | Radflansch | RAD -Balance -Laube | Werkzeug- und Werkzeugkasten | Standardrad |
Diamantstift | RAD -Ausgleichsstand | Magnetisches Chuck | Papierfilter | Dro |

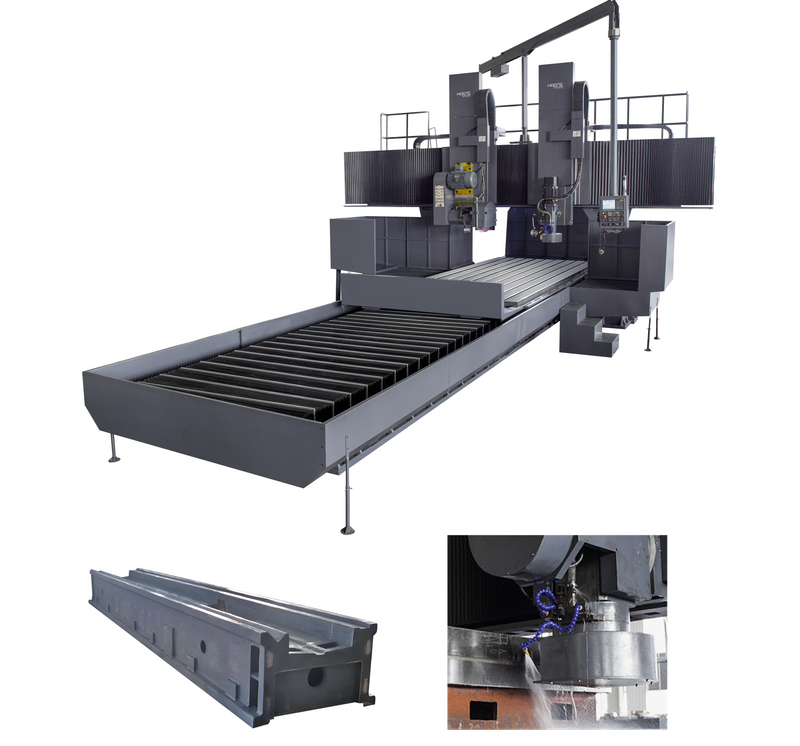

Beschreibung | Einheit | McW5316a | MCW5320A | MCW5325A | MCW5330a | MCW5335A |
Tischbreite | mm | 1250 | 1600 | 2000 | 2500 | 3000 |
Tischlänge | m | 2.0/2,5/3,5/4.0 | 2,5/3,5/4,5 /6/8 | 3,5/4,5/6/8/10/12/14/15/16 | 8/10/12/13 /14/15/16 | 8/10/12/13 /14/15/16 |
Max. Schleifhöhe | mm | 950 | 950 | 950 | 950 | 950 |
Max.Wheel Center to Table | mm | 1250 | 1250 | 1250 | 1250 | 1250 |
Säulenabstand | mm | 1600 | 2000 | 2500 | 3000 | 3500 |
Horizontaler Radkopfmotor | KW | 22 | 22 | 22 | 30 | 30 |
Horizontale Radgröße | mm | φ600*120*203 | φ600*120*305 | |||
Horizontale Spindelgeschwindigkeit | mm | 1050 | ||||
Vertikaler Kopfmotor | mm | 11 | 15 | |||

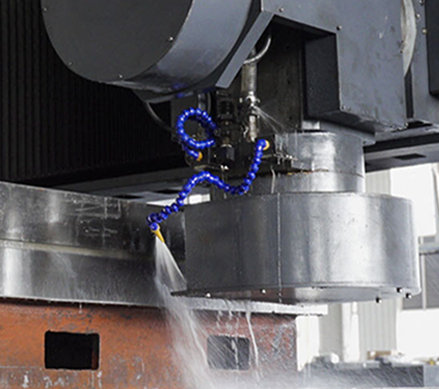

Vertikale Radgröße | mm | φ400*75*127 | ||||
Vertikale Spindelgeschwindigkeit | mm | 800-2500 | ||||
Vertikale Kopfrotation | ° | ± 90 | ||||
Das hydrostatische Lager hat die Vorteile einer hohen Bewegungsgenauigkeit, keinen Verschleiß, einer langen Lebensdauer, einer kleinen Startleistung, einer hohen Lagerkapazität und einem guten Vibrationswiderstand bei hoher Geschwindigkeit
Längsschnitt bewegt sich hydraulisch mit variabler Geschwindigkeit
CNC -Rotationstisch wird zum Antrieb des vertikalen Kopfes verwendet, die min.division beträgt 0,01 Grad.

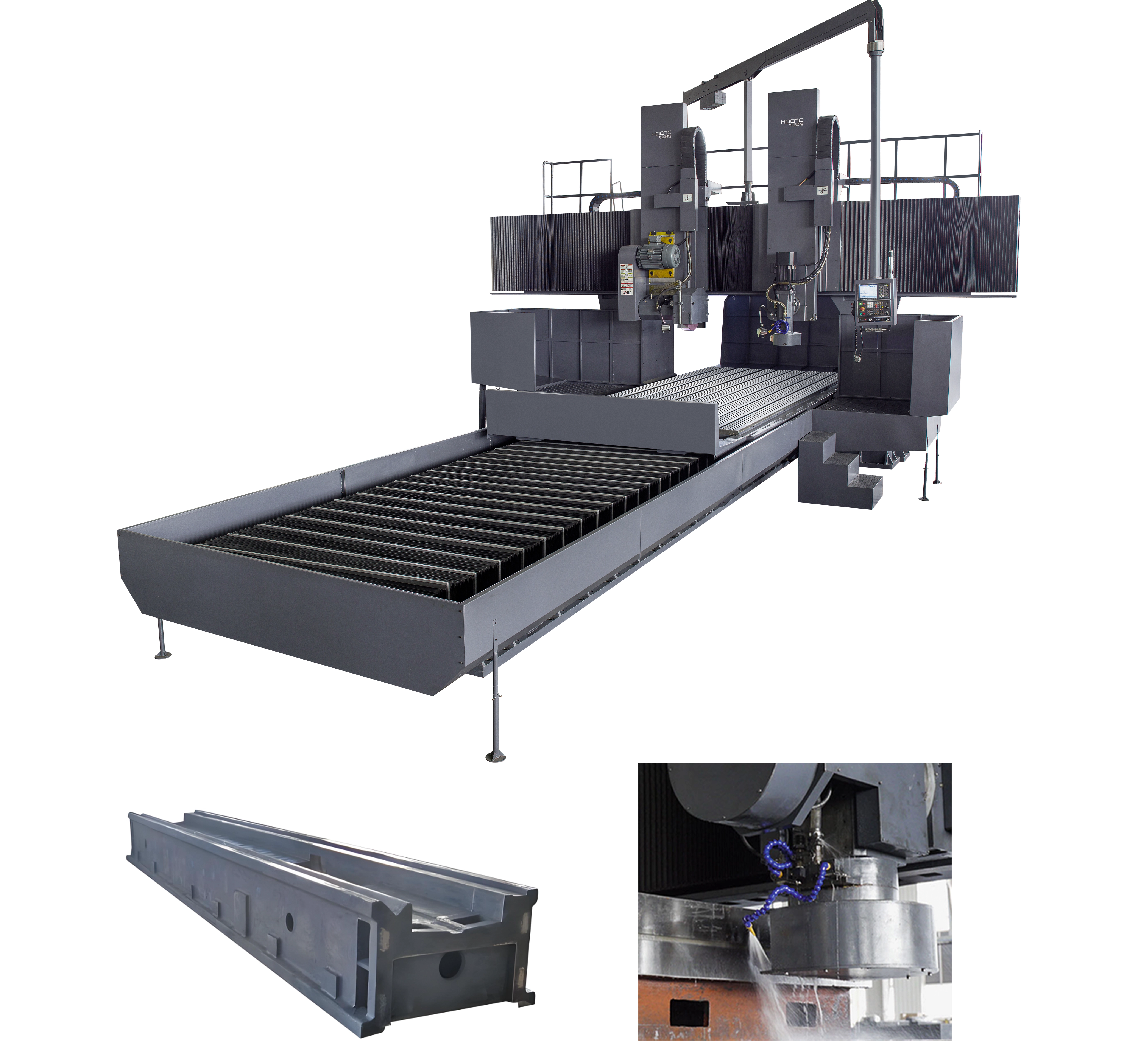

Die MKW -Serie bedeutet, dass die Maschine mit dem CNC -System so konfiguriert werden kann, dass sie auf 2 -Achsen -CNC -Maschine erweitert werden.
