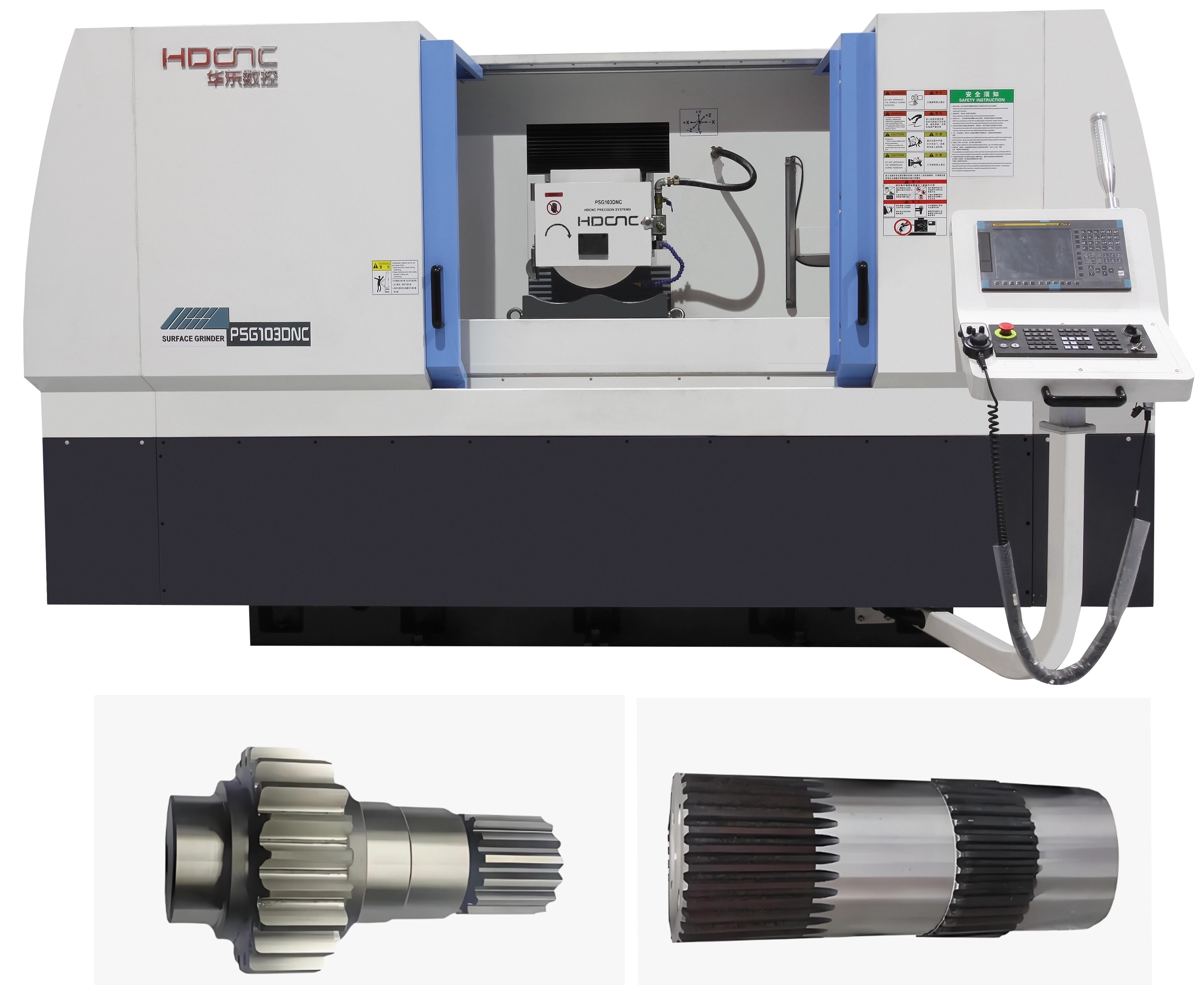

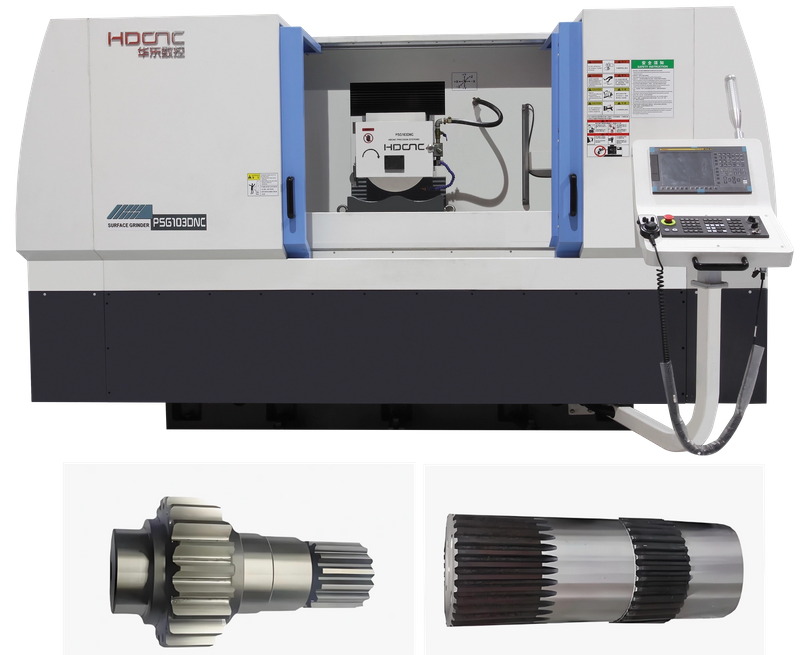

PSG103DNCPräzisions-CNC-Formschleifmaschine
HDCNC
Ich Zweck und strukturelle Merkmale der Werkzeugmaschine
1 、 Dieses Produkt ist eine säulenbewegte Präzisions-CNC-Oberflächen-Schleifmaschine mit einem T-Typ-Layout. Die Werkzeugmaschine verfügt über eine rationale Struktur, die eine ausreichende statische, dynamische und thermische Starrheit sowie eine stabile Ausgabe erstellt. Advanced Technology stellt sicher, dass das System eine hervorragende dynamische Leistung aufweist. Das ausgewählte Servo Drive -System verfügt über eine hohe Präzision, hohe Zuverlässigkeit und schnelle Reaktionsgeschwindigkeit.
2、 Struktur mit hoher Steifigkeit: T-förmiges Layout mit beweglicher Säule, optimiert durch Finite-Elemente-Analyse, mit ausgezeichneter statischer/dynamischer/thermischer Steifigkeit, schneller Reaktion des Servosystems und hoher Zuverlässigkeit.
3、 Mehrachsige Verbindungsbearbeitung: Unabhängige Bewegung der drei X/Y/Z-Achsen; Die Y/Z-Verbindung ermöglicht das Abrichten von Schleifscheiben mit komplexen Formen, während die X/Z-Verbindung das Schleifen von Kreisbogen-/Kurvenoberflächen ermöglicht und sich für Präzisionsformbearbeitungsanforderungen wie Rotorschlitze und Keilwellen von Flügelzellenpumpen eignet.
4、 Hochpräzise Kernkomponenten: Ausgestattet mit einer selbst entwickelten hochpräzisen hydrodynamischen Spindel, Rotationsgenauigkeit ≤1μm, die schweres Schneiden und Hochglanzfinishen ausbalanciert; Die gesamte Linie verwendet vorgespannte, spielfreie Linearführungen, wobei die Säule und der Arbeitstisch mit Linearmotoren + Linearmaßstäben ausgestattet sind, was eine hervorragende Vorschubgenauigkeit gewährleistet.
5、 Benutzerfreundliche intelligente Steuerung: Fanuc-CNC-System gepaart mit einer grafischen HMI für bequeme Parametereinstellung und niedrige Fehlerraten; Elektronisches Fernhandrad + Drehsteuerkonsole für ergonomischen Betrieb, mit einem unabhängigen Schaltschrank mit Klimaanlage, um einen stabilen Betrieb zu gewährleisten.
6、 Umfassender Sicherheitsschutz: Eingebauter automatischer Fehleralarm und Stoppschutz bei unzureichender Führungsbahnschmierung sorgen für eine intelligente und effiziente Gerätewartung.
Geeignet zum Präzisionsschleifen von Keilwellen, Zahnrädern (gerade Zähne) und Endzähnen (mit Vier-Achsen-Zusatz).
II Haupttechnische Parameter der Werkzeugmaschine
Artikel | Einheit | Spezifikationen | |
Arbeitstischfläche (B×L) | mm | 305 × 1020 | |
T-Nuten für den Arbeitstisch | mm × n | 14 × 3 | |
Quergeschwindigkeit des Arbeitstisches | m/min | 1 ～ 30 | |
Maximaler Abstand von der Arbeitstischoberfläche zur Spindelmitte | mm | 580 | |
Maximale Tragfähigkeit des Arbeitstisches (einschließlich elektromagnetischem Spannfutter) | kg | 400 | |
Vorder- und Back-Bewegung | Automatische Vorschubmenge vorne und hinten | mm/t | 0,05 ～ 12 |
Vorschubbetrag des elektronischen Handrads | mm/gra | 0.001 | |
Schleifscheibenabmessungen (AD×B×ID) | mm | 350 × 40 × 127 | |
Handrad | Automatische Vorschubmenge | mm/t | 0,001 ～ 0,05 |
Vorschubbetrag des elektronischen Handrads | mm/gra | 0.001 | |
Motor | Leistung/Geschwindigkeit des Spindelmotors (VFD) | kw/n | 7,5/100-3000 |
Maximaler Längsschub des Linearmotors | N | 7500 | |
Maximaler Schub des Linearmotors vorne und hinten | N | 13500 | |
Vertikaler Antriebsmotor | Kw/nm | 2,5/20 | |
Kühlmotor | KW | 0.125 | |
Spline | Schleifbarer Spline-Durchmesser | mm | Φ11～Φ125 |
Max. Werkstück-Montagelänge | mm | 500 | |
Achsabstand | mm | 600 | |
Mittelhöhe | mm | 160 | |
Bruttogewicht (ungefähr) | kg | 3500 | |
mm | 0.008 | ||
Kumulierte Tonhöhenabweichung: | mm | 0.02 | |
Parallelität der Schlüsselseite zur Achse: | mm | 0,015/300 | |
Parallelität zwischen benachbarten Schlüsselseiten | mm | 0,015/300 | |
Rundheit des kleineren Durchmessers: | mm | 0.01 | |
Oberflächenrauheit | Äh | Ra0,8 | |

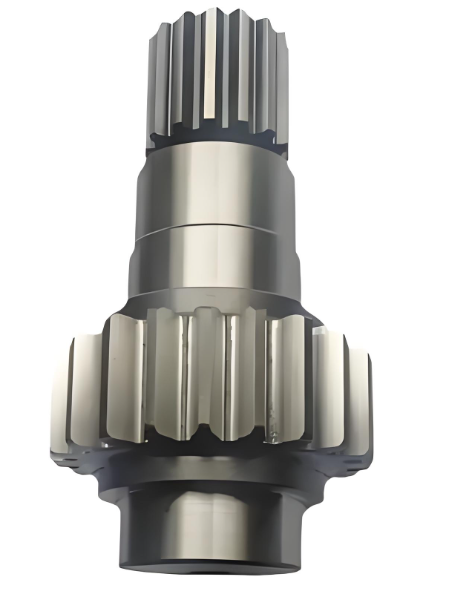

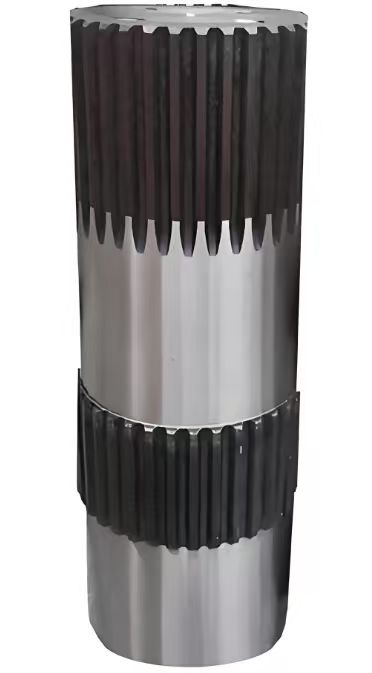

Verarbeitungsfall
Präzisionsteile
Ausrüstungsindustrie
Roboterindustrie
Schimmelpilzindustrie
