| Menge: | |
|---|---|

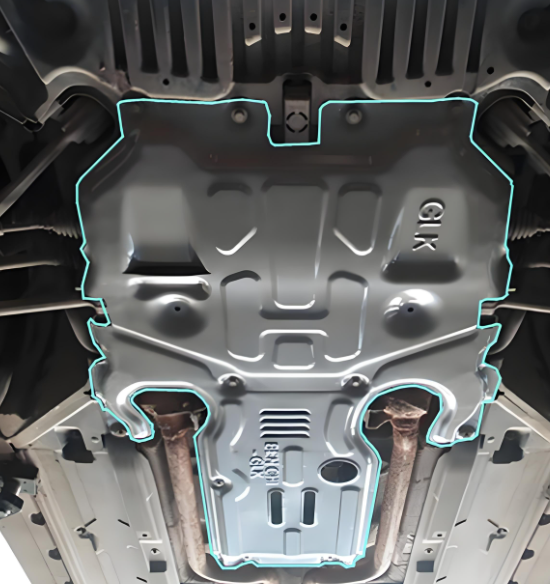

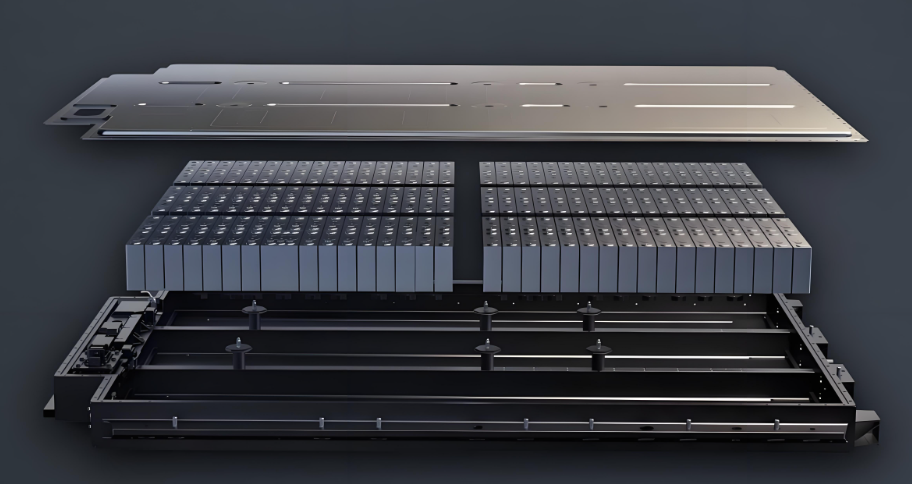

Autoteile
Maschinenhersteller
Schimmel
| Cooltant System | Arbeitslicht | Nivellieren von Keilen | Fundamentschraube | Radflansch |
| RAD -Balance -Laube | Magnetisches Chuck | Standardrad | Betriebshandbuch | Raddressingbasis |
| SPS -Controller | berührter Bildschirm |
Diamantstift | Magnetabscheider | RAD -Ausgleichsstand | Dro | Staubsammlung |
Beschreibung | Einheit | SG50100PC2 | SG50120PC2 | ||
Tabellengröße (l*w) | mm | 1000*500 | 500*1200 | ||
Max.grindiergröße des Werkstücks (L*W) | mm | 1000*500 | 500*1200 | ||
Abstand von Spindelmitte zu Tischoberfläche | mm | 820 | 850 | ||
Magnetische Läutergröße | mm | 500*1000 | 500*1200* | ||
Tabelle Längsgeschwindigkeit | mm | 5-25 | |||
Max. Beladung des Tisches (einschließlich magentischer Chuck) | kg | 800 | 1200 | ||
Radhead Querbewegung | Automatische intermittierende Futterrate | m/t | 1-20 | ||
Schnellgeschwindigkeits -Feed | m/min | 0,05-2 | |||
Handradfutter pro Gra. | mm/gra. | 0.005 | |||
Vertikale Radbewegung | Automatische intermittierende Geschwindigkeit | mm/t | 0,005-0.045 | ||
Schnellgeschwindigkeits -Feed | m/min. | 0,05-2 | |||
Handradfutter pro Gra. | mm/gra. | 0.005 | |||
Radgröße (OD*Breite*id) | mm | 355*50*127 | |||
Oberflächenrauheit | μm | Ra0.63 | |||
Bruttogewicht | kg | 6000 | 6500 | ||
Paketdimension (L*W*H) | cm | 400*220*172 260*227*255 | 480*220*172 260*227*255 | ||
Beschreibung | Einheit | SG60120PC2 | SG60160PC2 | SG60220PC2 | |
Tabellengröße (l*w) | mm | 1250*610 | 1600*610 | 2200*610 | |
Max.grindiergröße des Werkstücks (L*W) | mm | 1250*610 | 1600*610 | 2200*610 | |
Abstand von Spindelmitte zu Tischoberfläche | mm | 600/900 | 600/900 | 600/900 | |
Magnetische Läutergröße | mm | 600*1200*1 | 600*800*2 | 600*1000*2 | |
Tabelle Längsgeschwindigkeit | mm | 5-25 | |||
Max. Beladung des Tisches (einschließlich magentischer Chuck) | kg | 1230 | 1690 | 6000 | |
Radhead Querbewegung | Automatische intermittierende Futterrate | m/t | 1-20 | ||
Schnellgeschwindigkeits -Feed | m/min | 0,05-2 | |||
Handradfutter pro Gra. | mm/gra. | 0.05 | |||
Vertikale Radbewegung | Automatische intermittierende Geschwindigkeit | mm/t | 0,005-0.05 | ||
Schnellgeschwindigkeits -Feed | m/min. | 0,05-2 | |||
Handradfutter pro Gra. | mm/gra. | 0.005 | |||
Radgröße (OD*Breite*id) | mm | 355*50*127 | |||
Gesamtnennleistung | KW | 7.5 | |||
Rauheit | μm | Ra0.63 | |||
Arbeitstisch max. Ladegewicht | kg | 970 | 1230 | 1690 | |
Bruttogewicht | kg | 7000 | 8000 | 9000 | |
Paketdimension (L*W*H) | cm | 450*220*172 260*227*255 | 480*220*172 260*227*255 | 600*220*172 260*227*255 | |

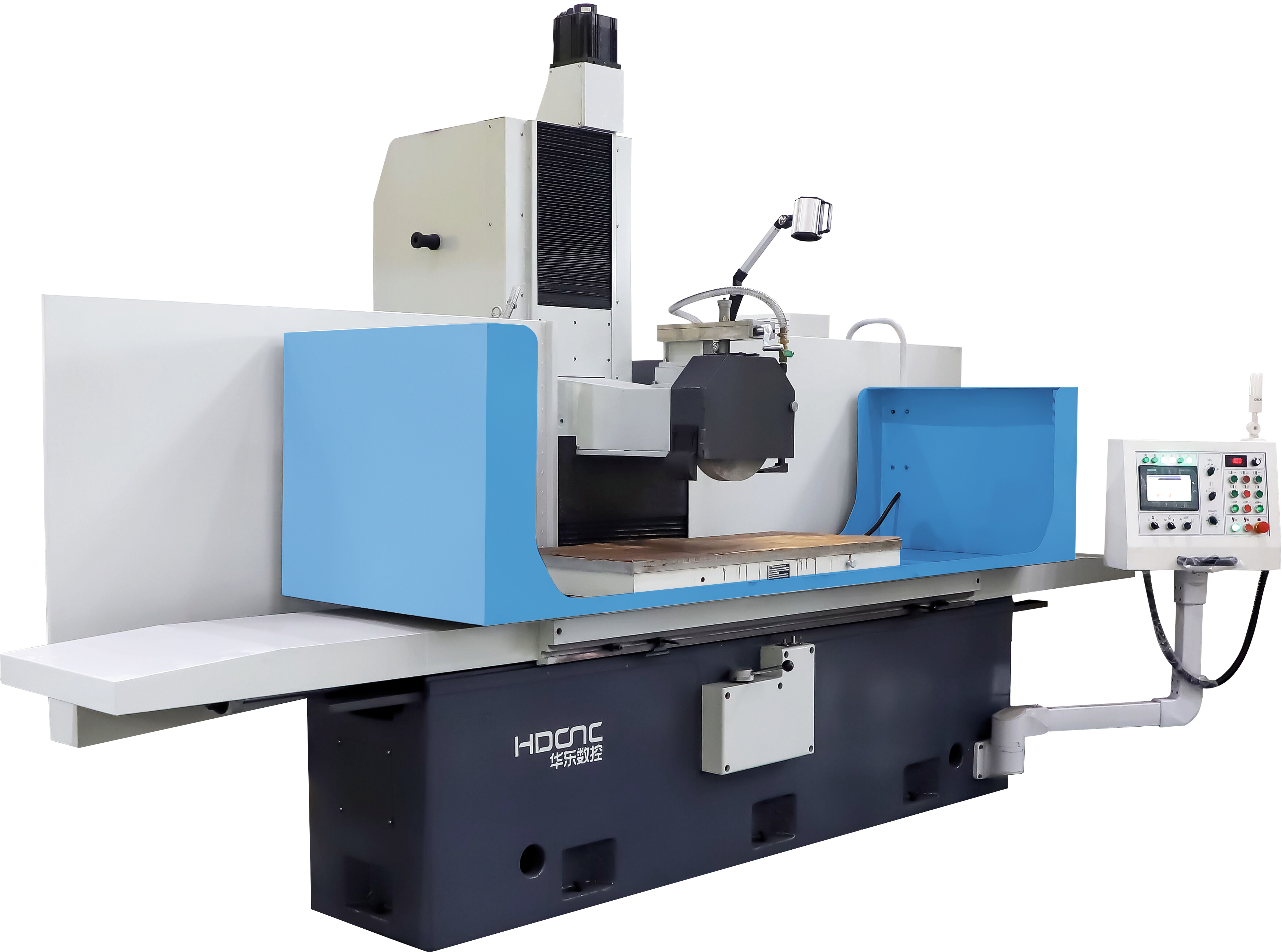

Spezielle Schleifkopfspindel mit Präzisionsrolllagern, vollständig versiegelter Schmierung, langer Lebensdauer und hoher Präzision.
Die drei Achsen führen Schienen mit unabhängiger automatischer Schmierung, glatte und glatte Bewegung, kleine Verschleiß und stabile Präzision.
Programmkontrollierte Serie: Die YZ-Achse übernimmt einen Wechselstrom-Servo-Motor und die SPS-Systemsteuerung, die das automatische Schleifen von flachem oder bildender Oberfläche realisieren kann.
CNC -Serien: YZ -Achse -Vorschub verwendet Präzisionskugelschraube, gesteuert mit einem AC -Servomotor und dem CNC -System, mit einer hohen Empfindlichkeit der Werkzeugzufuhr, die die Ebene realisieren und die Oberfläche bilden kann (yz -Achse -Bindung kann das geformte Schleifrad -Dressing realisieren, wodurch die Form des Bildungsflächens erstellt wird), ungleichlicher Abstand und ungleichlicher Tiefe und ein Gleichgewicht und eine gleichmäßige Breite oder ein stufiges Schleifen sowie eine stufe Förderung und ein stufigem Mahlen, ein hohes Maß und eine gleichmäßige, obere Breite.
Die x-Achse (links und rechts) wird durch Hydraulikdruck mit photoelektrischer Schaltersignalisierung, elektrohydraulischer Ventilverkehr und unabhängiger Hydraulikstation mit reibungslosen Betrieb und niedrigem Rauschen gesteuert.
