| Menge: | |
|---|---|
Autoteile
Maschinenhersteller
Schimmel
| Cooltant System | Arbeitslicht | Nivellieren von Keilen | Fundamentschraube | Radflansch |
| RAD -Balance -Laube | Magnetisches Chuck | Standardrad | Betriebshandbuch | Raddressingbasis |
| SPS -Controller | berührter Bildschirm |
Diamantstift | Magnetabscheider | RAD -Ausgleichsstand | Dro | Staubsammlung |
Beschreibung | Einheit | SG50100PC2 | SG50120PC2 | ||
Tabellengröße (l*w) | mm | 1000*500 | 500*1200 | ||
Max.grindiergröße des Werkstücks (L*W) | mm | 1000*500 | 500*1200 | ||
Abstand von Spindelmitte zu Tischoberfläche | mm | 820 | 850 | ||
Magnetische Läutergröße | mm | 500*1000 | 500*1200* | ||
Tabelle Längsgeschwindigkeit | mm | 5-25 | |||
Max. Beladung des Tisches (einschließlich magentischer Chuck) | kg | 800 | 1200 | ||
Radhead Querbewegung | Automatische intermittierende Futterrate | m/t | 1-20 | ||
Schnellgeschwindigkeits -Feed | m/min | 0,05-2 | |||
Handradfutter pro Gra. | mm/gra. | 0.005 | |||
Vertikale Radbewegung | Automatische intermittierende Geschwindigkeit | mm/t | 0,005-0.045 | ||
Schnellgeschwindigkeits -Feed | m/min. | 0,05-2 | |||
Handradfutter pro Gra. | mm/gra. | 0.005 | |||
Radgröße (OD*Breite*id) | mm | 355*50*127 | |||
Oberflächenrauheit | μm | Ra0.63 | |||
Bruttogewicht | kg | 6000 | 6500 | ||
Paketdimension (L*W*H) | cm | 400*220*172 260*227*255 | 480*220*172 260*227*255 | ||
Beschreibung | Einheit | SG60160SD (SG60160LPC2) | SG60220SD (SG60220LPC2) | SG60600SD (SG60600LPC2) | |
Tabellengröße (l*w) | mm | 1600*610 | 2200*610 | 6000*610 | |
Max.grindiergröße des Werkstücks (L*W) | mm | 1600*610 | 2200*610 | 6000*610 | |
Abstand von Spindelmitte zu Tischoberfläche | mm | 820/1050 | 820/1050 | 800/1050 | |
Magnetische Läutergröße | mm | 600*800*2 | 600*1000*2 | 600*1000*6 | |
Tabelle Längsgeschwindigkeit | mm | 5-25 | |||
Max. Beladung des Tisches (einschließlich magentischer Chuck) | kg | 1230 | 1690 | 6000 | |
Radhead Querbewegung | Automatische intermittierende Futterrate | m/t | 1-30 | ||
Schnellgeschwindigkeits -Feed | m/min | 0,05-2 | |||
Handradfutter pro Gra. | mm/gra. | 0,005 (0,002) | |||
Vertikale Radbewegung | Automatische intermittierende Geschwindigkeit | mm/t | 0,005-0.05 | ||
Schnellgeschwindigkeits -Feed | m/min. | 0,05-2 | |||
Handradfutter pro Gra. | mm/gra. | 0,005 (0,001) | |||
Radgröße (OD*Breite*id) | mm | 500*75*305 | 500*100*305 | ||
Gesamtnennleistung | KW | 28.5 | 38.5 | ||
Oberflächenrauheit | μm | Ra0.63 | |||
Bruttogewicht | kg | 8500 | 9500 | 25000 | |
Paketdimension (L*W*H) | cm | 480*220*172 260*227*255 | 600*220*172 260*227*255 | ||
Beschreibung | Einheit | SG80160SD (SG80160LPC2) | SG80220SD (SG80220LPC2) | SG80300SD (SG80300LPC2) | |
Tabellengröße (l*w) | mm | 1600*810 | 2200*810 | 3000*810 | |
Max.grindiergröße des Werkstücks (L*W) | mm | 1600*810 | 2200*810 | 3000*810 | |
Abstand von Spindelmitte zu Tischoberfläche | mm | 820/1050 | |||
Magnetische Läutergröße | mm | 800*800*2 | 800*1000*2 | 800*1000*3 | |
Tabelle Längsgeschwindigkeit | mm | 5-25 | |||
Max. Beladung des Tisches (einschließlich magentischer Chuck) | kg | 1230 | 1690 | 6000 | |
Radhead Querbewegung | Automatische intermittierende Futterrate | m/t | 1-30 | ||
Schnellgeschwindigkeits -Feed | m/min | 0,05-2 | |||
Handradfutter pro Gra. | mm/gra. | 0,005 (0,002) | |||
Vertikale Radbewegung | Automatische intermittierende Geschwindigkeit | mm/t | 0,005-0.05 | ||
Schnellgeschwindigkeits -Feed | m/min. | 0,05-2 | |||
Handradfutter pro Gra. | mm/gra. | 0,005 (0,001) | |||
Spindelgeschwindigkeit | Drehzahl | 960 | |||
Radgröße (OD*Breite*id) | mm | 500*75*305 | |||
Gesamtnennleistung | KW | 28.5 | 31 | ||
Oberflächenrauheit | μm | Ra0.63 | |||
Bruttogewicht | kg | 10000 | 11500 | 14000 | |
Paketdimension (L*W*H) | cm | 480*220*172 280*227*255 | 600*220*172 280*227*255 | 830*220*172 280*227*255 | |

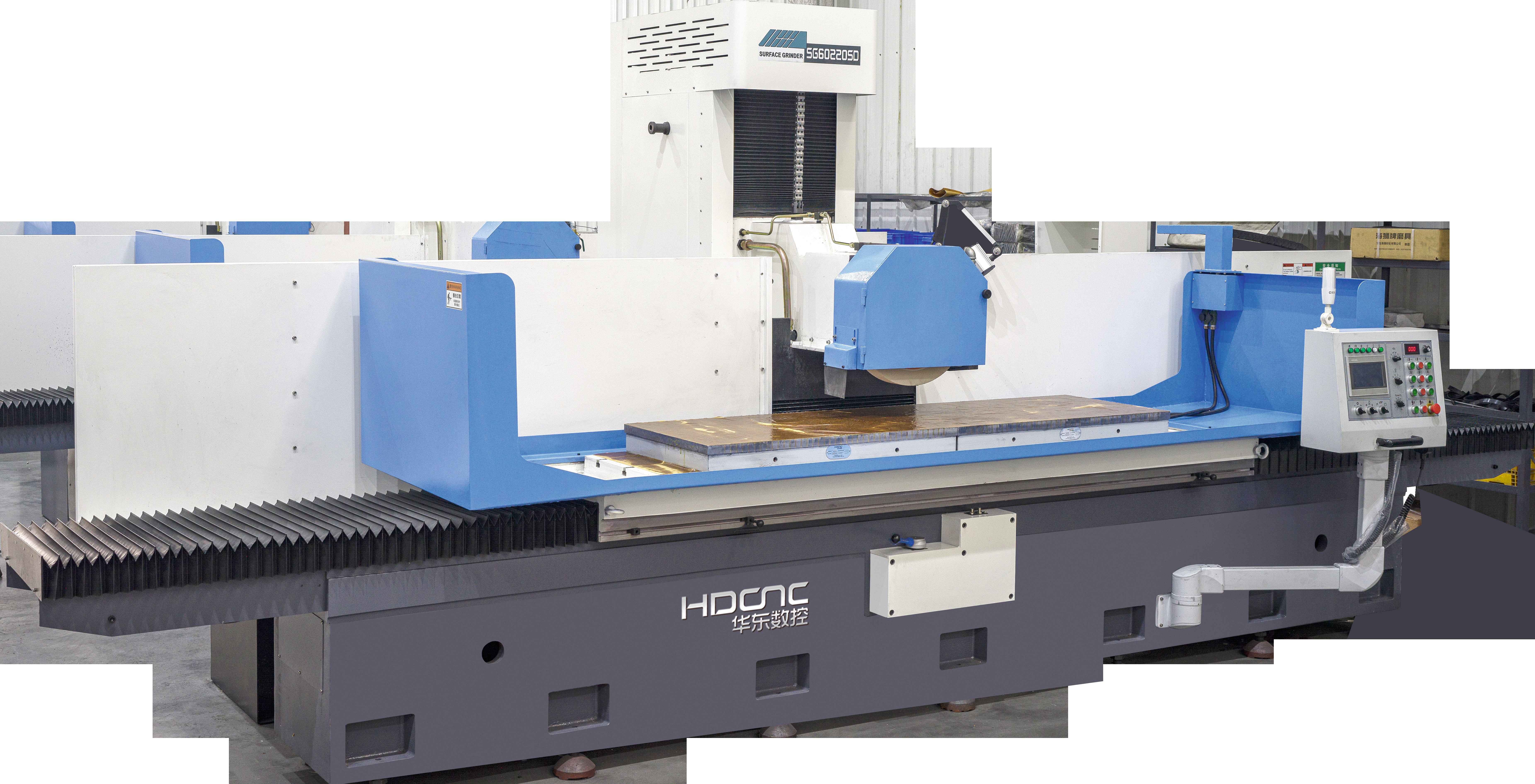

Hochfestes Gusseisenfundament
Längsschnitt bewegt sich hydraulisch mit variabler Geschwindigkeit
Die Quer- und vertikalen Bewegungen nach Servomotor und SPS -Controller realisieren Auto -Feed
Die Maschine eignet
Forced Schmierung führen, verlängern Sie die Lebensdauer der Maschine.
Die Maschine kann mit dem CNC -System konfiguriert werden, um CNC- oder 3 -Achse -CNC -Maschine 2 Achse zu erweitern.

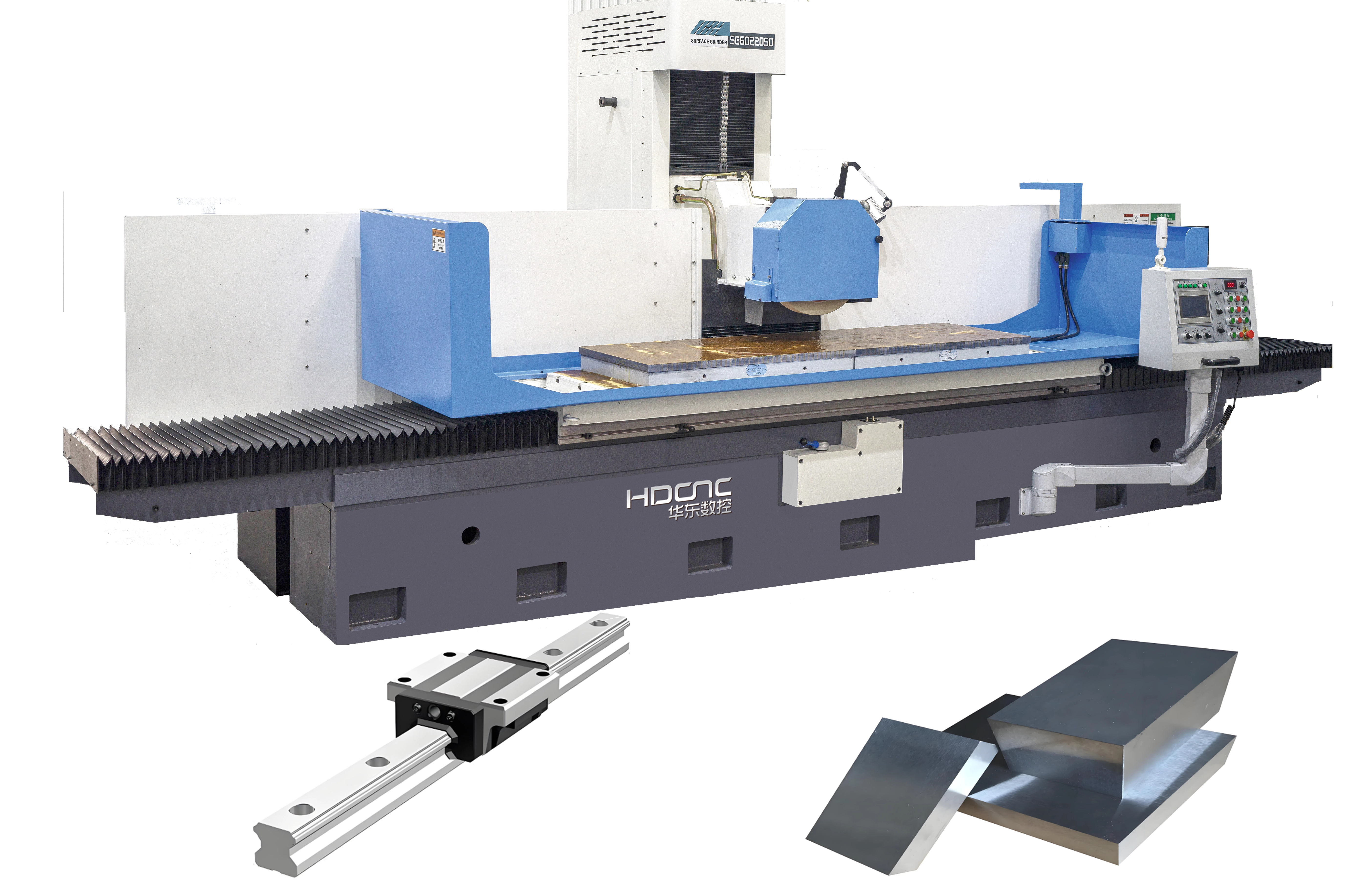

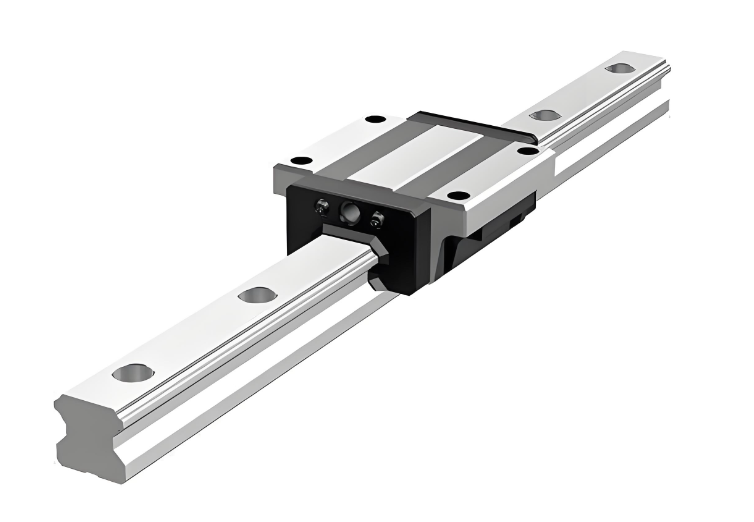

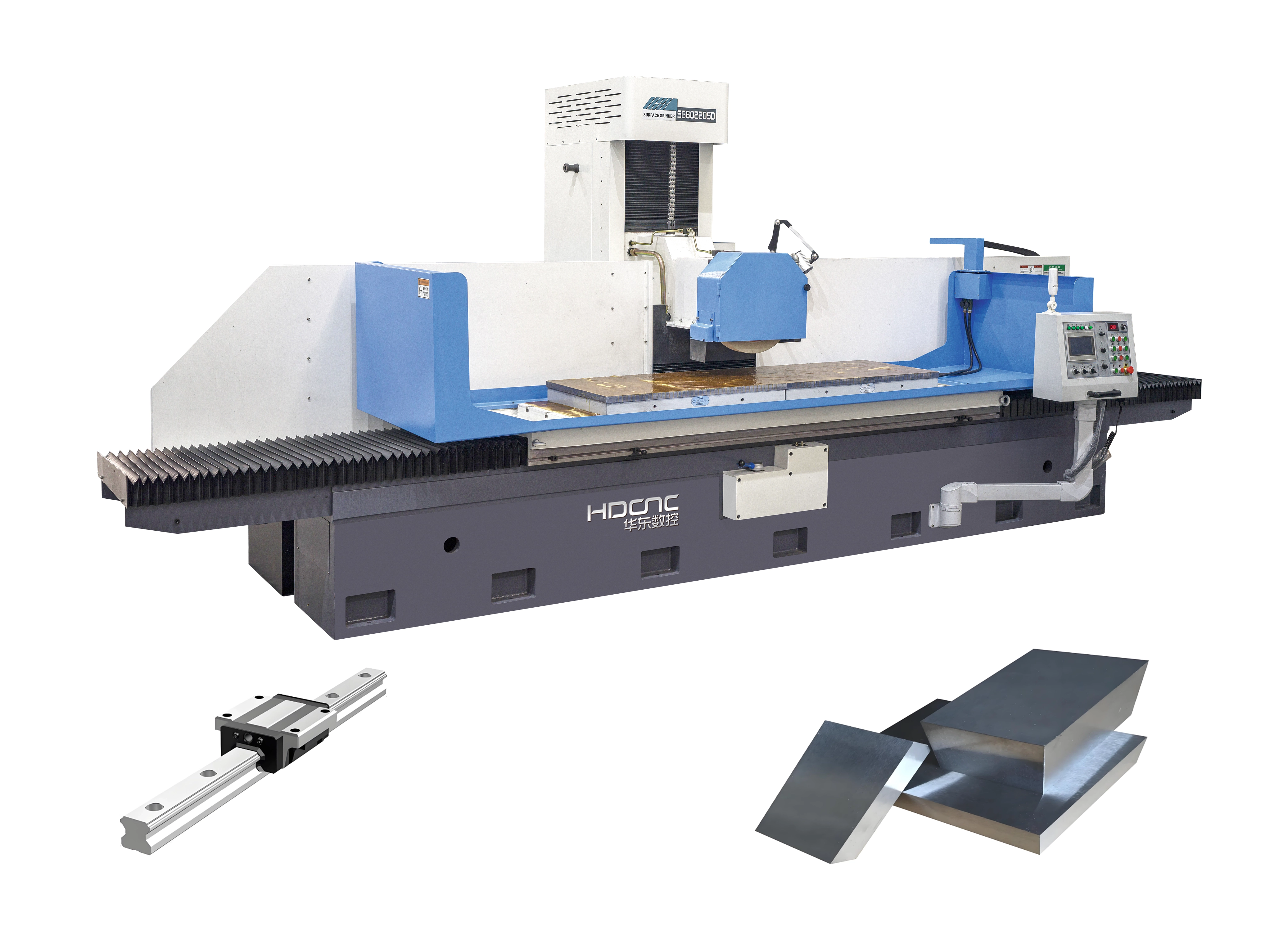

SGLXXXPC2 bedeutet SPS -gesteuerte Maschine mit einer linearen Führung.
SGXXXSD bedeutet, dass die SPS -kontrollierte Maschine mit Box Way ist.
