1 、 strukturelle Eigenschaften von Werkzeugmaschinen

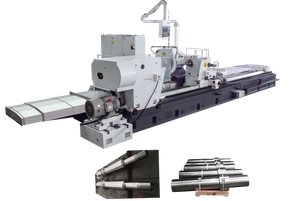

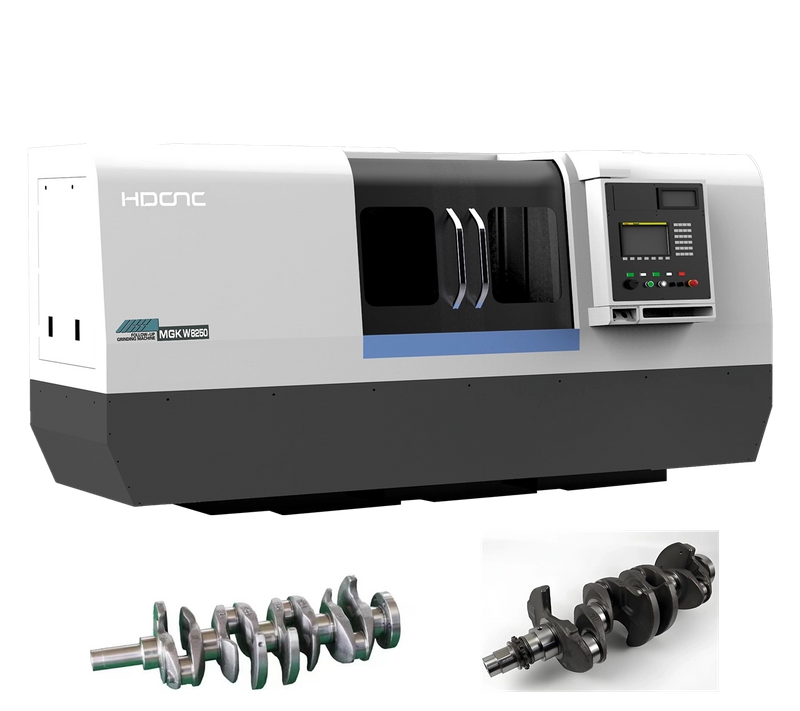

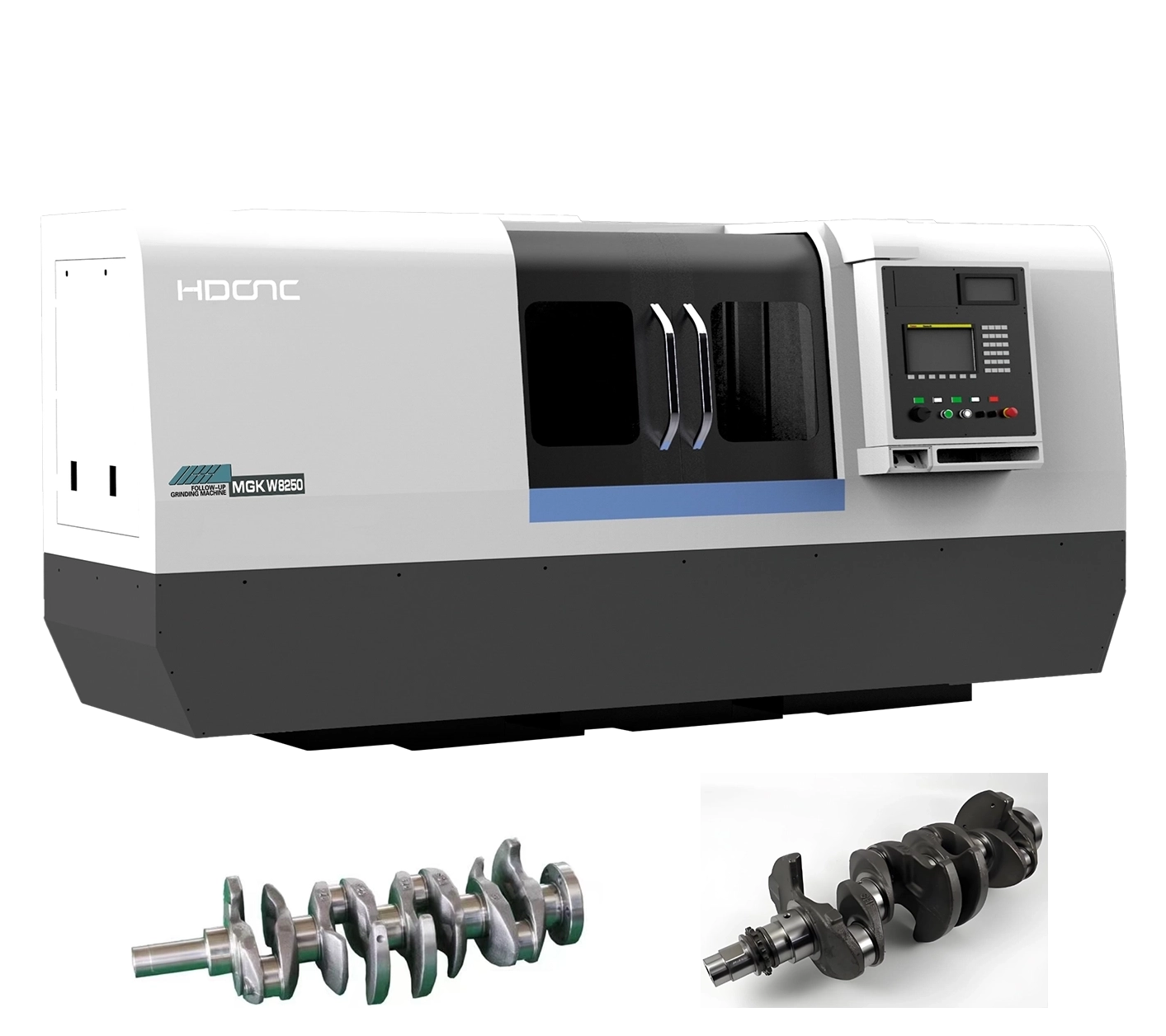

Diese Werkzeugmaschine ist eine Fünf-Achsen-Drei-Verknüpfungs-Präzisions-CNC -Follow-up-Kurbelwellen-Zylinder-Schleifmaschine. Das Design des Steuerungssystems verwendet erweiterte und zuverlässige Geräte als Werkzeugsteuerungsplattform mit integrierten Follow-up-Schleifungsfunktionsmodulen, benutzerfreundlicher Human-Maschinen-Schnittstelle und vollständiger Gerätefehleralarm und diagnostischen Funktionen.
Das CNC-System steuert die Bewegung der x-Achse (Quersemenachse des Schleifrads) und der Z-Achse (Längsvorschubachse des Schleifrads) sowie die C1-Achse-Bewegung des Werkstücksrotations-Schleifs und kann die Verknüpfung der X- und C1-Achsen erreichen. Für ein großflächiges Nachuntersuchungsschleiftungsmahlen können C1- und C2-Verknüpfungen (Spindelspindel, Spezialanpassung) gemäß den Anforderungen des Schleifprozesses bei Bedarf erreicht werden. Ausgestattet mit PMC -Controller und LCD -Display.
Der Bediener kann Schleifparameter einstellen und den Schleifvorgangszyklus in einer Konversation von Human-Machine über den Anzeigebildschirm bearbeiten und das automatische Schleifen des Werkzeugwerkzeugs erreichen. Durch das automatische Schneiden und die regelmäßige Fütterung können durch Programmsteuerung erreicht werden, und es kann auch die elektronische Handradversorgung verwendet werden.
1 、 Hauptspezifikationen
Beschreibung | Einheit | Spezifikationen | ||
Mittelhöhe | mm | 350 | ||
Abstand zwischen Zentren | mm | 1000、1500、2000、3000 | ||
Außendurchmesser | mm | Ø8 ～ Ø320 | ||
Max. Rotationsdurchmesser | mm | Ø500 | ||
Maximale Schleiflänge | mm | 1000、1500、2000、3000 | ||
Maximale Belastungskapazität （Typtest） | kg | 500 | ||
Max. Drehwinkel des Tisches | im Uhrzeigersinn | ° | 2 ° | |
Gegen den Uhrzeigersinn | 3 ° | |||
Max. Dimension des Rades | mm | CBN -Rad: 750 × 40 × 305 | ||
Rad -Peripheriegeschwindigkeit | MS | ≤ 80 | ||
Mögliche Drehung der Schleifradschale | Nicht rotatierbar | |||
Arbeitskopfverjüngung | MT#6 | |||
Arbeitskopfgeschwindigkeit | Drehzahl | 50 Hz: 0 ～ 200 | ||
Mögliche Rotation der Arbeitskopfspindel | Rotatierbar | |||
Workhead Spindel Drive -Modus | DDR DIRECT-DRIVE | |||
Mögliche Rotation der Arbeitskopfschale | Nicht rotatierbar | |||
Top Taper of Heckstock | MT#6 | |||
Federreisen | mm | 30 | ||
Z-Achse (Längsschnitt) Fahrmodus | Servo Drive | |||
Z-Achse (Längsschnitt) Futterhub | mm | 1200 | ||
Z-Achse (Längsschnittgeschwindigkeitsbereich) | mm/min | 0 ～ 6000 | ||
Z-Achse (longitudinale) Mindestauflösung der CNC | mm | 0.001 | ||
Eröffnete statische Druckführerschiene | ||||
X-Achse (lateral) Fahrmodus | DDL DIRECT-DRIVE | |||
X-Achse (lateral) Futterstrich | mm | 400 | ||
mm/min | 0 ～ 20000 | |||
X-Achse (lateral) Mindestauflösung der CNC | mm | 0.001 | ||
X-Achse (lateral) Closed-Loop-Kontrolle | Standardkonfiguration (Gitterlineer) | |||
X-Achse (lateral) Guide Rail Form Form | Geschlossene statische Druckführerschiene | |||
Konzentrische Achserundheit | mm | ≤ 0,002 | ||
Konsistenz des konzentrischen Achsendurchmessers | mm | ≤ 0,003 | ||
Follow-up-Schleifen für die exzentrische Achse für wahre Rundheit | mm | ≤ 0,003 | ||
Konsistenz des exzentrischen Schacht-Follow-up-Schleifendurchmessers | mm | ≤ 0,008 | ||
Rauheit | μm | ≤ ra0.32 | ||
Parallelität | mm | ≤ 0,015 | ||
2. Anwendungsbereich

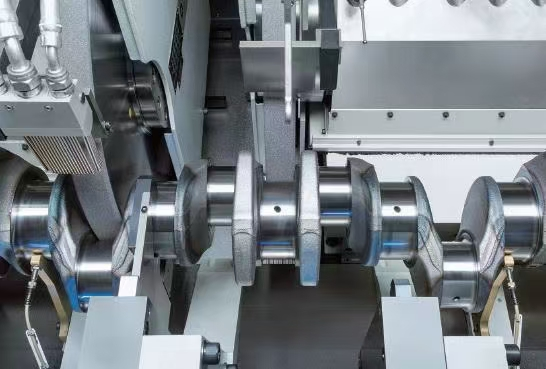

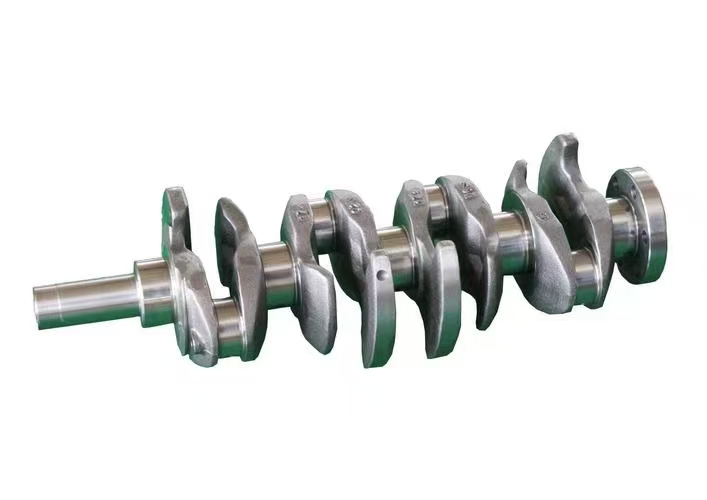

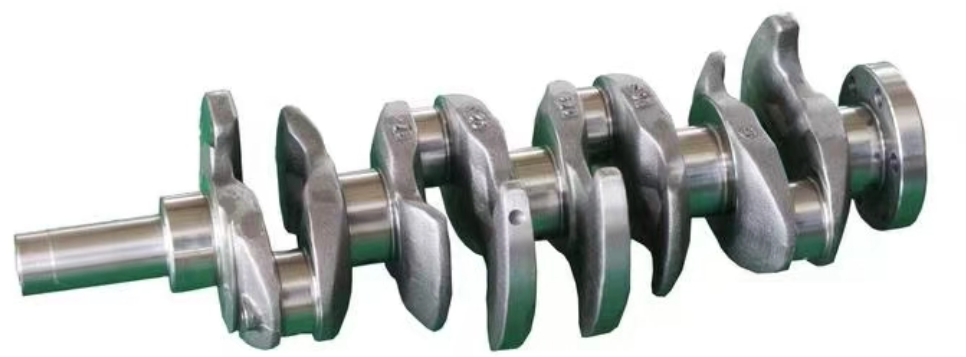

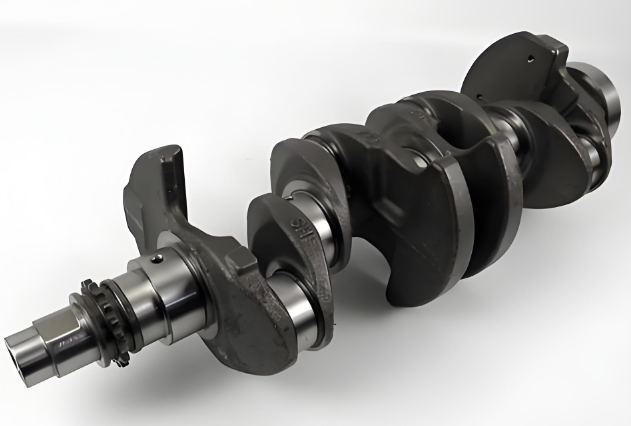

Dieses Werkzeugwerkzeug eignet sich zum Follow-up-CNC-Schleifen von exzentrischen Außenkreisen aus Nockenwellen, Kurbelwellen usw. In Branchen wie Luftfahrt, Automobilen, Kompressoren und Schiffbaubau usw.
Es kann auch zum Präzisionsmahlen von Standard -Außenkreisen herkömmlicher Wellenteile verwendet werden. Diese Werkzeugmaschinen werden hauptsächlich zum Mahlen von Metallmaterialien (wie Stahl, Gusseisen, Nichteisenmetallen usw.) verwendet und können auch nicht-metallische und andere Materialien verarbeiten.
