1 、 strukturelle Eigenschaften von Werkzeugmaschinen
Diese Werkzeugmaschine ist eine Vier-Achse-Zwei-Bindungs-CNC-CNC-CNC-CNC-Mühle. Auswählen erweiterte und zuverlässige Geräte als Werkzeugsteuerungsplattform mit einer benutzerfreundlichen Human-Maschine-Schnittstelle und vollständigen Gerätefehleralarm und diagnostischen Funktionen. Das CNC-System steuert die linearen Bewegungen der X-Achse (Radhead-Feed) und der Z-Achse (Arbeitsbewegung) sowie die C-Achse-Bewegung des Futtermittels für die Mahlen des Werkstücksrotationsschleifens und kann die Verknüpfung der X- und C-Achsen erreichen. Ausgestattet mit PMC -Controller und LCD -Display. Der Bediener kann Schleifparameter einstellen und den Schleifprozesszyklus in einer Gesprächs mit menschlicher Maschine über den Anzeigebildschirm bearbeiten und das automatische Schleifen des Werkzeugwerkzeugs erreichen. Durch das automatische Schneiden und die regelmäßige Fütterung können durch Programmsteuerung erreicht werden, und es kann auch die elektronische Handradversorgung verwendet werden.
2 、 Anwendungsbereich

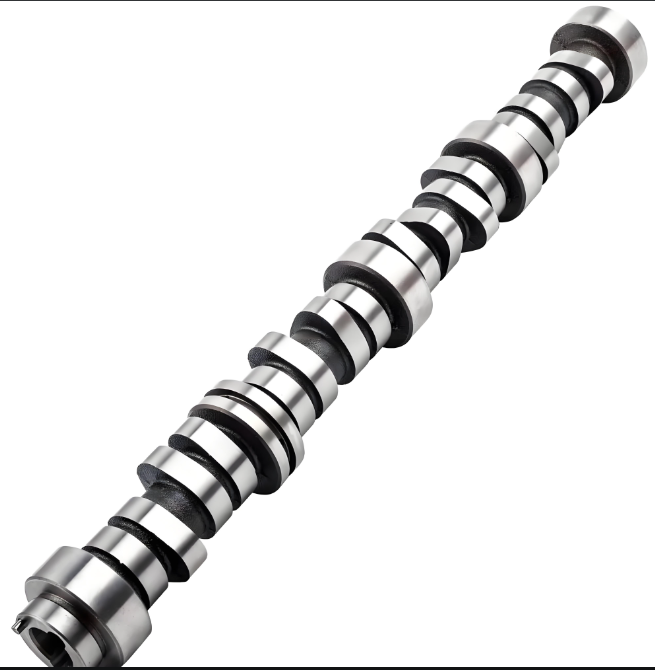

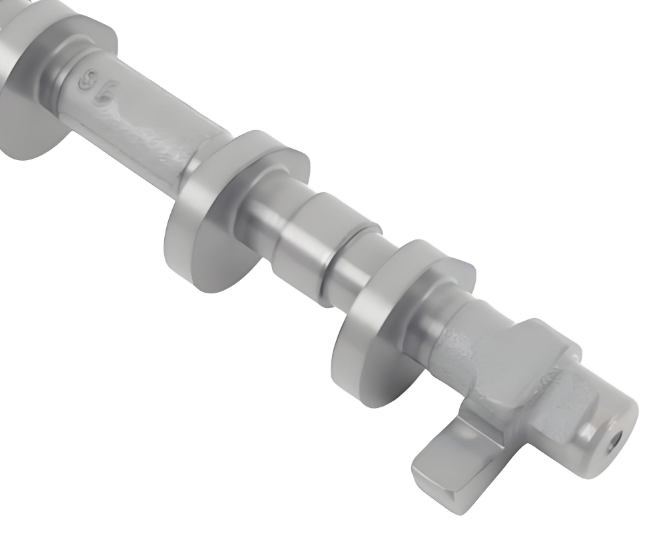

Diese Werkzeugmaschine eignet sich zum Follow-up-CNC-Schleifen von exzentrischen äußeren Kreisen von Nockenwellen, Kurbelwellen usw. in Branchen wie Automobilen und Kompressoren. Es kann auch zum Präzisionsmahlen von Standard-Außenkreisen herkömmlicher Wellenteile wie Motorwellen und Kurbelwellen verwendet werden. Diese Werkzeugmaschinen werden hauptsächlich zum Schleifen von Metallmaterialien (wie Stahl, Gusseisen, Nichteisen-Metallen usw.) verwendet und können auch nicht metallische und andere Materialien verarbeiten.
3 、 Hauptspezifikationen und Parameter der Werkzeugmaschine
1 、 Hauptspezifikationen
Beschreibung | Einheit | Spezifikationen |
Reichweite des Außendurchmessers | mm | Ø8 ～ Ø200 |
Maximale Schleiflänge | mm | 500 |
Max. Gewicht des Werkstücks | kg | 50 |
Max. Drehwinkel des Tisches | im Uhrzeigersinn | 5 ° |
Gegen den Uhrzeigersinn | 9 ° | |
Z-Achse (Längsschnitt-) Schraubhub | mm | 850 |
Z-Achse (Längsschnittgeschwindigkeitsbereich) | mm/min | 0 ～ 8000 |
Z-Achse (longitudinale) Mindestauflösung der CNC | mm | 0.001 |
Max. Dimension des Rades | mm | 350 （400） × 40 × 127 |
Rad -Peripheriegeschwindigkeit | MS | ≤ 60 |
Mögliche Drehung der Radkopfschale | Nicht rotatierbar | |
X-Achse (lateral) Schraubhub | mm | 260 |
mm/min | 0 ～ 20000 | |
X-Achse (lateral) Mindestauflösung der CNC | mm | 0.001 |
Top Taper of Workhead | MT#4 | |
WAHRE KAPE -Zifferblattgeschwindigkeit | r/min | 50 Hz: 60 ～ 600 Variable Frequenz |
Mögliche Rotation der Arbeitskopfspindel | rotatierbar | |
Mögliche Rotation der Arbeitskopfschale | Nicht rotatierbar | |
Top Taper of Heckstock | MT#4 | |
Federreisen | mm | 30 |
Rundheit (wahre Rundheit) | mm | ≤ 0,002 |
Zylinderheit | mm | ≤ 0,003 |
Rauheit | μm | Ra ≤ 0,2 |
