一、 Einführung von Werkzeugmaschinen

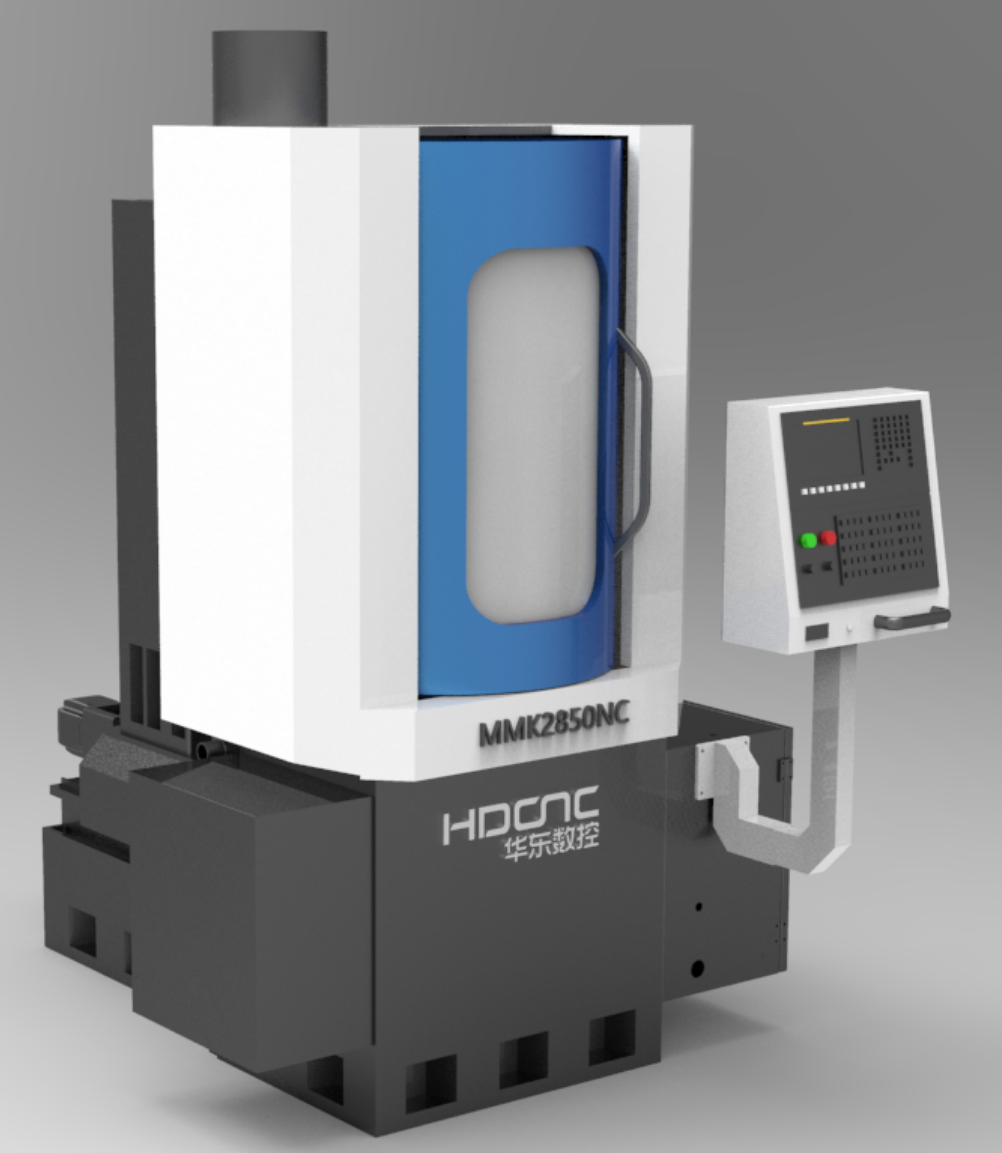

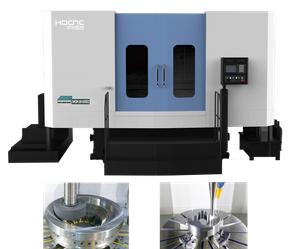

Die Präzision der MMK28-Serie CNC vertikaler Spindel-Rotationsoberfläche ist eine hochrangige, mit CNC-Servo-kontrollierte präzise vertikale Spindel-Drehscheibmaschine.
Diese Maschine verfügt über eine vertikal angeordnete Schleifspindel und eine am oberen Teil des Bettes montierte Arbeitstisch und verfügt über rationale und kompakte strukturelle Konstruktionen mit hervorragender statischer/dynamischer Steifigkeit und hoher Präzision.
Das ausgewählte Antriebssystem liefert eine ausstehende dynamische Leistung und verwendet hochpräzise, sehr zuverlässige Betätigungskomponenten mit schneller Reaktion.

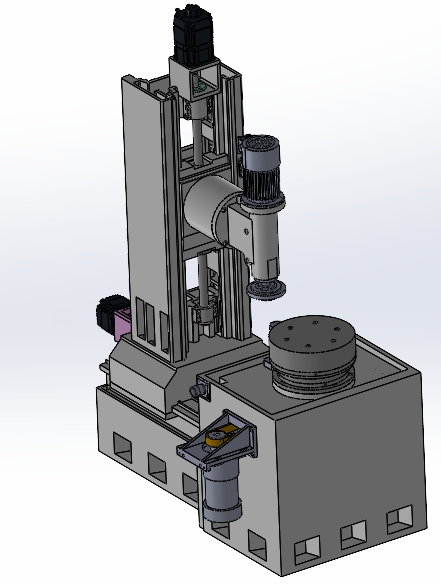

Die Maschine besteht hauptsächlich aus: Bett, Säule, Drehbeschäftigung (hydrostatischer Rotationstisch), Schleifradspindel, Radkommode, Kühlsystem (einschließlich Filtrationseinheit), Schutzgehäuse, Hydrauliksystem und elektrisches Steuerungssystem.
二、 Technische Parameter
Artikel | Einheit | MMK2840NC | MMK2850NC | |
Tischdurchmesser | mm | Φ400 | Φ500 | |
Hydrostatische Tischgeschwindigkeit | Drehzahl | 40-140 | ||
Maximaler Abstand von der unteren Oberfläche des Schleifrads zur Tischfläche | mm | 400 | ||
Hin- und Herbewegung | Automatischer Feed | MM/Storch | 0,005 ～ 12 | |
Motorisierte Geschwindigkeit | m/min | 0,5 ～ 1 | ||
Elektronisches Handrad -Mikrofutter | mm/div | 0.005 | ||
Schleifrad | Schleifradgröße (OD x Dicke x id) | mm | Abhängig von der Art des Werkstücks | |
Spindelfrequenzumwandlungsgeschwindigkeit | Drehzahl | 100-3600 | ||
Vertikale Bewegung | Motorisierte Geschwindigkeit | m/min | 0 ～ 1 | |
Automatischer Feed | MM/Storch | 0,001 ～ 0,05 | ||
Elektronisches Handrad -Mikrofutter | mm/div | 0.001 | ||
Drehhub des vertikalen Mühlenkopfes | Rotationsschlag | ± 30 ° | ||
Verriegelungsmethode | Handbuchsperrung | |||
Motor | Spindelmotor | KW | 5.5 | |
Hydraulikpumpenmotor | KW | 2.2 | ||
Tisch -Rotationsmotor | KW | 1.5 | ||
Maximales Tischgewicht | Kg | 300 | 400 | |
Bruttogewicht (ca.) | kg | 2500 | 3000 | |
三、 Genauigkeit der Maschine
1 、 hydrostatische Tisch -Drehgenauigkeit:
Radialer Lauf (getestet mit einem Datumball): | ≤ 0,002 mm |
Axial Runout (getestet mit einem Datumball): | ≤ 0,002 mm |
2 、 Drehgenauigkeit der Schleifradspindel:
Vertikales Schleifradspindel -Axial -Runout (Wurzel) | ≤ 0,002 mm |
Vertikales Schleifradspindel -Radial -Runout (Wurzel): | ≤ 0,002 mm |
3 、 Maschinenkoordinaten -Positionierungsgenauigkeit, Wiederholbare Positionierungsgenauigkeit:
X-Achse: | |
Positionierungsgenauigkeit （P） ： | ≤ 0,015 mm |
Wiederholen Sie die Positionierungsgenauigkeit （ps） ： | ≤ 0,008 mm |
Z-Achse: | |
Positionierungsgenauigkeit （P） ： | ≤ 0,015 mm |
Wiederholen Sie die Positionierungsgenauigkeit （ps） ： | ≤ 0,008 mm |
4、 Oberflächenbeschaffung des Werkstücks Ra ≤ 0. 4um

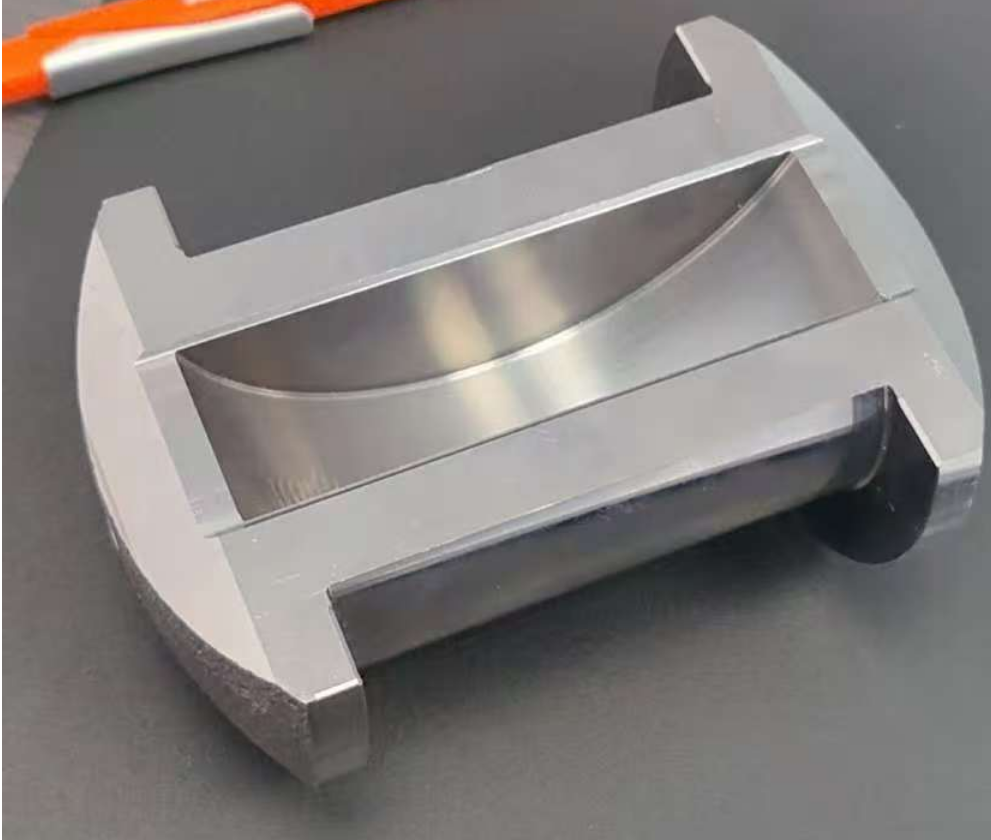

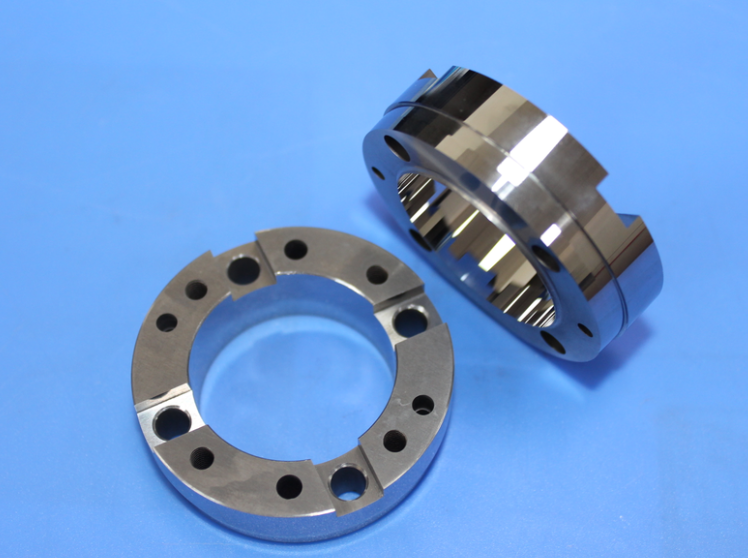

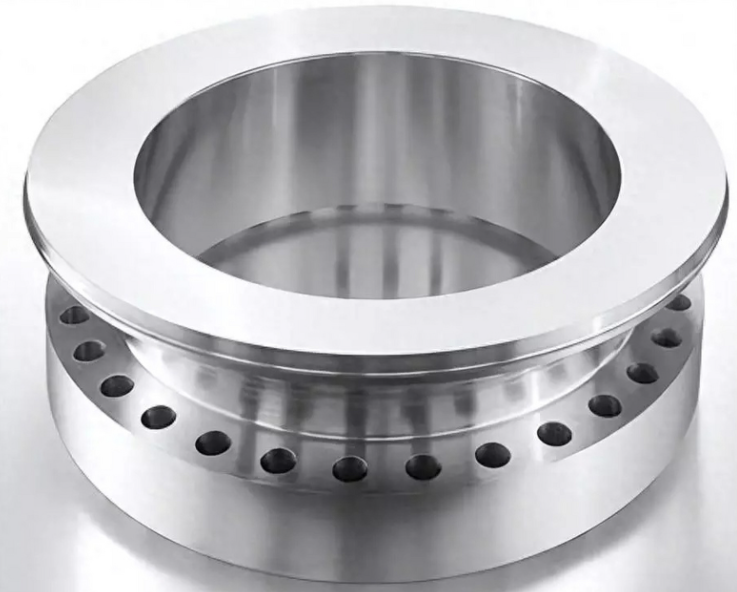

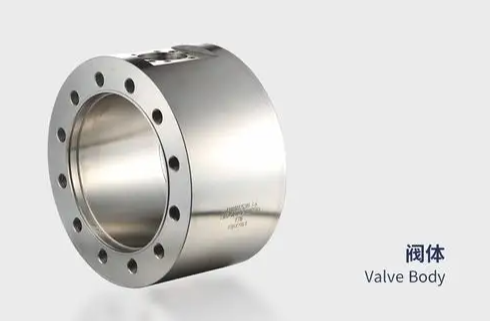

四、 Anwendungsfälle
