| Menge: | |
|---|---|
Funktionen Teile
Allgemeine Bearbeitung
Hardwarebündungen
Maschinenverarbeitung
| Hinterreihen -Chip Volles Abdeckblech ohne Chip | Wassertank und Chipbox |
| Rückwärts -Impact -Chip -Waschgerät | Voll funktionsfähiges Betriebsfeld und Handrad |
| Gürtelantriebsspindel | Sprinklerkühlsystem an der Spindelseite |
| Luftkühlsystem an der Spindelseite | Wärmeaustauschvorrichtung von Elektroschrank |
| Arbeitsbereich Reinigen Wasserpistole, Luftwaffe | Arbeitslicht und Alarmlicht |
| ATC |
| Kühl durch Spindel | 3 Achse Lineare Skala |

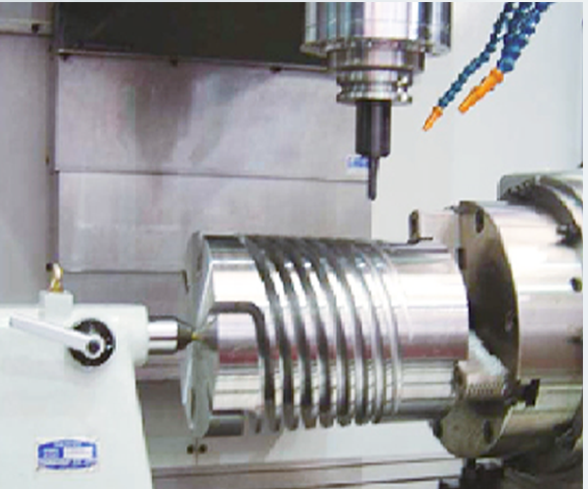

| Funktion der vierten Achse | Spindelölkühlfunktion |
| Direkte Verbindungsantriebsspindel | Öl-Wasser-Trenngerät |
| Werkstück und Werkzeugmessgerät | Tür offener Schalter |
| Parameter | Modell | VMC850E | VMC855E | VMC1060E | VMC1160E |
| Tisch | Tischgröße | 1000 × 550 | 1000 × 550 | 1200 × 600 | 1200 × 600 |
| maximales Werkstückgewicht | 500 | 500 | 800 | 800 | |
| T Slot -Nummernbreite Entfernung | 5-18 × 90 | 5-18 × 90 | 5-18 × 100 | 5-18 × 100 | |
| reisen | XYZ Reisen | 800/500/500 | 800/550/550 | 1000/600/600 | 1100/600/600 |
Maximale Entfernung von Spindel Nase zu Tischoberfläche | 150-650 | 150-650 | 120-720 | 120-720 | |
Spindelzentrum zu Z AIXs Oberfläche führen | 570 | 570 | 650 | 650 | |
| Spindel | Spindelmotorleistung | 7.5/11 | 7.5/11 | 11/15 | 11/15 |
| Max -Spindelgeschwindigkeit | 8000 | 8000 | 8000 | 8000 | |
| Spindelverjüngung | BT40 | BT40 | BT40 | BT40 | |
| füttern | 3 Achse schnelle Geschwindigkeit | 36/36/36 | 36/36/36 | 36/36/36 | 36/36/24 |
| Maximale Schneidgeschwindigkeit | 10 | 10 | 10 | 10 | |
| ATC | Pull Stud | MAS403 BT40-45 | MAS403 BT40-45 | MAS403 BT40-45 | MAS403 BT40-45 |
| ATC -Kapazität | Armtyp BT40-24T | Armtyp BT40-24T | Armtyp BT40-24T | Armtyp BT40-24T | |
| maximaler Durchmesser der Werkzeuglänge | 85 × 350 | 85 × 350 | 85 × 350 | 85 × 350 | |
| Genauigkeit | Positionierungsgenauigkeit | 0.005 | 0.005 | 0.005 | 0.005 |
| Wiederholbarkeitsgenauigkeit | 0.003 | 0.003 | 0.003 | 0.003 | |
| andere | CNC -System | HNC-818F | HNC-818F | HNC-818F | HNC-818F |
| Maschinengröße L × W × h | 2560*2450*2840 | 2560*2450*2840 | 3240*2530*2965 | 3240*2530*2965 | |
| Maschinengewicht | 4500 | 4500 | 5600 | 5600 |
| Parameter | Modell | VMC850 | VMC855 | VMC1160 | VMC1275 |
| Tisch | Tischgröße | 1000 × 500 | 1000 × 550 | 1200 × 600 | 1300 × 700 |
| maximales Werkstückgewicht | 500 | 500 | 800 | 1000 | |
| T Slot -Nummernbreite Entfernung | 5-18 × 90 | 5-18 × 90 | 5-18 × 100 | 5-18 × 100 | |
| reisen | XYZ Reisen | 800/500/500 | 800/550/550 | 1100/600/600 | 1200/750/600 |
Maximale Entfernung von Spindel Nase zu Tischoberfläche | 150-650 | 140-690 | 120-720 | 120-720 | |
Spindelzentrum zu Z AIXs Oberfläche führen | 570 | 595 | 650 | 750 | |
| Spindel | Spindelmotorleistung | 7.5/11 | 11/15 | 11/15 | 11/15 |
| Max -Spindelgeschwindigkeit | 8000 | 8000 | 8000 | 8000 | |
| Spindelverjüngung | BT40 | BT40 | BT40 | BT40 | |
| füttern | 3 Achse schnelle Geschwindigkeit | 48/48/36 | 36/36/24 | 36/36/36 | 36/36/24 |
| Maximale Schneidgeschwindigkeit | 10 | 10 | 10 | 10 | |
| ATC | Pull Stud | MAS403 BT40-45 | MAS403 BT40-45 | MAS403 BT40-45 | MAS403 BT40-45 |
| ATC -Kapazität | Armtyp BT40-24T | Armtyp BT40-24T | Armtyp BT40-24T | Armtyp BT40-24T | |
| maximaler Durchmesser der Werkzeuglänge | 85 × 350 | 85 × 350 | 85 × 350 | 85 × 350 | |
| Genauigkeit | Positionierungsgenauigkeit | 0.005 | 0.005 | 0.005 | 0.005 |
| Wiederholbarkeitsgenauigkeit | 0.003 | 0.003 | 0.004 | 0.004 | |
| andere | CNC -System | FANUC Siemens Mirsubishi | FANUC Siemens Mirsubishi | FANUC Siemens Mirsubishi | FANUC Siemens Mirsubishi |
| Maschinengröße L × W × h | 2700 × 2400 × 2700 | 2700 × 2400 × 2750 | 3200 × 2500 × 2800 | 3450 × 2750 × 2800 | |
| Maschinengewicht | 5300 | 5800 | 7000 | 8500 |

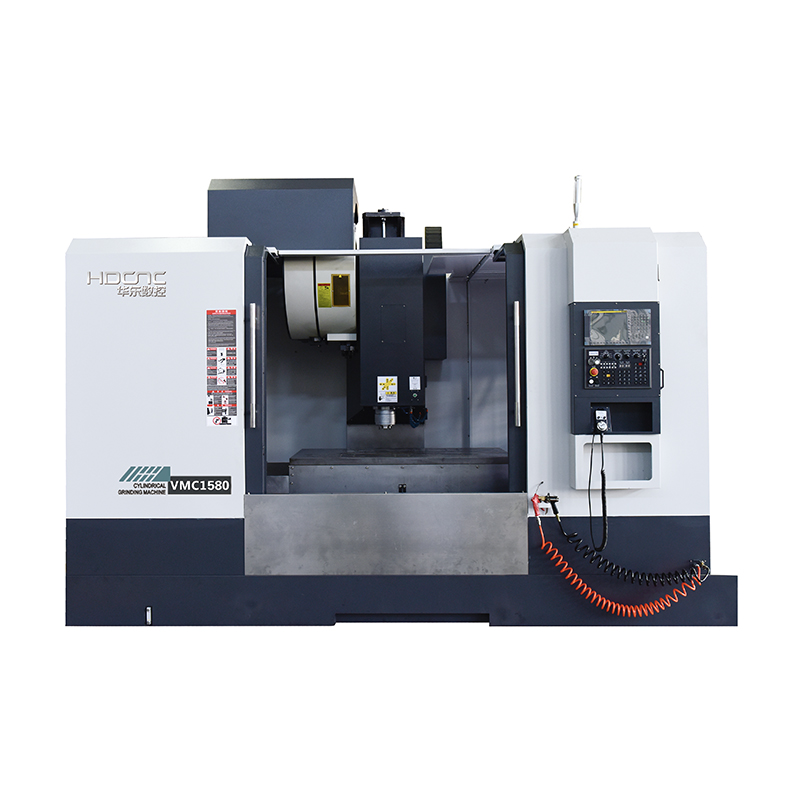

| Parameter | Modell | VMC1370 | VMC1580 |
| Tisch | Tischgröße | 1400 × 700 | 1600*800 |
| maximales Werkstückgewicht | 1200 | 1500 | |
| T Slot -Nummernbreite Entfernung | 5-18 × 110 | 7-18 × 110 | |
| reisen | XYZ Reisen | 1300/700/700 | 1500/800/700 |
| Maximale Entfernung von Spindelnase zu Tischoberfläche | 120-820 | 185-855 | |
| Spindelzentrum zur Z AIXS -Führungsoberfläche | 750 | 855 | |
| Spindel | Spindelmotorleistung | 11/15 | 11/15 |
| Max -Spindelgeschwindigkeit | 8000 | 8000 | |
| Spindelverjüngung | BT40 | BT40 | |
| füttern | 3 Achse schnelle Geschwindigkeit | 24/24/24 | 20/20/20 |
| Maximale Schneidgeschwindigkeit | 10 | 10 | |
| ATC | Pull Stud | MAS403 BT40-45 | MAS403 BT50-45 |
| ATC -Kapazität | Armtyp BT40-24T | Armtyp BT50-24T | |
| maximaler Durchmesser der Werkzeuglänge | 85 × 350 | 125 × 300 | |
| Genauigkeit | Positionierungsgenauigkeit | 0.006 | 0.006 |
| Wiederholbarkeitsgenauigkeit | 0.004 | 0.005 | |
| andere | CNC -System | Fanuc/Siemens/Mirsubishi | Fanuc/Siemens/Mirsubishi |
| Maschinengröße L × W × h | 3580 × 2800 × 2850 | 4150*3370*2900 | |
| Maschinengewicht | 9800 | 14800 |

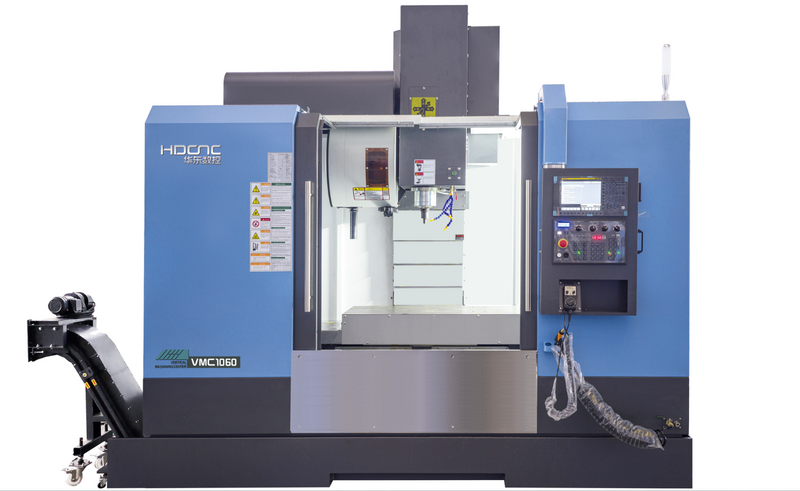

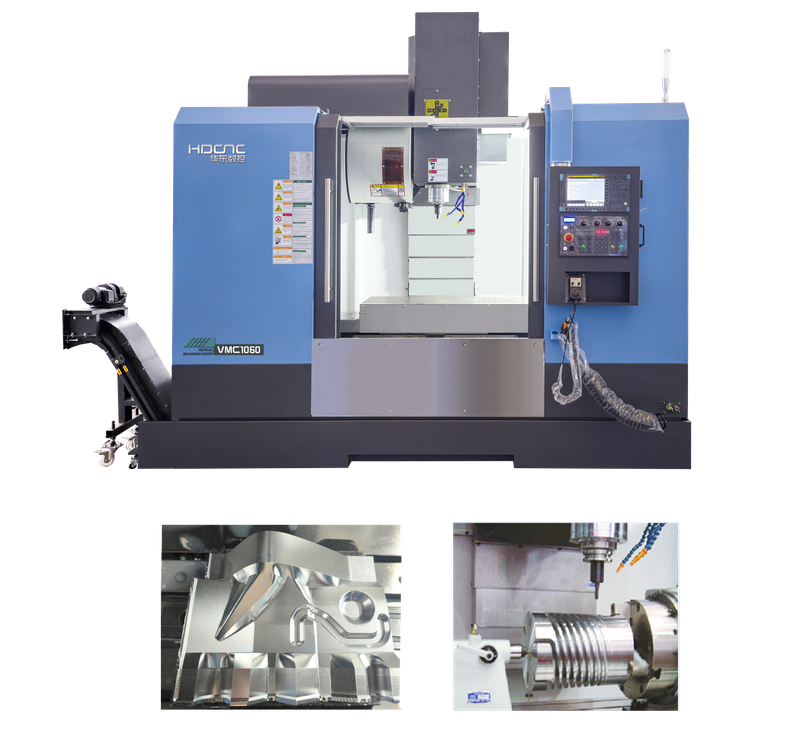

| Parameter | Modell | VMC1060 | VMC1680 | VMC1890 |
| Tisch | Tischgröße | 1200*600 | 1700 × 800 | 2000 × 900 |
| maximales Werkstückgewicht | 800 | 1500 | 2000 | |
| T Slot -Nummernbreite Entfernung | 5-18 × 100 | 7-22 × 110 | 7-22 × 125 | |
| reisen | XYZ Reisen | 1000/600/600 | 1600/800/700 | 1800/900/800 |
| Maximale Entfernung von Spindelnase zu Tischoberfläche | 120-720 | 190-890 | 150-950 | |
| Spindelzentrum zur Z AIXS -Führungsoberfläche | 650 | 855 | 950 | |
| Spindel | Spindelmotorleistung | 11/15 | 11/15 | 15/18.5 |
| Max -Spindelgeschwindigkeit | 8000 | 8000 | 8000 | |
| Spindelverjüngung | BT40 | BT40 | BT50 | |
| füttern | 3 Achse schnelle Geschwindigkeit | 36/36/24 | 20/20/20 | 18/18/15 |
| Maximale Schneidgeschwindigkeit | 10 | 10 | 10 | |
| ATC | Pull Stud | MAS403 BT50-45 | MAS403 BT50-45 | MAS403 BT50-45 |
| ATC -Kapazität | Armtyp BT50-24T | Armtyp BT50-24T | Armtyp BT50-24T | |
| maximaler Durchmesser der Werkzeuglänge | 85 × 350 | 125 × 300 | 125 × 300 | |
| Genauigkeit | Positionierungsgenauigkeit | 0.005 | 0.007 | 0.007 |
| Wiederholbarkeitsgenauigkeit | 0.004 | 0.005 | 0.005 | |
| andere | CNC -System | Fanuc/Siemen S/Mirsubishi | Fanuc/Siemens /Mirsubishi | Fanuc/Siemens /Mirsubishi |
| Maschinengröße L × W × h | 3200*2500*2800 | 4150 × 3370 × 2900 | 4800 × 3400 × 3300 | |
| Maschinengewicht | 7000 | 13400 | 15800 |
• Maschinen -Drehmoment, schnelle Reaktionseigenschaften, geeignet für Automobil-, Schimmel-, Hardware- und andere mechanische Verarbeitungsanforderungen.
• Teile nach einer Klemme können mit hoher Präzision abgeschlossen werden, langweilig, Bohrungen, Klopfen und andere Verarbeitung.
Funktionen Teile
Allgemeine Bearbeitung
Hardwarebündungen
Maschinenverarbeitung
| Hinterreihen -Chip Volles Abdeckblech ohne Chip | Wassertank und Chipbox |
| Rückwärts -Impact -Chip -Waschgerät | Voll funktionsfähiges Betriebsfeld und Handrad |
| Gürtelantriebsspindel | Sprinklerkühlsystem an der Spindelseite |
| Luftkühlsystem an der Spindelseite | Wärmeaustauschvorrichtung von Elektroschrank |
| Arbeitsbereich Reinigen Wasserpistole, Luftwaffe | Arbeitslicht und Alarmlicht |
| ATC |
| Kühl durch Spindel | 3 Achse Lineare Skala |
| Funktion der vierten Achse | Spindelölkühlfunktion |
| Direkte Verbindungsantriebsspindel | Öl-Wasser-Trenngerät |
| Werkstück und Werkzeugmessgerät | Tür offener Schalter |
| Parameter | Modell | VMC850E | VMC855E | VMC1060E | VMC1160E |
| Tisch | Tischgröße | 1000 × 550 | 1000 × 550 | 1200 × 600 | 1200 × 600 |
| maximales Werkstückgewicht | 500 | 500 | 800 | 800 | |
| T Slot -Nummernbreite Entfernung | 5-18 × 90 | 5-18 × 90 | 5-18 × 100 | 5-18 × 100 | |
| reisen | XYZ Reisen | 800/500/500 | 800/550/550 | 1000/600/600 | 1100/600/600 |
Maximale Entfernung von Spindel Nase zu Tischoberfläche | 150-650 | 150-650 | 120-720 | 120-720 | |
Spindelzentrum zu Z AIXs Oberfläche führen | 570 | 570 | 650 | 650 | |
| Spindel | Spindelmotorleistung | 7.5/11 | 7.5/11 | 11/15 | 11/15 |
| Max -Spindelgeschwindigkeit | 8000 | 8000 | 8000 | 8000 | |
| Spindelverjüngung | BT40 | BT40 | BT40 | BT40 | |
| füttern | 3 Achse schnelle Geschwindigkeit | 36/36/36 | 36/36/36 | 36/36/36 | 36/36/24 |
| Maximale Schneidgeschwindigkeit | 10 | 10 | 10 | 10 | |
| ATC | Pull Stud | MAS403 BT40-45 | MAS403 BT40-45 | MAS403 BT40-45 | MAS403 BT40-45 |
| ATC -Kapazität | Armtyp BT40-24T | Armtyp BT40-24T | Armtyp BT40-24T | Armtyp BT40-24T | |
| maximaler Durchmesser der Werkzeuglänge | 85 × 350 | 85 × 350 | 85 × 350 | 85 × 350 | |
| Genauigkeit | Positionierungsgenauigkeit | 0.005 | 0.005 | 0.005 | 0.005 |
| Wiederholbarkeitsgenauigkeit | 0.003 | 0.003 | 0.003 | 0.003 | |
| andere | CNC -System | HNC-818F | HNC-818F | HNC-818F | HNC-818F |
| Maschinengröße L × W × h | 2560*2450*2840 | 2560*2450*2840 | 3240*2530*2965 | 3240*2530*2965 | |
| Maschinengewicht | 4500 | 4500 | 5600 | 5600 |
| Parameter | Modell | VMC850 | VMC855 | VMC1160 | VMC1275 |
| Tisch | Tischgröße | 1000 × 500 | 1000 × 550 | 1200 × 600 | 1300 × 700 |
| maximales Werkstückgewicht | 500 | 500 | 800 | 1000 | |
| T Slot -Nummernbreite Entfernung | 5-18 × 90 | 5-18 × 90 | 5-18 × 100 | 5-18 × 100 | |
| reisen | XYZ Reisen | 800/500/500 | 800/550/550 | 1100/600/600 | 1200/750/600 |
Maximale Entfernung von Spindel Nase zu Tischoberfläche | 150-650 | 140-690 | 120-720 | 120-720 | |
Spindelzentrum zu Z AIXs Oberfläche führen | 570 | 595 | 650 | 750 | |
| Spindel | Spindelmotorleistung | 7.5/11 | 11/15 | 11/15 | 11/15 |
| Max -Spindelgeschwindigkeit | 8000 | 8000 | 8000 | 8000 | |
| Spindelverjüngung | BT40 | BT40 | BT40 | BT40 | |
| füttern | 3 Achse schnelle Geschwindigkeit | 48/48/36 | 36/36/24 | 36/36/36 | 36/36/24 |
| Maximale Schneidgeschwindigkeit | 10 | 10 | 10 | 10 | |
| ATC | Pull Stud | MAS403 BT40-45 | MAS403 BT40-45 | MAS403 BT40-45 | MAS403 BT40-45 |
| ATC -Kapazität | Armtyp BT40-24T | Armtyp BT40-24T | Armtyp BT40-24T | Armtyp BT40-24T | |
| maximaler Durchmesser der Werkzeuglänge | 85 × 350 | 85 × 350 | 85 × 350 | 85 × 350 | |
| Genauigkeit | Positionierungsgenauigkeit | 0.005 | 0.005 | 0.005 | 0.005 |
| Wiederholbarkeitsgenauigkeit | 0.003 | 0.003 | 0.004 | 0.004 | |
| andere | CNC -System | FANUC Siemens Mirsubishi | FANUC Siemens Mirsubishi | FANUC Siemens Mirsubishi | FANUC Siemens Mirsubishi |
| Maschinengröße L × W × h | 2700 × 2400 × 2700 | 2700 × 2400 × 2750 | 3200 × 2500 × 2800 | 3450 × 2750 × 2800 | |
| Maschinengewicht | 5300 | 5800 | 7000 | 8500 |
| Parameter | Modell | VMC1370 | VMC1580 |
| Tisch | Tischgröße | 1400 × 700 | 1600*800 |
| maximales Werkstückgewicht | 1200 | 1500 | |
| T Slot -Nummernbreite Entfernung | 5-18 × 110 | 7-18 × 110 | |
| reisen | XYZ Reisen | 1300/700/700 | 1500/800/700 |
| Maximale Entfernung von Spindelnase zu Tischoberfläche | 120-820 | 185-855 | |
| Spindelzentrum zur Z AIXS -Führungsoberfläche | 750 | 855 | |
| Spindel | Spindelmotorleistung | 11/15 | 11/15 |
| Max -Spindelgeschwindigkeit | 8000 | 8000 | |
| Spindelverjüngung | BT40 | BT40 | |
| füttern | 3 Achse schnelle Geschwindigkeit | 24/24/24 | 20/20/20 |
| Maximale Schneidgeschwindigkeit | 10 | 10 | |
| ATC | Pull Stud | MAS403 BT40-45 | MAS403 BT50-45 |
| ATC -Kapazität | Armtyp BT40-24T | Armtyp BT50-24T | |
| maximaler Durchmesser der Werkzeuglänge | 85 × 350 | 125 × 300 | |
| Genauigkeit | Positionierungsgenauigkeit | 0.006 | 0.006 |
| Wiederholbarkeitsgenauigkeit | 0.004 | 0.005 | |
| andere | CNC -System | Fanuc/Siemens/Mirsubishi | Fanuc/Siemens/Mirsubishi |
| Maschinengröße L × W × h | 3580 × 2800 × 2850 | 4150*3370*2900 | |
| Maschinengewicht | 9800 | 14800 |
| Parameter | Modell | VMC1060 | VMC1680 | VMC1890 |
| Tisch | Tischgröße | 1200*600 | 1700 × 800 | 2000 × 900 |
| maximales Werkstückgewicht | 800 | 1500 | 2000 | |
| T Slot -Nummernbreite Entfernung | 5-18 × 100 | 7-22 × 110 | 7-22 × 125 | |
| reisen | XYZ Reisen | 1000/600/600 | 1600/800/700 | 1800/900/800 |
| Maximale Entfernung von Spindelnase zu Tischoberfläche | 120-720 | 190-890 | 150-950 | |
| Spindelzentrum zur Z AIXS -Führungsoberfläche | 650 | 855 | 950 | |
| Spindel | Spindelmotorleistung | 11/15 | 11/15 | 15/18.5 |
| Max -Spindelgeschwindigkeit | 8000 | 8000 | 8000 | |
| Spindelverjüngung | BT40 | BT40 | BT50 | |
| füttern | 3 Achse schnelle Geschwindigkeit | 36/36/24 | 20/20/20 | 18/18/15 |
| Maximale Schneidgeschwindigkeit | 10 | 10 | 10 | |
| ATC | Pull Stud | MAS403 BT50-45 | MAS403 BT50-45 | MAS403 BT50-45 |
| ATC -Kapazität | Armtyp BT50-24T | Armtyp BT50-24T | Armtyp BT50-24T | |
| maximaler Durchmesser der Werkzeuglänge | 85 × 350 | 125 × 300 | 125 × 300 | |
| Genauigkeit | Positionierungsgenauigkeit | 0.005 | 0.007 | 0.007 |
| Wiederholbarkeitsgenauigkeit | 0.004 | 0.005 | 0.005 | |
| andere | CNC -System | Fanuc/Siemen S/Mirsubishi | Fanuc/Siemens /Mirsubishi | Fanuc/Siemens /Mirsubishi |
| Maschinengröße L × W × h | 3200*2500*2800 | 4150 × 3370 × 2900 | 4800 × 3400 × 3300 | |
| Maschinengewicht | 7000 | 13400 | 15800 |
• Maschinen -Drehmoment, schnelle Reaktionseigenschaften, geeignet für Automobil-, Schimmel-, Hardware- und andere mechanische Verarbeitungsanforderungen.

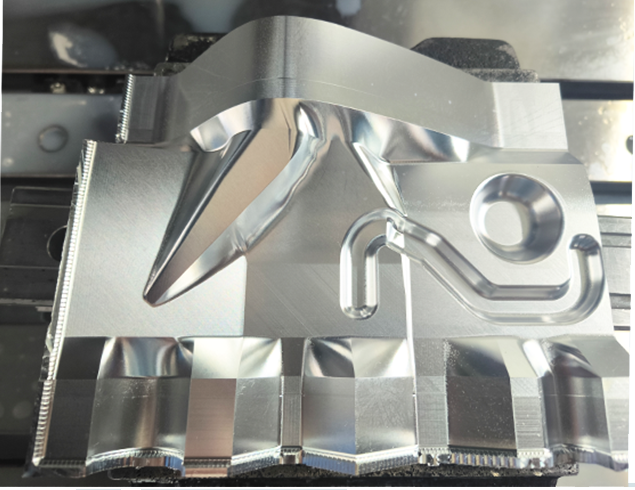

• Teile nach einer Klemme können mit hoher Präzision abgeschlossen werden, langweilig, Bohrungen, Klopfen und andere Verarbeitung.
