| Menge: | |
|---|---|
Kohlefahrtmaschine
Baumaschinen
Schwere LKW -Armaturen
Hochspannung elektrisch
Hochspannung elektrisch
Erdölmaschinerie
24 T ATC | Spindelluftvorhangstaubkontrollsystem | Werkstückkühlsystem | CNC -Rotary -Tabelle der gleichen Division | Automatisches Schmiersystem |
Spiralchipentfernungsvorrichtung | Kettenplatten -Chip -Entferner | Integraler Abdeckung | Tool und Toolbox | Fundamentschraube und Nivellieren von Keilen |
| Siemens828d System | 30/32/40 T ATC | Drei Äxte Gitterherrscher | Ölabscheidergerät |
| Werkzeugeinstellungsgerät | ZF -Getriebe | Messvorrichtung für Werkstück | 0,001 ° Rotationstisch |
| Modell | Einheit | HLC500 | HLC630 | HLC800 | HLC1000 |
| Tischgröße | mm | 500 × 500 | 630 × 630 | 800 × 800 | 1000 × 1000 |
| maximales Ladegewicht | kg | 500/600 | 2000/800 | 2000/800 | 3000/5000 |
| Tischunterteilung | ° | 1 ° × 360/0,001 | 1 ° × 360/0,001 | 1 ° × 360/0,001 | 1 ° × 360/0,001 |
| Zahlenbreite Distanz | mm | 5 × 18 × 100 | 5 × 18 × 125 | 5 × 22 × 160 | 5 × 22 × 200 |
| XYZ Reisen | mm | 800/600/600 | 1000/800/900 | 1200/900/900 | 1800/1400/1400 |
| Schnelle Geschwindigkeit (xyz) | m/min | 24/15/24 | 24/15/24 | 24/15/24 | 9/9/12 |
| XYZ Schneidgeschwindigkeit | mm/min | 1-8000 | 1-8000 | 1-8000 | 1-5000 |
| Spindelmitte zu Tischoberfläche | mm | 50-650 | 0-800 | 0-900 | 130-1530 |
| Spindelnase zu Tischmitte | mm | 150-750 | 200-1100 | 220-1120 | 250-1650 |
| Spindelgeschwindigkeit | Drehzahl | 6000 | 6000 | 6000 | 6000 |
| Spindelkraft | KW | 11/15 | 15/18.5 | 15/18.5 | 18.5/22 |
| Werkzeughaltertyp | BT50 | BT50 | BT50 | BT50 | |
| Pull Stud | BT50-45 ° | BT50-45 ° | BT50-45 ° | BT50-45 ° | |
| ATC -Kapazität | 24/32/40 | 24/32/40 | 24/32/40 | 30/32/40 | |
| Werkzeugänderungszeit | s | 3.5 | 3.5 | 3.5 | 8 |
| Max -Werkzeuggewicht | kg | 25 | 25 | 25 | 25 |
| maximaler Werkzeugdurchmesser | mm | Φ110/φ220 | Φ110/φ220 | Φ110/φ220 | Φ112/φ220 |
| Luftdruck | MPA | 0,6-0,8 | 0,6-0,8 | 0,6-0,8 | 0,6-0,8 |
| Maschinengewicht | kg | 10800 | 13000 | 14000 | 28000 |
| Maschine Gesamtgröße | mm | 3800 × 3000 × 3020 | 4300 × 3150 × 3800 | 4300 × 3150 × 3900 | 7400 × 5900 × 3820 |
| Modell | Einheit | HLC500S | HLC630S | HLC1000S | HLC1250 |
| Tischgröße | mm | 500 × 600 | 630 × 700 | 1000 × 1000 | 1250 × 1250 |
| maximales Ladegewicht | kg | 600 | 950 | 1500 | 3000/5000 |
| Tischunterteilung | ° | 1 ° × 360/0,001 | 1 ° × 360/0,001 | 1 ° × 360/0,001 | 1 ° × 360/0,001 |
| Zahlenbreite Distanz | mm | 5 × 18 × 100 | 5 × 22 × 125 | 5 × 22 × 125 | 7 × 22 × 160 |
| XYZ Reisen | mm | 800/620/600 | 1050/750/900 | 1600/1000/1000 | 1800/1400/1400 |
| Schnelle Geschwindigkeit (xyz) | m/min | 24/15/24 | 24/15/24 | 18/18/18 | 9/9/12 |
| XYZ Schneidgeschwindigkeit | mm/min | 1-8000 | 1-8000 | 1-5000 | 1-5000 |
| Spindelmitte zu Tischoberfläche | mm | 40-660 | 120-870 | 120-1120 | 80-1480 |
| Spindelnase zu Tischmitte | mm | 160-760 | 130-1030 | 220-1220 | 250-1650 |
| Spindelgeschwindigkeit | Drehzahl | 6000 | 6000 | 6000 | 6000 |
| Spindelkraft | KW | 11/15 | 15/18.5 | 15/18.5 | 18.5/22 |
| Werkzeughaltertyp | BT50 | BT50 | BT50 | BT50 | |
| Pull Stud | BT50-45 ° | BT50-45 ° | BT50-45 ° | BT50-45 ° | |
| ATC -Kapazität | 24/32/40 | 24/32/40 | 30/32/40 | 30/32/40 | |
| Werkzeugänderungszeit | s | 3.5 | 3.5 | 7.5 | 8 |
| Max -Werkzeuggewicht | kg | 25 | 25 | 25 | 25 |
| maximaler Werkzeugdurchmesser | mm | Φ110/φ220 | Φ110/φ220 | Φ125/φ240 | Φ112/φ200 |
| Luftdruck | MPA | 0,6-0,8 | 0,6-0,8 | 0,6-0,8 | 0,6-0,8 |
| Maschinengewicht | kg | 10000 | 13500 | 20000 | 30000 |
| Maschine Gesamtgröße | mm | 3800 × 2800 × 2900 | 4300 × 3150 × 3600 | 6400 × 5500 × 3820 | 7400 × 5900 × 3820 |

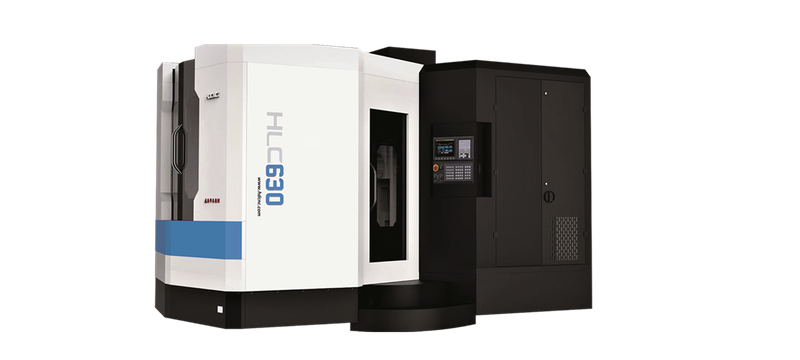

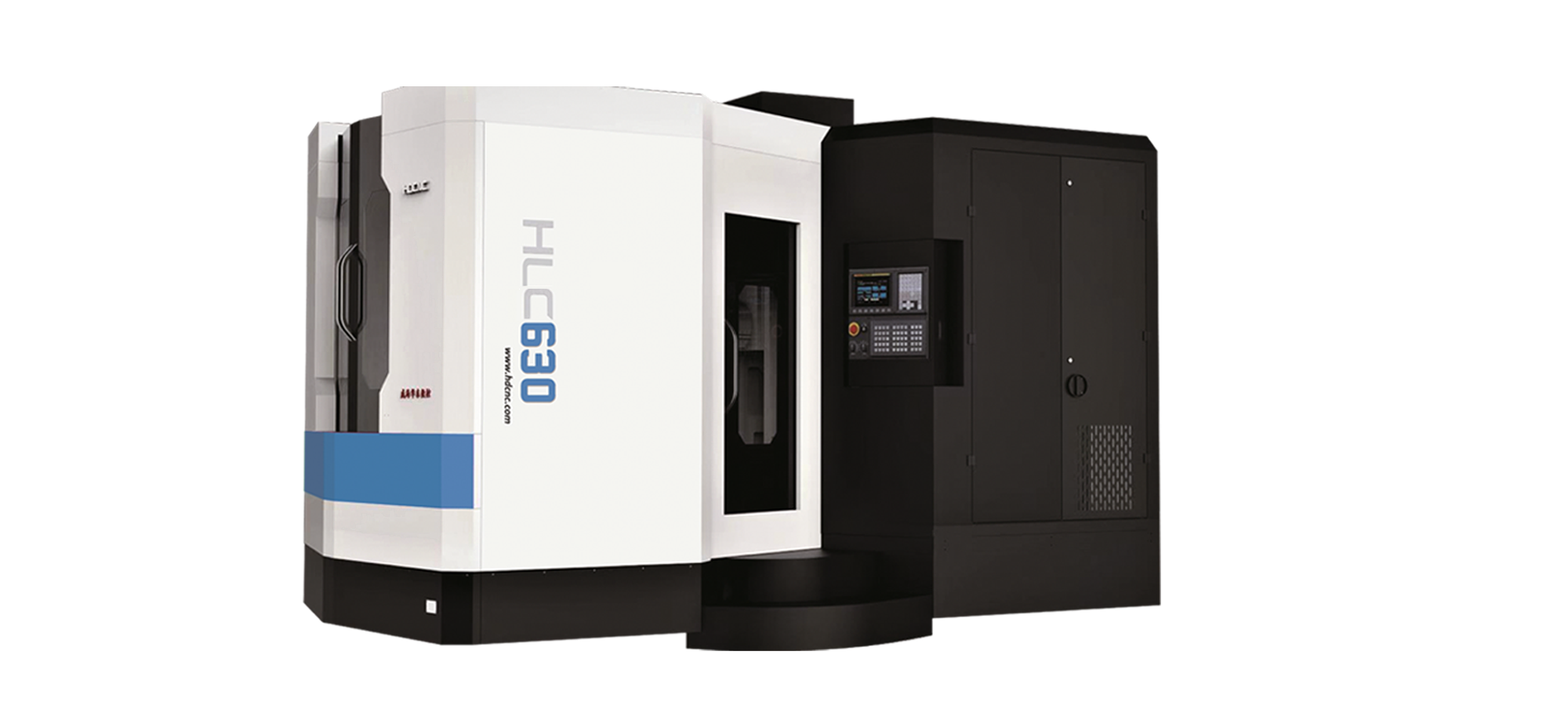

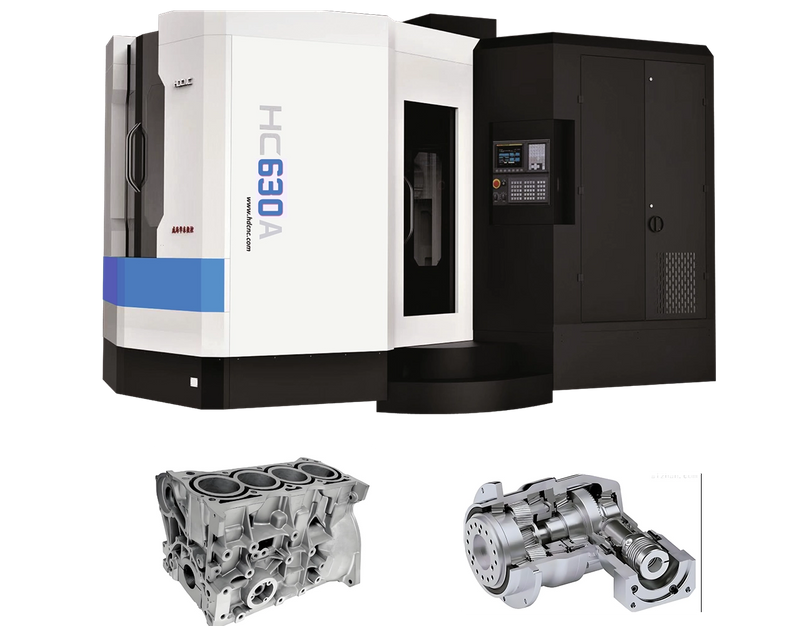

HLC series horizontal machining center as a whole continued HC500A, HC630A, HC800A hard rails lying machine tool structure,using inverted 'T 'shape structure, one-piece base, before bed one-piece structure with the base, the linear coordinate guide rail are overloaded high precision roller contour line, the high speed machine tool teed little vibration, low speed teed without crawling, can carry heavy load cutting, and has eine hohe Präzisionsstabilität und dynamische Reaktion. Die Maschine kann das Fanuc- und Siemens -System, einen Rotationstisch, Wechselstrom, Spindel, Schiene, Schraube Taiwan -Marken auswählen.
Säulentür -Rahmen, Doppelwandkastenmechanismus, gute Starrheit, Spindelmitte Linie und Spalte zwei Führungsschienermitte Die gleiche Ebene, Spindelsystemdeformation ist gering, hohe Verarbeitungsgenauigkeit.
Langspannenführung Schienengestaltung, starke Lagerkapazität, Maschine insgesamt Starrheit gut
Ausgestattet mit einem hochpräziigen Rotary -Tisch geeigneter Torkasten, Maschinenbasis, Säule und anderer polyedrischer Teileverarbeitung, kann ein Klemme Mahlen, Bohrungen, Bohrungen abschließen
