| Menge: | |
|---|---|
Autoteile
Maschinenhersteller
Militärische Luft- und Raumfahrt
Schimmel
| Kühlmittelsystem | Hydraulische Station | Schmiersystem | Arbeitslicht | Nivellierkeile |
| Fundamentschraube | Radflansch | Radwuchtwelle | Werkzeug und Werkzeugkasten | magnetische Spannplatte, |
| Standardrad. | SPS-Steuerung | Berührter Bildschirm | Bedienungsanleitung | Fundamentschraube |
Staubsammlung Gerät | Papierfilter | magisches Trennzeichen | rad waage stehen | DRO der YZ-Achse |
| Beschreibung | Einheit | SG2050AHR SG2050AHD | SGA2550AHR SGA2550AHD | SGA3063AHR SGA3063AHD |
Tischgröße (L * B) | mm | 200*460 | 250*500 | 635*305 |
Abstand von der Spindelmitte zum Arbeitstisch | mm | 450 | 450 | 580 |
max.Laden der Tabelle (einschließlich magentic Futter) | 120 | 180 | 270 | |
Magnetspannplatte Größe | mm | 200*460 | 250*500 | 300*600 |
Radgröße (OD * Breite * ID) | mm | 200*20*31,75 | 200*20*31,75 | 350*40*127 |
Spindeldrehzahl (stufenlos) | U/Min | 2850 | 2850 | 1450 |
Arbeitstischgeschwindigkeit | m/Min | 7-23 | 7-23 | 7-23 |
Vertikaler automatischer Vorschub | mm/Hub | 0,005/0,01/0,02/0,03/0,04/0,05 | ||
Eilgang Vertikalvorschub (Motor) | mm/Min | 460 | ||
Quervorschub per Handrad pro Teilung | mm | 0.02 | ||
Automatischer Quervorschub | mm/Min | 0,1-8 | ||
Eilgang quer | mm/Min | 990 | ||
Spindelmotor | KW | 1.5 | 2.2 | 5.5 |
Hydraulischer Motor | KW | 0.75 | 2.2 | |
Kühlmittelmotor | KW | 0.04 | 0.125 | |
Anhebender Servomotor | KW | 0,25 (AHR) 0,5 (AHD) | ||
Quervorschubmotor | KW | 0.04 | ||
Gesamtnennleistung | KW | 3 | 3.7 | 9 |
Oberflächenrauheit | μm | Ra0,63 | ||
Beschreibung | Einheit | SGA30100AHR SGA30100AHD | SGA4080AHR SGA4080AHD | SGA40100AHR SGA40100AHD |
Tischgröße (L * B) | mm | 305*1050 | 406*813 | 406*1020 |
Abstand von der Spindelmitte zum Arbeitstisch | mm | 580 | ||
max.Laden der Tabelle (einschließlich magentic Futter) | 400 | 500 | 600 | |
Magnetspannplatte Größe | mm | 300*1000 | 400*800 | 400*1000 |
Radgröße (OD * Breite * ID) | mm | 350*40*127 | 350*40*127 | 350*40*127 |
Spindeldrehzahl (stufenlos) | U/Min | 1450 | 1450 | 1450 |
Arbeitstischgeschwindigkeit | m/Min | 7-23 | 7-23 | 7-23 |
Vertikaler automatischer Vorschub | mm/Hub | 0,005/0,01/0,02/0,03/0,04/0,05 | ||
Eilgang Vertikalvorschub (Motor) | mm/Min | 460 | ||
Quervorschub per Handrad pro Teilung | mm | 0.02 | ||
Automatischer Quervorschub | mm/Min | 0,1-8 | ||
Eilgang quer | mm/Min | 990 | ||
Spindelmotor | KW | 5.5 | 5.5 | 5.5 |
Hydraulischer Motor | KW | 2.2 | ||
Kühlmittelmotor | KW | 0.125 | ||
Anhebender Servomotor | KW | 0,25 (AHR) 0,5 (AHD) | ||
Quervorschubmotor | KW | 0.04 | ||
Gesamtnennleistung | KW | 9 | ||
Oberflächenrauheit | μm | Ra0,63 | ||

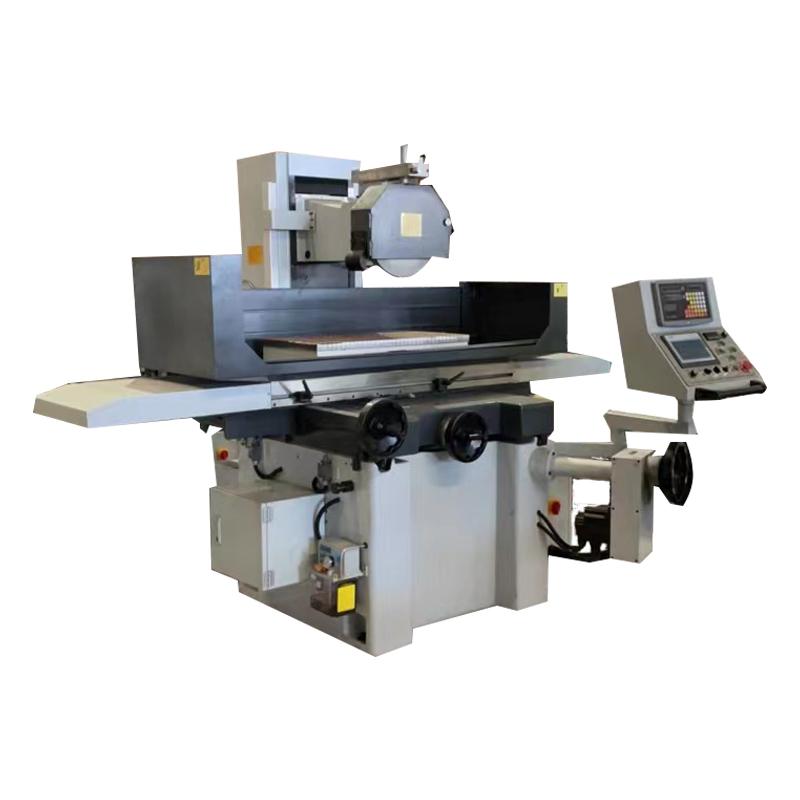

Fundament aus hochfestem Gusseisen
Maschinenlängsbewegungen hydraulisch oder manuell;
Querbewegungen manuell oder Frequenzmotorantriebe;
Vertikale Antriebe durch Servomotor, SPS-Steuerung zur Realisierung des automatischen Vorschubs (AHD-Modell)
Vertikalantriebe durch schnellen Motor (AHR-Modell)
Die Säule verwendet eine Stahlführungsschiene, um die Steifigkeit zu verbessern
Der Schleifkopf nimmt einen hochpräzisen Wälzlager-Spindelsatz an, der auf einer Hülse montiert ist, wodurch ein hochpräzises und hochfeines Schleifen erzielt werden kann
