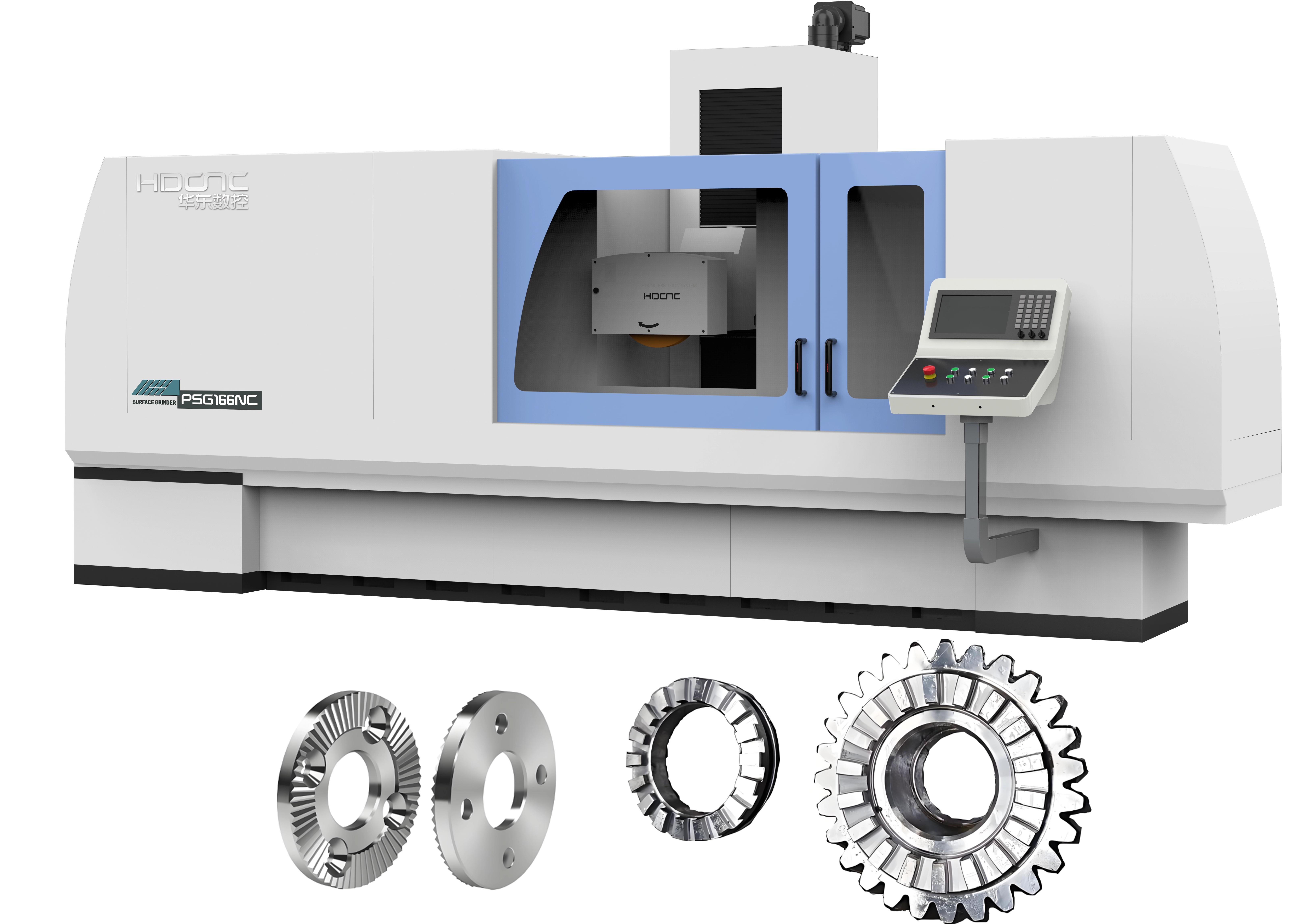

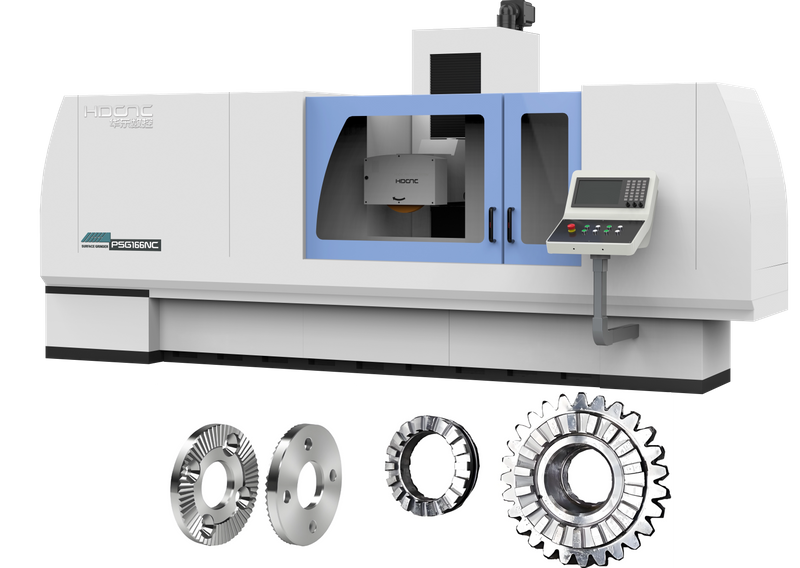

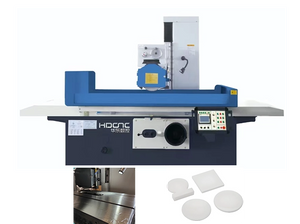

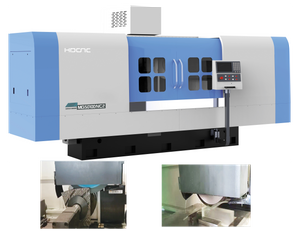

PSG166NC -Serie Präzisions -CNC -Schleifmaschine

一、 INS -Tradition

1. Dieses Produkt ist eine säulenbewegende, präzisen CNC-Oberflächenschleife mit T-förmiger Layout . Die Maschine ist mit einer rationalen Struktur ausgestattet und bietet ausreichende statische, dynamische und thermische Steifheit für die stabile Ausgabe. Advanced Technology sorgt dafür, dass das System eine hohe dynamische Leistung aufrechterhält. Das ausgewählte Servo Drive -System verfügt über eine hohe Genauigkeit, Zuverlässigkeit und schnelle Reaktionsgeschwindigkeit.

2. Der Schleifkopf bewegt sich vertikal entlang der Säulenhandbuch (y-Achse), die Säule bewegt sich horizontal entlang der hinteren Führung des Bettes (Z-Achse), und der Arbeitsplatz bewegt sich seitlich entlang der Bettanleitung (X-Achse). Durch das CNC-System gesteuert, können Y- und Z-Achsen zusammen mit einer Roller-Kommode arbeiten, um speziell geformtes Raddressing durchzuführen und das Profiloberflächenschleifen zu erreichen.

    Die X- und Z -Achsen können auch zusammenarbeiten, um das Mahlen von gekrümmten Oberflächen wie Bögen zu ermöglichen.

3. Die Säule hat eine Boxrahmenstruktur mit einem Doppelwanddesign, wodurch die strukturelle Starrheit verbessert wird. Die Basisbewegungshandbuch verwendet eine hochpräzise lineare Führung mit vorbelasteter, spaltfreier Bewegung.

    Die Vorwärts- und Rückwärtsbewegung wird von einem Servomotor angetrieben, der mit einem hochpräzisen linearen Encoder gepaart ist, der eine Präzisionskugelschraube für genaue Futtermittel vorantreibt.

V.

    Seine Bewegung wird von einem Servomotor angetrieben, der eine Präzisionskugelschraube für schnelle Bewegung und präzise Futtermittel antreibt.

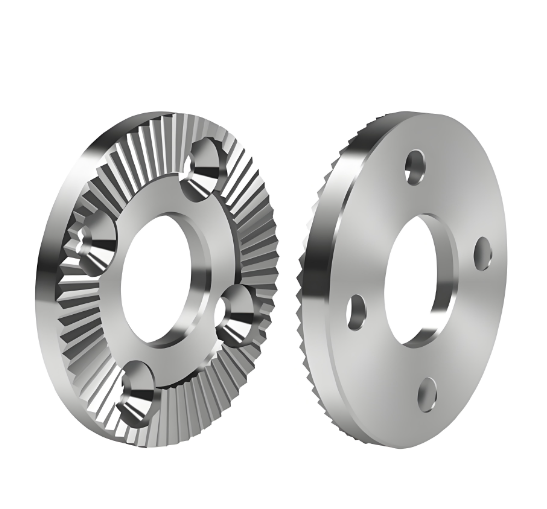

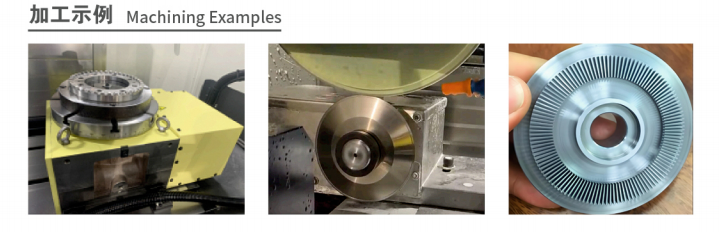

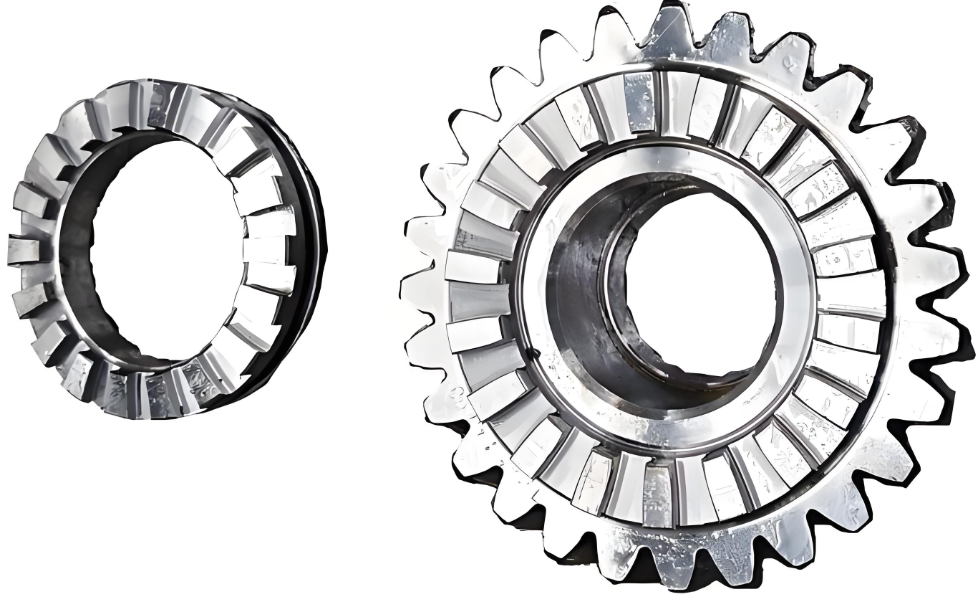

5. Ein CNC -Rotationstisch ist auf der Arbeitstabelle als vierte Achse der Hauptmaschine installiert, wodurch eine präzise Indizierung und Drehung für das Schleifen von Zahnradwellen und Zahnradprofilen ermöglicht werden.

6. Die Maschine ist mit einem Diamantrollen -Dressinggerät ausgestattet, das speziell für das Anziehen des Zahnradprofils des Rades ausgelegt ist.

二、  Hauptspezifikationen der Werkzeugmaschine Hauptspezifikationen
