| Menge: | |
|---|---|
Autoteile
Maschinenhersteller
Schimmel
| Cooltant System | Arbeitslicht | Nivellieren von Keilen | Fundamentschraube | Radflansch |
| RAD -Balance -Laube | Magnetisches Chuck | Standardrad | Betriebshandbuch | Raddressingbasis |
Diamantstift | Magetischer Separator | RAD -Ausgleichsstand | Dro |
Beschreibung | Einheit | M7130a | |
Tabellengröße (l*w) | mm | 1000*300 | |
Max.grindiergröße des Werkstücks (L*W) | mm | 1000*300*400 | |
Längsreise | mm | 200-1100 | |
Tabelle Längsgeschwindigkeit | mm/min | 3-27 | |
T-Slot der Tabelle (Nr.*Breite) | mm | 3*18 | |
Abstand von Spindelmitte zu Tischoberfläche | mm | 600 | |
Max. Beladung des Tisches (einschließlich magentischer Chuck) | 470 | ||
Magnetische Läutergröße | mm | 300*1000 | |
Radgröße (OD*Breite*id) | mm | 400*40*127 | |
Spindelgeschwindigkeit (schrittlos) | r/min | 1440 | |
Arbeitstablegeschwindigkeit | m/min | 3-27 | |
Radhead Querbewegung | Kontinuierliche Futterrate | m/min | 0,5-4,5 |
Zeitweise Futtermittel | mm/t | 3-30 | |
Vertikale Radbewegung | Schnelle Geschwindigkeit | mm/min | 400 |
Handradfutter pro Gra. | Mm/gra. | 0.005 | |
Handradfutter pro Drehzahl. | Mm/rev. | 0.645 | |
Spindelmotor | KW | 7.5 | |
Hydraulikmotor | KW | 3 | |
Kühlmotor | KW | 0.125 | |
Motor erhöhen | KW | 0.37 | |
Gesamtnennleistung | KW | 11 | |
Oberflächenrauheit | μm | Ra0.63 | |
Bruttogewicht | kg | 3500 | |
Paketdimension (L*W*H) | mm | 2840*1710*2130 | |
Beschreibung | Einheit | M7140 | M7140A*1600 | M7140A*2200 | |||
Tabellengröße (l*w) | mm | 1000*400 | 1600*400 | 2200*400 | |||
Max.grindiergröße des Werkstücks (L*W) | mm | 1000*400*400 | 1600*400*400 | 2200*400*400 | |||
Längsreise | mm | 200-1100 | 200-1700 | 200-2300 | |||
Magnetische Läutergröße | mm | 400*1000 | 400*1600 | 400*2200 | |||
Max. Beladung des Tisches (einschließlich magentischer Chuck) | kg | 630 | 1000 | 1380 | |||
Tabelle Längsgeschwindigkeit | mm/min | 3-27 | |||||
T-Slot der Tabelle (Nr.*Breite) | mm | 3*18 | |||||
Abstand von Spindelmitte zu Tischoberfläche | mm | 600 | |||||
Radgröße (OD*Breite*id) | mm | 400*40*127 | |||||
Spindelgeschwindigkeit (schrittlos) | r/min | 1440 | |||||
Arbeitstablegeschwindigkeit | m/min | 3-27 | |||||
Radhead Querbewegung | Kontinuierliche Futterrate | m/min | 0,5-4,5 | ||||
Zeitweise Futtermittel | mm/t | 3-30 | |||||
Handradfutter pro Gra. | mm/gra. | 0.02 | |||||
Vertikale Radbewegung | Schnelle Geschwindigkeit | mm/min | 400 | ||||
Handradfutter pro Gra. | Mm/gra. | 0.005 | |||||
Handradfutter pro Drehzahl. | Mm/rev. | 0.645 | |||||
Spindelmotor | KW | 7.5 | |||||
Hydraulikmotor | KW | 3 | |||||
Kühlmotor | KW | 0.125 | |||||
Motor erhöhen | KW | 0.37 | |||||
Gesamtnennleistung | KW | 11 | |||||
Oberflächenrauheit | μm | Ra0.63 | |||||
Bruttogewicht | kg | 4700 | 6600 | 8000 | |||
Paketdimension (L*W*H) | cm | 295*220*233 | 500*220*233 | 680*220*233 | |||
Beschreibung | Einheit | M7150a | M7150A*1600 | M7150A*2200 | |||
Tabellengröße (l*w) | mm | 1000*500 | 1600*500 | 2200*500 | |||
Max.grindiergröße des Werkstücks (L*W) | mm | 1000*500*500 | 1600*500*500 | 2200*500*500 | |||
Längsreise | mm | 200-1100 | 200-1700 | 200-2300 | |||
Magnetische Läutergröße | mm | 500*1000 | 500*1600 | 500*2200 | |||
Max. Beladung des Tisches (einschließlich magentischer Chuck) | kg | 700 | 1240 | 1410 | |||
Tabelle Längsgeschwindigkeit | mm/min | 3-27 | |||||
T-Slot der Tabelle (Nr.*Breite) | mm | 3*22 | |||||
Abstand von Spindelmitte zu Tischoberfläche | mm | 700 | |||||
Radgröße (OD*Breite*id) | mm | 400*40*203 | |||||
Spindelgeschwindigkeit (schrittlos) | r/min | 1440 | |||||
Arbeitstablegeschwindigkeit | m/min | 3-27 | |||||
Radhead Querbewegung | Kontinuierliche Futterrate | m/min | 0,5-4,5 | ||||
Zeitweise Futtermittel | mm/t | 3-30 | |||||
Handradfutter pro Gra. | mm/gra. | 0.02 | |||||
Vertikale Radbewegung | Schnelle Geschwindigkeit | mm/min | 400 | ||||
Handradfutter pro Gra. | Mm/gra. | 0.005 | |||||
Handradfutter pro Drehzahl. | Mm/rev. | 0.515 | |||||
Spindelmotor | KW | 7.5 | |||||
Hydraulikmotor | KW | 5.5 | |||||
Kühlmotor | KW | 0.125 | |||||
Motor erhöhen | KW | 0.55 | |||||
Gesamtnennleistung | KW | 12.25 | |||||
Oberflächenrauheit | μm | Ra0.63 | |||||
Bruttogewicht | kg | 5000 | 7100 | 8500 | |||
Paketdimension (L*W*H) | cm | 320*228*252 | 520*228*252 | 680*228*252 | |||
Beschreibung | Einheit | M7170A*1250 | M7170A*1600 | M7170A*2200 | |||
Tabellengröße (l*w) | mm | 1250*700 | 1600*700 | 2200*700 | |||
Max.grindiergröße des Werkstücks (L*W) | mm | 1250*700*500 | 1600*700*500 | 2200*700*500 | |||
Längsreise | mm | 200-1350 | 200-1700 | 200-2300 | |||
Magnetische Läutergröße | mm | 700*1250 | 700*1600 | 700*2200 | |||
Max. Beladung des Tisches (einschließlich magentischer Chuck) | kg | 1100 | 1400 | 1800 | |||
Tabelle Längsgeschwindigkeit | mm/min | 3-27 | |||||
T-Slot der Tabelle (Nr.*Breite) | mm | 3*22 | |||||
Abstand von Spindelmitte zu Tischoberfläche | mm | 700 | |||||
Radgröße (OD*Breite*id) | mm | 400*50*203 | |||||
Spindelgeschwindigkeit (schrittlos) | r/min | 1440 | |||||
Arbeitstablegeschwindigkeit | m/min | 3-27 | |||||
Radhead Querbewegung | Kontinuierliche Futterrate | m/min | 0,5-4,5 | ||||
Zeitweise Futtermittel | mm/t | 3-30 | |||||
Handradfutter pro Gra. | mm/gra. | 0.02 | |||||
Vertikale Radbewegung | Schnelle Geschwindigkeit | mm/min | 400 | ||||
Handradfutter pro Gra. | Mm/gra. | 0.005 | |||||
Handradfutter pro Drehzahl. | Mm/rev. | 0.515 | |||||
Spindelmotor | KW | 11 | |||||
Hydraulikmotor | KW | 5.5 | |||||
Kühlmotor | KW | 0.125 | |||||
Quermotor | KW | 0.55 | |||||
Motor erhöhen | KW | 0.55 | |||||
Gesamtnennleistung | KW | 19.75 | |||||
Oberflächenrauheit | μm | Ra0.63 | |||||
Bruttogewicht | kg | 6200 | 6600 | 7200 | |||
Paketdimension (L*W*H) | cm | 385*228*255 | 560*228*255 | 680*228*255 | |||
Beschreibung | Einheit | M7180*1600 | M7180*2200 | M7180*3000 | |||
Tabellengröße (l*w) | mm | 1600*800 | 2200*800 | 3000*800 | |||
Max.grindiergröße des Werkstücks (L*W) | mm | 1600*800*500 | 2200*800*500 | 3000*800*500 | |||
Längsreise | mm | 200-1700 | 200-2300 | 200-3100 | |||
Magnetische Läutergröße | mm | 800*1600 | 800*2200 | 800*3000 | |||
Max. Beladung des Tisches (einschließlich magentischer Chuck) | kg | 1600 | 2000 | 3000 | |||
Tabelle Längsgeschwindigkeit | mm/min | 3-27 | |||||
T-Slot der Tabelle (Nr.*Breite) | mm | 3*22 | |||||
Abstand von Spindelmitte zu Tischoberfläche | mm | 700 | |||||
Radgröße (OD*Breite*id) | mm | 450*63*203 | |||||
Spindelgeschwindigkeit (schrittlos) | r/min | 1440 | |||||
Arbeitstablegeschwindigkeit | m/min | 3-27 | |||||
Radhead Querbewegung | Kontinuierliche Futterrate | m/min | 0,5-4,5 | ||||
Zeitweise Futtermittel | mm/t | 3-30 | |||||
Handradfutter pro Gra. | mm/gra. | 0.02 | |||||
Vertikale Radbewegung | Schnelle Geschwindigkeit | mm/min | 400 | ||||
Handradfutter pro Gra. | Mm/gra. | 0.005 | |||||
Handradfutter pro Drehzahl. | Mm/rev. | 0.515 | |||||
Spindelmotor | KW | 15 | |||||
Hydraulikmotor | KW | 5.5 | |||||
Kühlmotor | KW | 0.125 | |||||
Quermotor | KW | 0.75 | |||||
Motor erhöhen | KW | 0.75 | |||||
Gesamtnennleistung | KW | 28.75 | |||||
Oberflächenrauheit | μm | Ra0.63 | |||||
Bruttogewicht | kg | 9500 | 11000 | 13000 | |||
Paketdimension (L*W*H) | cm | 490*260*270 | 570*260*270 | 865*260*270 | |||
Hochfestes Gusseisenfundament
Querbewegung wird durch Kugelschraube, hohe Getriebepräzision und einfache Wartung angetrieben
Längsschnitt bewegt sich hydraulisch mit variabler Geschwindigkeit
Vertikale Bewegungen manuell oder Motorfahrten
Die Maschine eignet
Forced Schmieranleitung, verlängern Sie die Lebensdauer der Maschine
Die Maschine kann in einen vertikalen SPS -Typ oder zwei Achsen -Plc -Typen erweitert werden, der mit dem Namen M71XXD/M71XXPC2 bezeichnet wird
Mit Ausnahme des M7180 -Modells können alle entweder Typ B (Abstand von der Mittellinie der Spindel zu Tabelle 1000 mm) oder typec (Abstand von der Mittellinie der Spindel bis zu Tabelle beträgt 1400 mm) sein. Andere Parameter sind gleich wie Typ A (mit Ausnahme der Maschine Größe und Gewicht).
Autoteile
Maschinenhersteller
Schimmel
| Cooltant System | Arbeitslicht | Nivellieren von Keilen | Fundamentschraube | Radflansch |
| RAD -Balance -Laube | Magnetisches Chuck | Standardrad | Betriebshandbuch | Raddressingbasis |
Diamantstift | Magetischer Separator | RAD -Ausgleichsstand | Dro |
Beschreibung | Einheit | M7130a | |
Tabellengröße (l*w) | mm | 1000*300 | |
Max.grindiergröße des Werkstücks (L*W) | mm | 1000*300*400 | |
Längsreise | mm | 200-1100 | |
Tabelle Längsgeschwindigkeit | mm/min | 3-27 | |
T-Slot der Tabelle (Nr.*Breite) | mm | 3*18 | |
Abstand von Spindelmitte zu Tischoberfläche | mm | 600 | |
Max. Beladung des Tisches (einschließlich magentischer Chuck) | 470 | ||
Magnetische Läutergröße | mm | 300*1000 | |
Radgröße (OD*Breite*id) | mm | 400*40*127 | |
Spindelgeschwindigkeit (schrittlos) | r/min | 1440 | |
Arbeitstablegeschwindigkeit | m/min | 3-27 | |
Radhead Querbewegung | Kontinuierliche Futterrate | m/min | 0,5-4,5 |
Zeitweise Futtermittel | mm/t | 3-30 | |
Vertikale Radbewegung | Schnelle Geschwindigkeit | mm/min | 400 |
Handradfutter pro Gra. | Mm/gra. | 0.005 | |
Handradfutter pro Drehzahl. | Mm/rev. | 0.645 | |
Spindelmotor | KW | 7.5 | |
Hydraulikmotor | KW | 3 | |
Kühlmotor | KW | 0.125 | |
Motor erhöhen | KW | 0.37 | |
Gesamtnennleistung | KW | 11 | |
Oberflächenrauheit | μm | Ra0.63 | |
Bruttogewicht | kg | 3500 | |
Paketdimension (L*W*H) | mm | 2840*1710*2130 | |
Beschreibung | Einheit | M7140 | M7140A*1600 | M7140A*2200 | |||
Tabellengröße (l*w) | mm | 1000*400 | 1600*400 | 2200*400 | |||
Max.grindiergröße des Werkstücks (L*W) | mm | 1000*400*400 | 1600*400*400 | 2200*400*400 | |||
Längsreise | mm | 200-1100 | 200-1700 | 200-2300 | |||
Magnetische Läutergröße | mm | 400*1000 | 400*1600 | 400*2200 | |||
Max. Beladung des Tisches (einschließlich magentischer Chuck) | kg | 630 | 1000 | 1380 | |||
Tabelle Längsgeschwindigkeit | mm/min | 3-27 | |||||
T-Slot der Tabelle (Nr.*Breite) | mm | 3*18 | |||||
Abstand von Spindelmitte zu Tischoberfläche | mm | 600 | |||||
Radgröße (OD*Breite*id) | mm | 400*40*127 | |||||
Spindelgeschwindigkeit (schrittlos) | r/min | 1440 | |||||
Arbeitstablegeschwindigkeit | m/min | 3-27 | |||||
Radhead Querbewegung | Kontinuierliche Futterrate | m/min | 0,5-4,5 | ||||
Zeitweise Futtermittel | mm/t | 3-30 | |||||
Handradfutter pro Gra. | mm/gra. | 0.02 | |||||
Vertikale Radbewegung | Schnelle Geschwindigkeit | mm/min | 400 | ||||
Handradfutter pro Gra. | Mm/gra. | 0.005 | |||||
Handradfutter pro Drehzahl. | Mm/rev. | 0.645 | |||||
Spindelmotor | KW | 7.5 | |||||
Hydraulikmotor | KW | 3 | |||||
Kühlmotor | KW | 0.125 | |||||
Motor erhöhen | KW | 0.37 | |||||
Gesamtnennleistung | KW | 11 | |||||
Oberflächenrauheit | μm | Ra0.63 | |||||
Bruttogewicht | kg | 4700 | 6600 | 8000 | |||
Paketdimension (L*W*H) | cm | 295*220*233 | 500*220*233 | 680*220*233 | |||
Beschreibung | Einheit | M7150a | M7150A*1600 | M7150A*2200 | |||
Tabellengröße (l*w) | mm | 1000*500 | 1600*500 | 2200*500 | |||
Max.grindiergröße des Werkstücks (L*W) | mm | 1000*500*500 | 1600*500*500 | 2200*500*500 | |||
Längsreise | mm | 200-1100 | 200-1700 | 200-2300 | |||
Magnetische Läutergröße | mm | 500*1000 | 500*1600 | 500*2200 | |||
Max. Beladung des Tisches (einschließlich magentischer Chuck) | kg | 700 | 1240 | 1410 | |||
Tabelle Längsgeschwindigkeit | mm/min | 3-27 | |||||
T-Slot der Tabelle (Nr.*Breite) | mm | 3*22 | |||||
Abstand von Spindelmitte zu Tischoberfläche | mm | 700 | |||||
Radgröße (OD*Breite*id) | mm | 400*40*203 | |||||
Spindelgeschwindigkeit (schrittlos) | r/min | 1440 | |||||
Arbeitstablegeschwindigkeit | m/min | 3-27 | |||||
Radhead Querbewegung | Kontinuierliche Futterrate | m/min | 0,5-4,5 | ||||
Zeitweise Futtermittel | mm/t | 3-30 | |||||
Handradfutter pro Gra. | mm/gra. | 0.02 | |||||
Vertikale Radbewegung | Schnelle Geschwindigkeit | mm/min | 400 | ||||
Handradfutter pro Gra. | Mm/gra. | 0.005 | |||||
Handradfutter pro Drehzahl. | Mm/rev. | 0.515 | |||||
Spindelmotor | KW | 7.5 | |||||
Hydraulikmotor | KW | 5.5 | |||||
Kühlmotor | KW | 0.125 | |||||
Motor erhöhen | KW | 0.55 | |||||
Gesamtnennleistung | KW | 12.25 | |||||
Oberflächenrauheit | μm | Ra0.63 | |||||
Bruttogewicht | kg | 5000 | 7100 | 8500 | |||
Paketdimension (L*W*H) | cm | 320*228*252 | 520*228*252 | 680*228*252 | |||
Beschreibung | Einheit | M7170A*1250 | M7170A*1600 | M7170A*2200 | |||
Tabellengröße (l*w) | mm | 1250*700 | 1600*700 | 2200*700 | |||
Max.grindiergröße des Werkstücks (L*W) | mm | 1250*700*500 | 1600*700*500 | 2200*700*500 | |||
Längsreise | mm | 200-1350 | 200-1700 | 200-2300 | |||
Magnetische Läutergröße | mm | 700*1250 | 700*1600 | 700*2200 | |||
Max. Beladung des Tisches (einschließlich magentischer Chuck) | kg | 1100 | 1400 | 1800 | |||
Tabelle Längsgeschwindigkeit | mm/min | 3-27 | |||||
T-Slot der Tabelle (Nr.*Breite) | mm | 3*22 | |||||
Abstand von Spindelmitte zu Tischoberfläche | mm | 700 | |||||
Radgröße (OD*Breite*id) | mm | 400*50*203 | |||||
Spindelgeschwindigkeit (schrittlos) | r/min | 1440 | |||||
Arbeitstablegeschwindigkeit | m/min | 3-27 | |||||
Radhead Querbewegung | Kontinuierliche Futterrate | m/min | 0,5-4,5 | ||||
Zeitweise Futtermittel | mm/t | 3-30 | |||||
Handradfutter pro Gra. | mm/gra. | 0.02 | |||||
Vertikale Radbewegung | Schnelle Geschwindigkeit | mm/min | 400 | ||||
Handradfutter pro Gra. | Mm/gra. | 0.005 | |||||
Handradfutter pro Drehzahl. | Mm/rev. | 0.515 | |||||
Spindelmotor | KW | 11 | |||||
Hydraulikmotor | KW | 5.5 | |||||
Kühlmotor | KW | 0.125 | |||||
Quermotor | KW | 0.55 | |||||
Motor erhöhen | KW | 0.55 | |||||
Gesamtnennleistung | KW | 19.75 | |||||
Oberflächenrauheit | μm | Ra0.63 | |||||
Bruttogewicht | kg | 6200 | 6600 | 7200 | |||
Paketdimension (L*W*H) | cm | 385*228*255 | 560*228*255 | 680*228*255 | |||
Beschreibung | Einheit | M7180*1600 | M7180*2200 | M7180*3000 | |||
Tabellengröße (l*w) | mm | 1600*800 | 2200*800 | 3000*800 | |||
Max.grindiergröße des Werkstücks (L*W) | mm | 1600*800*500 | 2200*800*500 | 3000*800*500 | |||
Längsreise | mm | 200-1700 | 200-2300 | 200-3100 | |||
Magnetische Läutergröße | mm | 800*1600 | 800*2200 | 800*3000 | |||
Max. Beladung des Tisches (einschließlich magentischer Chuck) | kg | 1600 | 2000 | 3000 | |||
Tabelle Längsgeschwindigkeit | mm/min | 3-27 | |||||
T-Slot der Tabelle (Nr.*Breite) | mm | 3*22 | |||||
Abstand von Spindelmitte zu Tischoberfläche | mm | 700 | |||||
Radgröße (OD*Breite*id) | mm | 450*63*203 | |||||
Spindelgeschwindigkeit (schrittlos) | r/min | 1440 | |||||
Arbeitstablegeschwindigkeit | m/min | 3-27 | |||||
Radhead Querbewegung | Kontinuierliche Futterrate | m/min | 0,5-4,5 | ||||
Zeitweise Futtermittel | mm/t | 3-30 | |||||
Handradfutter pro Gra. | mm/gra. | 0.02 | |||||
Vertikale Radbewegung | Schnelle Geschwindigkeit | mm/min | 400 | ||||
Handradfutter pro Gra. | Mm/gra. | 0.005 | |||||
Handradfutter pro Drehzahl. | Mm/rev. | 0.515 | |||||
Spindelmotor | KW | 15 | |||||
Hydraulikmotor | KW | 5.5 | |||||
Kühlmotor | KW | 0.125 | |||||
Quermotor | KW | 0.75 | |||||
Motor erhöhen | KW | 0.75 | |||||
Gesamtnennleistung | KW | 28.75 | |||||
Oberflächenrauheit | μm | Ra0.63 | |||||
Bruttogewicht | kg | 9500 | 11000 | 13000 | |||
Paketdimension (L*W*H) | cm | 490*260*270 | 570*260*270 | 865*260*270 | |||

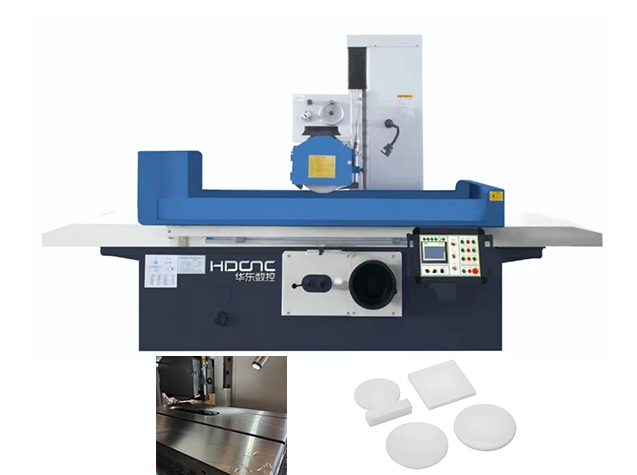

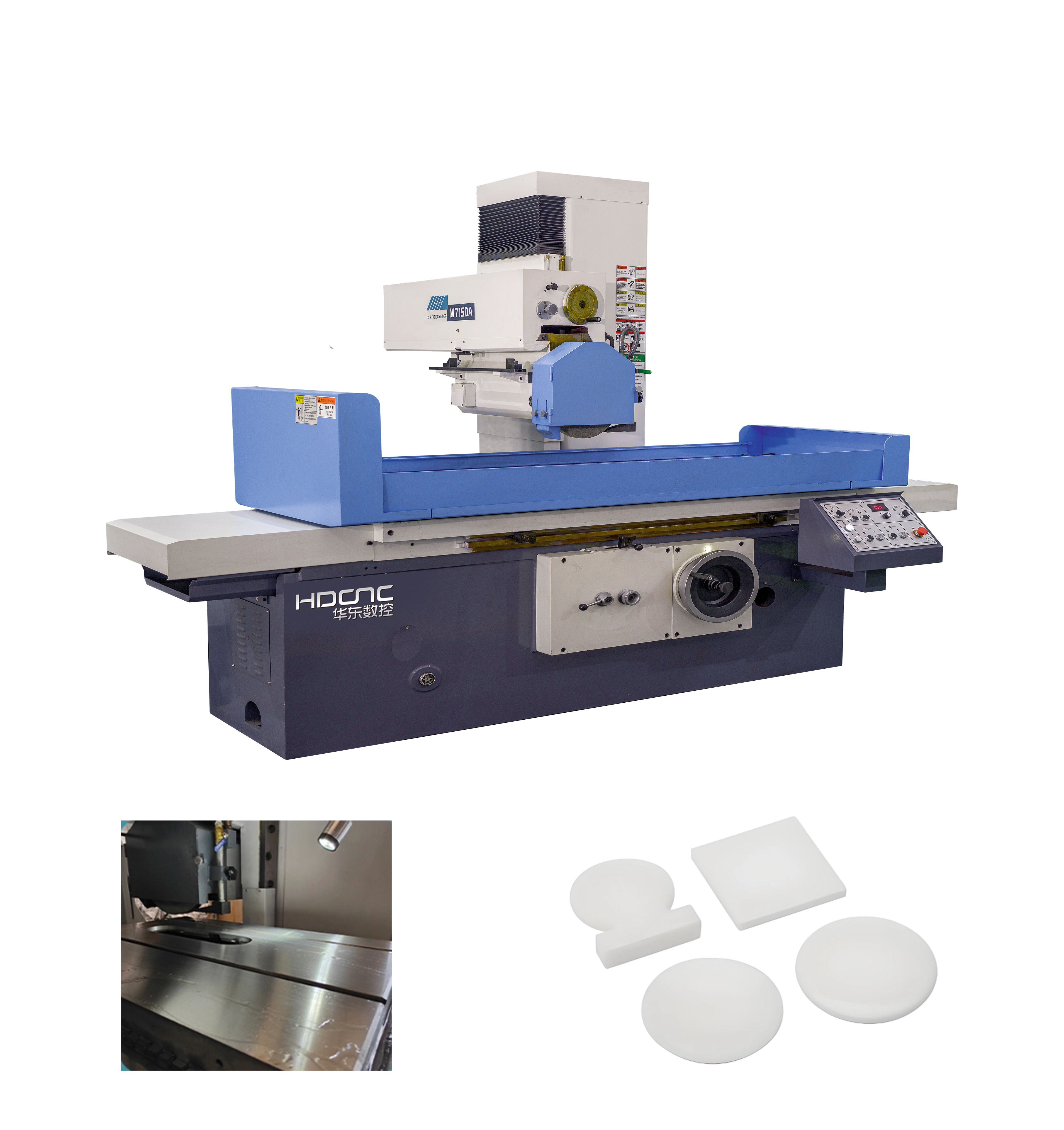

Hochfestes Gusseisenfundament
Querbewegung wird durch Kugelschraube, hohe Getriebepräzision und einfache Wartung angetrieben
Längsschnitt bewegt sich hydraulisch mit variabler Geschwindigkeit
Vertikale Bewegungen manuell oder Motorfahrten
Die Maschine eignet
Forced Schmieranleitung, verlängern Sie die Lebensdauer der Maschine
Die Maschine kann in einen vertikalen SPS -Typ oder zwei Achsen -Plc -Typen erweitert werden, der mit dem Namen M71XXD/M71XXPC2 bezeichnet wird
Mit Ausnahme des M7180 -Modells können alle entweder Typ B (Abstand von der Mittellinie der Spindel zu Tabelle 1000 mm) oder typec (Abstand von der Mittellinie der Spindel bis zu Tabelle beträgt 1400 mm) sein. Andere Parameter sind gleich wie Typ A (mit Ausnahme der Maschine Größe und Gewicht).
