Verfügbarkeitsstatus: | |
---|---|
Menge: | |
Autoteile
Maschinenhersteller
Militärische Luft- und Raumfahrt
Schimmel

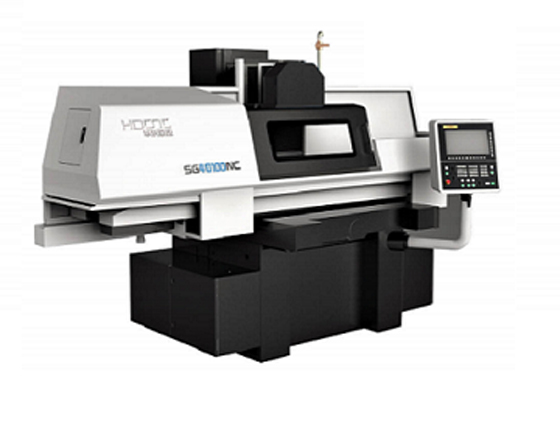

Kühlmittelsystem | Hydraulikstation | Schmiersystem | Arbeitslicht | Nivellierkeile |
Fundamentschraube | Radflansch | Radwuchtwelle | Werkzeug und Werkzeugkasten | Magnetspannplatte |
Standardrad | SPS-Steuerung | Bedienungsanleitung | berührter Bildschirm |
Staubsammelgerät | Papierfilter | magisches Trennzeichen | rad waage stehen | DRO der YZ-Achse |
Beschreibung | Einheit | SG2050NC2 SG2050NC3 | SGA2550NC2 SGA2550NC3 | SGA3063 NC2 SGA3063 NC3 |
Tisch Größe (L * B) | mm | 200*460 | 250*500 | 635*305 |
Distanz von der Spindelmitte zum Arbeitstisch | mm | 450 | 450 | 580 |
max. Laden des Tisches (einschließlich Magnetspannfutter) | 120 | 180 | 270 | |
Magnetisch Futtergröße | mm | 200*460 | 250*500 | 300*600 |
Rad Größe (OD*Breite*ID) | mm | 200*20*31,75 | 200*20*31,75 | 350*40*127 |
Spindel Geschwindigkeit (stufenlos) | U/Min | 2850 | 2850 | 1450 |
Arbeitstisch Geschwindigkeit | m/Min | 5-25 (NC2-Modell); 0,02-15 (NC3-Modell) | ||
Arbeitstisch Handradvorschub | mm/div. | 0,005 (NC3-Modus) | ||
Vertikal automatischer Feed | mm/Hub | 0,001-0,05 | ||
Vertikal Vorschub Eilgang (Motor) | m/Min | 0-1 | ||
Vertikal Vorschub (Handrad) | mm/div. | 0.001 | ||
Quer Vorschubhandrad pro Teilung | mm | 0.005 | ||
Quer automatischer Feed | mm/Min | 0,005-12 | ||
Quer schnelles Futter | m/Min | 0-1 | ||
Spindel Motor- | KW | 1.5 | 2.2 | 5.5 |
Hydraulisch Motor- | KW | 0,75 (NC2-Modell) | 2.2 (NC2-Modell) | |
Kühlmittel Motor- | KW | 0.04 | 0.125 | |
Oberfläche Rauheit | μm | Ra0,63 |
Beschreibung | Einheit | SGA30100NC2 SGA30100 NC3 | SGA4080 NC2 SGA4080 NC3 | SGA40100 NC2 SGA40100 NC3 |
Tisch Größe (L * B) | mm | 305*1050 | 406*813 | 406*1020 |
Distanz von der Spindelmitte zum Arbeitstisch | mm | 580 | ||
max. Laden des Tisches (einschließlich Magnetspannfutter) | 400 | 500 | 600 | |
Magnetisch Futtergröße | mm | 300*1000 | 400*800 | 400*1000 |
Rad Größe (OD*Breite*ID) | mm | 350*40*127 | 350*40*127 | 350*40*127 |
Spindel Geschwindigkeit (stufenlos) | U/Min | 1450 | 1450 | 1450 |
Arbeitstisch Geschwindigkeit | m/Min | 5-25 (NC2-Modell); 0,02-15 (NC3-Modell) | ||
Arbeitstisch Handradvorschub | mm/div. | 0,005 (NC3-Modus) | ||
Vertikal automatischer Feed | mm/Hub | 0,001-0,05 | ||
Vertikal Vorschub Eilgang (Motor) | m/Min | 0-1 | ||
Vertikal Vorschub (Handrad) | mm/div. | 0.001 | ||
Quer Vorschubhandrad pro Teilung | mm | 0.005 | ||
Quer automatischer Feed | mm/Min | 0,005-12 | ||
Quer schnelles Futter | m/Min | 0-1 | ||
Spindel Motor- | KW | 5.5 | ||
Hydraulisch Motor- | KW | 2.2 (NC2-Modell) | ||
Kühlmittel Motor- | KW | 0.125 | ||
Oberfläche Rauheit | μm | Ra0,63 |
Es übernimmt das Layout der Querbremsplatte, und die Hauptkomponenten übernehmen das neue symmetrische Strukturdesign, das den Einfluss von Temperaturunterschieden auf die Genauigkeit vermeidet und die Steifigkeit einer hochfesten Struktur und eine gute Dämpfungsleistung aufweist.
Die Präzision der Maschine kann ein µm-Niveau (0,001 mm) erreichen.
Der Tisch entlang der linken und rechten beweglichen Führungsbahn des Sattels für Doppel-V-Führungsbahn, Führungsschienenoberfläche mit manueller, präziser Schabeentwicklung, linke und rechte Bewegung durch unabhängigen hydraulischen Stationsantrieb mit geschlossenem Hydrauliksystem, mit starker Steifigkeit, geringer thermischer Verformung, hoher Schleifgenauigkeit.
Für die untere und vordere und hintere Bewegung des Schleifkopfes werden eine vorgespannte präzise Linearführung und ein präziser Kugelgewindetrieb verwendet, der eine genaue Zuführung mit hoher Wiederholgenauigkeit ermöglicht.
Die Spindel für die spezielle Schleifkopfspindel, in dynamischer Drucktechnik, Hülsenstruktur in der Spindel, Spindelmotor mit elastischer Kupplung und direkter Verbindung mit der Spindel.
Dedizierte Mensch-Maschine-Schnittstelle zum Schleifen, wodurch das Schleifen einfacher und effizienter wird.
Autoteile
Maschinenhersteller
Militärische Luft- und Raumfahrt
Schimmel
Kühlmittelsystem | Hydraulikstation | Schmiersystem | Arbeitslicht | Nivellierkeile |
Fundamentschraube | Radflansch | Radwuchtwelle | Werkzeug und Werkzeugkasten | Magnetspannplatte |
Standardrad | SPS-Steuerung | Bedienungsanleitung | berührter Bildschirm |
Staubsammelgerät | Papierfilter | magisches Trennzeichen | rad waage stehen | DRO der YZ-Achse |
Beschreibung | Einheit | SG2050NC2 SG2050NC3 | SGA2550NC2 SGA2550NC3 | SGA3063 NC2 SGA3063 NC3 |
Tisch Größe (L * B) | mm | 200*460 | 250*500 | 635*305 |
Distanz von der Spindelmitte zum Arbeitstisch | mm | 450 | 450 | 580 |
max. Laden des Tisches (einschließlich Magnetspannfutter) | 120 | 180 | 270 | |
Magnetisch Futtergröße | mm | 200*460 | 250*500 | 300*600 |
Rad Größe (OD*Breite*ID) | mm | 200*20*31,75 | 200*20*31,75 | 350*40*127 |
Spindel Geschwindigkeit (stufenlos) | U/Min | 2850 | 2850 | 1450 |
Arbeitstisch Geschwindigkeit | m/Min | 5-25 (NC2-Modell); 0,02-15 (NC3-Modell) | ||
Arbeitstisch Handradvorschub | mm/div. | 0,005 (NC3-Modus) | ||
Vertikal automatischer Feed | mm/Hub | 0,001-0,05 | ||
Vertikal Vorschub Eilgang (Motor) | m/Min | 0-1 | ||
Vertikal Vorschub (Handrad) | mm/div. | 0.001 | ||
Quer Vorschubhandrad pro Teilung | mm | 0.005 | ||
Quer automatischer Feed | mm/Min | 0,005-12 | ||
Quer schnelles Futter | m/Min | 0-1 | ||
Spindel Motor- | KW | 1.5 | 2.2 | 5.5 |
Hydraulisch Motor- | KW | 0,75 (NC2-Modell) | 2.2 (NC2-Modell) | |
Kühlmittel Motor- | KW | 0.04 | 0.125 | |
Oberfläche Rauheit | μm | Ra0,63 |
Beschreibung | Einheit | SGA30100NC2 SGA30100 NC3 | SGA4080 NC2 SGA4080 NC3 | SGA40100 NC2 SGA40100 NC3 |
Tisch Größe (L * B) | mm | 305*1050 | 406*813 | 406*1020 |
Distanz von der Spindelmitte zum Arbeitstisch | mm | 580 | ||
max. Laden des Tisches (einschließlich Magnetspannfutter) | 400 | 500 | 600 | |
Magnetisch Futtergröße | mm | 300*1000 | 400*800 | 400*1000 |
Rad Größe (OD*Breite*ID) | mm | 350*40*127 | 350*40*127 | 350*40*127 |
Spindel Geschwindigkeit (stufenlos) | U/Min | 1450 | 1450 | 1450 |
Arbeitstisch Geschwindigkeit | m/Min | 5-25 (NC2-Modell); 0,02-15 (NC3-Modell) | ||
Arbeitstisch Handradvorschub | mm/div. | 0,005 (NC3-Modus) | ||
Vertikal automatischer Feed | mm/Hub | 0,001-0,05 | ||
Vertikal Vorschub Eilgang (Motor) | m/Min | 0-1 | ||
Vertikal Vorschub (Handrad) | mm/div. | 0.001 | ||
Quer Vorschubhandrad pro Teilung | mm | 0.005 | ||
Quer automatischer Feed | mm/Min | 0,005-12 | ||
Quer schnelles Futter | m/Min | 0-1 | ||
Spindel Motor- | KW | 5.5 | ||
Hydraulisch Motor- | KW | 2.2 (NC2-Modell) | ||
Kühlmittel Motor- | KW | 0.125 | ||
Oberfläche Rauheit | μm | Ra0,63 |
Es übernimmt das Layout der Querbremsplatte, und die Hauptkomponenten übernehmen das neue symmetrische Strukturdesign, das den Einfluss von Temperaturunterschieden auf die Genauigkeit vermeidet und die Steifigkeit einer hochfesten Struktur und eine gute Dämpfungsleistung aufweist.
Die Präzision der Maschine kann ein µm-Niveau (0,001 mm) erreichen.
Der Tisch entlang der linken und rechten beweglichen Führungsbahn des Sattels für Doppel-V-Führungsbahn, Führungsschienenoberfläche mit manueller, präziser Schabeentwicklung, linke und rechte Bewegung durch unabhängigen hydraulischen Stationsantrieb mit geschlossenem Hydrauliksystem, mit starker Steifigkeit, geringer thermischer Verformung, hoher Schleifgenauigkeit.
Für die untere und vordere und hintere Bewegung des Schleifkopfes werden eine vorgespannte präzise Linearführung und ein präziser Kugelgewindetrieb verwendet, der eine genaue Zuführung mit hoher Wiederholgenauigkeit ermöglicht.
Die Spindel für die spezielle Schleifkopfspindel, in dynamischer Drucktechnik, Hülsenstruktur in der Spindel, Spindelmotor mit elastischer Kupplung und direkter Verbindung mit der Spindel.
Dedizierte Mensch-Maschine-Schnittstelle zum Schleifen, wodurch das Schleifen einfacher und effizienter wird.
Beschreibung | Einheit | MG2050NC2 |
Tischgröße (L * B) | mm | 210*480 |
Maximaler Hub (W * L) | mm | 260*580 |
T-Nut des Tisches (Nr. * Breite) | mm | 1*14 |
Abstand von der Spindelmitte zum Arbeitstisch | mm | 420 |
max.Laden der Tabelle (einschließlich magentic Futter) | kg | 120 |
Magnetspannplatte Größe | mm | 460*200 |
Radgröße (OD * Breite * ID) | mm | 200*13* 31.75 |
Spindeldrehzahl (stufenlos) | U/Min | 0-3600 |
Arbeitstischgeschwindigkeit | m/Min | 3-25 |
Vertikalspeisung MPG (Impulsspeisung) | mm | 0,0001/0,001/0,01 |
Vertikalvorschub MPG (Tippvorschub) | mm | 0.0001 |
Vertikaler automatischer Vorschub | mm/Hub | 0,0005-0,05 |
Blitzfreie Schleifzeiten | Zeit | 0-10 |
Schnelle Vorschubgeschwindigkeit | mm/min | 500 |
Quervorschub MPG (Impulsvorschub) | mm | 0,0005/0,005/0,05 |
Quervorschub MPG (Tippvorschub) | mm | 0.0005 |
Eilgang quer | mm/Min | 50-1000 |
Spindelmotor | KW | 2.2 |
Hydraulischer Motor | KW | 2.2 |
Kühlmittelmotor | KW | 0.125 |
Anhebender Servomotor | KW | 3 |
Quervorschubmotor | KW | 8.5 |
Gesamtnennleistung | KW | 6 |
Oberflächenrauheit | μm | Ra0,16 |
Parallelität der bearbeiteten Fläche zum Bezugspunkt Flugzeug | mm | 300:0,003 |
Bruttogewicht | kg | 2800 |
Beschreibung | Einheit | MG2050NC2 |
Tischgröße (L * B) | mm | 210*480 |
Maximaler Hub (W * L) | mm | 260*580 |
T-Nut des Tisches (Nr. * Breite) | mm | 1*14 |
Abstand von der Spindelmitte zum Arbeitstisch | mm | 420 |
max.Laden der Tabelle (einschließlich magentic Futter) | kg | 120 |
Magnetspannplatte Größe | mm | 460*200 |
Radgröße (OD * Breite * ID) | mm | 200*13* 31.75 |
Spindeldrehzahl (stufenlos) | U/Min | 0-3600 |
Arbeitstischgeschwindigkeit | m/Min | 3-25 |
Vertikalspeisung MPG (Impulsspeisung) | mm | 0,0001/0,001/0,01 |
Vertikalvorschub MPG (Tippvorschub) | mm | 0.0001 |
Vertikaler automatischer Vorschub | mm/Hub | 0,0005-0,05 |
Blitzfreie Schleifzeiten | Zeit | 0-10 |
Schnelle Vorschubgeschwindigkeit | mm/min | 500 |
Quervorschub MPG (Impulsvorschub) | mm | 0,0005/0,005/0,05 |
Quervorschub MPG (Tippvorschub) | mm | 0.0005 |
Eilgang quer | mm/Min | 50-1000 |
Spindelmotor | KW | 2.2 |
Hydraulischer Motor | KW | 2.2 |
Kühlmittelmotor | KW | 0.125 |
Anhebender Servomotor | KW | 3 |
Quervorschubmotor | KW | 8.5 |
Gesamtnennleistung | KW | 6 |
Oberflächenrauheit | μm | Ra0,16 |
Parallelität der bearbeiteten Fläche zum Bezugspunkt Flugzeug | mm | 300:0,003 |
Bruttogewicht | kg | 2800 |
