Strukturelle Merkmale:

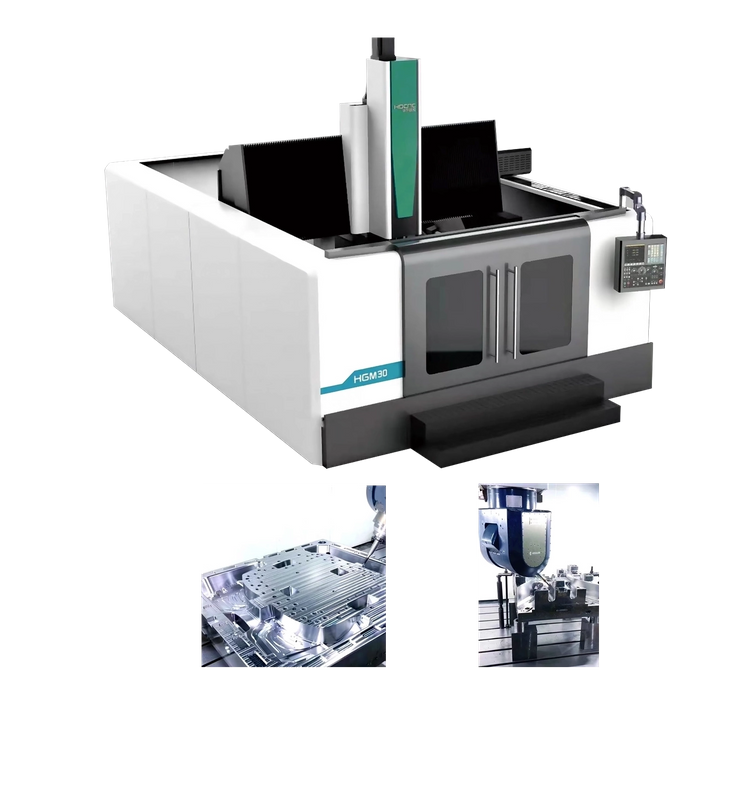

Overhead-Kranstruktur, die die höchste strukturelle Starrheit und hohe dynamische Leistung bietet, kann die X-Achse-Reise nach den Kundenanforderungen angepasst werden.。
Die X-Achse wird durch Rack und Ritzel, Dual-Servo-Motoren und die synchronisierte Kontrolle der Skala angetrieben, die die Präzision der Bearbeitungskontur effektiv sicherstellt.
Die x- und y-Achse übernimmt eine lineare Führungsanleitung vom Typ Ultrahohe Steifigkeit, die die schwere Schnittleistung der Hartschiene mit der schnellen Bewegung der linearen Führung kombiniert.
Die Z-Achse ist mit 4 linearen Führungsquellen mit RAM-Struktur mit hoher Starrheitskasten ausgestattet, um die beste Schnittleistung zu erzielen.

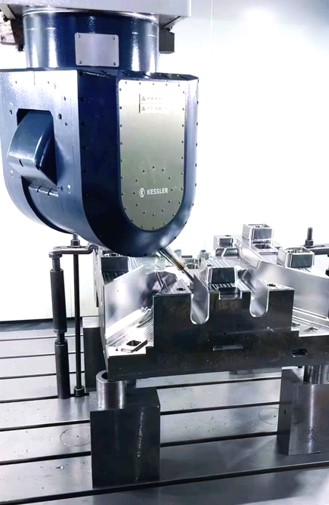

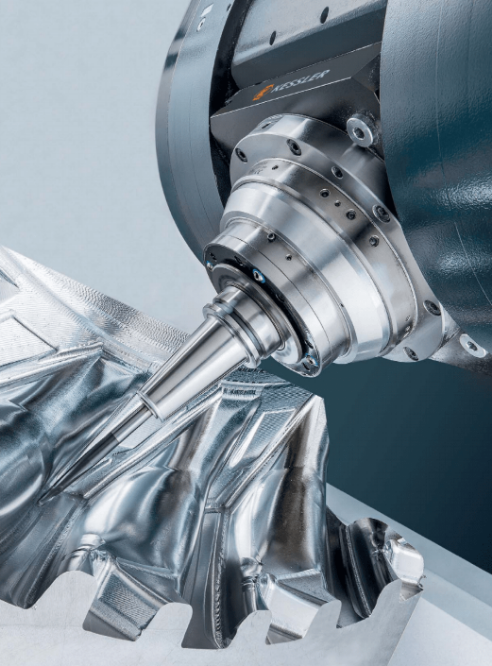

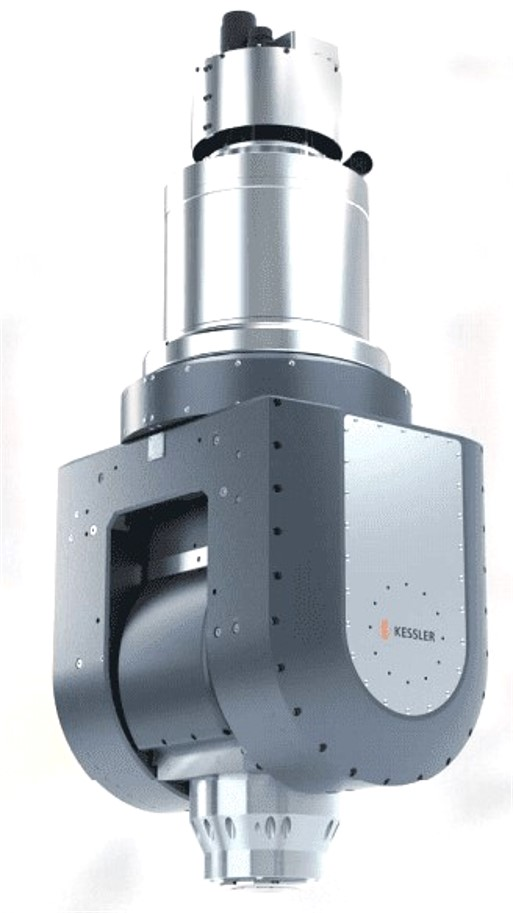

Mit einem stabilen und zuverlässigen Doppelpendelkopf mit hoher Präzision kann er Werkstücke mit extrem hohen Finish- und Präzisionsanforderungen verarbeiten.
Das System wählt das internationale CNC-System für fortschrittliche 5-Achsen und 5-Brenne aus, das für die Steuerung komplexer Bearbeitungsaufgaben geeignet ist. Die RTCP -Funktion verbessert die Qualität der Werkstückbearbeitung, indem die Richtung des Werkzeugspitzens automatisch der programmierten Konturbahn folgt.
Technische Parameter:
| Artikel | Einheit | HGM30 | HGM40 | HGM50 |
| Geldbreite | mm | 3950 | 4950 | 5950 |
| Tischbreite | mm | 3000 | 4000 | 5000 |
| Tischlänge | mm | 2000n （n ≥ 2） | 2000n （n ≥ 2） | 2000n （n ≥ 2） |
| X-Achse-Reise | mm | 2000n+200 | 2000n+200 | 2000n+200 |
| Y-Achse Reisen | mm | 3150 | 4150 | 5150 |
| Z-Achse Reisen | mm | 1250 | 1250 | 1250 |
| A-Achse-Reise | mm | ± 110 ° | ± 110 ° | ± 110 ° |
| C-Achse-Reise | mm | ± 360 ° | ± 360 ° | ± 360 ° |
| Maximaler Abstand von Tisch zu Spindelflächen | mm | 50-1300 | 50-1300 | 50-1300 |
| Ladekapazität | t/m2 | 5 | 5 | 5 |
| T -Slot -Spezifikation (Breite x Abstand - Querquer) | 28 × 250 | 28 × 250 | 28 × 250 | |
Maximale Schneidgeschwindigkeit x/y/z | m/min | 12.12.12 | 10/10/10 | 10/10/10 |
Schnelle Traverse -Geschwindigkeit x/y/z | m/min | 15.12.15 | 10/10/12 | 10/10/12 |
Maximale Spindelgeschwindigkeit | Drehzahl | 18000 | 10000 | 18000 |
Spindelkraft (kontinuierlich/30 Minuten) | KW | 30 | 54 | 54 |
Spindeldrehmoment | Nm | 72 | 200 | 200 |
Spindel -Verjüngungsloch | mm | HSK-A63 | HSK-A100 | HSK-A100 |
Werkzeugmagazinkapazität | 16/20/24 | 16/20/24 | 16/20/24 | |
Maximaler Werkzeugdurchmesser (voll/leer) | mm | Φ125/φ250 | Φ125/φ250 | Φ125/φ250 |
Maximale Werkzeuglänge | mm | 350 | 350 | 350 |
Maximales Werkzeuggewicht | kg | 20 | 20 | 20 |
Präzision (Implementierungsstandard GB/T17421.2-2000) | ||||
Positionierungsgenauigkeit x/y/z | mm | 0,015/1000 | 0,015/1000 | 0,015/1000 |
Wiederholbare Positionierungsgenauigkeit x/y/z | mm | 0,025/0,015/0,012 | 0,025/0,015/0,012 | 0,025/0,015/0,012 |
Positionierungsgenauigkeit a/c | ' | 8 | 8 | 8 |
Wiederholbare Positionierung von A/c | ' | 4 | 4 | 4 |
Systemkonfiguration | ||||
CNC -System | Sinumerik eins/Heidenhain | |||

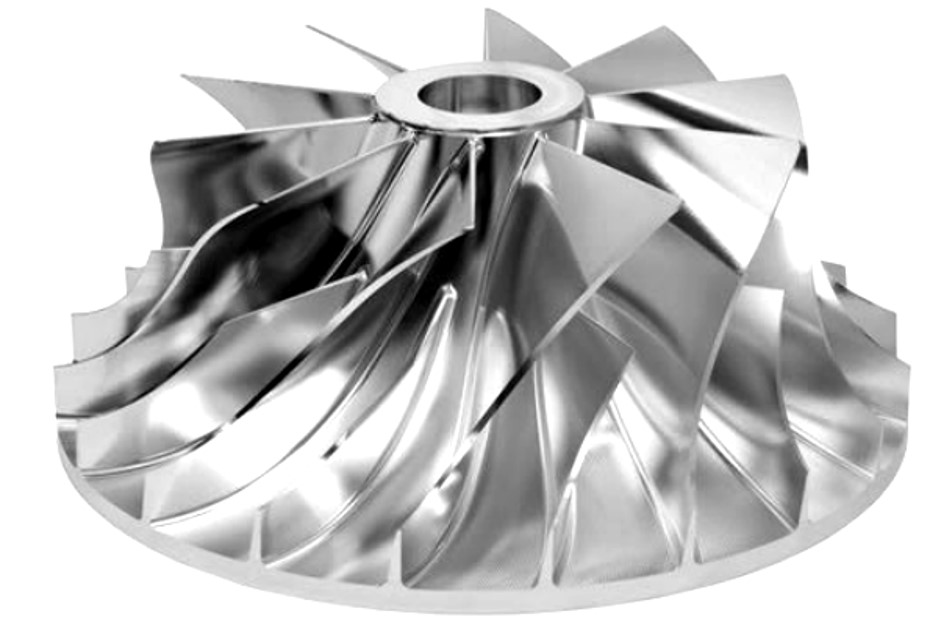

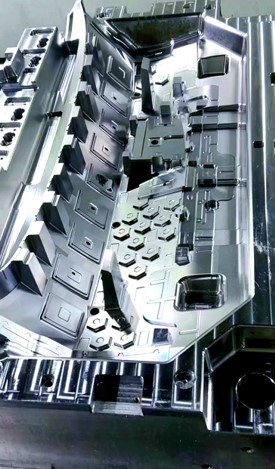

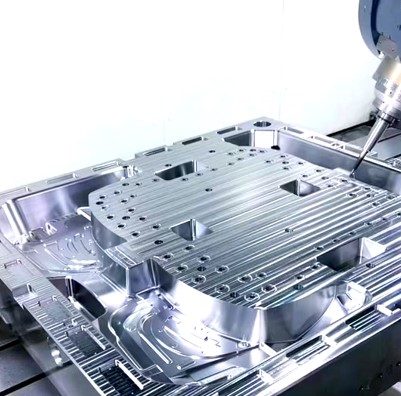

Anwendungsbereich
