Merkmale

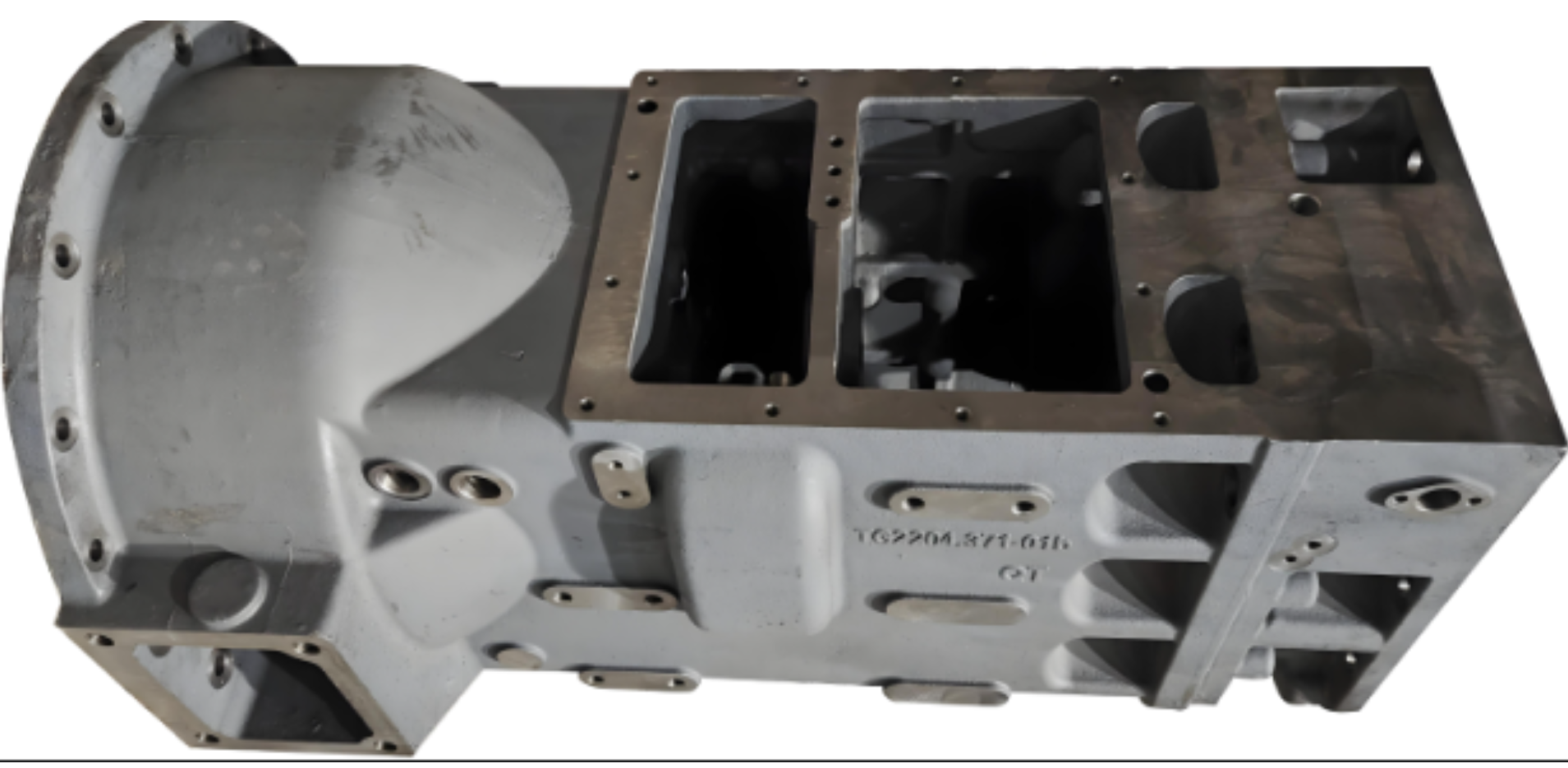

• Die Maschine nimmt eine hohe Starrsportrahmenstruktur an , und die wichtigen Teile sind Harzsandgüsse und haben durch zwei künstliche Alterungsbehandlung genügend statische und dynamische Starrheit und

gute Präzisionsretention. Strahllinearhandbuch und lineare Handbuch Installation

• Alle drei Schatten der Maschine verwenden hochpräzise doppelte Nuss-Kugellschraube und vor-

Dehnung, Starrheit ist stark, die Präzision ist stabil und zuverlässig.

• Die x/y-Achse nimmt eine lineare Führungsschienenstruktur (Kugelkugel) an, die Z-Achse nimmt rechteckig an

Hartschienenstruktur, und die Z -Achse ist mit einem Diazo -Flüssigkeitsausgleichszylinder ausgestattet, mit kleiner

Motion Trägheit und Geschmacksreaktionsgeschwindigkeit.

• Machine Spindel nimmt die taiwan hohe starre Spindeleinheit, eine lange Lebensdauer und eine hohe Zuverlässigkeit an, die Sie wählen können

Zahnradantrieb oder Spindel -Motor direkte Antriebsstruktur.

Spindelantrieb mit Getriebekopfspindelantrieb mit direkter Verbindung

Spindelantriebstyp

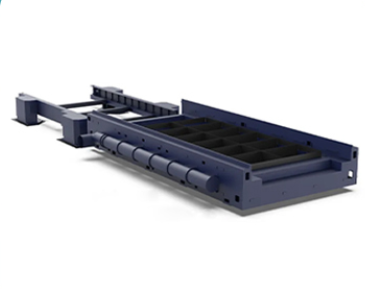

Horizontaler Strahl Linearhandbuch vertikal orthogonales Layout Lineare Führungsanleitung Installation

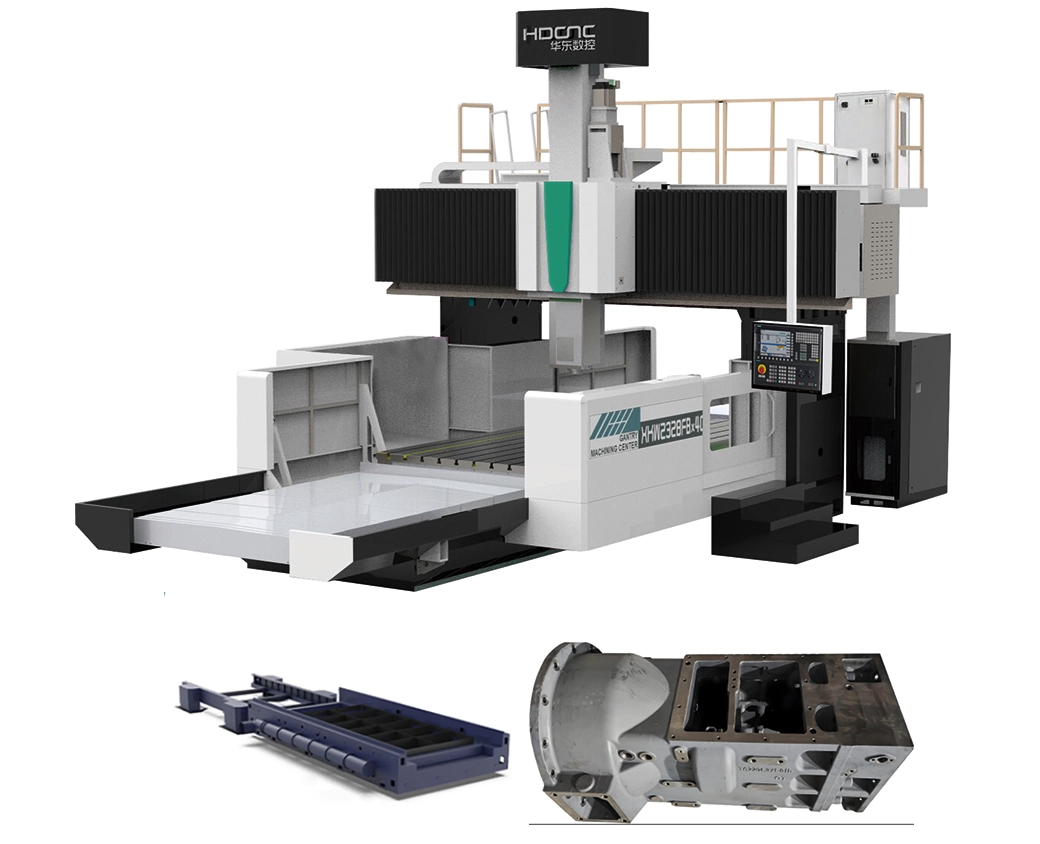

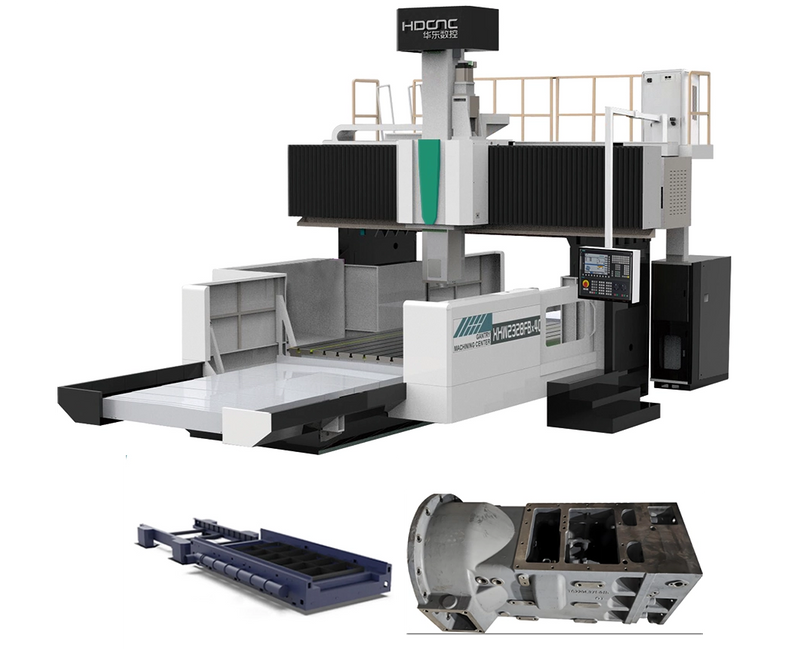

XKW23 -Serie Optionaler Fräsenkopf

Artikel	XKW2350ft × 80	Xkw2350ft × 100	Xkw2350ft × 120	Xkw2350ft × 140	Xkw2350ft × 160	Xkw2328b × 30 XKW2328FB × 30
Effektive Portalbreite	5000	5000	5000	5000	5000	2800
X-Achse Schlaganfall	8300	10300	12500	14500	16500	3200
Y-Achse Stoke	5600	5600	5600	5600	5600	3000
Z-Achse Stoke	1500	1500	1500	1500	1500	1000/1250
Entfernung von Spindelende Gesicht zu Arbeitsfläche	250 ~ 1750	250 ~ 1750	250 ~ 1750	250 ~ 1750	250 ~ 1750	190 ~ 1190/250 ~ 1250
Tabellengröße （W*l）	3500*8000	3500*10000	3500*12000	3500*1400	3500*16000	2000*3000
Tischbeladungsgewicht	40t	50t	60t	70t	80t	12t
T-Slot	13-36*250	36*250	36*250	36*250	36*250	13-22*150
RAM -Abschnittgröße	450*450	450*450	450*450	450*450	450*450	T-Typ
Max -Spindelgeschwindigkeit	3500 U / min	3500 U / min	3500 U / min	3500 U / min	3500 U / min	6000/4000 U/min
Spindelkraft	30/36	30/36 （37）	30/36 （37）	30/36 （37）	30/36 （37）	22/26
Spindelantriebsmodus	Dual -Speed -Getriebe	Dual -Speed -Getriebe	Dual -Speed -Getriebe	Dual -Speed -Getriebe	Dual -Speed -Getriebe	Direkter Anschluss/Gangkopf
Spindelverjüngung	BT50	BT50	BT50	BT50	BT50	BT50
Werkzeugspeicherkapazität t	24/32/40/60	24/32/40/60	24/32/40/60	24/32/40/60	24/32/40/60	24/32/40/60
Gesamtnetzteile Kapaktiy	100	100	100	100	100	60
Maschinendimension	2200090007500	2600090007500	3000090006200	3400090006200	3700090006200	900070006200
CNC -System	Siemens 828d /fanuc 0i-mf	Siemens 828d /fanuc 0i-mf	Siemens 828d /fanuc 0i-mf	Siemens 828d /fanuc 0i-mf	Siemens 828d /fanuc 0i-mf	Siemens 828d /fanuc 0i-mf

Artikel	XKW2328B × 40 XKW2328FB × 40	XKW2328B × 60 XKW2328FB × 60	Xkw2316a × 20	Xkw2317m*20	Xkw2316a × 30	Xkw2316a × 40
Effektive Portalbreite	2800	2800	1600	1720	1600	1600
X-Achse Schlaganfall	4200	6200	2000	2200	3000	4200
Y-Achse Stoke	3000	3000	1900	1700	1900	1900
Z-Achse Stoke	1000/1250	1000/1250	800	850	800	800
Entfernung von Spindelende Gesicht zu Arbeitsfläche	190 ~ 1190/250 ~ 1250	190 ~ 1190/250 ~ 1250	250 ~ 1050/190-990	340 ~ 1190	250 ~ 1050/190-990	250 ~ 1050/190-990
Tabellengröße （W*l）	2000*3000	2000*4000	1300*2000	1500*2200	1300*3000	1300*4000
Tischbeladungsgewicht	12t	16t	4t	4t	5t	6t
T-Slot	13-22*150	13-22*150	7-22 × 170	22 × 150	7-22 × 170	7-22 × 170
RAM -Abschnittgröße	T-Typ	T-Typ	T-förmige Führungsschiene	T-förmige Führungsschiene/quadratische Folie	T-förmige Führungsschiene	T-förmige Führungsschiene
Max -Spindelgeschwindigkeit	6000/4000 U/min	6000/4000 U/min	6000 U / min	6000 U/min （1: 1/1: 1,5）	6000 U / min	6000 U / min
Spindelkraft	22/26	22/26	15/18.5	15/18.5	15/18.5	15/18.5
Spindelantriebsmodus	Direkter Anschluss/Gangkopf	Direkter Anschluss/Gangkopf	Direkter Anschluss/Gangkopf	Synchroner Gürtel/BF -Kasten-/Zahnradkopf	Direkter Anschluss/Gangkopf	Direkter Anschluss/Gangkopf
Spindelverjüngung	BT50	BT50	BT50	BT50	BT50	BT50
Werkzeugspeicherkapazität t	24/32/40/60	24/32/40/60	24/32/40/60	24/32/40/60	24/32/40/60	24/32/40/60
Gesamtnetzteile Kapaktiy	60	60	50	50	50	50
Maschinendimension	1100070006200	1500070006200	6500 × 5500 × 4500	6500 × 5800 × 4500	8500 × 5500 × 4500	10500 × 5500 × 4500
CNC -System	Siemens 828d /fanuc 0i-mf	Siemens 828d /fanuc 0i-mf	Siemens 828d /fanuc 0i-mf	Siemens 828d /fanuc 0i-mf	Siemens 828d /fanuc 0i-mf	Siemens 828d /fanuc 0i-mf

Artikel	Xkw2322m*30	Xkw2325m*40	Xkw232440 Xkw2332ft40	XKW2332FA40 Xkw2332ft40	XKW2332FA60 Xkw2332ft60	XKW2332FA × 80 Xkw2332ft × 80	XKW2337FA × 60 Xkw2337ft × 60
Effektive Portalbreite	2200	2520	2400	3200	3200	3200	3700
X-Achse Schlaganfall	3000	4200	4200	4200	6200	8300	6200
Y-Achse Stoke	2200 (2400)	2520	2600	3400	3400	3400	3900
Z-Achse Stoke	1000	1000	1000	1250/1500	1250/1500	1250/1500	1250/1500
Entfernung von Spindelende Gesicht zu Arbeitsfläche	150 ~ 1150	175 ~ 1175	250 ~ 1250	250 ~ 1250/1750	250 ~ 1250/1750	250 ~ 1250/1750	250 ~ 1250/1750
Tabellengröße （W*l）	2000*3000	2000*4200	2000*4000	2500*4000	2500 × 6000	2500 × 8000	3000 × 6000
Tischbeladungsgewicht	9t	12t	16t	20t	24t	28t	24t
T-Slot	11-22 × 175	11-22 × 175	13-22*150	13-22*150	13-22*150	12-28 × 200	11-36 × 250
RAM -Abschnittgröße	T-förmige Führungsschiene/quadratische Folie	T-förmige Führungsschiene/quadratische Folie	T-förmige Führungsschiene/quadratische Folie	400400/450450	400400/450450	400400/450450	400400/450450
Max -Spindelgeschwindigkeit	6000 U/min （1: 1/1: 1,5）	6000 U/min （1: 1/1: 1,5）	6000/4000 U/min	6000/4000 U/min	6000/4000 U/min	6000/4000 U/min	3500 U / min
Spindelkraft	15/18.5	15/18.5	22/26	22/26	22/26	22/26	22/26 (30/37)
Spindelantriebsmodus	Synchroner Gürtel/BF -Kasten-/Zahnradkopf	Synchroner Gürtel/BF -Kasten-/Zahnradkopf	Direkter Anschluss/Gangkopf	Dual -Speed -Getriebe	Dual -Speed -Getriebe	Dual -Speed -Getriebe	Dual -Speed -Getriebe
Spindelverjüngung	BT50	BT50	BT50	BT50	BT50	BT50	BT50
Werkzeugspeicherkapazität t	24/32/40/60	24/32/40/60	24/32/40/60	24/32/40/60	24/32/40/60	24/32/40/60	24/32/40/60
Gesamtnetzteile Kapaktiy	60	60	60	60	65	75	80
Maschinendimension	9000 × 6000 × 5500	11000 × 6200 × 5500	1300065006000	1100070006200	15000 × 7000 × 6200	1900070006200	17000 × 7500 × 6800
CNC -System	Siemens 828d /fanuc 0i-mf	Siemens 828d /fanuc 0i-mf	Siemens 828d /fanuc 0i-mf	Siemens 828d /fanuc 0i-mf	Siemens 828d /fanuc 0i-mf	Siemens 828d /fanuc 0i-mf	Siemens 828d /fanuc 0i-mf

Artikel	XKW2337FA × 80 Xkw2337ft × 80	XKW2342FA × 60 Xkw2342ft × 60	XKW2342FA × 80 Xkw2342ft × 80	XKW2342FA × 100 Xkw2342ft × 100
Effektive Portalbreite	3700	4200	4200	4200
X-Achse Schlaganfall	8300	6200	8300	10300
Y-Achse Stoke	3900	4400	4400	4400
Z-Achse Stoke	1250/1500	1250/1500	1250/1500	1250/1500
Entfernung von Spindelende Gesicht zu Arbeitsfläche	250 ~ 1250/1750	250 ~ 1250/1750	250 ~ 1250/1750	250 ~ 1250/1750
Tabellengröße （W*l）	3000 × 8000	3000 × 6000	3000 × 8000	3000 × 10000
Tischbeladungsgewicht	28t	32t	36t	40t
T-Slot	11-36 × 250	11-36 × 250	11-36 × 250	11-36 × 250
RAM -Abschnittgröße	400400/450450	400400/450450	400400/450450	400400/450450
Max -Spindelgeschwindigkeit	3500 U / min	3500 U / min	3500 U / min	4000 U / min
Spindelkraft	22/26 (30/37)	22/26 (30/37)	22/26 (30/37)	22/26 (30/37)
Spindelantriebsmodus	Dual -Speed -Getriebe	Dual -Speed -Getriebe	Dual -Speed -Getriebe	Dual -Speed -Getriebe
Spindelverjüngung	BT50	BT50	BT50	BT50
Werkzeugspeicherkapazität t	24/32/40/60	24/32/40/60	24/32/40/60	24/32/40/60
Gesamtnetzteile Kapaktiy	85	90	100	110
Maschinendimension	19000 × 7500 × 6800	17000 × 8000 × 6800	19000 × 8000 × 6800	2100080006800
CNC -System	Siemens 828d /fanuc 0i-mf	Siemens 828d /fanuc 0i-mf	Siemens 828d /fanuc 0i-mf	Siemens 828d /fanuc 0i-mf

Beschreibung	Einheit	XKW2322*30	XKW2322*40	Xkw2328*40	XKW2328*60		Xkw2332*60	XKW2332*80
		Xkw2322f*30	Xkw2322f*40	Xkw2328f*40	Xkw2328f*60		Xkw2332f*60	Xkw2332f*80
Verarbeitungsbereich
Gantry effektive Breite	mm	2200	2200	2800	2800		3200	3200
X Reisen	mm	3000	4000	4200	6200		6200	8300
Y Reisen	mm	2400	2400	3000	3000		3400	3400
Z Reisen	mm	1000	1000	1000/1250	1000/1250		1250/1500	1250/1500
Spindelnase zum Tischgesicht	mm	190-1190/250-1250					250-1250/1750
Tisch
Tabellengröße (W*l)	mm	2000*3000	1800*4000	2000*4000	2000*6000		2500*6000	2500*8000
Maximalbeladung	Kg	6000	10000	16000	20000		24000	28000
Tabelle T-Slot	r/min	9-22*180	9-22*180	9-28*200	9-28*200		12-28*200	12-28*200
Spindel
RAM -Form und Dimension	mm	T Typenführung
		Square Ram 400*400
Maximale Spindelgeschwindigkeit	Drehzahl	6000/4000 U/min
Spindelkraft	KW	22/26
Spindelform		Direkte Verbindung /ZF /Getriebe
Spindelkegelloch		BT50
ATC (Optionen)
Schneiderspeicherkapazität	T	24/32/40/60
Maximaler Werkzeugdurchmesser	mm	Φ125/230
Maximale Werkzeuglänge	mm	300
Maximales Werkzeuggewicht	Kg	15
Andere
Gesamtnetzteilkapazität	Va	60
Maschine zu Gewicht	t	35	40	45	55	65			75
Maschinenmaschinengröße	cm	900600550	1100600550	1100650550	1500650550	1500700620			1900700620
CNC -System		Siemens 828d/Fanuc 0i-mf
