Photovoltaikindustrie
technische Maschinen
Schimmelpilzindustrie
Schiffsindustrie
Siemens 828D -System | Ketten -Chip -Förderer. |
Spindel automatische Kühlsystem für konstante Temperaturkühlung | Automatisches Fettschmiersystem oder Koordinatenachsen |
Maschinelles pneumatisches System | Spindle Taper Air Dichtung |
Automatischer Chip -Converyor auf beiden Seiten der Arbeitstabelle | Schneidwerkzeugkühlsystem und Wassertank mit großer Kapazität |
| Halbbezogene Abdeckung | Tür offener Schalter |
Mpg | Tricolor -Arbeitslicht |
Klimaanlagen für Elektrometerschrank | Standardzubehör und Dokumente |
ATC
Messmesser
Gitterherrscher
Optionaler Mühlenkopf
Kühl durch Spindel
Viertes Rotationstisch
| Modellelement | Einheit | XKW2132 × 40 | XKW2132 × 60 | XKW2132 × 80 | XKW2137 × 60 | XKW2137 × 80 |
| X -Achsenschlag | mm | 4200 | 6200 | 8200 | 6500 | 8500 |
| Y Achsenschlag | mm | 3800 | 3800 | 3800 | 4300 | 4300 |
| Z -Achsenschlag | mm | 1250 | 1250 | 1250 | 1250 | 1250 |
| W-Achse Travel (5 × 250 Multi-Punkte-Positionierung/kontinuierlich) | mm | 1250 | 1250 | 1250 | 1250/1600 | 1250/1600 |
| Wirksame Breite des Geldes | mm | 3200 | 3200 | 3200 | 3700 | 3700 |
| Maximaler Abstand von Tabelle zu Spindelendface | mm | 2450 | 2450 | 2450 | 2450/2750 | 2450/2750 |
| Tischgröße | 2500 × 4000 | 2500 × 6000 | 2500 × 8000 | 3000 × 6000 | 3000 × 8000 | |
| Max. Ladegewicht | 18 | 24 | 30 | 28 | 35 | |
| T-Slot (W X-Abstand x Nr.) | 28 × 200 × 12 | 28 × 200 × 12 | 28 × 200 × 12 | 28 × 200 × 14 | 28 × 200 × 14 | |
| Max. Schnittgeschwindigkeit x/y/z | m/min | 6/6/6 | 6/6/6 | 6/6/6 | 6/6/6 | 6/6/6 |
| Schnelle Bewegungsgeschwindigkeit x/y/z | m/min | 10/10/10 | 10/10/10 | 10/10/10 | 10/10/10 | 10/10/10 |
| Max. Spindelgeschwindigkeit | Drehzahl | 4000 | 4000 | 4000 | 4000 | 4000 |
| Spindelkraft (kontinuierlich/30 Minuten) | KW | 22/26 | 22/26 | 22/26 | 30/37 | 30/37 |
| Spindeldrehmoment | Nm | 770/910 | 770/910 | 770/910 | 1050/1260 | 1050/1260 |
| Spindelverjüngung | mm | BT50 | BT50 | BT50 | BT50 | BT50 |
| RAM -Abschnitt | mm | 450 × 450 | 450 × 450 | 450 × 450 | 450 × 450 | 450 × 450 |
| ATC -Kapazität | 24/32/40/60 | 24/32/40/60 | 24/32/40/60 | 24/32/40/60 | 24/32/40/60 | |
| Max. Werkzeugdurchmesser (voll/leer) | mm | Φ125/φ250 | Φ125/φ250 | Φ125/φ250 | Φ125/φ250 | Φ125/φ250 |
| Max. Werkzeuglänge | mm | 400 | 400 | 400 | 400 | 400 |
| Max. Werkzeuggewicht | kg | 25 | 25 | 25 | 25 | 25 |
| Genauigkeit (Implementierungsstandard GB/T19362.1-2003) | ||||||
| Positionierungsgenauigkeit x/y/z | mm | 0,025/0,030/0,020 | 0,028/0,030/0,020 | 0,03/0,030/0,020 | 0,028/0,035/0,020 | 0,03/0,035/0,020 |
| Wiederholen Sie die Positionierungsgenauigkeit x/y/z | mm | 0,018/0,020/0,015 | 0,018/0,020/0,015 | 0,018/0,020/0,015 | 0,018/0,020/0,015 | 0,018/0,020/0,015 |
| andere | ||||||
| Gesamtleistung | KVA | 90 | 90 | 90 | 100 | 100 |
| Maschinengewicht | t | 72 | 80 | 90 | 100 | 112 |
| Maschinenabmessungen (L × W × H) | cm | 1300 × 880 × 800 | 1700 × 880 × 800 | 2100 × 880 × 800 | 1700 × 950 × 820 | 2100 × 950 × 820 |

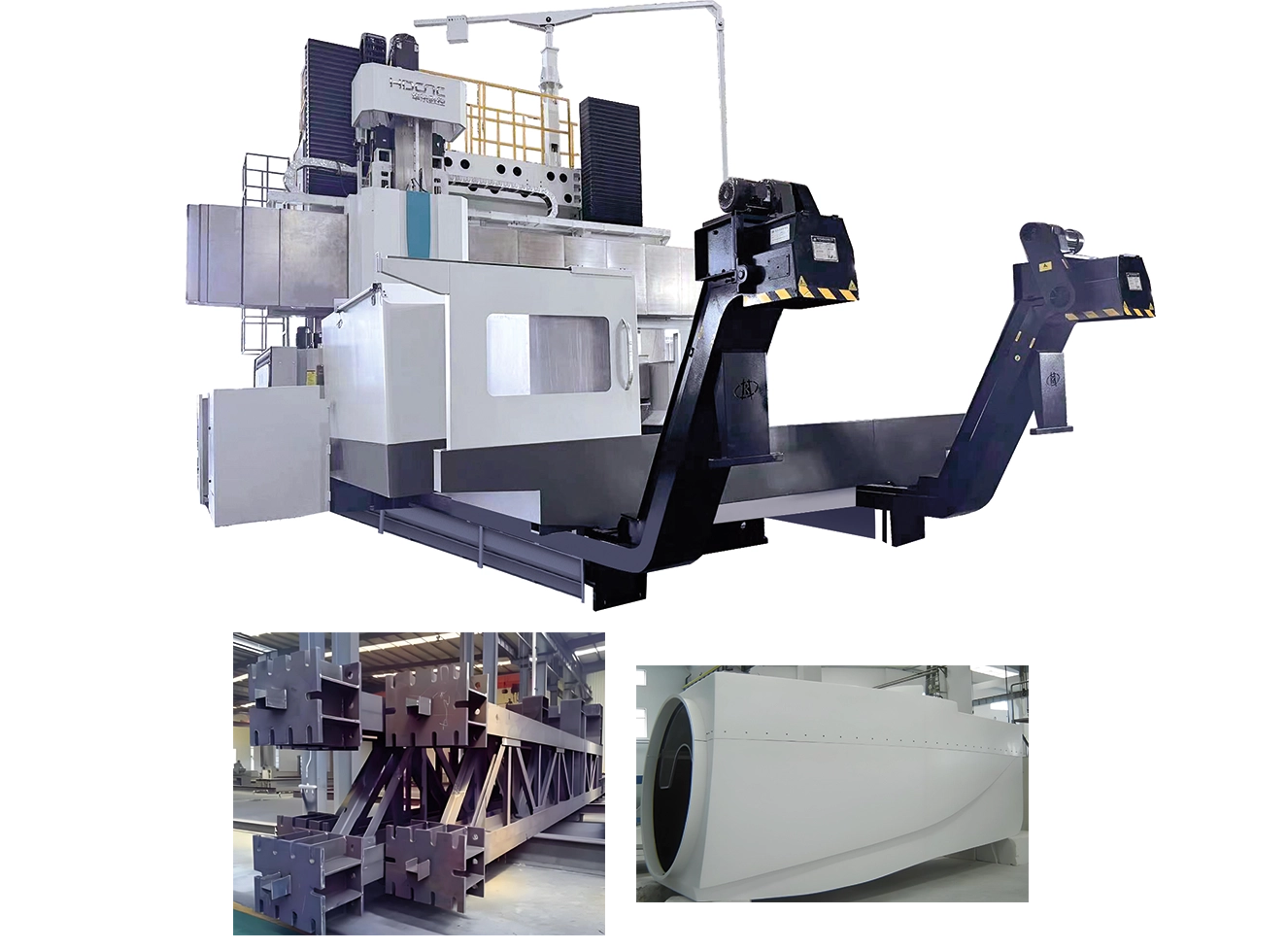

Die Werkzeugmaschine ist eine mechanische Verarbeitungsgeräte, die die fortschrittliche Technologie von Maschinen, Strom und Flüssigkeit integriert, die hauptsächlich für die Verarbeitung von Ebene, Oberfläche und Loch verwendet wird. In der Maschinenherstellungsindustrie, einer Vielzahl von Tellern, Kisten, Racks und anderen komplexen Teilen der rauen und laufenden Bearbeitung, kann die Werkzeugmaschine vertikale Bohr- und Fräsenkopf-Quer- (Y-Achse), vertikale Bewegung (Z-Achse) und Tischlängsbewegung (x-Achse) der Drei-A-Achsen-Bindung erreichen. Multi-Process-Bearbeitung wie Mahlen, langweilig, Bohrungen, starres Klopfen, Reiben und Gegenangstbeuteln können durchgeführt werden.
