Merkmale

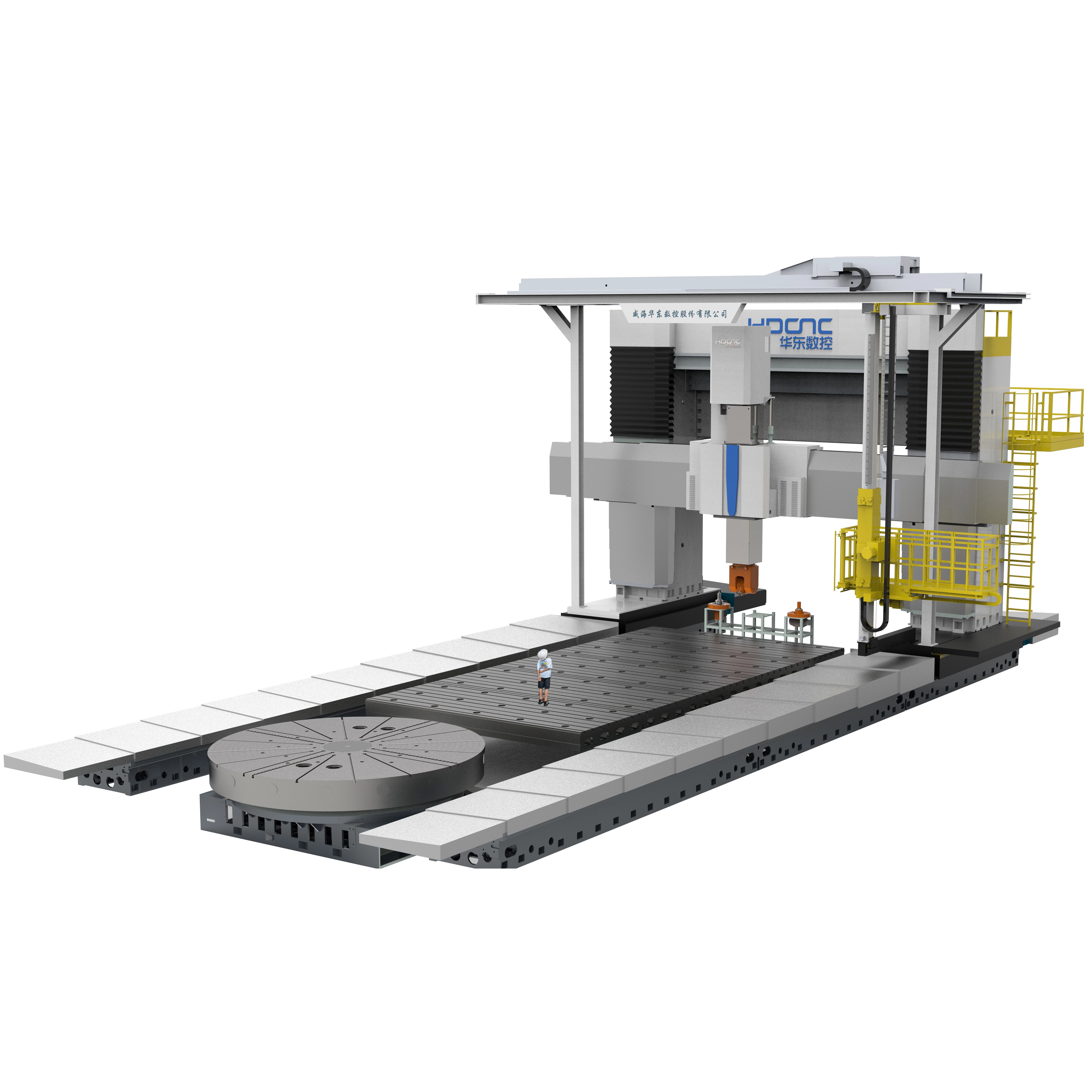

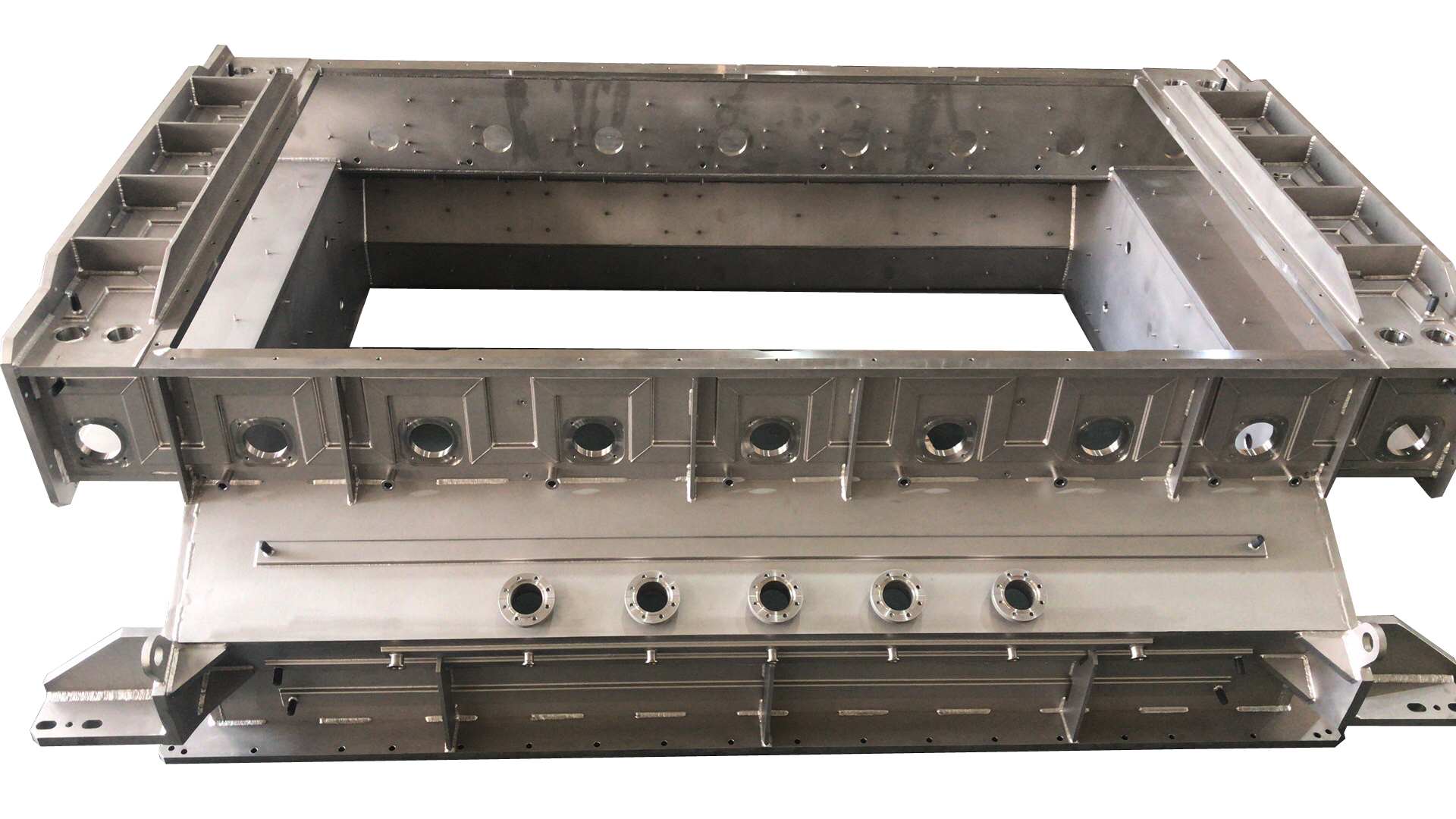

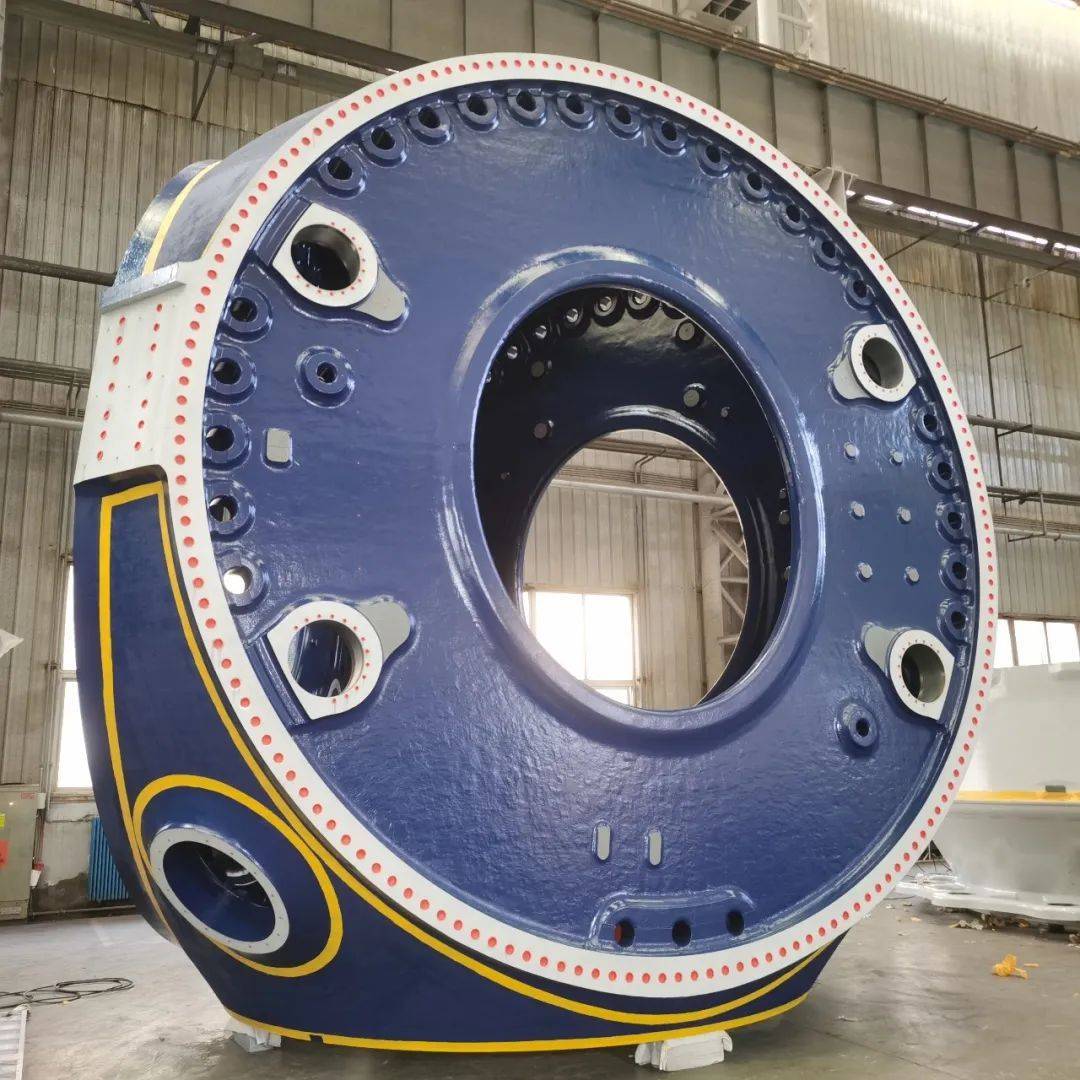

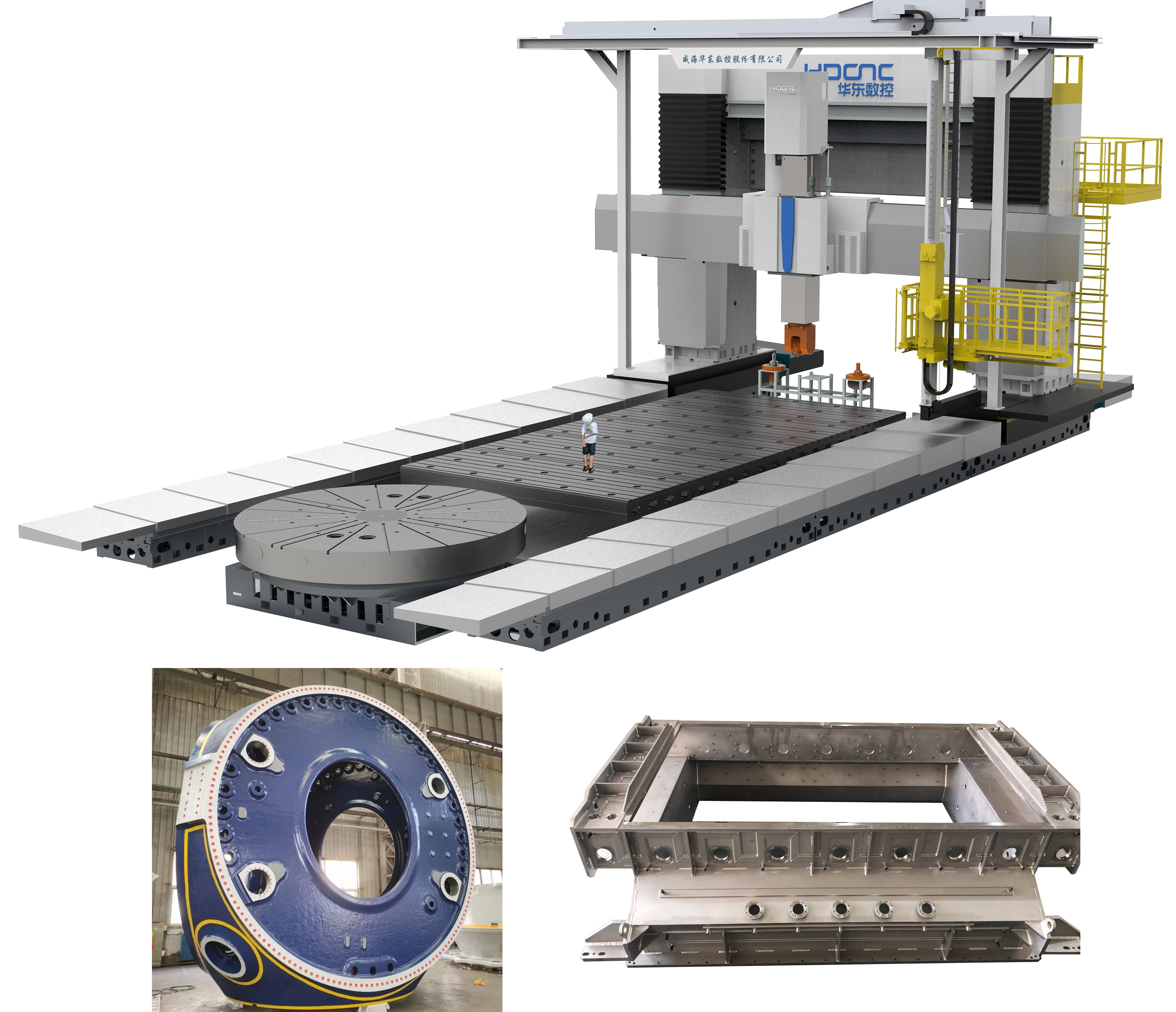

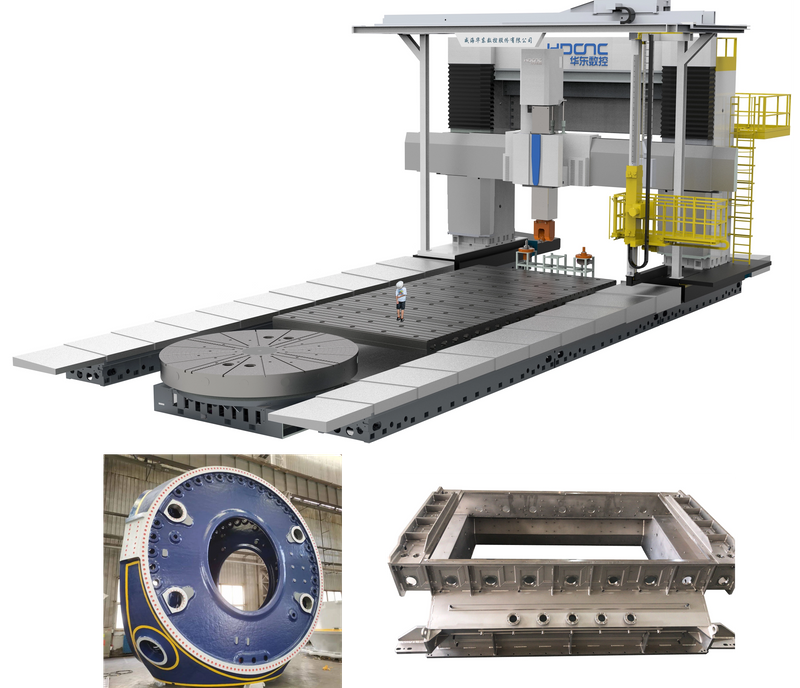

Das Maschinenstrukturlayout ist fortgeschritten und angemessen, schön aussehen. Die longitudinale Guideadopts großer linearer Rollanleitung mit hoher Bewegungsempfindlichkeit. Die horizontale Führungsschiene adoptiertvertalisch und horizontal gestaffeltes Schiebernführer mit Entladungsvorrichtung; Hebensanleitung Raiadopts große Toleranzstruktur; Die große Struktur des Fundaments ist groß und die Layout -Verstärkungsplatte; Die Maschine hat eine gute Starrheit, Stabilität und Lagerkapazität. Fräsboring, Bohrungen und andere Prozesse, ein hohes Maß an Automatisierung. Anwendung für Luft- und Raumfahrt-, Schimmel-, Shipautomobile- und andere große und mittelgroße komplexe Teilefertigungsfelder.
Technische Parameter
Modell Projekt | Xkw2842 | Xkw2850 | Xkw2863 | |
Verarbeitungsbereich | ||||
Wirksam Breite von Die Gardero MM | 4200 | 5000 | 6300 | |
X-Achse Reisen MM | 10800/12800/14800/16800/18800/20800 | |||
Y-Achse Travelmm | 5000 | 5800 | 7100 | |
Z-Achse Travelmm | 1250/1500 | 1500/2000 | ||
W-Achse Reisen | 2250/3250 | 2250/3250 | 4000 | |
Entfernung vom Spindelende Gesicht zum Arbeitstable Oberfläche mm | 200-3000/4000 | 200-5000 | ||
Arbeitstisch | ||||
Arbeitsoberflächengröße (Breite × Länge) mm | 3000× 10000/12000/14000/16000/18000/20000 | 4000× 10000/12000/14000/16000/18000/20000 | 5000× 10000/12000/14000/16000/18000/20000 | |
Arbeitstabelle Lastlager t/ ㎡ | 15t/ ㎡ | |||
Arbeitstabelle T-Slot (Größe × Abstand ） | 36× 250 | |||
Spindel | ||||
RAM -Form/Querschnitt Abmessungen
| Quadratschildkissen 500 × 500 | Quadratschildkissen 610 × 610 | ||
Spindel maximale Geschwindigkeitsdrehzahl | 4000/3500 | 2000/1500 | ||
Spindelkraft kW | 44/54 | 44/54 (51/68.4) | ||
Max -Spindeldrehmoment （kontinuierlich/30 min） nm | 1825/2242 | 1825/2242 （3250/4358） | ||
Spindelantriebsform | Selbstgemachtes Getriebe + Zweiganggetriebe | |||
Spindel -Verjüngungsloch | BT50 | |||
Toolmagazin （Optionen） | ||||
Werkzeugmagazinkapazität t | 24/32/40/60 | |||
Max -Werkzeugdurchmesser （Voll/leer） mm | Φ125/230 | |||
Max -Werkzeuglänge mm | 350 | |||
Max -Werkzeuglänge kg | 25 | |||
Andere | ||||
Total Netzteil KVA | 120 | 120 | 140 | |
Maschinengewicht （einschließlich Klemmplattform） T. | 125/140/155/170/185/200 | 130/150/170/190/210/230 | 160/180/200/220/240/260 | |
Maschinenmaschinenabmessungen | 18000/20000/22000/24000/26000/28000 × 9000 × 8800 | 18000/20000/22000/24000/26000/28000 × 10000 × 8800 | 18000/20000/22000/24000/26000/28000 × 11500 × 1000 | |
（L × W × H） mm | ||||
CNC -Kontrolle | Siemens 828d/Fanuc 31i-mf | Siemens 828d/Fanuc 31i-mf | Siemens 828d/Fanuc 31i-mf | |
