| Menge: | |
|---|---|
Autoteile
Maschinenhersteller
Luft- und Raumfahrt
Schimmel
| Kühlmittelsystem | Arbeitslicht | Nivellierkeile | Fundamentschraube | Radflansch |
| Radwuchtwelle | Magnetspannplatte | Standardrad | Bedienungsanleitung | Basis zum Abrichten von Rädern |
Diamantstift | magisches Trennzeichen | rad waage stehen | DRO |
Beschreibung | Einheit | M7130A | |
Tischgröße (L * B) | mm | 1000*300 | |
Max.grinding Größe des Werkstücks (L * W) | mm | 1000*300*400 | |
Längsfahrt | mm | 200-1100 | |
Tischlängsgeschwindigkeit | mm/Min | 3-27 | |
T-Nut des Tisches (Nr. * Breite) | mm | 3*18 | |
Abstand von der Spindelmitte zum Tisch Oberfläche | mm | 600 | |
max.Laden des Tisches (einschließlich Magnetspannfutter) | 470 | ||
Magnetspannplatte Größe | mm | 300*1000 | |
Radgröße (OD * Breite * ID) | mm | 400*40*127 | |
Spindeldrehzahl (stufenlos) | U/Min | 1440 | |
Arbeitstischgeschwindigkeit | m/Min | 3-27 | |
Querbewegung des Radkopfes | Kontinuierliche Vorschubgeschwindigkeit | m/Min | 0,5-4,5 |
Intermittierender Vorschub | mm/t | 3-30 | |
Rad vertikal bewegen | Rasante Geschwindigkeit | mm/Min | 400 |
Handradvorschub pro gra. | mm/gr. | 0.005 | |
Handradvorschub pro Umdrehung. | mm/Umdr. | 0.645 | |
Spindelmotor | KW | 7.5 | |
Hydraulischer Motor | KW | 3 | |
Kühlmittelmotor | KW | 0.125 | |
Hubmotor | KW | 0.37 | |
Gesamtnennleistung | KW | 11 | |
Oberflächenrauheit | μm | Ra0,63 | |
Bruttogewicht | kg | 3500 | |
Paketabmessungen (L*B*H) | mm | 2840*1710*2130 | |
Beschreibung | Einheit | M7140 | M7140A*1600 | M7140A*2200 | |||
Tischgröße (L * B) | mm | 1000*400 | 1600*400 | 2200*400 | |||
Max.grinding Größe des Werkstücks (L * W) | mm | 1000*400*400 | 1600*400*400 | 2200*400*400 | |||
Längsfahrt | mm | 200-1100 | 200-1700 | 200-2300 | |||
Magnetspannplatte Größe | mm | 400*1000 | 400*1600 | 400*2200 | |||
max.Laden der Tabelle (einschließlich magentic Futter) | kg | 630 | 1000 | 1380 | |||
Tischlängsgeschwindigkeit | mm/Min | 3-27 | |||||
T-Nut des Tisches (Nr. * Breite) | mm | 3*18 | |||||
Abstand von der Spindelmitte zum Tisch Oberfläche | mm | 600 | |||||
Radgröße (OD * Breite * ID) | mm | 400*40*127 | |||||
Spindeldrehzahl (stufenlos) | U/Min | 1440 | |||||
Arbeitstischgeschwindigkeit | m/Min | 3-27 | |||||
Schleifkopf Querbewegung | Kontinuierliche Vorschubgeschwindigkeit | m/Min | 0,5-4,5 | ||||
Intermittierender Vorschub | mm/t | 3-30 | |||||
Handradvorschub pro gra. | mm/gr. | 0.02 | |||||
Rad vertikal bewegen | Rasante Geschwindigkeit | mm/Min | 400 | ||||
Handradvorschub pro gra. | mm/gr. | 0.005 | |||||
Handradvorschub pro Umdrehung. | mm/Umdr. | 0.645 | |||||
Spindelmotor | KW | 7.5 | |||||
Hydraulischer Motor | KW | 3 | |||||
Kühlmittelmotor | KW | 0.125 | |||||
Hubmotor | KW | 0.37 | |||||
Gesamtnennleistung | KW | 11 | |||||
Oberflächenrauheit | μm | Ra0,63 | |||||
Bruttogewicht | kg | 4700 | 6600 | 8000 | |||
Paketabmessungen (L*B*H) | cm | 295*220*233 | 500*220*233 | 680*220*233 | |||
Beschreibung | Einheit | M7150A | M7150A*1600 | M7150A*2200 | |||
Tischgröße (L * B) | mm | 1000*500 | 1600*500 | 2200*500 | |||
Max.grinding Größe des Werkstücks (L * W) | mm | 1000*500*500 | 1600*500*500 | 2200*500*500 | |||
Längsfahrt | mm | 200-1100 | 200-1700 | 200-2300 | |||
Magnetspannplatte Größe | mm | 500*1000 | 500*1600 | 500*2200 | |||
max.Laden der Tabelle (einschließlich magentic Futter) | kg | 700 | 1240 | 1410 | |||
Tischlängsgeschwindigkeit | mm/Min | 3-27 | |||||
T-Nut des Tisches (Nr. * Breite) | mm | 3*22 | |||||
Abstand von der Spindelmitte zum Tisch Oberfläche | mm | 700 | |||||
Radgröße (OD * Breite * ID) | mm | 400*40*203 | |||||
Spindeldrehzahl (stufenlos) | U/Min | 1440 | |||||
Arbeitstischgeschwindigkeit | m/Min | 3-27 | |||||
Schleifkopf Querbewegung | Kontinuierliche Vorschubgeschwindigkeit | m/Min | 0,5-4,5 | ||||
Intermittierender Vorschub | mm/t | 3-30 | |||||
Handradvorschub pro gra. | mm/gr. | 0.02 | |||||
Rad vertikal bewegen | Rasante Geschwindigkeit | mm/Min | 400 | ||||
Handradvorschub pro gra. | mm/gr. | 0.005 | |||||
Handradvorschub pro Umdrehung. | mm/Umdr. | 0.515 | |||||
Spindelmotor | KW | 7.5 | |||||
Hydraulischer Motor | KW | 5.5 | |||||
Kühlmittelmotor | KW | 0.125 | |||||
Hubmotor | KW | 0.55 | |||||
Gesamtnennleistung | KW | 12.25 | |||||
Oberflächenrauheit | μm | Ra0,63 | |||||
Bruttogewicht | kg | 5000 | 7100 | 8500 | |||
Paketabmessungen (L*B*H) | cm | 320*228*252 | 520*228*252 | 680*228*252 | |||

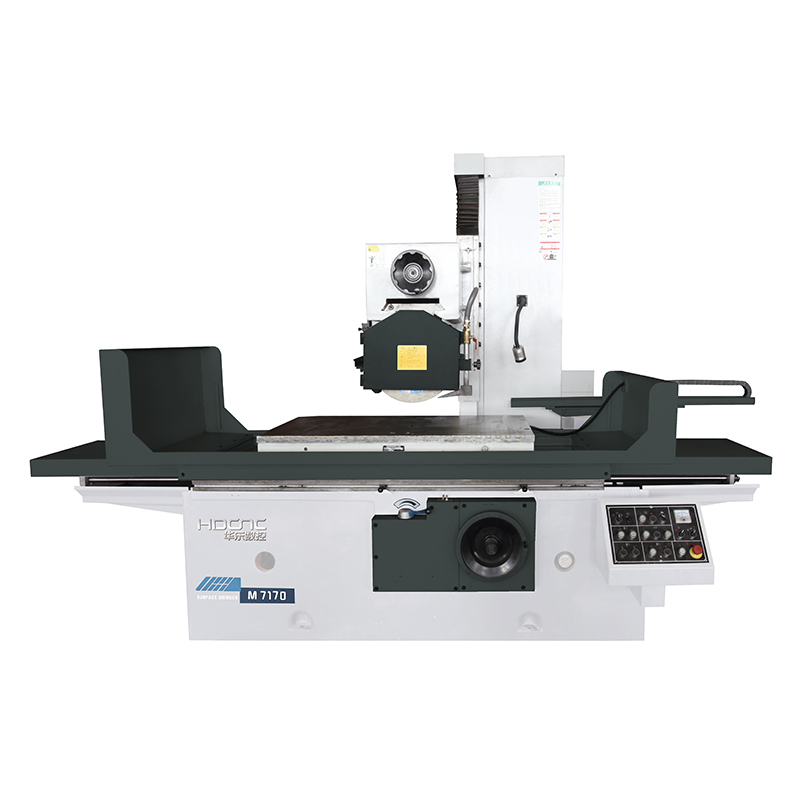

Beschreibung | Einheit | M7170A*1250 | M7170A*1600 | M7170A*2200 | |||
Tischgröße (L * B) | mm | 1250*700 | 1600*700 | 2200*700 | |||
Max.grinding Größe des Werkstücks (L * W) | mm | 1250*700*500 | 1600*700*500 | 2200*700*500 | |||
Längsfahrt | mm | 200-1350 | 200-1700 | 200-2300 | |||
Magnetspannplatte Größe | mm | 700*1250 | 700*1600 | 700*2200 | |||
max.Laden der Tabelle (einschließlich magentic Futter) | kg | 1100 | 1400 | 1800 | |||
Tischlängsgeschwindigkeit | mm/Min | 3-27 | |||||
T-Nut des Tisches (Nr. * Breite) | mm | 3*22 | |||||
Abstand von der Spindelmitte zum Tisch Oberfläche | mm | 700 | |||||
Radgröße (OD * Breite * ID) | mm | 400*50*203 | |||||
Spindeldrehzahl (stufenlos) | U/Min | 1440 | |||||
Arbeitstischgeschwindigkeit | m/Min | 3-27 | |||||
Schleifkopf Querbewegung | Kontinuierliche Vorschubgeschwindigkeit | m/Min | 0,5-4,5 | ||||
Intermittierender Vorschub | mm/t | 3-30 | |||||
Handradvorschub pro gra. | mm/gr. | 0.02 | |||||
Rad vertikal bewegen | Rasante Geschwindigkeit | mm/Min | 400 | ||||
Handradvorschub pro gra. | mm/gr. | 0.005 | |||||
Handradvorschub pro Umdrehung. | mm/Umdr. | 0.515 | |||||
Spindelmotor | KW | 11 | |||||
Hydraulischer Motor | KW | 5.5 | |||||
Kühlmittelmotor | KW | 0.125 | |||||
Quermotor | KW | 0.55 | |||||
Hubmotor | KW | 0.55 | |||||
Gesamtnennleistung | KW | 19.75 | |||||
Oberflächenrauheit | μm | Ra0,63 | |||||
Bruttogewicht | kg | 6200 | 6600 | 7200 | |||
Paketabmessungen (L*B*H) | cm | 385*228*255 | 560*228*255 | 680*228*255 | |||
Beschreibung | Einheit | M7180*1600 | M7180*2200 | M7180*3000 | |||
Tischgröße (L * B) | mm | 1600*800 | 2200*800 | 3000*800 | |||
Max.grinding Größe des Werkstücks (L * W) | mm | 1600*800*500 | 2200*800*500 | 3000*800*500 | |||
Längsfahrt | mm | 200-1700 | 200-2300 | 200-3100 | |||
Magnetspannplatte Größe | mm | 800*1600 | 800*2200 | 800*3000 | |||
max.Laden der Tabelle (einschließlich magentic Futter) | kg | 1600 | 2000 | 3000 | |||
Tischlängsgeschwindigkeit | mm/Min | 3-27 | |||||
T-Nut des Tisches (Nr. * Breite) | mm | 3*22 | |||||
Abstand von der Spindelmitte zum Tisch Oberfläche | mm | 700 | |||||
Radgröße (OD * Breite * ID) | mm | 450*63*203 | |||||
Spindeldrehzahl (stufenlos) | U/Min | 1440 | |||||
Arbeitstischgeschwindigkeit | m/Min | 3-27 | |||||
Schleifkopf Querbewegung | Kontinuierliche Vorschubgeschwindigkeit | m/Min | 0,5-4,5 | ||||
Intermittierender Vorschub | mm/t | 3-30 | |||||
Handradvorschub pro gra. | mm/gr. | 0.02 | |||||
Rad vertikal bewegen | Rasante Geschwindigkeit | mm/Min | 400 | ||||
Handradvorschub pro gra. | mm/gr. | 0.005 | |||||
Handradvorschub pro Umdrehung. | mm/Umdr. | 0.515 | |||||
Spindelmotor | KW | 15 | |||||
Hydraulischer Motor | KW | 5.5 | |||||
Kühlmittelmotor | KW | 0.125 | |||||
Quermotor | KW | 0.75 | |||||
Hubmotor | KW | 0.75 | |||||
Gesamtnennleistung | KW | 28.75 | |||||
Oberflächenrauheit | μm | Ra0,63 | |||||
Bruttogewicht | kg | 9500 | 11000 | 13000 | |||
Paketabmessungen (L*B*H) | cm | 490*260*270 | 570*260*270 | 865*260*270 | |||
Fundament aus hochfestem Gusseisen
Die Querbewegung wird durch eine Kugelumlaufspindel angetrieben, hohe Übertragungspräzision und einfache Wartung
Längsbewegungen hydraulisch mit variabler Geschwindigkeit
Vertikale Bewegungen manuell oder Motorantriebe
Die Maschine eignet sich für schweres Schleifen mit hoher Schleifleistung
Zwangsschmierführung, verlängern die Lebensdauer der Maschine
Die Maschine kann in einen vertikalen SPS-Typ oder einen zweiachsigen SPS-Typ mit dem Namen M71XXD/M71XXPC2 erweitert werden
Mit Ausnahme des Modells M7180 können alle entweder Typ B (Abstand von der Mittellinie der Spindel zum Tisch beträgt 1000 mm) oder Typ C (Abstand von der Mittellinie der Spindel zum Tisch beträgt 1400 mm) sein, andere Parameter sind die gleichen wie Typ A (außer Höhe und Gewicht der Maschine).
