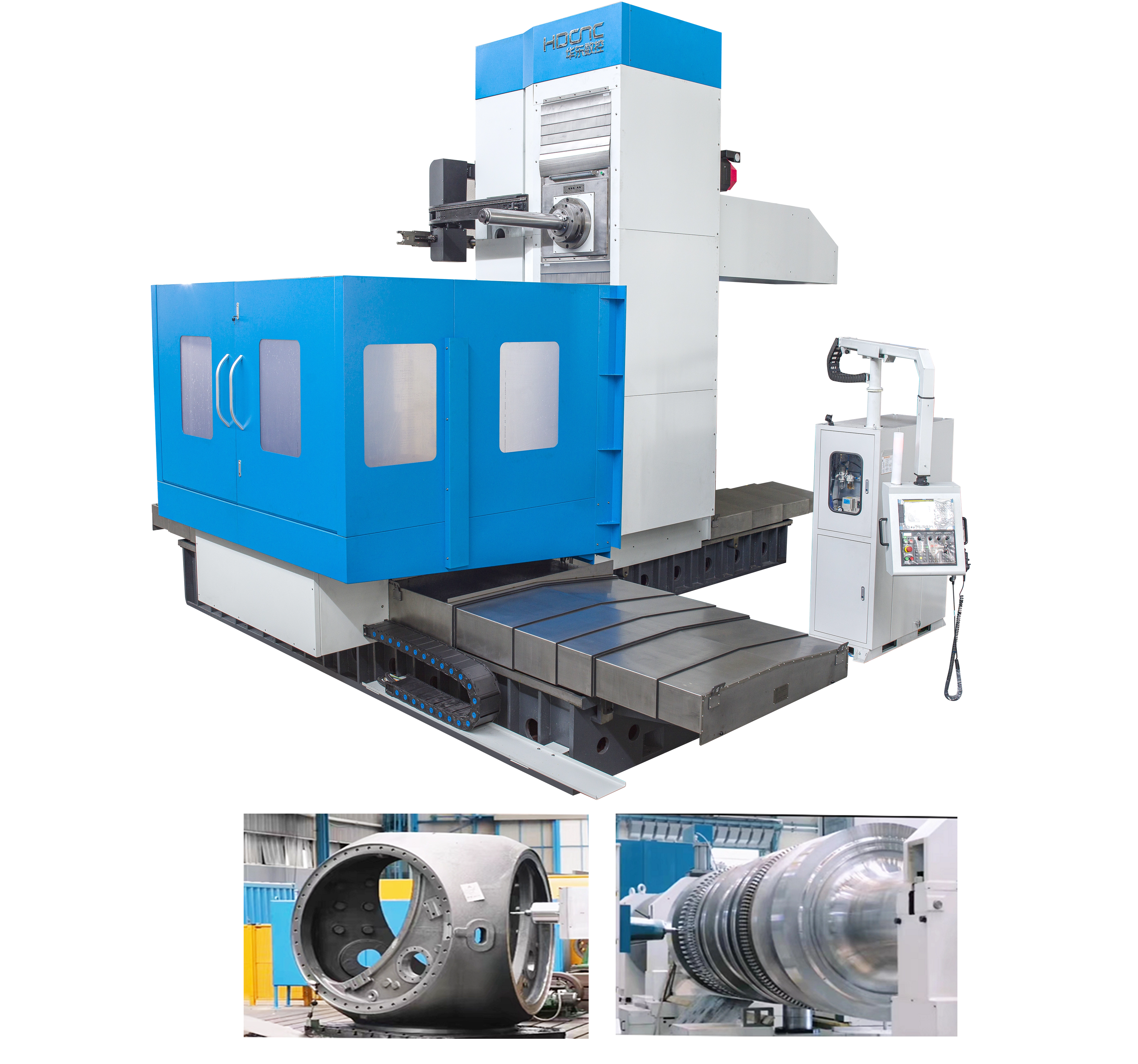

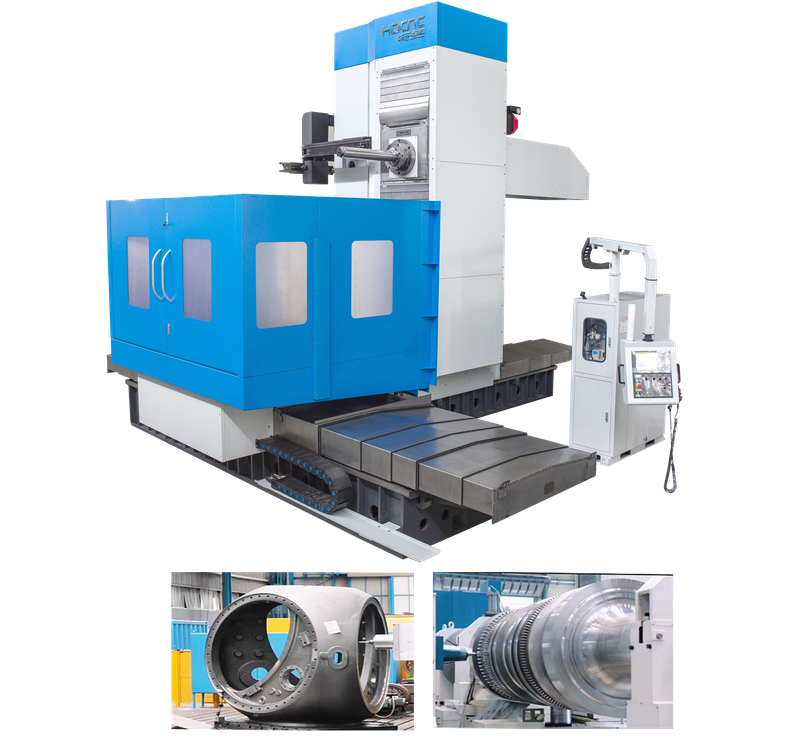

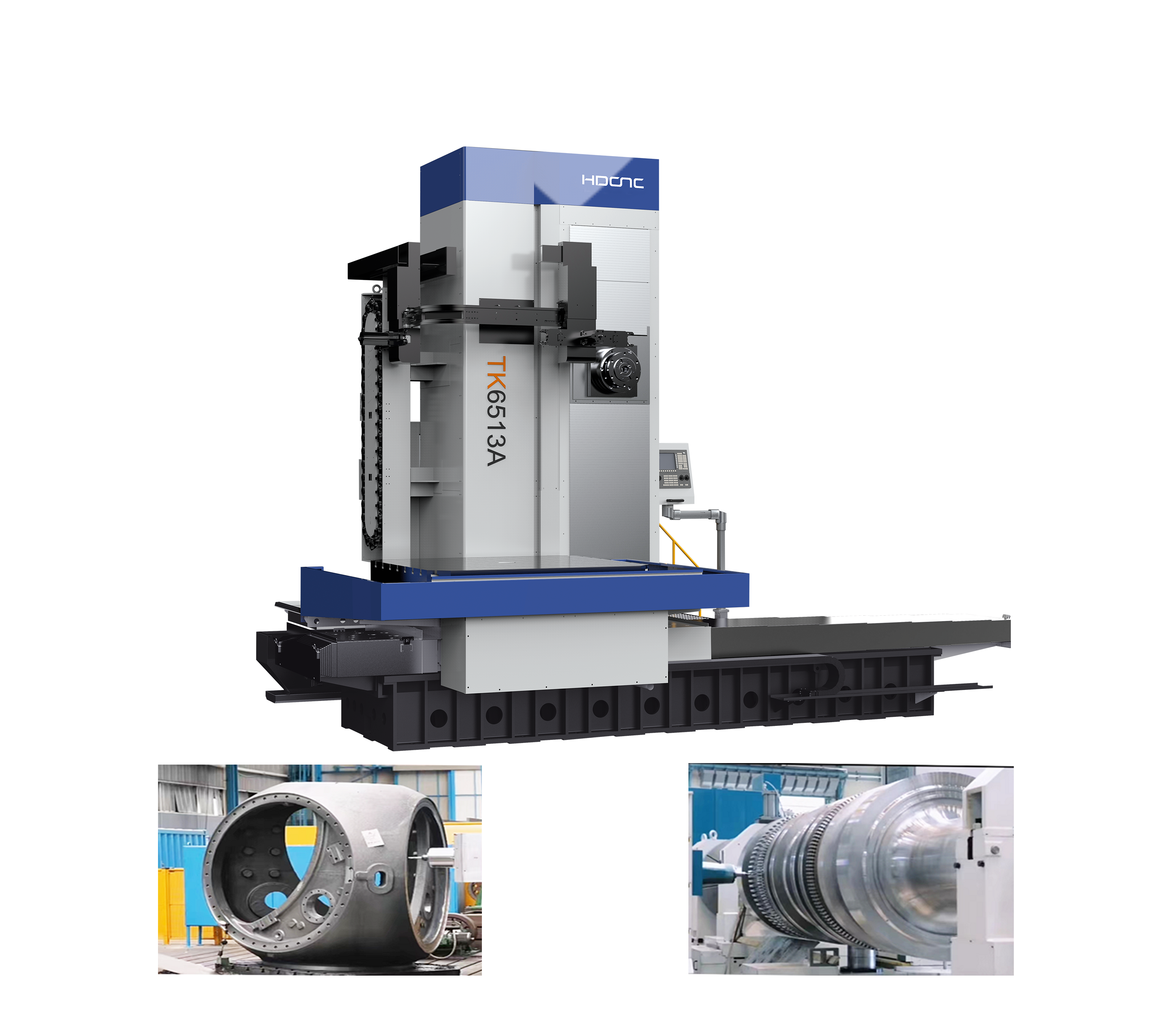

Diese Serie von Werkzeugmaschinen bietet eine hervorragende Leistung und eine breite Palette von Verarbeitungstechniken. Es können mehrere Spezialzubehör-Fräsenköpfe ausgewählt werden, wodurch das Bohren, Erweiterung, Bohrung, Rillenschneiden und flaches Fräsen von mittel- und großer Teile in einer Klemme ausgeführt werden kann. Dieses Modell ist in zwei Typen unterteilt, eine ohne feste flache Drehscheibe und die andere mit einer festen flachen Drehscheibe. Dieses Modell kann auch nach Bedarf kombiniert werden, um eine Kopf -an -Kopf -Form zu erstellen.
Strukturelle Eigenschaften
Das Bett dieser Werkzeugmaschine ist in einem T-förmigen Muster mit einem hohen Steifigkeitsbett und mehreren Stützverbund-Führungsschienen angeordnet. Jede Führungsschiene ist mit einem Entlastungsgerät ausgestattet und kann in Form von linearen Rollenschienen zur Hochleistungsrollen ausgewählt werden
Vollständig geschlossene Spindelbox
Y-Achsenmutdrehung (mehr als 3000 mm Hub)
Jede Vorschubachse wird durch ein hochpräpariertes vorinstalliertes Doppelmutterkugel-Schrauben-Paar angetrieben, und die Hauptgetriebekaste wird mit dem quadratischen Schieberegler zur Fütterung synchronisiert. Es hat die Eigenschaften von hoher Geschwindigkeit, niedrigem Rauschen und hohem Drehmoment
Rollerkette oder Drahtseil Gegengewichtsbilanz, fortschrittlicher und einzigartiger Ausgleichsaufhebungspunkt
Vollständiges Schleifen der Bettsäulenführer Schiene
Der Quadratschieber der TK68-Serie wird in einer vierseitigen, vollständig verpackten Form mit einem eingebauten Kompensationsmechanismus geliefert
Der Rotationsarbeitstisch ist eine große Rotationsstütze
Der Rotationsgeschäftsring ist ein gemahlener Zahnradring mit großem Durchmesser
Die getötete Bremse ist eine hydraulische Bremse, die Bremse hält
Das Rotary -Getriebe wird von einem Dual -Getriebe -Zahnrad mit einem Rückschlagmechanismus angetrieben. Der Rückschlagmechanismus kann als Dual -Motor -Dual -Zahnrad oder ein einzelnes Motor -Dual -Gang ausgewählt werden
Kann 360 Grad beliebige Winkelabteilung erreichen
Kann mit einem Hochdruckzentrum ausgestattet werden
Kann mit einem Toolmagazin ausgestattet werden, um eine automatische Funktionswechselfunktion zu erzielen
Kann mit automatischem Greifen und automatischen Indexierungsansatzköpfen ausgestattet werden
Technische Parement

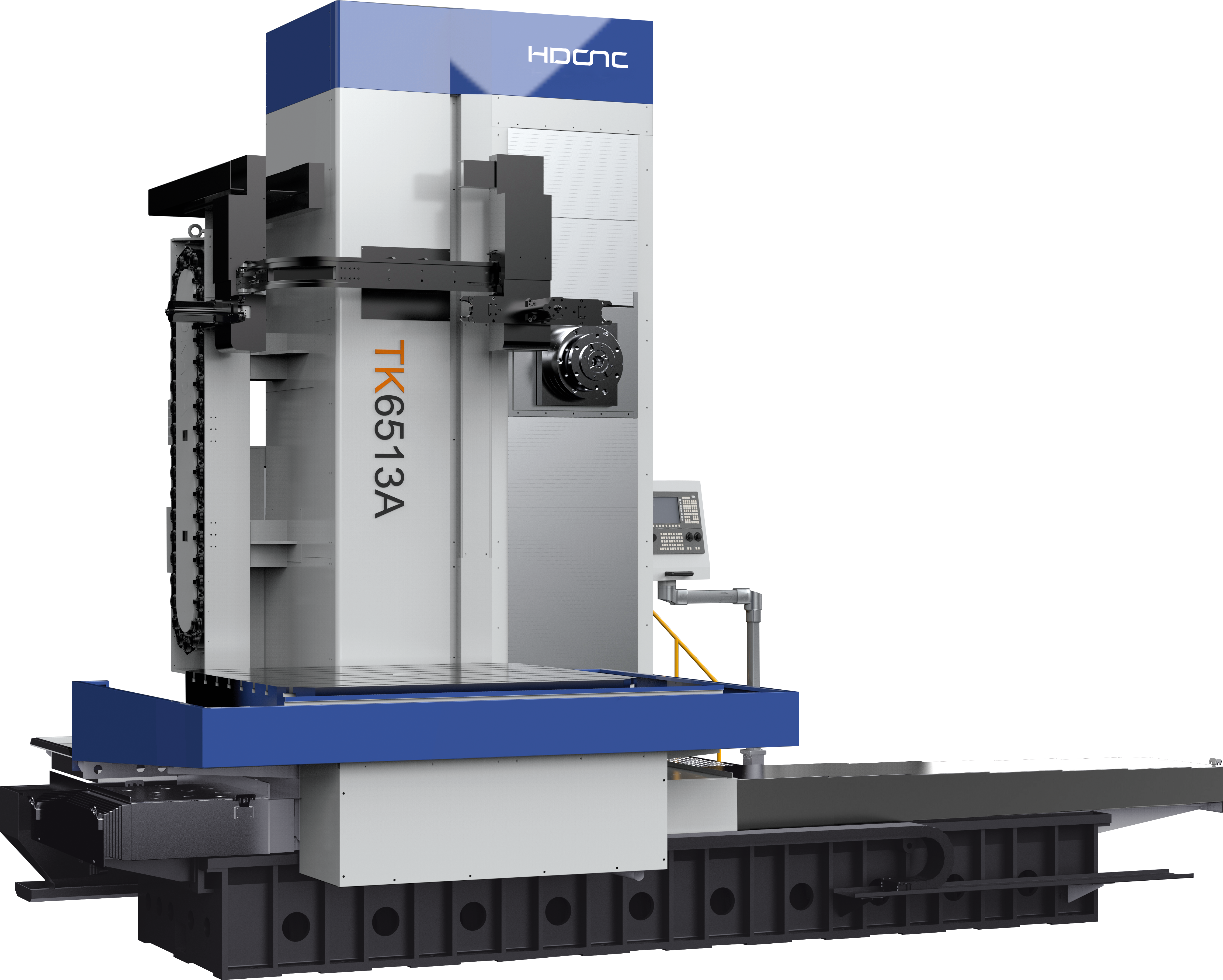

Element/Modell | Einheit | TK6513 | Tk6513g | TK6516 | TK6516G | TK6813 | TK6816 |
Spindelabschnitt | |||||||
Durchmesser von langweiliger Achsen | mm | Φ130 | Φ130 | Φ160 | Φ160 | Φ130 | Φ160 |
Durchmesser von Fräser -Achsen | mm | Φ221.44 | Φ221.44 | Φ280 | Φ250 | Φ221.44 | Φ280 |
Spindel -Verjüngungsloch | ISO50 | ISO50 | ISO50 | ISO50 | ISO50 | ISO50 | |
Spindelgeschwindigkeit | Drehzahl | 1500 | 3000 | 1500 | 2500 | 3000 | 2500 |
Spindelkraft | KW | 30/36 | 30/36 | 44/54 | 31/37 | 31/37 | 31/37 |
Maximales Drehmoment der Mahlachse | Nm | 2234/2680 | 1691/2029 | 4500 | 2275/2720 | 2533/3028 | 3298/3943 |
Maximale Futterbeständigkeit der Mahlenachse | N | 20000 | 20000 | 30000 | 30000 | 20000 | 30000 |
Arbeitsabschnitt | |||||||
Arbeitstabellegröße | mm | 1600*2000 | 1600*2000 | 2500*2500 | 2500*2500 | 1600*2000 | 2500*2500 |
Maximal tragende Kapazität der Arbeitstabelle | kg | 10000 | 10000 | 20000 | 20000 | 10000 | 20000 |
Mindestabteilungseinheit | ° | 0.001 | 0.001 | 0.001 | 0.001 | 0.001 | 0.001 |
Schieben Sie die Kissengröße | mm | \ | \ | \ | \ | 420*460 | 420*460 |
Verarbeitungsumfang | |||||||
X -Achse -Reise | mm | 3000 | 3000 | 3000 | 3000 | 3000 | 3000 |
Y Achsenreise | mm | 2000 | 2000 | 2500 | 2500 | 3000 | 3000 |
Z -Achsenreise | mm | 1600 | 1600 | 1600 | 1600 | 1500 | 1500 |
V Achsenreisen | mm | \ | \ | \ | \ | 800 | 1000 |
W Achse reisen | mm | 800 | 700 | 1000 | 800 | 800 | 900 |
Bewegungsgeschwindigkeit | |||||||
X/Y/Z -Achse schnelle Bewegungsgeschwindigkeit | mm/min | 10000 | 10000 | 10000 | 10000 | 8000 | 8000 |
V-Achse schnelle Bewegungsgeschwindigkeit | mm/min | \ | \ | \ | \ | 5000 | 5000 |
W-Achse schnelle Bewegungsgeschwindigkeit | mm/min | 6000 | 6000 | 6000 | 6000 | 5000 | 5000 |
B-Achse schnelle Bewegungsgeschwindigkeit | °/min | 450 | 450 | 450 | 450 | 450 | 450 |
X/y/z -Achse -Schnellvorschub | mm/min | 1-6000 | 1-6000 | 1-6000 | 1-6000 | 1-6000 | 1-6000 |
V-Achse-Futterrate | mm/min | \ | \ | \ | \ | 1-4000 | 1-4000 |
W-Achse-Futterrate | mm/min | 1-4000 | 1-4000 | 1-4000 | 1-4000 | 1-4000 | 1-4000 |
B-Achse-Futterrate | °/min | 360 | 360 | 360 | 360 | 360 | 360 |
Genauigkeit | |||||||
X/Y/Z/W -Achse -Positionierungsgenauigkeit | mm | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 |
B-Achse-Positionierungsgenauigkeit | ″ | 7 | 7 | 8 | 8 | 7 | 8 |
X/Y/Z/W -Achse Wiederholungspositionierungsgenauigkeit | mm | 0.015 | 0.015 | 0.015 | 0.015 | 0.015 | 0.015 |
B-Achse Wiederholungspositionierungsgenauigkeit | ″ | 5 | 5 | 6 | 6 | 5 | 6 |

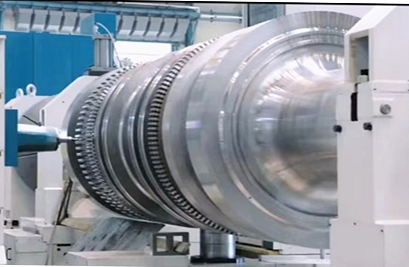

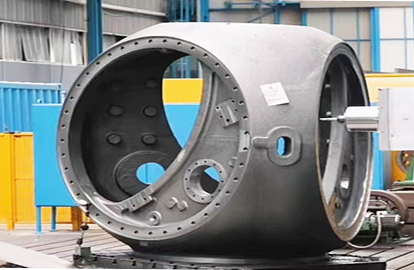

Verarbeitungsfall
