| Menge: | |
|---|---|
Kohlefahrtmaschine
Baumaschinen
Schwere LKW -Armaturen
Hochspannung elektrisch
Hochspannung elektrisch
Erdölmaschinerie
24 T ATC | Spindelluftvorhangstaubkontrollsystem | Werkstückkühlsystem | CNC -Rotary -Tabelle der gleichen Division | Automatisches Schmiersystem |
Spiralchipentfernungsvorrichtung | Kettenplatten -Chip -Entferner | Integraler Abdeckung | Tool und Toolbox | Fundamentschraube und Nivellieren von Keilen |
| Siemens828d System | 30/32/40 T ATC | Drei Äxte Gitterherrscher | Ölabscheidergerät |
| Werkzeugeinstellungsgerät | ZF -Getriebe | Messvorrichtung für Werkstück | 0,001 ° Rotationstisch |

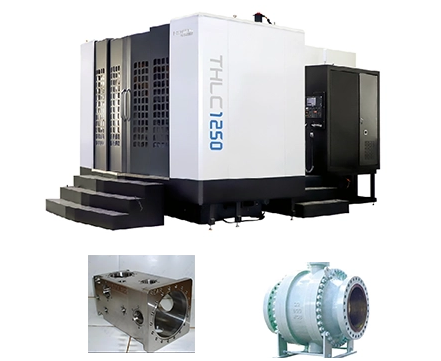

| Modell | Einheit | THLC1000 | THLC1250 | THLC1500 |
| Tischgröße | mm | 1000*1000 | 1250*1250 | 1500*1500 |
| Maximales Ladegewicht | kg | 3000/5000 | 3000/5000 | 80000 |
| T-Slot (Nummer*Breite*Abstand) | mm | 7*22*130 | 5*22*200 | 5*28*275 |
| Reise (x/y/z/m) | mm | 1800/1400/1400 | 1800/1400/1400 | 2500/1400/2000 |
| Durchmesser/Reisen von W-Achse-Bohrerwelle | mm | 110/500 | 110/500 | 110/500 |
| Schnelle Bewegungsgeschwindigkeit (x/y/z/w) | m/mim | 2012/12/12 | 10/10/12 | 9/9/9 |
| X/y/z Schneidgeschwindigkeit | mm/mim | 1 ~ 5000 | 1 ~ 5000 | 1 ~ 5000 |
| Spindelmitte Linie zur Tischoberfläche | mm/mim | 160 ~ 1560 | 160 ~ 1560 | 60 ~ 1460 |
| Spindelnase zu Tischmitte | mm/mim | 260 ~ 1660 | 260 ~ 1660 | 320 ~ 2320 |
| Spindelgeschwindigkeit | Drehzahl | 3500 | 3500 | 3500 |
| Spindelkraft | KW | 22/26 | 22/26 | 22/26 |
| Max Spindel Drehmoment | 770 | 770 | 770 | |
| Werkzeughaltertyp | BT50 | BT50 | BT50 | |
| Pull Stud | BT50-45 | BT50-45 | BT50-45 | |
| ATC -Kapazität | 30 | 30 | 30 | |
| Werkzeugänderungszeit | S | 7.5 (Werkzeug zu Werkzeug) | 7.5 (Werkzeug zu Werkzeug) | 7.5 (Werkzeug zu Werkzeug) |
| Max -Werkzeuggewicht | kg | 15 | 15 | 15 |
| Maximaler Werkzeugdurchmesser | mm | 112/200 (leer) | 112/200 (leer) | 112/200 (leer) |
| Luftdruck | MPA | 0,6 ~ 0,8 | 20-6000 | 0,6 ~ 0,8 |
| Maschinengewicht (ungefähr) | kg | 28000 | 30000 | 34000 |
| Maschine Gesamtgröße (l*w*h) | mm | 7400*5900*3820 | 7400*5900*3820 | 8200*6900*5000 |
Säulentür -Rahmen, Doppelwandkastenmechanismus, gute Starrheit, Spindelmitte Linie und Spalte zwei Führungsschienermitte Die gleiche Ebene, Spindelsystemdeformation ist gering, hohe Verarbeitungsgenauigkeit.
Langspannenführung Schienengestaltung, starke Lagerkapazität, Maschine insgesamt Starrheit gut

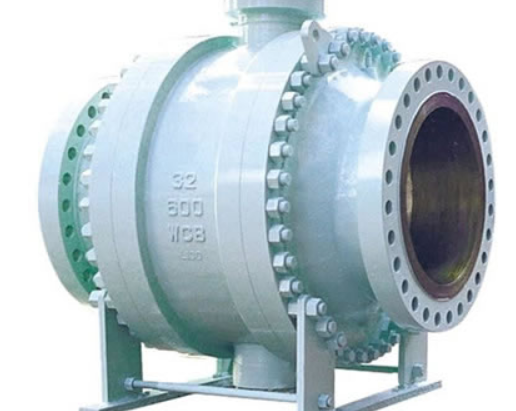

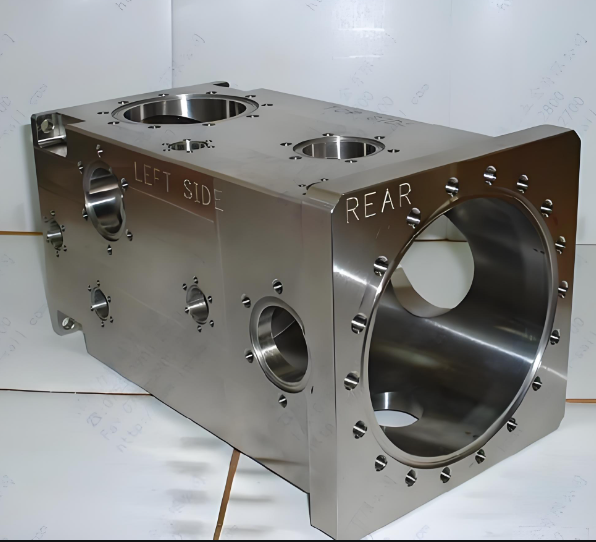

Ausgestattet mit einem hochpräziigen Rotary -Tisch geeigneter Torkasten, Maschinenbasis, Säule und anderer polyedrischer Teileverarbeitung, kann ein Klemme Mahlen, Bohrungen, Bohrungen abschließen
