Verfügbarkeitsstatus: | |
---|---|
Menge: | |

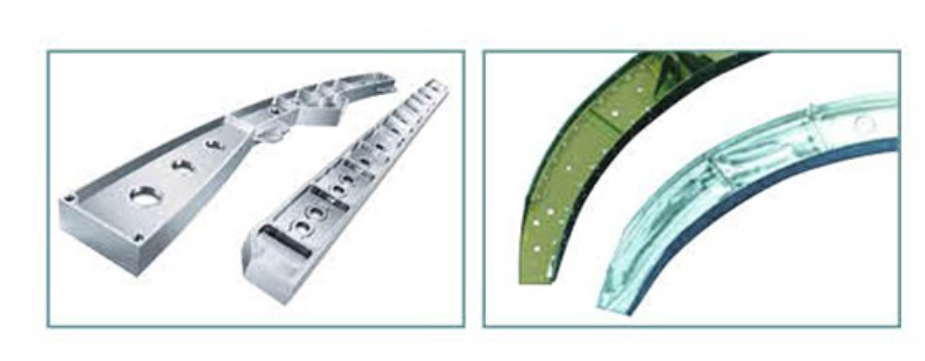

Maschinenindustrie
Schimmel

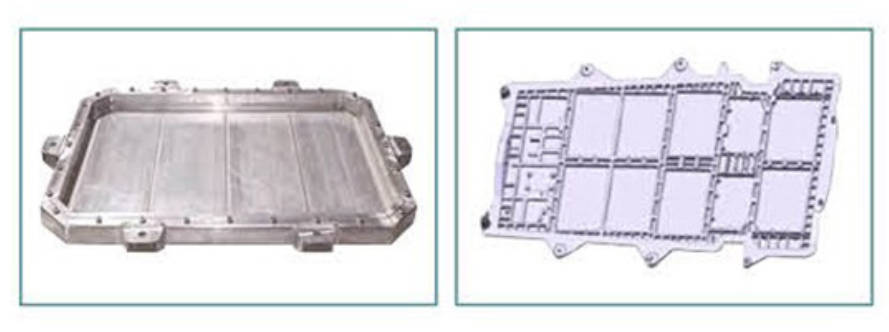

Autoteile
Siemens 828D -System | Elektrische Spindel von 20000 U / min importiert |
Spindel automatische Kühlsystem für konstante Temperaturkühlung | Automatisches Fettschmiersystem oder Koordinatenachsen |
Maschinelles pneumatisches System | Spindel -Taperluftdichtung |
Automatischer Chip -Converyor auf beiden Seiten der Arbeitstabelle | Schneidwerkzeugkühlsystem und Wassertank mit großer Kapazität |
Halbbezogene Abdeckung | Tür offener Schalter |
Mpg | Tricolor -Arbeitslicht |
Klimaanlagen für Elektrometerschrank | Standardzubehör und Dokumente |
Ketten -Chip -Förderer. |
Fanuc -System | Drei -Achse voll geschlossene Schleifenregelung |
Cooltant Throught Spindel | Micro -Kühlsystem Werkstück, |

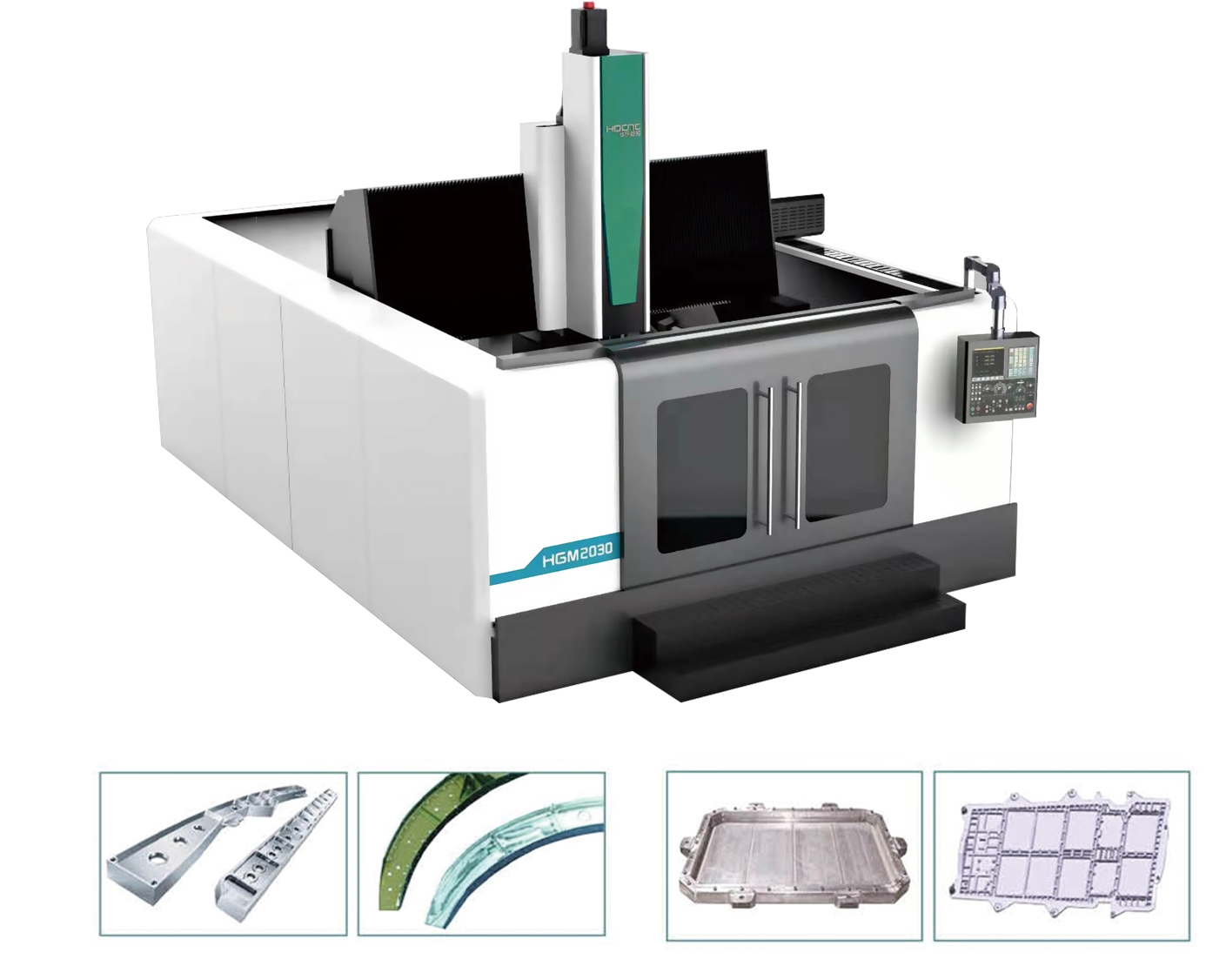

Beschreibung | Einheit | HGM2030/HGM2030AC |
Verarbeitungsbereich | ||
Gantry effektive Breite | mm | 2050 |
X Reisen | mm | 3000 |
Y Reisen | mm | 2000 |
Z Reisen | mm | 700 |
Entfernung vom vertikalen Ende der Spindel bis zum Arbeitstisch | mm | 50-750 |
Entfernung vom horizontalen Zentrum der Spindel bis zum Arbeitstisch | mm | 312-1012 |
Tisch | ||
Tabellengröße (W*l) | mm | 2000*3000 |
Maximalbeladung | T | 6t |
Säulenbreite | mm | 2050 |
Tabelle T-Slot | r/min | 12-18*250 |
A/C -Kopf | ||
C -Achsenrotationsbereich | ° | ± 180 ° |
Ein Achsenrotationsbereich | ° | ± 90 ° |
Vertikaler Kopfspindelgeschwindigkeitsbereich | Drehzahl | 10-24000 |
Spindeldrehmoment | Nm | 19/21 |
Spindelverjüngung | HSK-A63 | |
Füttern | ||
Bereich der Schneidvorschubgeschwindigkeit | m/min | 10-20 |
X Achse schnelle Geschwindigkeit | m/min | 30 |
Y Achse schnelle Geschwindigkeit | m/min | 40 |
Z -Achse schnelle Geschwindigkeit | m/min | 36 |
Genauigkeit | ||
X-Achsen-Positionierungsgenauigkeit (semi-entschlossene Schleife) | mm | 0.045 |
Y-Achsen-Positionierungsgenauigkeit (semi-geschlossene Schleife) | mm | 0.035 |
Z-Achsenpositionierungsgenauigkeit (semi-geschlossene Schleife) | mm | 0.025 |
X-Achse wiederholte Positionierungsgenauigkeit (halbbezogene Schleife) | mm | 0.025 |
Y-Achse wiederholte Positionierungsgenauigkeit (semi-abgelegte Schleife) | mm | 0.02 |
Z-Achse wiederholte Positionierungsgenauigkeit (halbbezogene Schleife) | mm | 0.015 |
Numercial Control System | Siemens | |
Andere | ||
Maschinengröße (l*w*h) | mm | 7000*4600*4000 |
Maschinengewicht | T | 25 |
Der Rahmen des Garntrahtes nimmt vier bilaterale Servomotoren an, die elektronische Gegenreaktion und ein synchrone Antrieb, um einen stabilen und zuverlässigen Betrieb des Säulenschiebs zu gewährleisten.
Maschinenkörper mit Arbeitstabelle Integralstruktur, Säulenstrahl (integraler), transversale Schleifplatte und vertikale Schleifplatte bestehen aus hoher Festigkeit und hochwertiger Kugelmühle Gusseisenmaterial, starker Starrheit und guter Stoßdämpfung.
Übernahme importierter Hochgeschwindigkeitsspindel, die höchste Geschwindigkeit beträgt 20000 U / min. Die Genauigkeit ist haltbar und ist zuverlässig.
HSK -Klemmschneider, hohe Präzision, statische und dynamische Steifigkeit und können sicher und effizient Drehmoment übertragen.
Drei Achse mit höherer Schnellgeschwindigkeit kann zu erheblicherem Effizienz führen.
