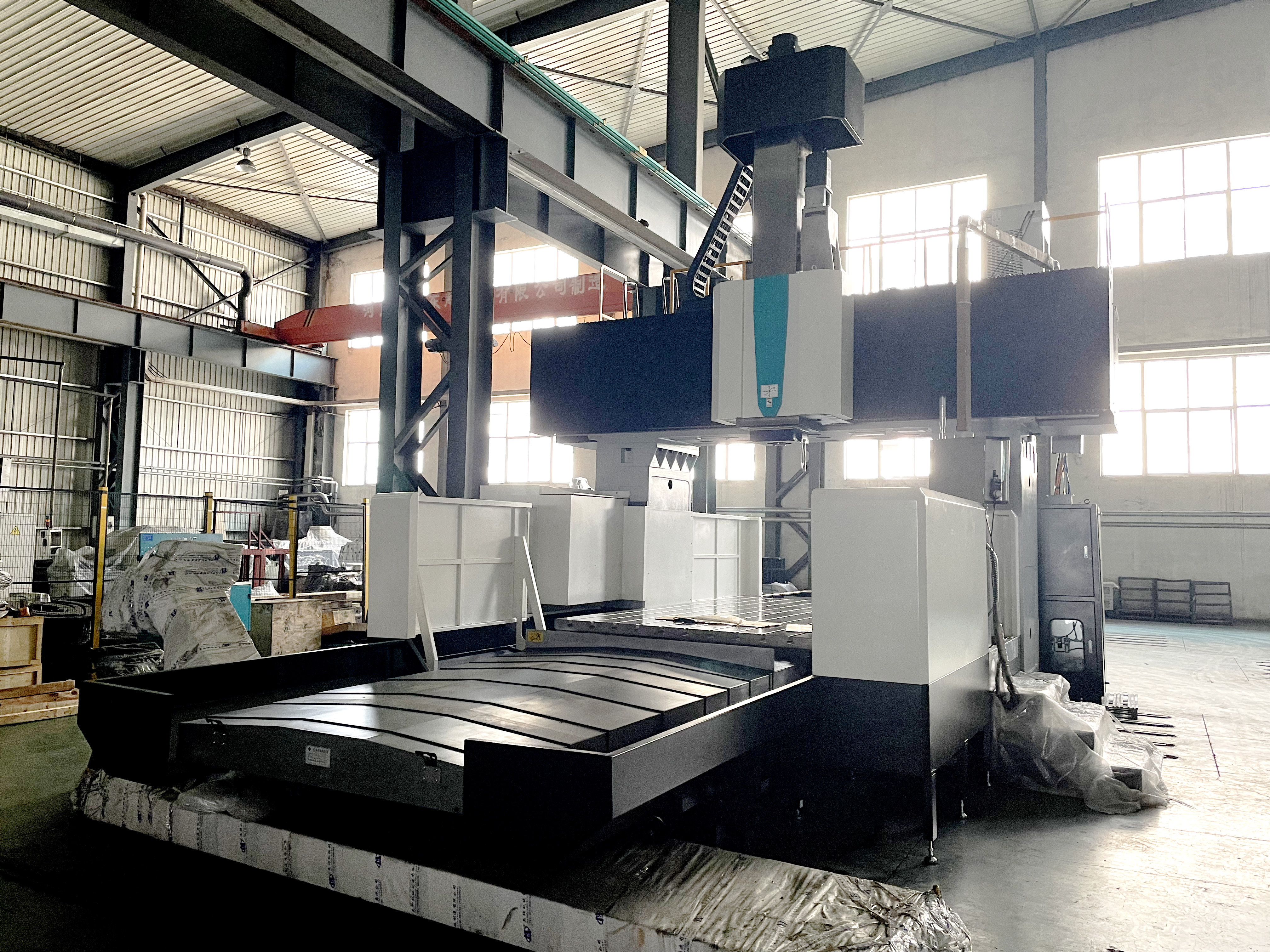

•Die Maschine nimmt einen hohen steifen Bock an Rahmenstruktur und die wichtigen Teile sind Harzsandgussteile und haben durch zwei künstliche Alterungsbehandlungen genügend statische und dynamische Steifigkeit und
gute Präzisionsretention.
• Alle drei Wellen der Maschine verwenden eine hochpräzise Kugelumlaufspindel mit Doppelmutter und Vorspannung.
Dehnung, Fahrsteifigkeit ist stark, die Präzision ist stabil und zuverlässig.
• Die X/Y-Achse hat eine Hochleistungs-Linearführungsschiene (Kugelkugel), die Z-Achse ist rechteckig
harte Schienenstruktur, und die Z-Achse ist mit einem Diazo-Flüssigkeitsausgleichszylinder mit kleinem ausgestattet
Bewegungsträgheit und Tastreaktionsgeschwindigkeit.
• Maschinenspindel nimmt hohe steife Spindeleinheit Taiwans, lange Nutzungsdauer, hohe Zuverlässigkeit an, kann wählen
Getriebekopfantrieb oder Direktantriebsstruktur des Spindelmotors.
•Die Maschine nimmt einen hohen steifen Bock an Rahmenstruktur und die wichtigen Teile sind Harzsandgussteile und haben durch zwei künstliche Alterungsbehandlungen genügend statische und dynamische Steifigkeit und
gute Präzisionsretention.
• Alle drei Wellen der Maschine verwenden eine hochpräzise Kugelumlaufspindel mit Doppelmutter und Vorspannung.
Dehnung, Fahrsteifigkeit ist stark, die Präzision ist stabil und zuverlässig.
• Die X/Y-Achse hat eine Hochleistungs-Linearführungsschiene (Kugelkugel), die Z-Achse ist rechteckig
harte Schienenstruktur, und die Z-Achse ist mit einem Diazo-Flüssigkeitsausgleichszylinder mit kleinem ausgestattet
Bewegungsträgheit und Tastreaktionsgeschwindigkeit.
• Maschinenspindel nimmt hohe steife Spindeleinheit Taiwans, lange Nutzungsdauer, hohe Zuverlässigkeit an, kann wählen
Getriebekopfantrieb oder Direktantriebsstruktur des Spindelmotors.
Beschreibung | Einheit | XKW2322*30 | XKW2322*40 | XKW2328*40 | XKW2328*60 | XKW2332*60 | XKW2332*80 | ||
XKW2322F*30 | XKW2322F*40 | XKW2328F*40 | XKW2328F*60 | XKW2332F*60 | XKW2332F*80 | ||||
wird bearbeitet Bereich | |||||||||
Effektive Breite des Portals | mm | 2200 | 2200 | 2800 | 2800 | 3200 | 3200 | ||
X Reisen | mm | 3000 | 4000 | 4200 | 6200 | 6200 | 8300 | ||
Y Reisen | mm | 2400 | 2400 | 3000 | 3000 | 3400 | 3400 | ||
Z Reisen | mm | 1000 | 1000 | 1000/1250 | 1000/1250 | 1000/1250 | 1000/1250 | ||
Spindelnase zur Tischfläche | mm | 190-1190/250-1250 | 250-1250/1500 | ||||||
Tisch | |||||||||
Tischgröße (B*L) | mm | 1800*3000 | 1800*4000 | 2300*4000 | 2300*6000 | 2500*6000 | 2500*8000 | ||
Maximale Belastung | KG | 6000 | 10000 | 14000 | 18000 | 24000 | 28000 | ||
Tisch T-Nut | U/Min | 9-22*180 | 9-22*180 | 11-28*200 | 11-28*200 | 12-28*200 | 12-28*200 | ||
Spindel | |||||||||
Rammform und Dimension | mm | T Typ Leitfaden | |||||||
Quadrat Widder 400*400 | |||||||||
Maximale Spindeldrehzahl | U/min | 6000/4000 U/min | |||||||
Spindelleistung | KW | 22/26 | |||||||
Spindelform | Direkte Verbindung/ZF/Getriebe | ||||||||
Kegelloch der Spindel | BT50 | ||||||||
ATC (Optionen) | |||||||||
Speicherkapazität des Schneidwerkzeugs | T | 24/32/40/60 | |||||||
Maximaler Werkzeugdurchmesser | mm | 115/200 | |||||||
Maximale Werkzeuglänge | mm | 300 | |||||||
Maximales Werkzeuggewicht | KG | 18 | |||||||
Andere | |||||||||
Gesamtkapazität der Stromversorgung | VA | 60 | |||||||
Maschine zu schwer | t | 35 | 40 | 45 | 55 | 65 | 75 | ||
Werkzeugmaschinengröße | cm | 900*600*550 | 1100*600*550 | 1100*650*550 | 1500*650*550 | 1500*700*620 | 1900*700*620 | ||
CNC System | SIEMENS 828D/Fanuc 0i-MF |
