Photovoltaik-Industrie
Maschinenbau
Formenbau
Schiffsindustrie
Siemens 828D-System | Importierte elektrische Spindel mit 20000 U / min |
Automatisches Kühlkreislaufsystem mit konstanter Temperatur der Spindel | Automatisches Fettschmiersystem oder Koordinatenachsen |
Pneumatisches System der Maschine | Kegelluftdichtung der Spindel |
Automatischer Späneförderer auf beiden Seiten des Arbeitstisches | Kühlsystem für Schneidwerkzeuge und Wassertank mit großem Fassungsvermögen |
| Halbgeschlossene Abdeckung | Türöffnungsschalter |
MPG | Dreifarbiges Arbeitslicht |
Klimaanlage im Schaltschrank | Serienmäßiges Zubehör und Dokumente |
| Ketten-Späneförderer. |
ATC
Messlehre
Gitterlineal
Optionaler Mühlenkopf
Kühlmittel durch Spindel
vierter Rundtisch
| Modell Artikel | Einheit | XKW2132×40 | XKW2132×60 | XKW2132×80 | XKW2137×60 | XKW2137×80 |
| Hub der X-Achse | mm | 4200 | 6200 | 8200 | 6500 | 8500 |
| Hub der Y-Achse | mm | 3800 | 3800 | 3800 | 4300 | 4300 |
| Hub der Z-Achse | mm | 1250 | 1250 | 1250 | 1250 | 1250 |
| Verfahrweg W-Achse (5×250 Mehrpunktpositionierung/kontinuierlich) | mm | 1250 | 1250 | 1250 | 1250/1600 | 1250/1600 |
| Effektive Breite des Portals | mm | 3200 | 3200 | 3200 | 3700 | 3700 |
| Maximaler Abstand vom Tisch zur Spindelstirnfläche | mm | 2450 | 2450 | 2450 | 2450/2750 | 2450/2750 |
| Tischgröße | 2500×4000 | 2500×6000 | 2500×8000 | 3000×6000 | 3000×8000 | |
| max.Ladegewicht | 18 | 24 | 30 | 28 | 35 | |
| T-Nut (B x Abstand x Nr.) | 28 × 200 × 12 | 28 × 200 × 12 | 28 × 200 × 12 | 28 × 200 × 14 | 28 × 200 × 14 | |
| max.Schnittgeschwindigkeit X/Y/Z | m/Min | 6/6/6 | 6/6/6 | 6/6/6 | 6/6/6 | 6/6/6 |
| Schnelle Bewegungsgeschwindigkeit X/Y/Z | m/Min | 10.10.10 | 10.10.10 | 10.10.10 | 10.10.10 | 10.10.10 |
| max.Spulengeschwindigkeit | U/min | 4000 | 4000 | 4000 | 4000 | 4000 |
| Spindelleistung (kontinuierlich/30min) | kW | 22/26 | 22/26 | 22/26 | 30/37 | 30/37 |
| Drehmoment der Spindel | Nm | 770/910 | 770/910 | 770/910 | 1050/1260 | 1050/1260 |
| Spindelkonus | mm | BT50 | BT50 | BT50 | BT50 | BT50 |
| RAM-Sektion | mm | 450×450 | 450×450 | 450×450 | 450×450 | 450×450 |
| ATC-Kapazität | 24/32/40/60 | 24/32/40/60 | 24/32/40/60 | 24/32/40/60 | 24/32/40/60 | |
| max.Werkzeugdurchmesser (voll/leer) | mm | Φ125/Φ250 | Φ125/Φ250 | Φ125/Φ250 | Φ125/Φ250 | Φ125/Φ250 |
| max.Werkzeuglänge | mm | 400 | 400 | 400 | 400 | 400 |
| max.Werkzeuggewicht | kg | 25 | 25 | 25 | 25 | 25 |
| Genauigkeit (Implementierungsstandard GB/T19362.1-2003) | ||||||
| Positioniergenauigkeit X/Y/Z | mm | 0,025/0,030/0,020 | 0,028/0,030/0,020 | 0,03/0,030/0,020 | 0,028/0,035/0,020 | 0,03/0,035/0,020 |
| Positioniergenauigkeit X/Y/Z wiederholen | mm | 0,018/0,020/0,015 | 0,018/0,020/0,015 | 0,018/0,020/0,015 | 0,018/0,020/0,015 | 0,018/0,020/0,015 |
| Andere | ||||||
| Gesamtleistungskapazität | KVA | 90 | 90 | 90 | 100 | 100 |
| Maschinengewicht | t | 72 | 80 | 90 | 100 | 112 |
| Maschinenabmessungen (L×B×H) | cm | 1300×880×800 | 1700×880×800 | 2100×880×800 | 1700×950×820 | 2100×950×820 |

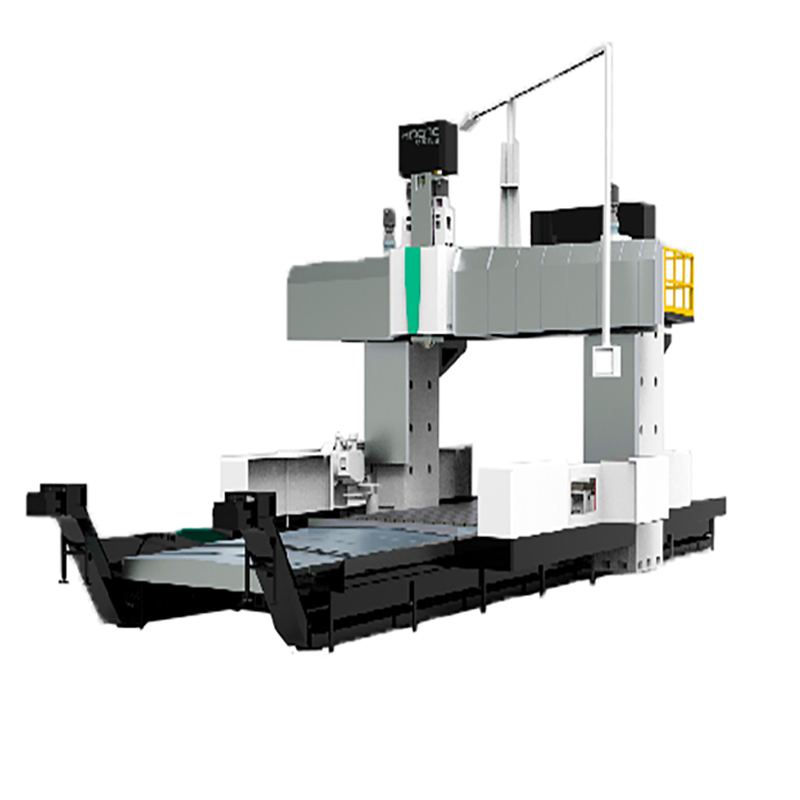

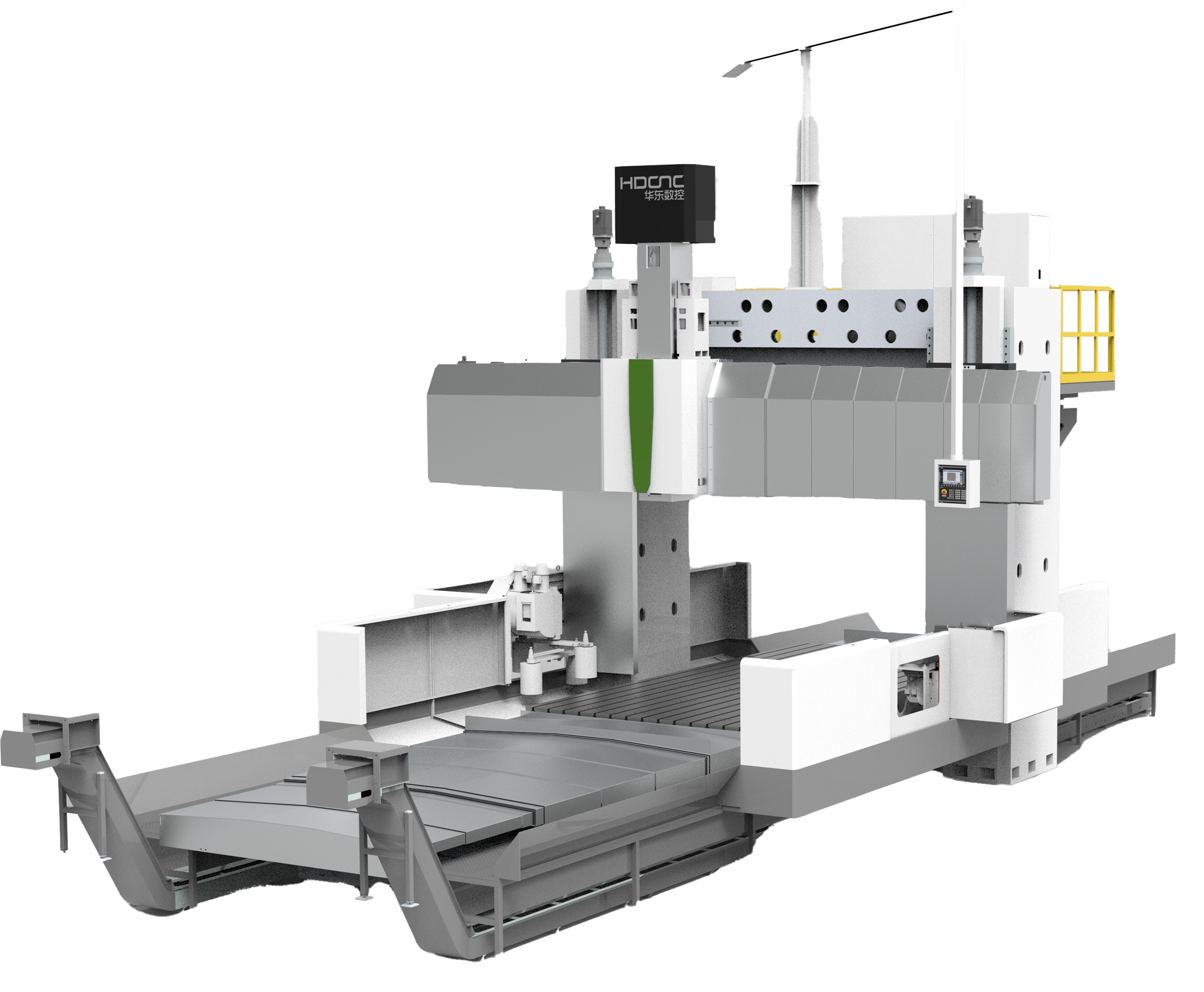

Die Werkzeugmaschine ist ein mechanisches Bearbeitungsgerät, das fortschrittliche Maschinen-, Strom- und Flüssigkeitstechnologie integriert und hauptsächlich für die Bearbeitung von Ebenen, Oberflächen und Löchern verwendet wird.Weit verbreitet in der Maschinenbauindustrie, einer Vielzahl von Platten, Kästen, Gestellen und anderen komplexen Teilen der Grob- und Endbearbeitung, kann die Werkzeugmaschine vertikale Bohr- und Fräskopfquer (Y-Achse), vertikale Bewegung (Z-Achse) und Tisch erreichen Längsbewegung (X-Achse) des Dreiachsgestänges.Multi-Prozess-Bearbeitungen wie Fräsen, Bohren, Bohren, starres Gewindeschneiden, Reiben und Senken können durchgeführt werden.
