一、 Anwendungsbereich der Maschine

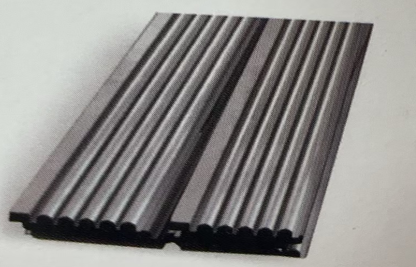

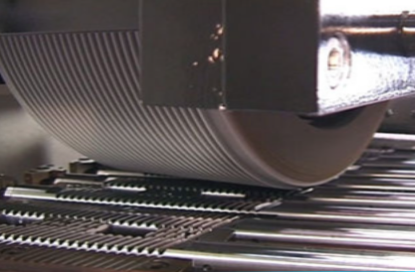

(1) MGK7160 × 120 ist hauptsächlich an das Mahlen der Aluminiumlegierung, Gusseisen, Stahl, Hochtemperaturlegierung und Titanlegierung usw. angepasst und kann zur Bearbeitung anderer flacher Oberflächen und geformten Oberflächen verwendet werden.
(2) MGK7160 × 120 Werkzeugmaschinenstruktur ist vernünftig, es gibt genügend statische, dynamische, thermische Steifheit und stabile Ausgabe sowie die Verwendung fortschrittlicher Technologie, um sicherzustellen, dass das System eine gute dynamische Qualität aufweist. Ausgewählte Servo Drive System Actuator hohe Präzision, hohe Zuverlässigkeit und schnelle Reaktionsgeschwindigkeit. Die Ausrüstung ist einfach zu bedienen, zu bedienen und zu pflegen, mit wunderschöner Form, und kann die Reinigung von Schleifabfällen und deren Spülung zentralisieren.
二、 Haupttechnische Hauptparameter der Maschine
Sportveranstaltung | MGK7160 × 120 | |
1. Schleifbereich und Tischgröße | ||
Mahllängenabmessungen | mm | 1200 |
Mahlbreite Abmessungen | mm | 600 |
Tischgröße | mm | 600 x 1600 |
Maximale Tabellenlast | kg | 1200 |
Abstand von Spindelmitte zu Tischoberfläche | mm | 200-680 |
2. X-Achse (Tabelle Längsbewegung) | ||
X-Achse-Reise | mm | 1200 |
X-Achsengeschwindigkeit | mm/min | 0-25000 |
Eingangs- und Ausgangsauflösung | mm | 0.001 |
3. Y-Achse (vertikale Bewegung des Schleifkopfes) | ||
Y-Achse Reisen | mm | 480 |
Y-Achse-Geschwindigkeit | mm/min | 0-3000 |
Eingangs- und Ausgangsauflösung | mm | 0.001 |
4 、 Z-Achse (Seitenbewegung der Säule) | ||
Z-Achse Reisen | mm | 600 |
Z-Achsengeschwindigkeit | mm/min | 0-3000 |
Eingangs- und Ausgangsauflösung | mm | 0.001 |
5. Spindel/Schleifrad | ||
Spindelkraft | KW | 44/54 |
Maximale Spindelgeschwindigkeit | Drehzahl | 3000 |
Schleifradgröße (OD*WD*ID) | mm | 400 x (50-120) x 203 |
Spindel -Radial -Runout | mm | 0.002 |
Spindel -Gesichts -Runout | mm | 0.002 |
6 、 Positionierungsgenauigkeit / Wiederholungspositionierungsgenauigkeit | ||
Positiongenauigkeit | ||
X-Achse | mm | 0.005 |
Y-Achse | mm | 0.004 |
Z-Achse | mm | 0.004 |
Wiederholen Sie die Positionierungsgenauigkeit | ||
X-Achse | mm | 0.004 |
Y-Achse | mm | 0.003 |
Z-Achse | mm | 0.003 |
Bodenfläche (L × W × H) | mm | 5100 x 3600 x 3500 |
Bruttogewicht | Kg | 14.000 |
三、 Gesamtbeschreibung der Maschine

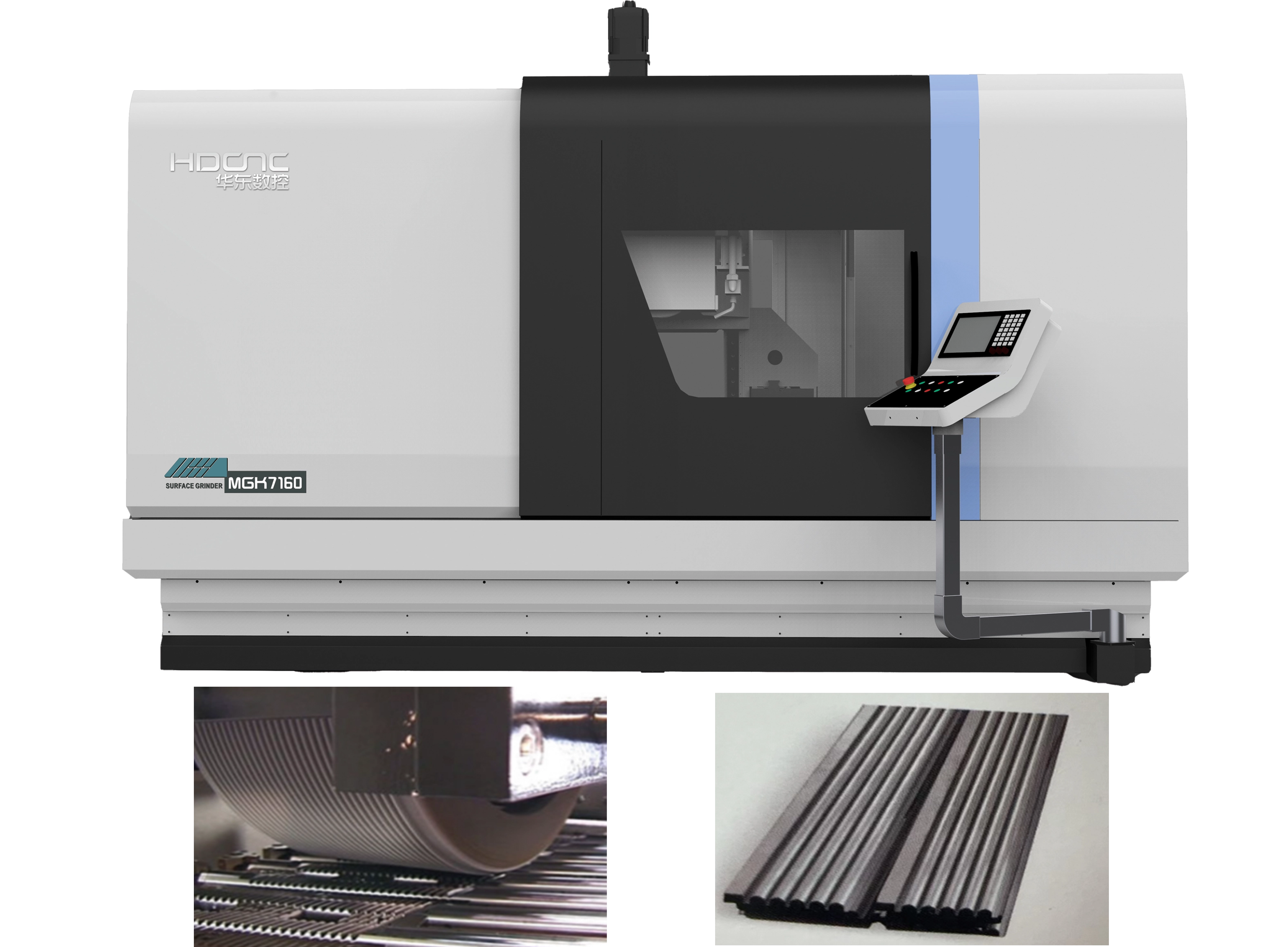

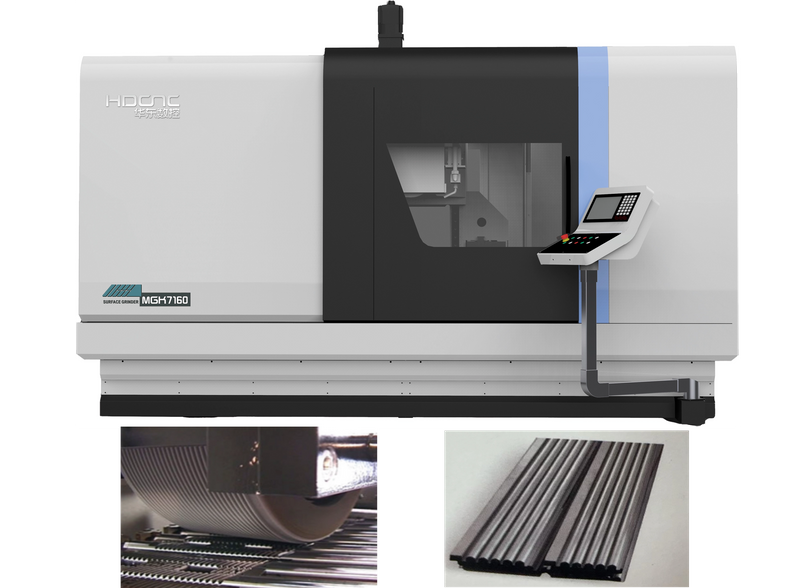

Das Werkzeugmaschine übernimmt den Mid-T-T-Säulen, der die horizontale Achse-Moment-Layouttyp bewegt (siehe Abbildung 1): Die Tabelle realisiert die Längsfütterung am Bett, die Säule bewegt sich, um die transversale Fütterungsbewegung zu realisieren, und der Schleifkopf macht vertikales Heben und Absenkungsbewegungen auf der Säule. Die Mobile -Säulenbewegungsstruktur mit hoher Steifheit und hoher Stabilität hat eine hohe Starrheit. Die Maschine übernimmt das deutsche Siemens 828d Numerical Control System, das die Längsfütterungsbewegung der Tabelle, die vertikale Fütterungsbewegung des Schleifkopfes, die transversale Fütterungsbewegung der Säule bzw. die Drehbewegung des Drehstofftisches steuert. Es kann den Start und den Stopp der Schleifkopfspindel steuern und die Liniengeschwindigkeit programmieren und den Start und den Stopp der Kommode steuern.
1、 Werkzeugmaschinenhandbuch
Die Führungsanschlüsse der drei Hauptstrukturen-x, y und z-Achsen-sind vorinstallierte, zurückgebliebene, lineare, hochkarätige Rollenleitfäden, wodurch maximale Starrheit, Präzision und Lebensdauer garantiert werden. Ein weiteres Merkmal: minimale Wartungsanforderungen, hauptsächlich aufgrund des Fehlens von Öllecks, Ölverbrauch oder regelmäßiger Verschleiß von Teilen, die Wartung erfordern.
2、 Antriebssystem
Jede Vorschubachse wird durch vorgeladene Präzisionskugel- und Wechselstrom -Servo -Motoren angetrieben.
3. Positionsmessung
Die x-Achse ist ein linearer Encoder (Glasskala), die y- und z-Achse sind lineare Encoder (Glasskala), die beim Einschalten nicht auf Null zurückkehren müssen.
4. Spindeln schleifen und ihre Laufwerke (SP -Achse)
CNC kontrolliertes Schleifspindel programmierbares Constant Line -Geschwindigkeitsregelung und eine maximale Geschwindigkeit von 3000 U / min. Die Spindel ist eine Struktur vom Typ Hülse, Fett vor geschmiert und für lebenswartungsfrei versiegelt.
5 、 Dressing von Schleifrädern (optional)
Abhängig von den Prozessanforderungen kann eine auf dem Tisch montierte Diamantstiftkommode zum Anziehen des Schleifrads verwendet werden.
Eine an der Tisch montierte Schleifscheibe ist ebenfalls erhältlich, mit Dressingfunktionen für geformte Diamantwalzen und Diamantscheiben.
6 、 Numerisches Steuerungssystem
Das Werkzeugmaschinen übernimmt das numerische Steuersystem von Siemens 828d, wodurch der Grad der Automatisierung und Zuverlässigkeit verbessert wird. Während des Schleifprozesses wird zusätzlich zum Laden und Entladen von Werkstücken der Zeitraum (Schleifen von Werkstücken, Dressing von Schleifrädern usw.) automatisch abgeschlossen, was die Produktionseffizienz verbessert und die Anzahl der Betreiber verringert.
四、 Standard -Zufallszubehör
Vollständig geschlossenes Leichentuch
Magnetrollpapier -Klebebandfilterkühlsystem (mit Wasserkühler)
Arbeitslicht
Elektronisches Handrad
Diamantbasis (ohne Diamant)
2 Sätze von Schleifradkocken und deren Lade- und Entladewerkzeuge
Ein Stück spezielles Schleifrad
Ein Satz von Schleifradausgleichsrahmen und Ausgleichsschacht
Grundschrauben und Unterlegscheiben
Randomisierte Satz von Einstellungstools
五、 Sonderoptionen
Online -Dynamikausgleich von Schleifrädern
AE -Sensor
Diamond Roller Kommode (ohne Walzen)
Rauchwiederherstellungseinheit
Stromausfall Fallback-Funktion und One-Touch-Fallback
