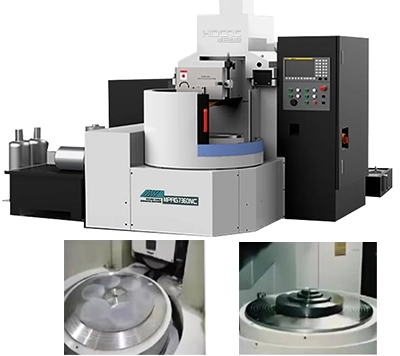

MPRG7360NC High-Precision CNC Circular Table Mühle

一、     Zweck und strukturelle Eigenschaften von Werkzeugmaschinen

1 、 Ausgestattet mit einem neu entwickelten Hochsteifigkeitshydraulikdruck -Drehwerkstisch kann es exzentrische und hohe Zentrifugal -Kraftbearbeitung standhalten. Angetrieben von einem Servomotor und einem Reduktionsmechanismus wird der Arbeitstisch von einem Multi-Keilgürtel und einer Multi-Keil-Riemenscheibe mit einer Geschwindigkeit zwischen 20-150R/min angetrieben.

2 、 Der Schleifkopfkörper ist eine Boxstruktur, und die Spindel nimmt eine selbstgemachte dynamische Druckspindel mit hoher Präzision mit einer installierten Hüllestruktur an. Der Spindelmotor ist direkt mit einer elastischen Kopplung mit der Spindel verbunden, die hervorragende Eigenschaften wie hohe Präzision, hohe Steifigkeit, hohe seismische Widerstand, hohe Lagerkapazität und hohe Lebensdauer aufweist. Die Genauigkeit der Spindelrotation kann leicht innerhalb von 1 & mgr; m erreichen, wodurch die Leistungsstärke für starke Schnitteffizienz und Spiegelpegel erreicht wird.

3、Die Bettbasis nimmt ein integriertes Gusseisen-Design an, das nicht nur die strukturelle Festigkeit erhöht, sondern den Schwerpunkt der Maschine stabiler, sondern auch die beste Unterstützung bietet und die tragende Steifheit der Maschine gewährleistet. Das übergroße Bettdesign stellt sicher, dass die Werkzeugmaschine vollständig Stoßdicht und saugfähig ist, um eine hohe Starrheit zu gewährleisten und die Lebensdauer der Maschine zu erweitern.

4、Das optimale Span-Design des X-Achistracks bietet eine hervorragende Unterstützung für die sich bewegende Säule und erreicht während des Schleifprozesses perfekt eine hohe Positionierungsgenauigkeit und Stabilität. Das Track -Design in Nicht -Verarbeitungsbereichen kann das Eingeben und Verunreinigen des Wassers vollständig verhindern und die Lebensdauer von Präzisionsteilen wie Schrauben, Kabelspuren und optischen Lineal aufrechterhalten.

5、Die kreisförmige Schleifmaschine nimmt ein türförmiges Strukturdesign an, das den Vorteil einer besseren strukturellen Starrheit als ein einzelner Säulentyp hat. Der Spindelkopf nimmt ein Dreiecksspannen -Design an, das eine hervorragende Beständigkeit gegen die Reaktionskraft des Drucks und die relativ verbesserte Stabilität aufweist. Im Vergleich zu den dünnen oder schlanken Spindelkopfdesigns anderer Fabriken weist sie eine signifikante Differenzierung auf. Und die Z-Achse-Spuroberfläche ist so ausgelegt, dass sie gleichermaßen hoch ist wie der Arbeitstabelle, was die Genauigkeit der Vorwärts- und Rückwärtsbewegung weiter verbessert und die Nachteile der Kipp- oder Deformation verringert.

6、X und Z-Achse sind mit linearen Guides mit hoher Präzisionsrolle ausgestattet, die eine extrem hohe Positionierungsgenauigkeit, einen geringen Verschleiß aufweisen und die Genauigkeit für lange Zeit aufrechterhalten können. Im Vergleich zu linearen Guides der Kugeltyp werden hohe Merkmale der Starrheit und hohen Lastkapazität hinzugefügt.

7、Die Schleifradspindel ist mit hoher Effizienz, Null-Rückschlägen, hoher Steifigkeit und hohen Blei-Präzisionskugel sowohl auf der Z-Achse als auch auf der X-Achse ausgestattet, was die spezifische Implementierung der hochpräzisen Bearbeitung darstellt.

8、Die vertikale Achse ist mit einem vollständig geschlossenen, hochpräzisen Gitterlineer ausgestattet, um die Genauigkeit und Positionierungsgenauigkeit der Futtermittel zu gewährleisten. Darüber hinaus können die hohen Dämpfungseigenschaften der hydrostatischen Druckspindel die kinetische Energie des Schleifs absorbieren und sich gegenseitig ergänzen, um eine hohe Präzisionsleistung zu erzielen.

9、Ausgestattet mit Fanuc TF Plus-CNC-System, grafischer Dialog-Dialog-Dialog-Interaktionsschnittstelle (HMI), ermöglichen visuelle Anwendungen die Bediener intuitiv, Parameter festzulegen, die Zeit für die Programmeinstellung und die Anpassung erheblich zu verringern und die Inzidenz von Fehlern der Bedienereinstellung effektiv zu verringern und eine schnelle Kommunikation zu erreichen und damit die Nutzung der Geräte zu verbessern.

一、   Haupttechnische Hauptparameter der Maschine auch l

Genauigkeit der Werkzeugmaschine :

Nach dem Schleifen mit einem kreisförmigen Tischschleifer müssen die folgenden Standardgenauigkeitsanforderungen erfüllt sein: (Unterschiedliche Schleifräder werden für Werkstücke mit verschiedenen Materialien verwendet)

HINWEIS: Grosches Schleifen (im Allgemeinen mit einer Schleifmenge von 0,02 ~ 0,05 mm); Feines Schleifen (im Allgemeinen mit einer Schleifmenge von 0,005 ~ 0,015 mm)

四、 Bewerbung
