I. Zweck und Strukturmerkmale der Werkzeugmaschine

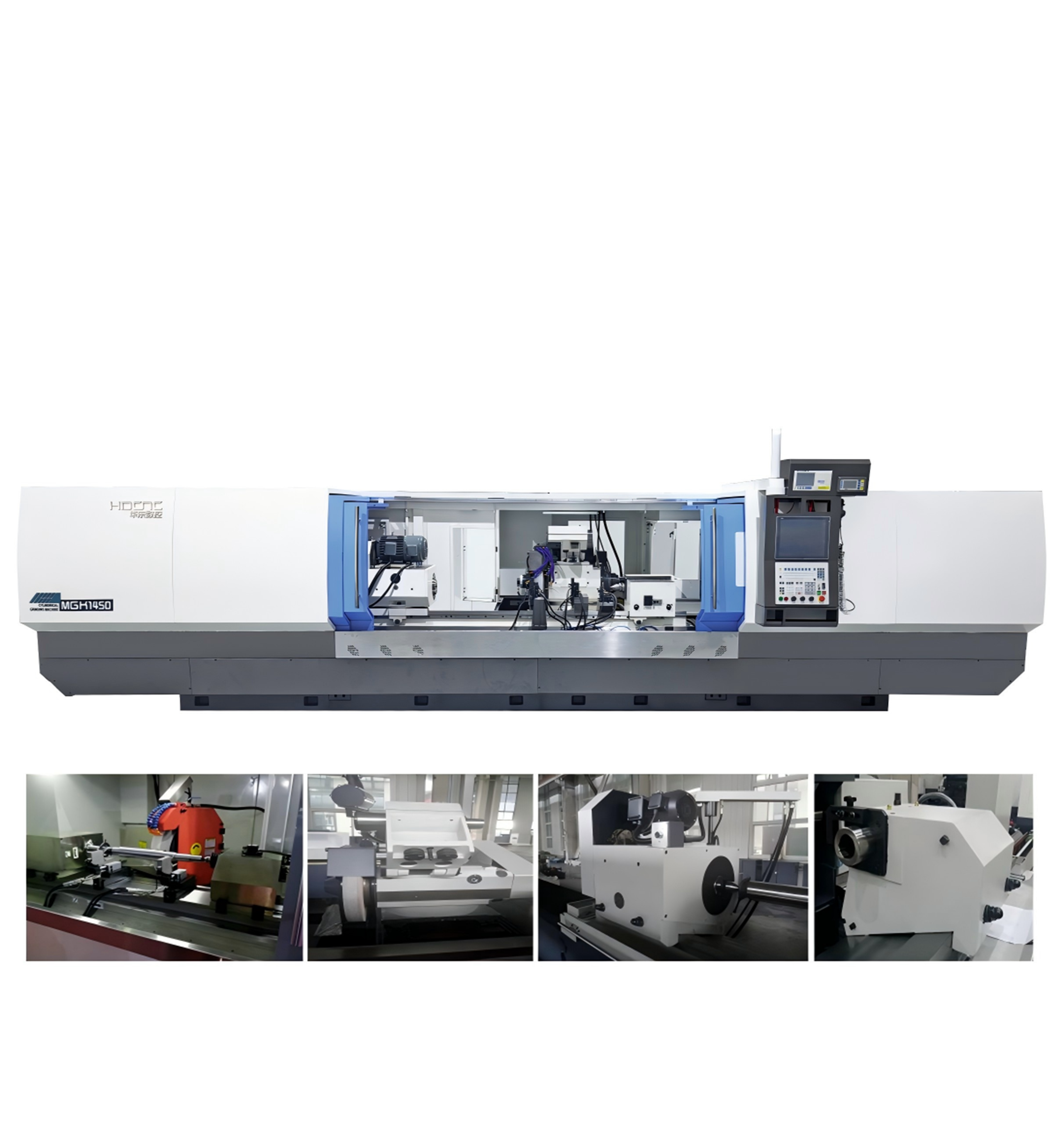

Die Gesamtstruktur des hochpräzisen CNC-Universal-Rundschleifprodukts verfügt über eine bewegliche T-förmige Arbeitstischanordnung aus hochfestem und spannungsarmem HT300-Perlit-Gusseisenmaterial mit hoher Steifigkeit und ausgezeichneter Präzisionsstabilität. Die Führungsschiene des Arbeitstisches (Z-Achse) verfügt über eine Führungsschienenstruktur mit offenem statischem Entladedruck und wird von hochpräzisen Kugelumlaufspindeln mit hoher Präzision und ohne Kriechen bei niedrigen Geschwindigkeiten angetrieben. Durch den Einsatz eines numerischen Steuerungssystems kann die Bewegung der X- und Z-Achsen separat gesteuert werden und die Verknüpfung und das automatische Schleifen der X- und Z-Achsen erreicht werden. Geeignet für spezielle Materialien wie Glas, Saphir, Siliziumkarbid, Kohlefaser usw., den Hauptzapfen von Kurbelwellen, Pleuelzapfen, Übertragungssystemen, Spritzgussformen, Stanzformen, Motoren, Wellen, Hülsen, medizinischen Geräten, optischen Geräten, Reduzierstücken, Werkzeughaltern, Ölzylinderindustrien usw. Diese Serie von Werkzeugmaschinen weist eine extrem hohe Kosteneffizienz auf.
II. Wichtigste technische Parameter der Werkzeugmaschine
Artikel | MGK1450×2000 | MGK1463×3000 | |
Max. Länge Boden (OD) | 1500、2000 | 2000、3000 | |
Schleifaußendurchmesserbereich (mm) | maximal | 500 | 630 |
Minimum | 25 | 30× | |
Durchmesserbereich des Schleifinnenlochs (mm) | maximal | 200 | 250 |
Minimum | 30 | 30 | |
Mittenhöhe (mm) | 270 | 370 | |
Durchmesser des Dreibackenfutters (mm) | 325 | 325 | |
Obere Verjüngung des Stirnbandes | mohs#6 | Metrisches System 80# | |
Top Taper of Heckstock | mohs#6 | Metrisches System 80# | |
Abstand zwischen den Zentren (mm) | 1500、2000 | 2000、3000 | |
Maximale Schleifinnenlochlänge (mm) | 320×× | 320×× | |
Maximales Werkstückgewicht (Typprüfung) (Kg) | 1000 | 3000 | |
Mögliche Drehung der Spindel des Spindelstocks | Rotatierbar | Rotatierbar | |
Maximaler Drehwinkel der Kopfbedeckungsschale | Im Uhrzeigersinn 0° | Im Uhrzeigersinn 0° | |
Gegen den Uhrzeigersinn 90° | Gegen den Uhrzeigersinn 90° | ||
Drehgeschwindigkeit des Kopfgestells (U/min) | 20 ~ 224 (Frequenzsteuerung) | 10～100 (stufenlose Geschwindigkeitsregelung) | |
Obere Hülsenreihe des Heckträgers (mm) | 70 | 70 | |
Max. Drehwinkel des Arbeitstisches | Im Uhrzeigersinn 3°/2° | Im Uhrzeigersinn 2°/1° | |
Gegen den Uhrzeigersinn 6/5° | Gegen den Uhrzeigersinn 3° | ||
Drehwinkel des Schleifscheibenkopfes | ±8° | ±8° | |
Lineargeschwindigkeit der Schleifscheibe (m/s) | ≤35 | ≤35 | |
Schleifscheibengröße (mm) | Ø500×75×0305 | 0600×75×Q305 | |
Nenndurchfluss der Kühlpumpe (l/min) | 50 | 100 | |
Motorleistung des Schleifscheibenkopfes | 5 kW (VFD-Motor) | 7 kW (VFD-Motor) | |
Motorleistung des Spindelstocks | 4 kW (Frequenzumwandlungsmotor) | 15 kW (Frequenzumwandlungsmotor) | |
Gesamtleistung | ≈20,5 kW | ≈35,6 kW | |
Rundheit (mm) | 0.0015 | 0.0015 | |
Zylindrizität des Längsschnittdurchmessers (mm) | 0.0035 | 0.0035 | |
