| Menge: | |
|---|---|
Autoteile
Maschinenindustrie
Militärischer Weltraum
Schimmel
| Kühlmittelsystem | Hydraulikstation | Schmiersystem | Arbeitslicht | Nivellierkeile |
| Fundamentschraube | Radflansch | Radwuchtwelle | Werkzeug und Werkzeugkasten | Standardrad |
Diamantstift | Auswuchtständer für Räder | Magnetspannfutter | Papierfilter | DRO |

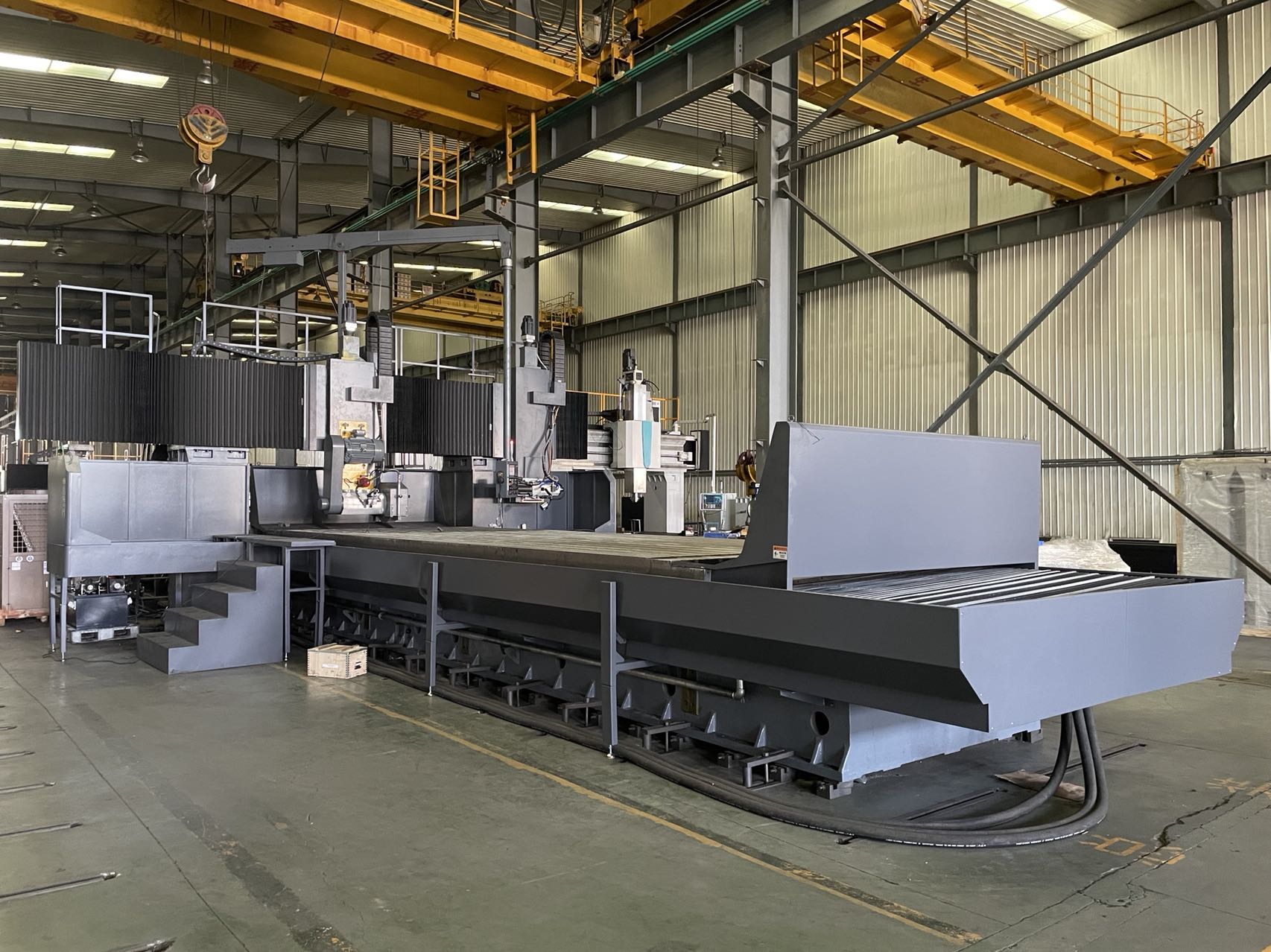

Beschreibung | Einheit | MCW5316A | MCW5320A | MCW5325A | MCW5330A | MCW5335A |
Tischbreite | mm | 1250 | 1600 | 2000 | 2500 | 3000 |
Tischlänge | m | 2.0/2.5/3.5/4.0 | 2,5/3,5/4,5 /6/8 | 3,5/4,5/6/8/10/12/14/15/16 | 8/10/12/13 /14/15/16 | 8/10/12/13 /14/15/16 |
max.Schleifhöhe | mm | 950 | 950 | 950 | 950 | 950 |
Max.Radmitte zum Tisch | mm | 1250 | 1250 | 1250 | 1250 | 1250 |
Spalte Distanz | mm | 1600 | 2000 | 2500 | 3000 | 3500 |

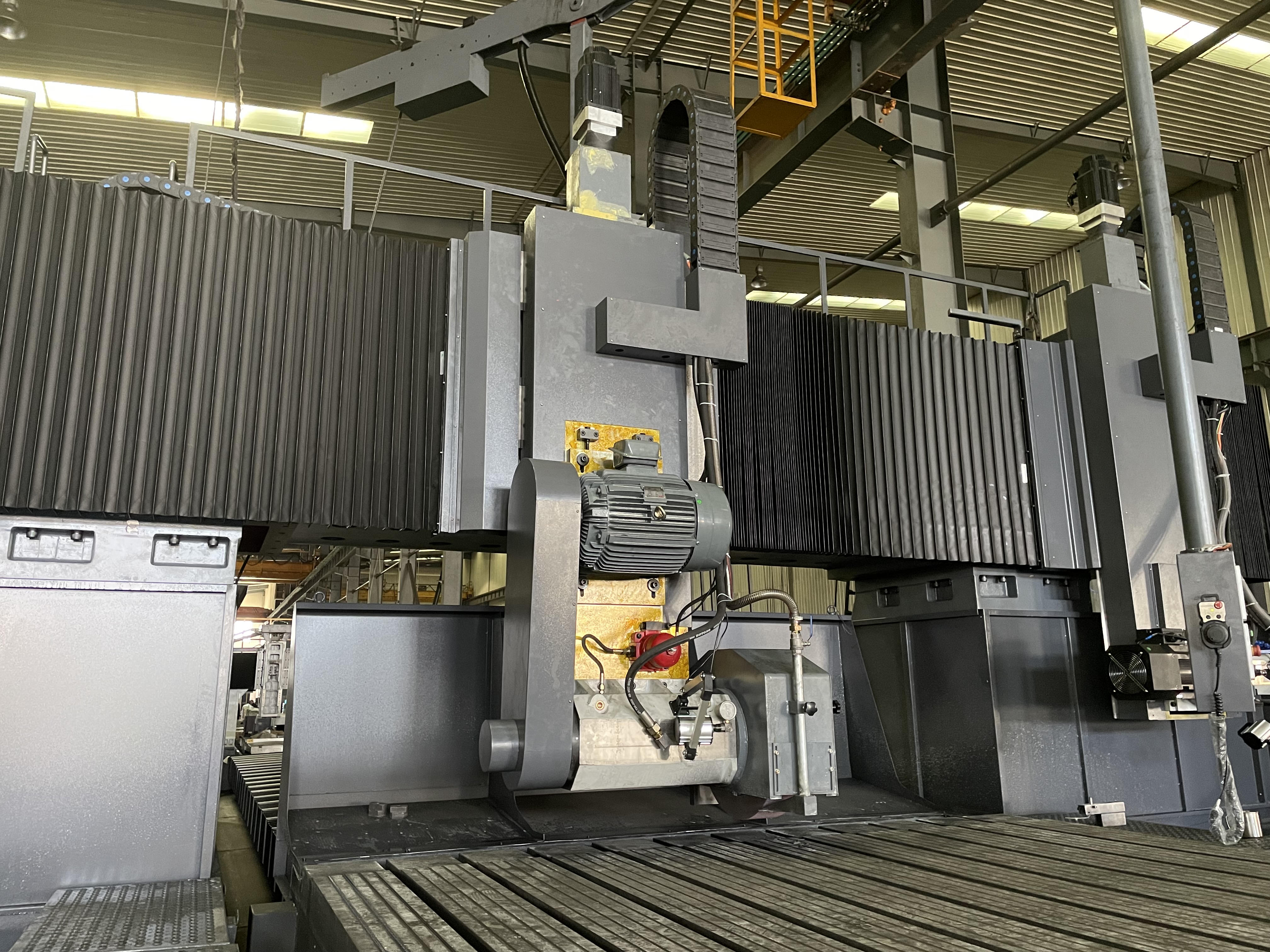

Horizontaler Schleifkopfmotor | kw | 22 | 22 | 22 | 30 | 30 |
Horizontale Radgröße | mm | φ600*120*203 | φ600*120*305 | |||
Horizontale Spindeldrehzahl | mm | 1050 | ||||
Vertikaler Kopfmotor | mm | 11 | 15 | |||
Vertikale Radgröße | mm | φ400*75*127 | ||||
Vertikale Spindeldrehzahl | mm | 800-2500 | ||||
Vertikale Kopfdrehung | ° | ±90 | ||||
Das hydrostatische Lager hat die Vorteile einer hohen Bewegungsgenauigkeit, keinen Verschleiß, einer langen Lebensdauer, einer geringen Anlaufleistung, einer hohen Tragfähigkeit und einer guten Vibrationsfestigkeit bei hoher Geschwindigkeit
Längsbewegungen hydraulisch mit variabler Geschwindigkeit
Der CNC-Drehtisch wird verwendet, um den vertikalen Kopf anzutreiben, die minimale Teilung beträgt 0,01 Grad.
Die MKW-Serie bedeutet, dass die Maschine mit dem CNC-System konfiguriert werden kann, um sie zu einer 2-Achsen-CNC-Maschine zu erweitern.
