UPG208DNC
HDCNC
Artikel | Einheit | UPG208DNC |
Tabellengröße (Breite * Länge) | mm | 2400*950 |
Max. Mahlen der Werkstücklänge | mm | 2000 |
Max. Lagergewicht des Tisches (einschließlich Saugnäpfe ) Gewicht | kg | 2000 |
Tabelle Längsschnitt (X -Achse) Effektive Reise | mm | 2000 |
Vertikale (Z-Achse) Abstand des Schleifkopfes | mm | 500 |
Querbewegung des Schleifkopfs (y-Achse) Abstand | mm | 1100 |
Tabelle t-Slot-Abmessungen (Schlitzbreite * Schlitzabstand * Schlitznummer) | mm | 28*180*5 |
Stiftabstand | mm | 1200 |
Schleifkopfspindelmotorleistung | KW | 18.5 |
Schleifradgröße (Außendurchmesser * Breite * Innenloch ) | mm | 500*75*203 |
Maschinenabmessungen (l * w * h) | mm | 7300*3200*3000 |
Maschinengewicht | Kg | 约17000 Ungefähr 17000 |
Gesamtmaschinenmotorleistung | KW | 约50 Ca. 50 |
Werkstückbearbeitungsoberfläche Rauheit | Äh | ≤RA0.1 |

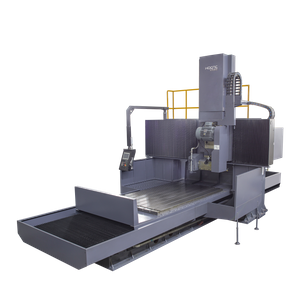

Zweck und strukturelle Eigenschaften von Werkzeugmaschinen

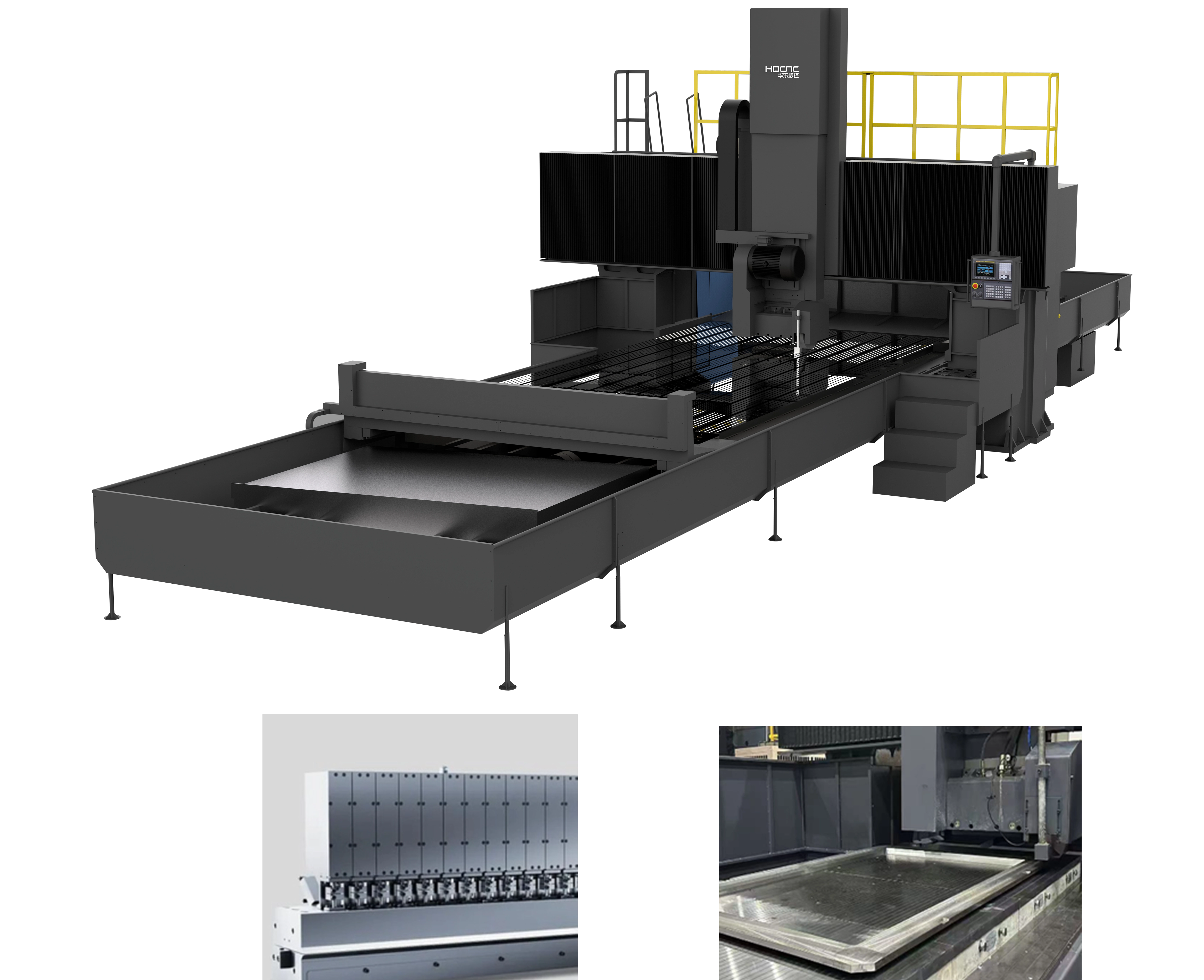

PUCTO Dieses Produkt ist ein Fixed -Strahl -Gelenkoberflächenschleife, und das Werkzeugmaschinen -Werkzeug nimmt ein Portal -Layout an, das aus einer geschlossenen starren Rahmenstruktur besteht, die aus Doppelsäulen, Kreuzstrahlen und Bettkörper besteht. Die Arbeitstabelle bewegt sich in Längsrichtung entlang der BED Guide -Schiene, und die Arbeitstabelle Guide Rail nimmt eine statische Druckführerschiene an.
Der Kreuzstrahl ist mit einer linearen Führungsschiene ausgestattet, die eine horizontale Schiebetplatte hat, die sich seitlich entlang des Kreuzstrahls bewegen kann. Vertikale Skateboards sind auch mit linearen Führern ausgestattet, die die vertikale Futterbewegung entlang horizontaler Skateboards durchführen können. Auf dem vertikalen Skateboard befindet sich ein horizontaler peripherer Schleifkopf. Eine ausreichende statische, dynamische und thermische Steifheit und die stabile Leistung wird fortschrittliche Technologie eingesetzt, um sicherzustellen, dass das System eine gute dynamische Qualität aufweist.
Das ausgewählte Servo Drive -System verfügt über eine hohe Präzision, Zuverlässigkeit und schnelle Reaktionsgeschwindigkeit der Ausführungskomponenten. Der horizontale periphere Schleifkopf ist eine Boxstruktur, und seine interne Spindelstütze verwendet eine dynamische und statische Drucklagerstruktur. Statische und dynamische Drucklager haben die Vorteile einer hohen Bewegungsgenauigkeit, keinen Verschleiß, einer langen Lebensdauer, einer niedrigen Startleistung, einer hohen Tragfähigkeit bei hohen Geschwindigkeiten und einem guten Vibrationswiderstand im Vergleich zu statischen Drucklagern.

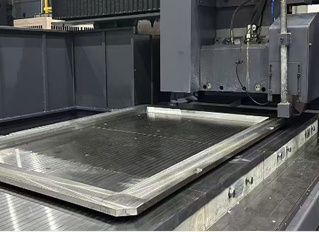

Sie sind die bevorzugten Lager für Schleifmaschinenspindeln. Hauptsächlich zur Verarbeitung von Präzisionsteilen für neue Energiefahrzeuge, neue Energiematerialien, Luftfahrt und Luft- und Raumfahrt.
Artikel | Einheit | UPG208DNC |
Tabellengröße (Breite * Länge) | mm | 2400*950 |
Max. Mahlen der Werkstücklänge | mm | 2000 |
Max. Lagergewicht des Tisches (einschließlich Saugnäpfe ) Gewicht | kg | 2000 |
Tabelle Längsschnitt (X -Achse) Effektive Reise | mm | 2000 |
Vertikale (Z-Achse) Abstand des Schleifkopfes | mm | 500 |
Querbewegung des Schleifkopfs (y-Achse) Abstand | mm | 1100 |
Tabelle t-Slot-Abmessungen (Schlitzbreite * Schlitzabstand * Schlitznummer) | mm | 28*180*5 |
Stiftabstand | mm | 1200 |
Schleifkopfspindelmotorleistung | KW | 18.5 |
Schleifradgröße (Außendurchmesser * Breite * Innenloch ) | mm | 500*75*203 |
Maschinenabmessungen (l * w * h) | mm | 7300*3200*3000 |
Maschinengewicht | Kg | 约17000 Ungefähr 17000 |
Gesamtmaschinenmotorleistung | KW | 约50 Ca. 50 |
Werkstückbearbeitungsoberfläche Rauheit | Äh | ≤RA0.1 |
Zweck und strukturelle Eigenschaften von Werkzeugmaschinen

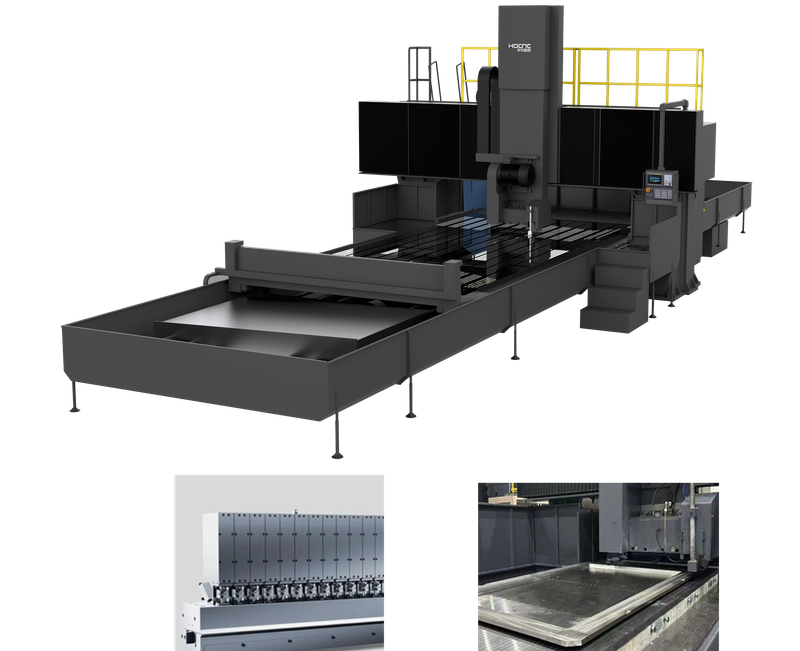

PUCTO Dieses Produkt ist ein Fixed -Strahl -Gelenkoberflächenschleife, und das Werkzeugmaschinen -Werkzeug nimmt ein Portal -Layout an, das aus einer geschlossenen starren Rahmenstruktur besteht, die aus Doppelsäulen, Kreuzstrahlen und Bettkörper besteht. Die Arbeitstabelle bewegt sich in Längsrichtung entlang der BED Guide -Schiene, und die Arbeitstabelle Guide Rail nimmt eine statische Druckführerschiene an.
