24 T ATC | Spindelluftvorhangstaubkontrollsystem | Werkstückkühlsystem | CNC -Rotary -Tabelle der gleichen Division | Automatisches Schmiersystem |
Spiralchipentfernungsvorrichtung | Kettenplatten -Chip -Entferner | Integraler Abdeckung | Tool und Toolbox | Fundamentschraube und Nivellieren von Keilen |
| Siemens828d System | 30/32/40 T ATC | Drei Äxte Gitterherrscher | Ölabscheidergerät |
| Werkzeugeinstellungsgerät | ZF -Getriebe | Messvorrichtung für Werkstück | 0,001 ° Rotationstisch |
| Modell | HC500A | HC630A | HC800A | |
| Tischgröße | mm | 500 × 600 | 630 × 630 | 800 × 800 |
| maximales Ladegewicht | kg | 500 | 2000 | 3000 |
| Tischunterteilung | ° | 1 ° × 360/0,001 | 1 ° × 360/0,001 | 1 ° × 360/0,001 |
| Zahlenbreite Distanz | mm | 6 × 14 × 80 | 5 × 18 × 125 | 5 × 22 × 160 |
| XYZ Reisen | mm | 800/600/600 | 1000/800/900 | 1200/900/900 |
| Schnelle Geschwindigkeit (xyz) | m/min | 15/15/15 | 15/15/15/ | 15/15/15 |
| XYZ Schneidgeschwindigkeit | mm/min | 1-5000 | 1-5000 | 1-5000 |
| Spindelmitte zu Tischoberfläche | mm | 50-650 | 0-800 | 0-900 |
| Spindelnase zu Tischmitte | mm | 150-750 | 200-1100 | 220-1120 |
| Spindelgeschwindigkeit | Drehzahl | 6000 | 6000 | 6000 |
| Spindelkraft | KW | 11/15 | 15/18.5 | 18.5/22 |
| Werkzeughaltertyp | BT50 | BT50 | BT50 | |
| Pull Stud | BT50-45 ° | BT50-45 ° | BT50-45 ° | |
| ATC -Kapazität | 24 | 24 | 24 | |
| Werkzeugänderungszeit | s | 3.5 | 3.5 | 3.5 |
| Max -Werkzeuggewicht | kg | 25 | 25 | 25 |
| maximaler Werkzeugdurchmesser | mm | Φ110/φ220 | Φ110/φ220 | Φ110/φ220 |
| Luftdruck | MPA | 0,6-0,8 | 0,6-0,8 | 0,6-0,8 |
| Maschinengewicht | kg | 10500 | 12500 | 13500 |
| Maschine Gesamtgröße | mm | 3800 × 3000 × 3020 | 4300 × 3150 × 3800 | 4300 × 3150 × 3900 |

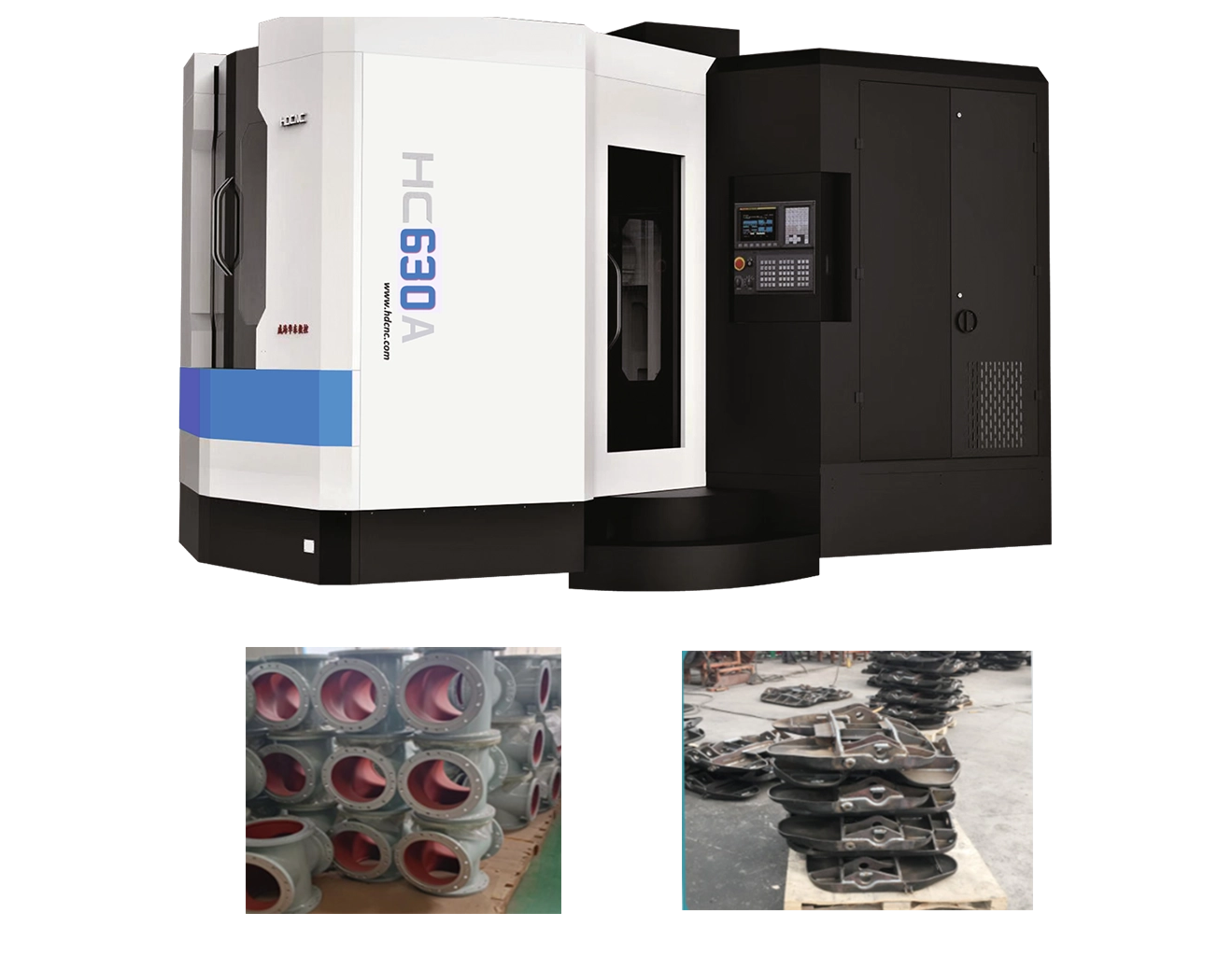

Das horizontale Bearbeitungszentrum der HC -Serie ist auf der Grundlage der Absorption des inländischen und internationalen fortschrittlichen Maschinendesign -Konzepts für das Design und die Entwicklung des horizontalen Bearbeitungszentrums.
Diese Maschine nimmt ein großes Spannweite-Führungsdesign, die Maschinensteifigkeit im Großen und Ganzen an, die Transportkapazität ist stark, einmalige Klemmungen können Mahlen, Bohrungen, Bohrungen, Klopfen und andere Prozesse mehr als rau und bearbeitet werden.
Fanuc- oder Siemens -System; Rotationstisch, AC, Spindel, Schiene, Schraube sind Taiwan -Marken
