| Menge: | |
|---|---|
Kohlefahrtmaschine
Baumaschinen
Schwere LKW -Armaturen
Hochspannung elektrisch
Hochspannung elektrisch
Erdölmaschinerie
24 T ATC | Spindelluftvorhangstaubkontrollsystem | Werkstückkühlsystem | CNC -Rotary -Tabelle der gleichen Division | Automatisches Schmiersystem |
Spiralchipentfernungsvorrichtung | Kettenplatten -Chip -Entferner | Integraler Abdeckung | Tool und Toolbox | Fundamentschraube und Nivellieren von Keilen |
| Siemens828d System | 30/32/40 T ATC | Drei Äxte Gitterherrscher | Ölabscheidergerät |
| Werkzeugeinstellungsgerät | ZF -Getriebe | Messvorrichtung für Werkstück | 0,001 ° Rotationstisch |

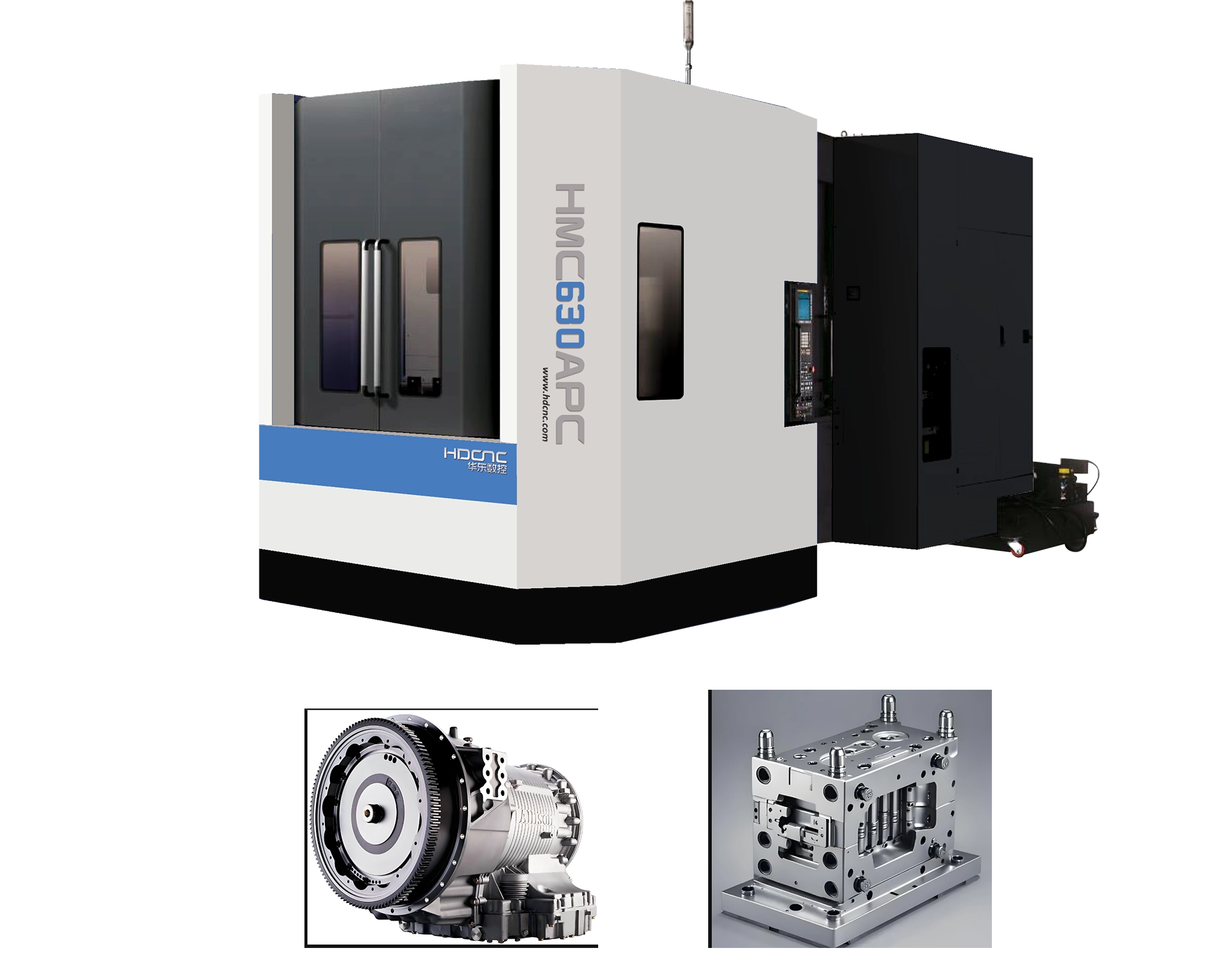

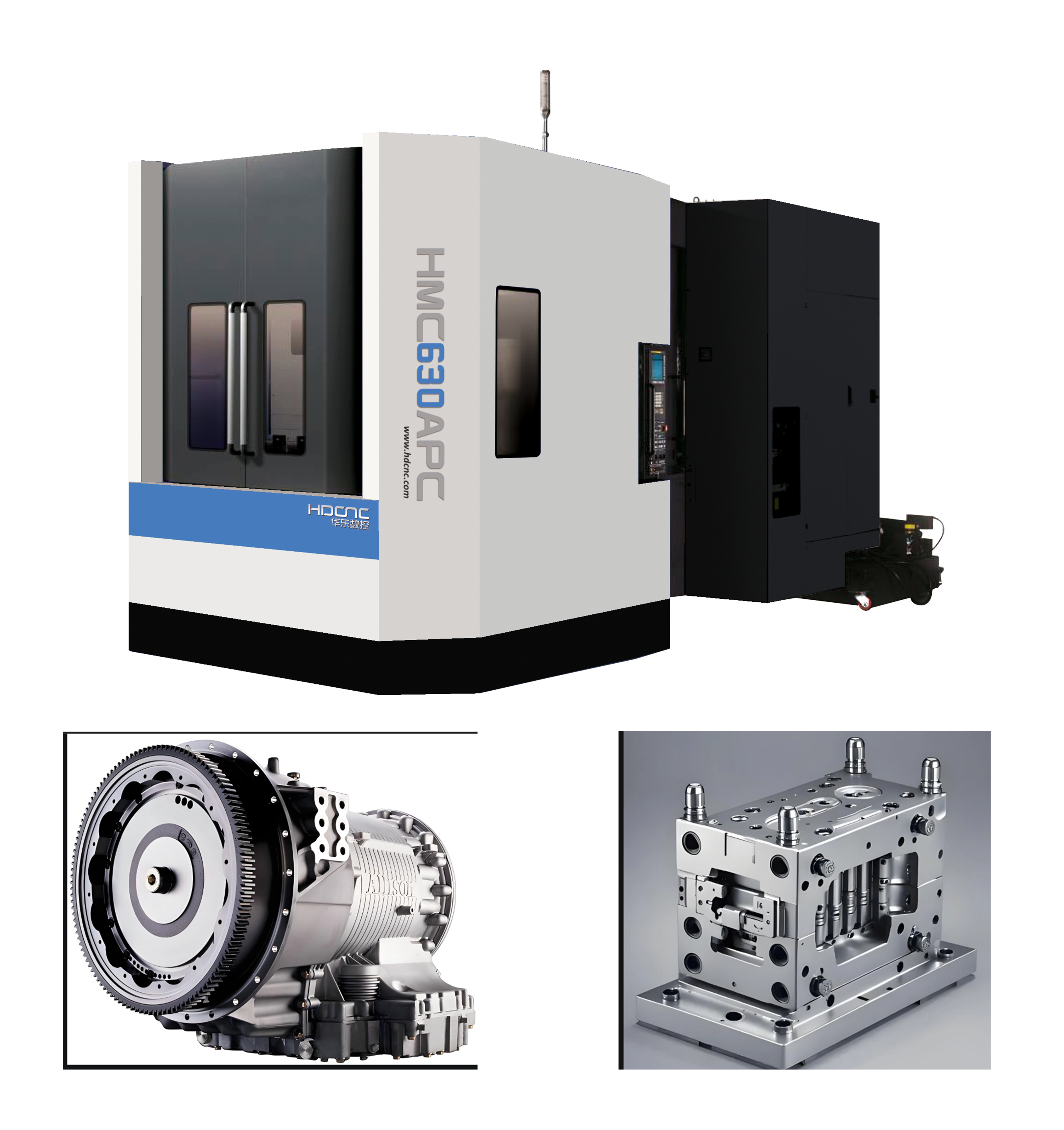

| Modell | Einheit | HMC630APC | HLC630SAPC | HMC800APC | HMC800SAPC | HMC1000SAPC |
| Säulenreise (x -Achse) | mm | 1050 | 1050 | 1400 | 1600 | 1600 |
| Spindelreisen (Y -Achse) | mm | 900 | 750 | 1000 | 1000 | 1000 |
| Tischreise (Z -Achse) | mm | 1020 | 900 | 1300 | 1000 | 1000 |
| Spindelverjüngung zum Tisch | mm | 140-1160 | 130-1030 | 215-1515 | 200-1200 | 200-1200 |
| Spindelmitte zu Tischoberfläche | mm | 100-1000 | 0-750 | 105-1105 | 40-1040 | 40-1040 |
| X Achse schnelle Geschwindigkeit | mm/mim | 36000 | 20000 | 36000 | 20000 | 20000 |
| Y Achse schnelle Geschwindigkeit | mm/mim | 36000 | 20000 | 36000 | 20000 | 20000 |
| Z -Achse schnelle Geschwindigkeit | mm/mim | 20000 | 20000 | 20000 | 20000 | 20000 |
| XYZ -Achse Schnittgeschwindigkeit | mm/mim | 20000 | 10000 | 20000 | 10000 | 10000 |
| Tischgröße | mm | 630*630 | 630*700 | 800*800 | 800*1000 | 1000*1000 |
| Tabelle Nr | 2 | 2 | 2 | 2 | 2 | |
| Tisch abwechselnd Typ | ° | 1 （0,001） | 1 (0,001) | 1 (0,001) | 1 (0,001) | 1 (0,001) |
| Tabelle maximal Ladegewicht | kg | 1200 | 950 | 2000 | 1500 | 1500 |
| T Slot No*Breite*Entfernung | mm | 18*5*125 | 18*5*125 | 22*5*160 | 22*5*200 | 22*5*200 |
| Zeit ändern | s | 16 | 20 | 18 | 40 | 40 |
| Spindelverjüngung zum Tisch | ISO50 | ISO50 | ISO50 | ISO50 | ISO50 | |
| Spindelmotor | KW | 15/18.5 | 15/18.5 | 18.5/22 | 15/18.5 | 15/18.5 |
| Spindelgeschwindigkeit | Drehzahl | 20-6000 | 20-6000 | 20-6000 | 20-6000 | 20-6000 |
| Spindel maximales Drehmoment (kontinuierlich/30 Minuten) | Nm | 249/307 | 249/307 | 520/619 | 249/307 | 249/307 |
| Pull Stud | MAS403 P50T-1 | MAS403 P50T-1 | MAS403 P50T-1 | MAS403 P50T-1 | MAS403 P50T-1 | |
| XYZ -Positionierungsgenauigkeit | mm | 0.01 | 0.018 | 0.01 | 0.018 | 0.018 |
| XYZ Wiederholbarkeitspositionierungsgenauigkeit | mm | 0.008 | 0.01 | 0.008 | 0.01 | 0.01 |
| B Positionierungsgenauigkeit | ' | 4 (15) | 15 | 4 (15) | 15 | 15 |
| B Wiederholbarkeitspositionierungsgenauigkeit | ' | 1 (6) | 4 | 1 (6) | 4 | 4 |
| Kapazität | T | 40/60 | 32/40 | 40/60 | 30/32/40 | 30/32/40 |
| Max -Werkzeugdurchmesser | mm | Φ125/250 | Φ125/φ250 | Φ125/φ250 | Φ125/φ250 | Φ125/φ250 |
| Max -Werkzeuglänge | mm | 400 | 300 | 400 | 300 | 300 |
| Max -Werkzeuggewicht | kg | 25 | 18 | 25 | 18 | 18 |
| Zeit ändern | s | 3.5 | 4.5 | 3.5 | 4.5 | 4.5 |
| Leistung | KW | 50 | 45 | 50 | 50 | 60 |
| Maschine über Größe | mm | 7600*4200*3650 | 6500*4100*3450 | 8400*5000*3850 | 8000*5100*3550 | 8500*5600*3550 |
| Maschinengewicht | kg | 22000 | 16000 | 28000 | 25000 | 26000 |
Säulentür -Rahmen, Doppelwandkastenmechanismus, gute Starrheit, Spindelmitte Linie und Spalte zwei Führungsschienermitte Die gleiche Ebene, Spindelsystemdeformation ist gering, hohe Verarbeitungsgenauigkeit.
Langspannenführung Schienengestaltung, starke Lagerkapazität, Maschine insgesamt Starrheit gut
Ausgestattet mit einem hochpräziigen Rotary -Tisch geeigneter Torkasten, Maschinenbasis, Säule und anderer polyedrischer Teileverarbeitung, kann ein Klemme Mahlen, Bohrungen, Bohrungen abschließen
Kohlefahrtmaschine
Baumaschinen

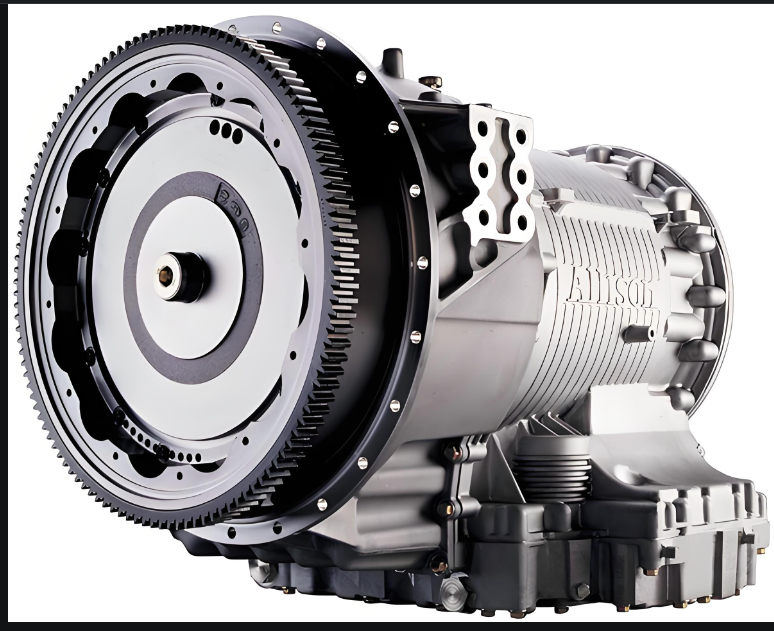

Schwere LKW -Armaturen
