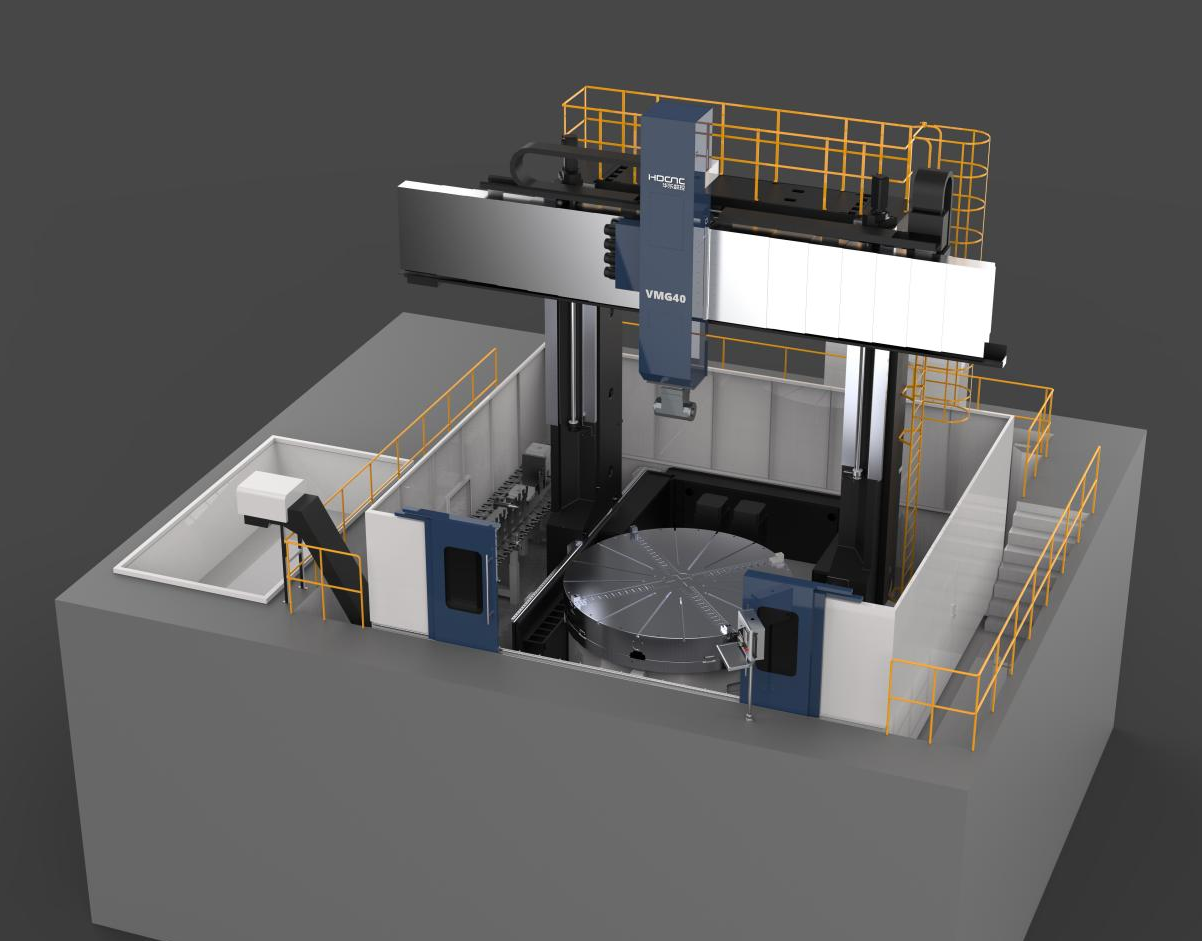

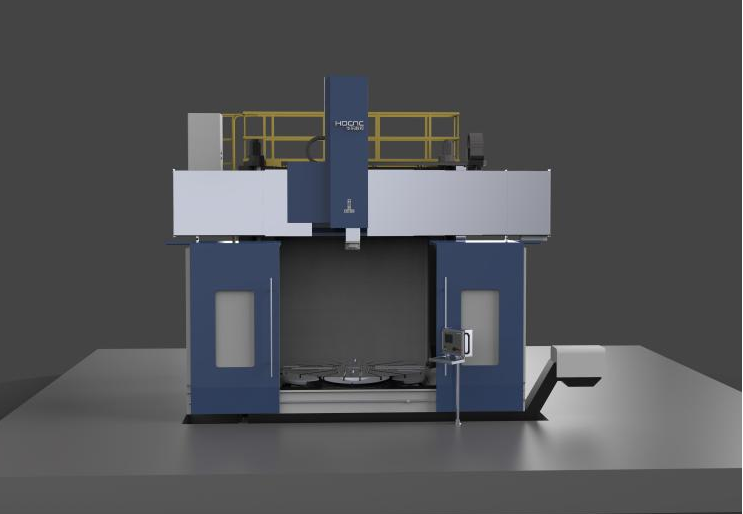

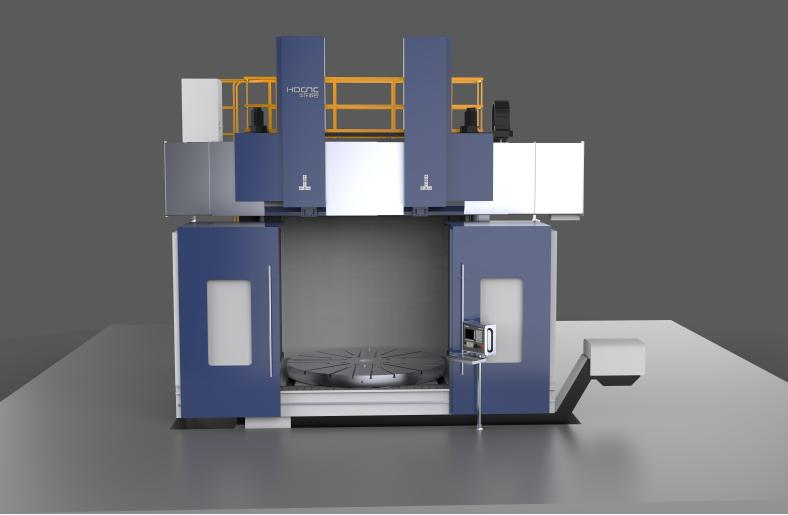

CNC-Doppelständer-Vertikaldrehen der VT/VM/VMG-Serie

 Strukturelle Merkmale:

1. Die X/Z-Achse verfügt über geschlossene hydrostatische Führungen mit konstantem Durchfluss, die sich durch hervorragende dynamische Leistung, hohe Bewegungssteifigkeit und die Fähigkeit auszeichnen, schweres Schneiden auszuhalten.

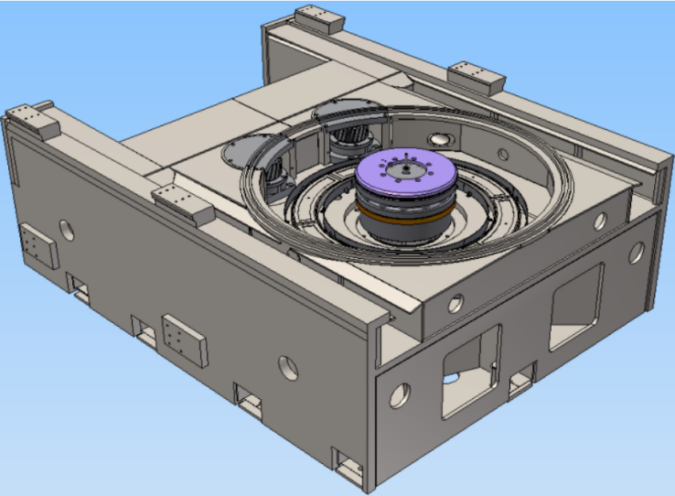

2. Der Arbeitstisch wird durch hochpräzise zweireihige Zylinderrollenlager radial zentriert und axial durch geschlossene hydrostatische Führungen mit konstantem Durchfluss gestützt, was eine große Belastbarkeit, hohe Rotationsgenauigkeit, zuverlässigen Betrieb und einfache Einstellung und Wartung gewährleistet.

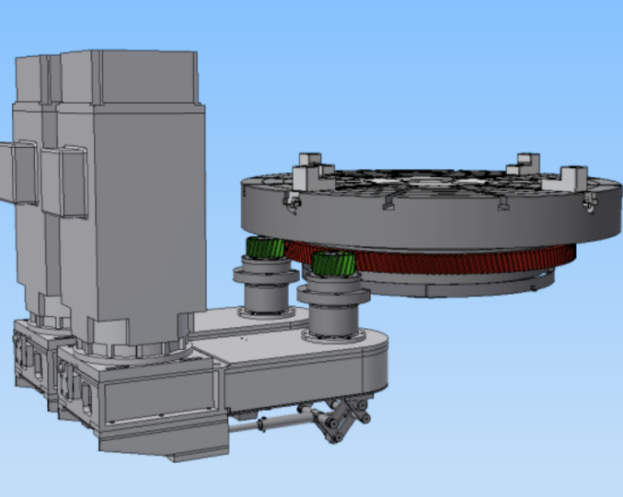

3. Der rotierende Arbeitstisch wird von mehreren Servomotoren angetrieben: Beim Drehen drehen sich alle Motoren in die gleiche Richtung, um eine Leistungsüberlagerung zu erreichen, die ein Schneiden mit hohem Drehmoment und hoher Leistung gewährleistet. Beim Fräsen wird eine Master-Slave-Steuerung mehrerer Motoren eingesetzt, um eine elektronische Spielbeseitigung zu realisieren und so eine hohe Rotationspositionierungsgenauigkeit sicherzustellen.

4. Das Querbalken-Zuführsystem verfügt über eine Doppelmotor-, Doppelkugelumlaufspindel- und Doppelgitter-Linealerkennungsstruktur, die die Synchronisierung und Positionsgenauigkeit der Querbalkenbewegung gewährleistet.

Anwendungsbereich:

Kleine und mittelgroße CNC-Doppelständer-Vertikaldrehmaschinen, Dreh-Fräsmaschinen und Portal-Dreh-Fräs-Verbundmaschinen der VT/VM/VMG-Serie  werden häufig in Branchen wie der Luft- und Raumfahrt, Ventile, Energie, Baumaschinen und der allgemeinen mechanischen Fertigung eingesetzt.

Technische Spezifikationen:
