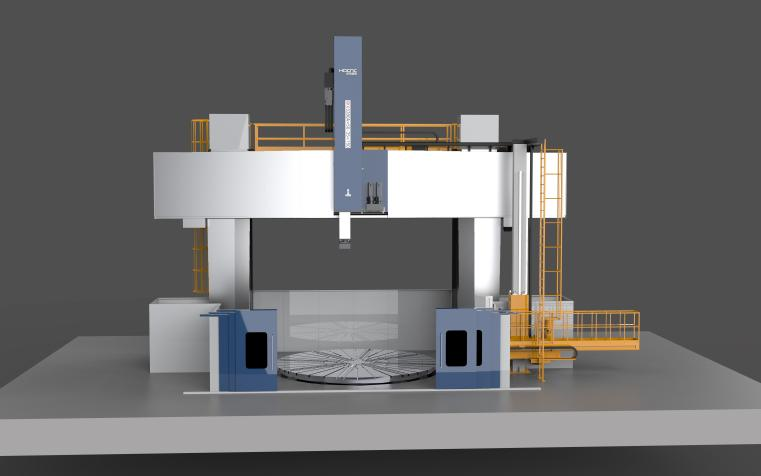

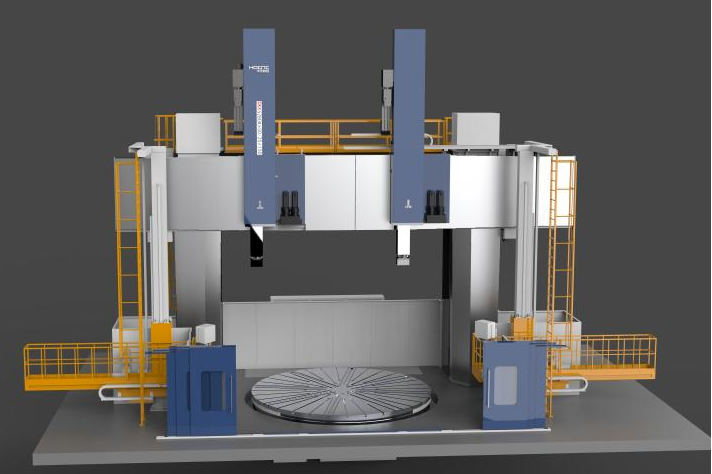

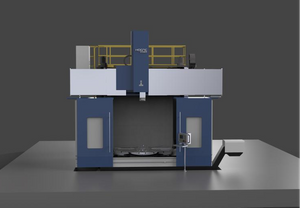

CK(X)5250/5263/5280/52100/52125
HDCNC
Strukturelle Merkmale:
1. Die X/Z-Achsen verfügen über geschlossene hydrostatische Führungen mit konstantem Durchfluss, die sich durch hervorragende dynamische Leistung, hohe Bewegungssteifigkeit und die Fähigkeit auszeichnen, schweren Schneidvorgängen standzuhalten.

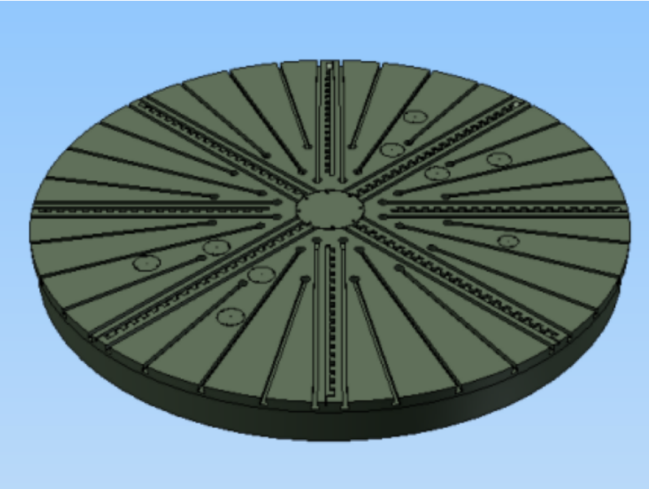

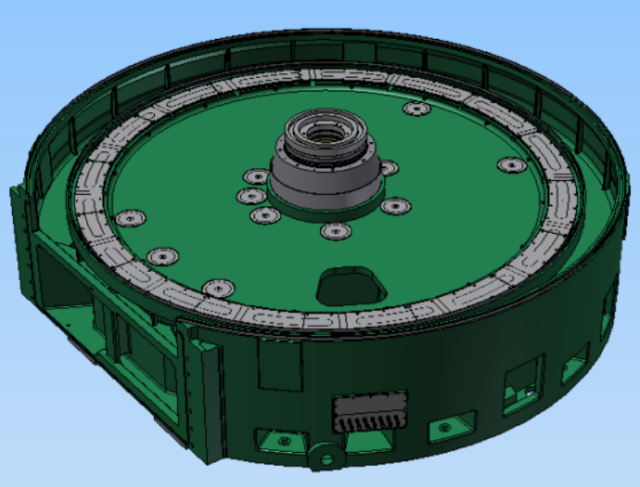

2. Der rotierende Arbeitstisch wird von mehreren Servomotoren angetrieben: Während des Drehens drehen sich alle Motoren in die gleiche Richtung, um eine Leistungsüberlagerung zu erreichen und so ein Schneiden mit hohem Drehmoment und hoher Leistung zu gewährleisten. Beim Fräsen wird eine Master-Slave-Steuerung mehrerer Motoren eingesetzt, um eine elektronische Spieleliminierung zu realisieren und so eine hohe Rotationspositionierungsgenauigkeit zu gewährleisten.

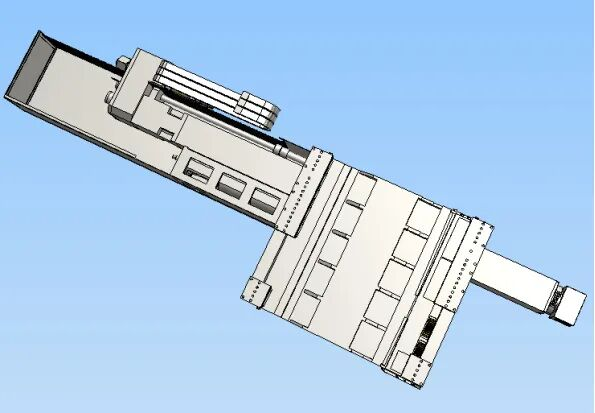

3. Die X-Achse verfügt über eine elektronische Spieleliminierung mit zwei Motoren und zwei Gängen, während die Z-Achse einen vorgespannten Kugelumlaufspindelantrieb mit großem Durchmesser verwendet.

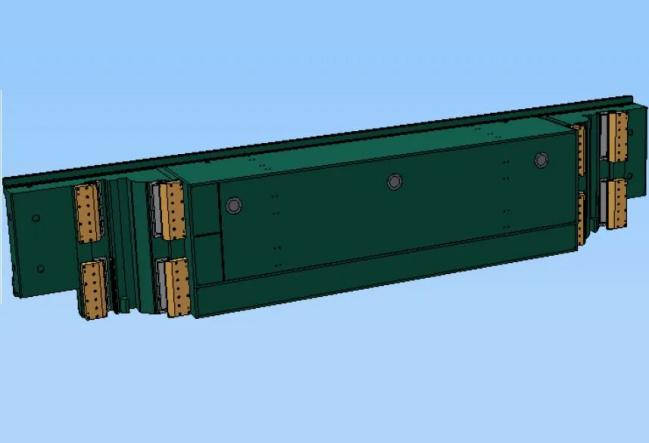

4. Das Querbalken-Zuführsystem verfügt über eine Doppelmotor-, Doppelkugelumlaufspindel- und Doppelgitter-Lineal-Erkennungsstruktur, die die Synchronisierung und Positionsgenauigkeit der Querbalkenbewegung gewährleistet.
Anwendungsbereich:
Die CK(X)52-Serie großer CNC-Doppelständer-Vertikaldreh-/Fräs-Dreh-Bearbeitungszentren ist vielseitig einsetzbar in Branchen wie Baumaschinen, Militärtechnik, Schiffbau, Automobilbau, Wasser- und Windkrafterzeugung, Werkzeugmaschinenbau und Formenbau.
Technische Spezifikationen:
Artikel | Einheit | CK(X）5250 | CK(X）5263 | CK(X）5280 | CK(X）52100 | CK(X）52125 | ||
Max. Bearbeitungsdurchmesser | mm | φ5000 | φ6300 | φ8000 | φ10000 | φ12500 | ||
Arbeitstischdurchmesser | mm | φ4000 | φ5000 | φ6000 | φ8000 | φ8000 | ||
Max. Bearbeitungshöhe | mm | 3500/4000 | 4000/5000 | 4000/5000 | 5000/6000 | 5000/6000 | ||
Max. Werkstückgewicht | t | 63 | 100 | 150 | 250 | 250 | ||
Geschwindigkeitsbereich des Arbeitstisches | Drehzahl | 0,004~60 | 0,004~50 | 0,002~30 | 0,002~30 | |||
Max. Drehmoment des Tisches | kNm | 160 | 400 | 600 | ||||
Hauptmotorleistung drehen | KW | 2x60=120 | 2x73=146 | 4x60=240 | ||||
Abmessungen des Stößelquerschnitts | mm | 400x400 | 600x700 | |||||
Werkzeugablage Horizontaler Verfahrweg | mm | -200-2800 | -200-3600 | -200-4400 | -200-5400 | -200-6400 | ||
| mm | 1750/2000 | 2000/2500 | 3200 | ||||
Max. Drehkraft-Werkzeugauflage | kN | 80 | 125 | |||||
Fräsen Hauptmotorleistung | KW | 37 | 44 | 58 | ||||
Drehzahl der Frässpindel | Drehzahl | 0~1500 | 0~1000 | 0~800 | ||||
Sekundäre Drehzahlregelung der Frässpindel | 1:1,15/1:6 | 2:3/1:4,475 | 1:2,6/1:10,3 | |||||
Max. Spindeldrehmoment zum Fräsen | Nm | 1416 | 1633 | 3150 | ||||
Werkzeughaltertyp | ISO50 | |||||||
Positionierungs- und Wiederholgenauigkeit | DIN/DGQ 3441 | |||||||
CNC -System | 828D/ONE/FANUC 0ITF（ Siemens Deutschland828D/ONE/FANUC 0ITF (Andere Marken sind auf Anfrage des Benutzers erhältlich) | |||||||

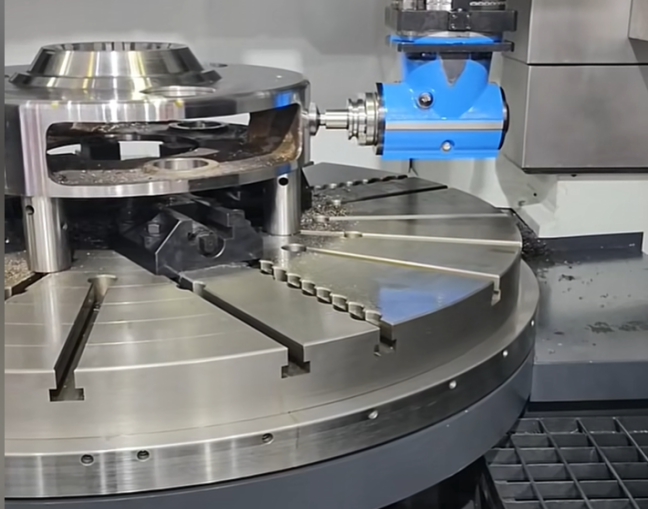

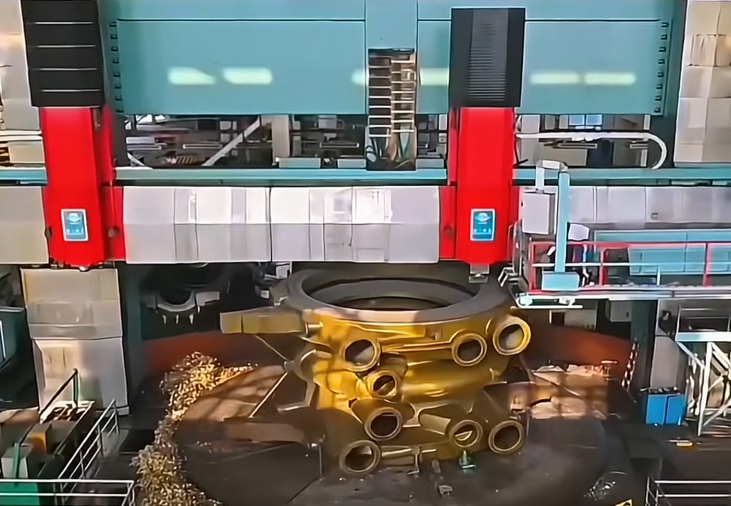

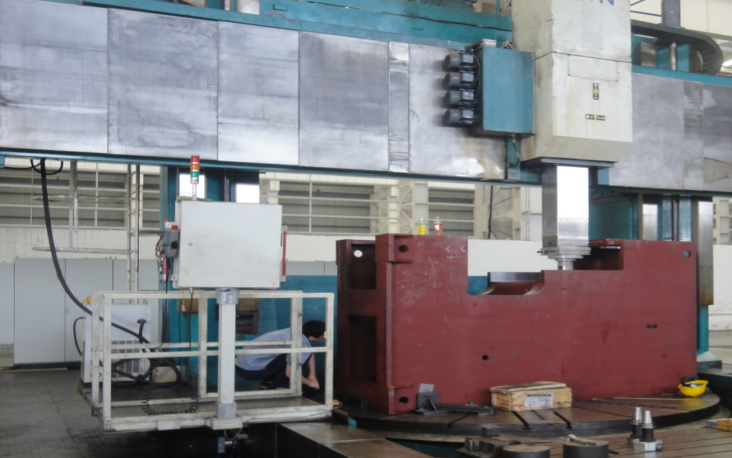

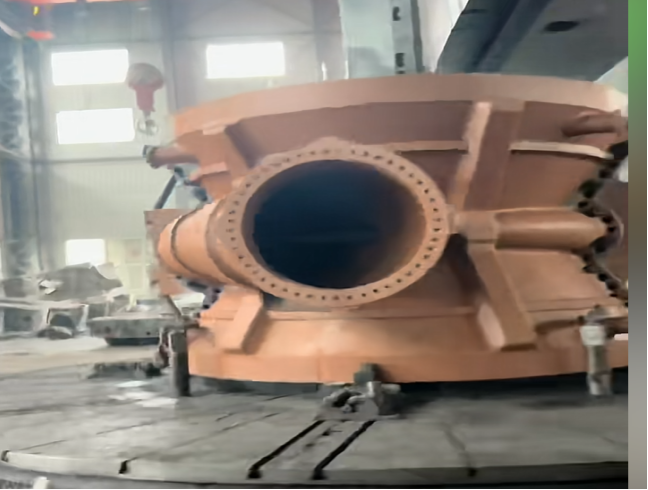

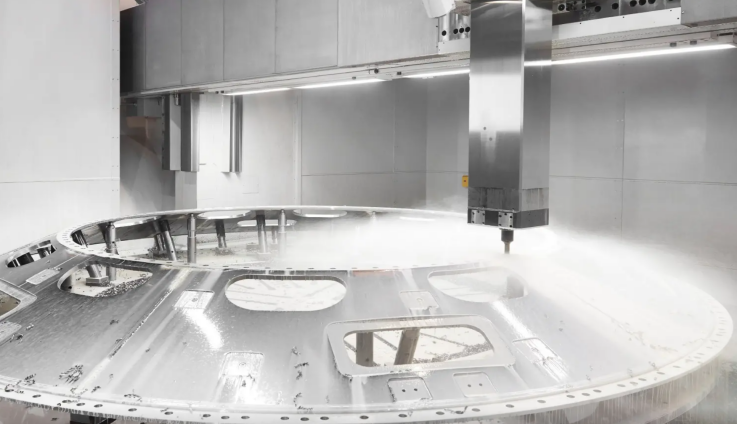

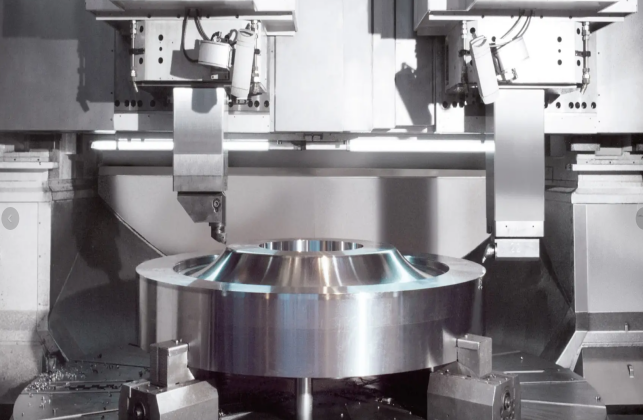

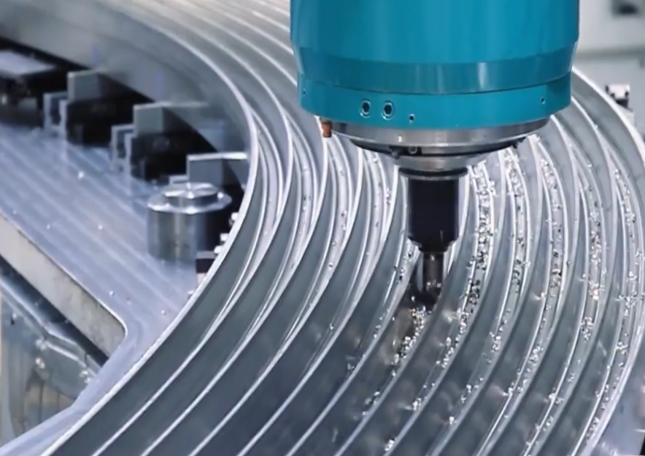

Typische bearbeitete Teile:
