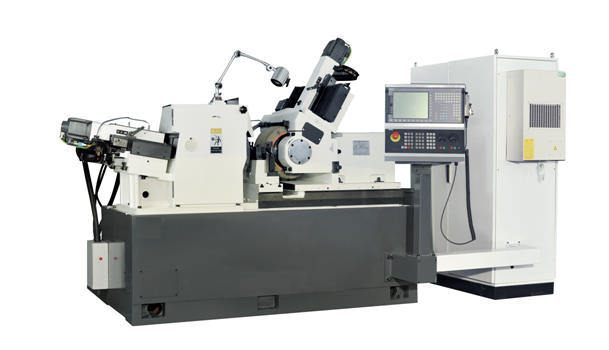

Modell | M1040B | M1050A | M1080B | M10100 |
Thru-Feed | ||||
Schleifen Durchmesser (mm) | 2-40 | 5-50 | 5-80 | 10-100 |
Schleifen Länge (mm) | 120 | 120 | 140 | 195 |
Stürzen Vorschub(°) | ±3 | ±3 | ±3 | ±3 |
Schleifen Radspezifikation (mm) | PSA350x125x127 | PSA400x150x203 | PSA500x150x305 | PSA500x200x305 |
Regulierung Radspezifikation (mm) | PSA250x125x75 | PSA300x150x127 | PSA300x150x127 | PSA350x200x203 |
Schleifen Radgeschwindigkeit (U/min) | 1870 | 1668 | 1300 | 1338 |
Regulierung Radgeschwindigkeit (U/min) | 10-200 | 10-200 | 10-200 | 10-200 |
Schwenkbar Winkel des Regelrades | ||||
Vertikal (°) | -2~4 | -2~+5 | -2~5 | -2~+5 |
Horizontal (°) | 0~3 | -1~+3 | 0~3 | 0°~+3 |
Vorschub/Teilung (mm) | 0.002 | 0.002 | 0.0025 | 0.002 |
Kommode Vorschubmenge/Teilung (mm) | 0.01 | 0.01 | 0.01 | 0.01 |
Höhe von der Mittellinie des Gri-Rads und des Reg-Rads bis zur Arbeitsstütze (mm) | 190 | 220 | 210 | 255 |
Motor Leistung | ||||
Schleifen Radmotor (KW) | 7,5 kW | 11KW | 15KW | 18,5 kW |
Regulierung Radmotor (KW) | 1,1 kW | 1,5 kW | 1,5 kW | 2,2 kW |
Leistung Versorgung (HZ) | 3N380V50 | 3N380V50 | 3N380V50 | 3N380V50 |
Abmessung (L*B*H)(mm) | 1550 x 1300 x 1405 | 1920 x 1681 x 1479 | 1950 x 1580 x 1485 | 2675 x 1505 x 1615 |
Gewicht (kg) | 2000 | 2800 | 3500 | 4500 |
Bearbeitung Genauigkeit (mm) | 0.002 | 0.002 | 0.002 | 0.002 |
Rundheit (mm) | 0.003 | 0.003 | 0.003 | 0.003 |
Oberfläche Rauheit (mm) | Ra0,32 | Ra0,32 | Ra0,32 | Ra0,32 |
Durch Schleifen
Es wird hauptsächlich zum Schleifen der zylindrischen Oberfläche verschiedener Ring- und Wellenteile durch Schleifen verwendet.
Schnittschleifen
Verschiedene Stufen-, Kegel- und Zylinderrotationsflächen werden manuell eingeschnitten.
Bett
Nehmen Sie hochwertige Gussteile an, um die Wärmebehandlung und die natürliche Alterungsbehandlung zu normalisieren, um die innere Struktur zu stabilisieren und eine starke Verschleißfestigkeit und geringe Festigkeit zu gewährleisten Verformung während des Gebrauchs.
Sand- und Führungsradgerät
Die Maschine verfügt über einen festen Schleifscheibenrahmen und einen beweglichen Führungsradrahmen. Die Schleifscheibe hat eine freitragende Struktur und die Hauptwelle der Schleifscheibe verfügt über ein integriertes 1:30-Kegelgleitlager.
Futtergerät
Der Vorschubschlitten verfügt über eine Nadelrollenführungsschiene, die sich durch feinfühlige Bewegung, hohe Vorschubgenauigkeit und lange Lebensdauer auszeichnet.
Trimmen Sie das Gerät
Der hin- und hergehende Sand- und Führungsradabrichter verfügt über ein hydraulisches Getriebe und eine stufenlose Geschwindigkeitsregelung.
Elektrisches Steuergerät
Die Geschwindigkeitsregelung des Führungsrads übernimmt die stufenlose Geschwindigkeitsregelung mit Wechselstromfrequenzumwandlung.
