Produktdetail

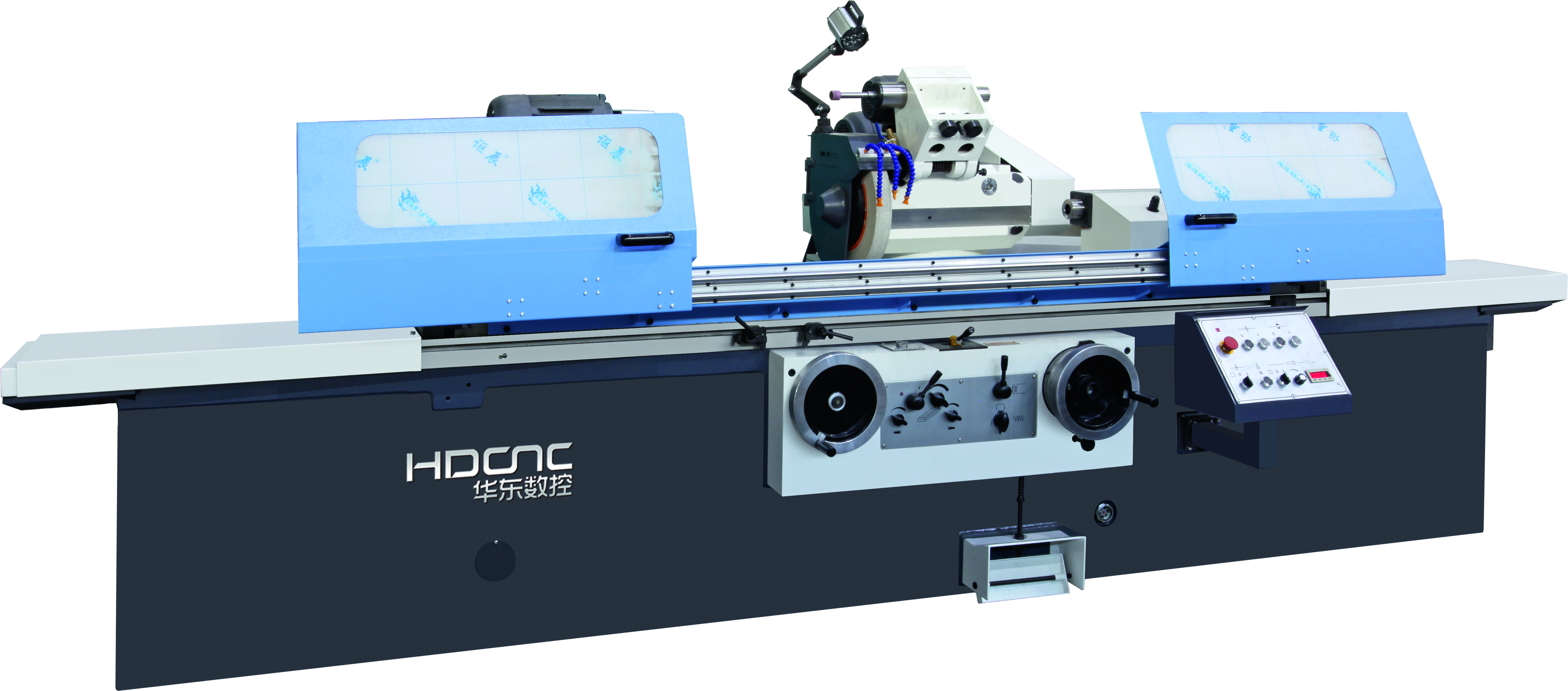

Spezielle zylindrische Schleifmaschine

Tisch fährt auf einer V, einer flachen Führung

Der schnelle Fortschritt und das Rückziehen des Radkopf

Stufenlose Geschwindigkeitsweitköpfe dreht sich um 90 ° nach CCW

Maschinentisch schwckelt für das einfache Verjüngungschleifen

hydraulischer und manueller kontrollierter Heckstock mit Fußschalter

Fortschrittliches hydrostatisches Schmiersystem

Menge:
Verfügbarkeitsstatus:





erkundigen In den Einkaufswagen

Produktbeschreibung

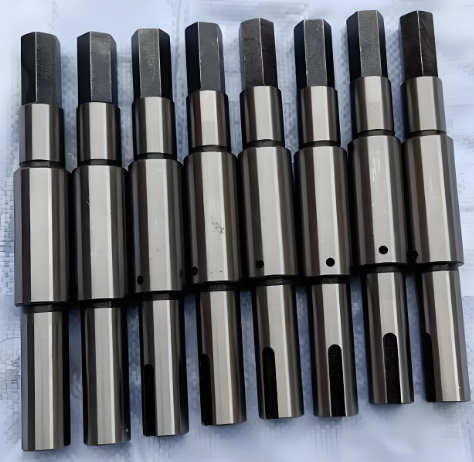

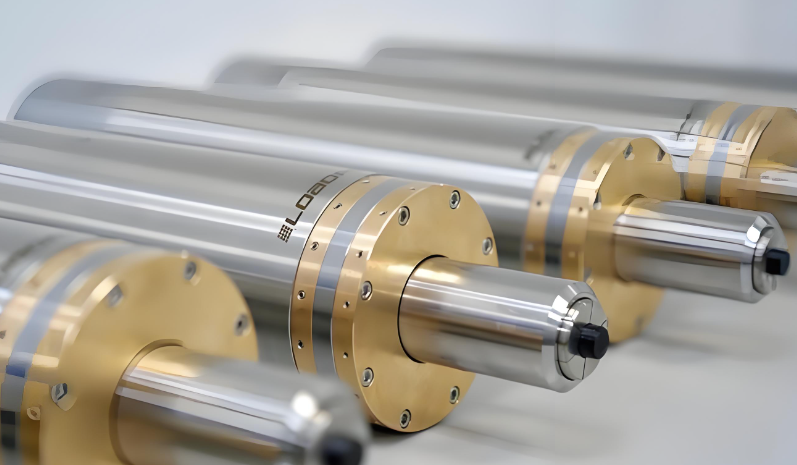

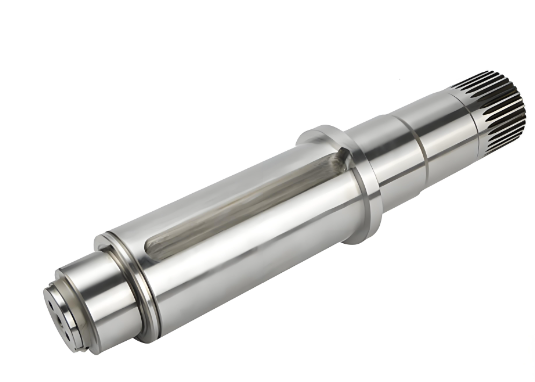

Maschinenanwendung

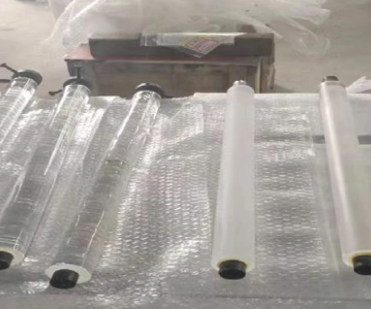

Glasindustrie

Ölhydraulikindustrie

Reduzierindustrie

Standardzubehör

Kühltank	Stift stetige Ruhe	Rad Peripheral Dresser	Messplatte
Fahrhund	Keile nivellieren,	Radflansch	Radxtraktionswerkzeuge
Standardrad	Laube ausbalancieren	Gürtel und wasserdicht	Zentren
Arbeitslicht

Optionales Zubehör

Radausgleichständer	Magnetabscheider	Magnetabscheider und Papierfilter
Diamantstift	zwei Achsen dro	Radius -Radkommode
geschlossene ruhige Ruhe	Spitze

Maschinenparameter

Beschreibung	Einheit	M1332*1000	M1332*1500
Allgemeine Kapazität
Max.Length Schleif (OD)	mm	1000	1500
Mittelhöhe	mm	180
Dia.grinding (OD)	mm	8-320
Max. Gewicht des Werkstücks	kg	150
Arbeitskopf
Zentrumverjüngung	Mt	5
Spindelgeschwindigkeit (schrittlos)	r/min	19-190
Radkopf
Max. Dimension von Rad (ODWid)	mm	60075305
Rad -Peripheriegeschwindigkeit	MS	35
Radhead -Futter per. Handradkreis	mm	Rau : 2 fein: 0,5
Radhead -Futter per. Abschluss von Handrad	mm	Rau: 0,01 Geldstrafe: 0,0025
Arbeitstisch
Max. Drehwinkel des Tisches	°	3
Max. Drehwinkel des Tisches	°	7	6
Längsgeschwindigkeitsbereich der Tabelle	mm/min	0,1-4
Heckstock
Zentrumverjüngung	Mt	4
Quill manuell reisen	mm	30
Motor
Motorscheibe mit Radkopf	KW	11
Arbeitskopfmotorleistung	KW	1.5
Bearbeitungsgenauigkeit
Rundheit	μm	2.5
Zylinderheit	μm	8
Rauheit	μm	Ra 0.2
Maschine
Gewicht	kg	4000	4800
Paketdimension (LWH)	cm	326200205	426200205

Beschreibung	Einheit	M1332H*2000		M1332H*3000
Allgemeine Kapazität
Max.Length Schleif (OD)	mm	2000		3000
Mittelhöhe	mm	180
Dia.grinding (OD)	mm	8-320
Max. Gewicht des Werkstücks	kg	500
Arbeitskopf
Zentrumverjüngung	Mt	5
Spindelgeschwindigkeit (schrittlos)	r/min	10-100
Radkopf
Max. Dimension von Rad (ODWid)	mm	60075305
Rad -Peripheriegeschwindigkeit	MS	35
Radhead -Futter per. Handradkreis	mm	Rau : 2 fein: 0,5
Radhead -Futter per. Abschluss von Handrad	mm	Rau: 0,01 Geldstrafe: 0,0025
Arbeitstisch
Max. Drehwinkel des Tisches	°	3
	°	5	3
Längsgeschwindigkeitsbereich der Tabelle	mm/min	0,1-3
Heckstock
Zentrumverjüngung	Mt	5
Quill manuell reisen	mm	30
Motor
Motorscheibe mit Radkopf	KW	11
Arbeitskopfmotorleistung	KW	3
Bearbeitungsgenauigkeit
Rundheit	μm	3
Zylinderheit	μm	8
Rauheit	μm	Ra 0.32
Maschine
Gewicht	kg	6000	7500
Paketdimension (LWH)	cm	580200205	780200205

Beschreibung	Einheit	M1350
Allgemeine Kapazität
Max.Length Schleif (OD)	mm	1500/2000/3000/4000
Mittelhöhe	mm	270
Dia.grinding (OD)	mm	25-500
Max. Gewicht des Werkstücks	kg	2000
Arbeitskopf
Zentrumverjüngung	Mt	6
Spindelgeschwindigkeit (schrittlos)	r/min	10-100
Radkopf
Max. Dimension von Rad (ODWid)	mm	75075305
Rad -Peripheriegeschwindigkeit	MS	35
Radhead -Futter per. Handradkreis	mm	Rau : 4 fein: 0,5
Radhead -Futter per. Abschluss von Handrad	mm	Rau: 0,02 Geldstrafe: 0,0025
Arbeitstisch
Max. Drehwinkel des Tisches	°	3 (1500) 2 (2000) 2 (3000) 1 (4000)
Max. Drehwinkel des Tisches	°	6 (1500) 5 (2000) 3 (3000) 2 (4000)
Längsgeschwindigkeitsbereich der Tabelle	mm/min	0,1-3
Heckstock
Zentrumverjüngung	Mt	6
Quill manuell reisen	mm	70
Motor
Motorscheibe mit Radkopf	KW	15
Arbeitskopfmotorleistung	KW	4
Bearbeitungsgenauigkeit
Rundheit	μm	2,5 (1500) 3 (2000/3000/4000)
Zylinderheit	μm	8 (1500/(2000) 8 (3000) 12 (4000)
Rauheit	μm	Ra 0.32
Maschine
Gewicht	kg	10000/11000/12000/17000
Paketdimension (LWH)	cm	543225205 583225205 796225210 996225210

Beschreibung	Einheit	M1363
Allgemeine Kapazität
Max.Length Schleif (OD)	mm	2000/3000/4000/5000
Mittelhöhe	mm	370
Dia.grinding (OD)	mm	30-630
Max. Gewicht des Werkstücks	kg	3000
Arbeitskopf
Zentrumverjüngung	Mt	Metrik 80#
Spindelgeschwindigkeit (schrittlos)	r/min	6-60
Radkopf
Max. Dimension von Rad (ODWid)	mm	75075305
Rad -Peripheriegeschwindigkeit	MS	35
Radhead -Futter per. Handradkreis	mm	Rau : 4 fein: 0,5
Radhead -Futter per. Abschluss von Handrad	mm	Rau: 0,02 Geldstrafe: 0,0025
Arbeitstisch
Max. Drehwinkel des Tisches	°	2 (2000) 1 (3000/4000/5000)
Max. Drehwinkel des Tisches	°	4 (2000) 3 (3000) 2 (4000) 1,5 (5000)
Längsgeschwindigkeitsbereich der Tabelle	mm/min	0,1-2,5
Heckstock
Zentrumverjüngung	Mt	Metrik 80#
Quill manuell reisen	mm	70
Motor
Motorscheibe mit Radkopf	KW	22
Arbeitskopfmotorleistung	KW	15
Bearbeitungsgenauigkeit
Rundheit	μm	3
Zylinderheit	μm	8 (2000/3000) 12 (4000/5000)
Rauheit	μm	Ra 0.32
Maschine
Gewicht	T	18 (2000) 22 (3000) 23 (4000) 26 (5000)
Paketdimension (LWH)	cm	720240226 (2000) 876240226 (3000) 1100240226 (4000) 1270240226 (5000)

Beschreibung	Einheit	MQ1380A
Allgemeine Kapazität
Max.Length Schleif (OD)	mm	3000/4000/5000
Mittelhöhe	mm	500
Dia.grinding (OD)	mm	50-800
Max. Gewicht des Werkstücks	kg	3000
Arbeitskopf
Zentrumverjüngung	Mt	Metrik 80#
Spindelgeschwindigkeit (schrittlos)	r/min	5-50
Radkopf
Max. Dimension von Rad (ODWid)	mm	90075305
Rad -Peripheriegeschwindigkeit	MS	35
Radhead -Futter per. Handradkreis	mm	Rau : 4 fein: 0,5
Radhead -Futter per. Abschluss von Handrad	mm	Rau: 0,02 Geldstrafe: 0,0025
Arbeitstisch
Max. Drehwinkel des Tisches	°	1
Max. Drehwinkel des Tisches	°	3 (3000) 2 (4000) 1,5 (5000)
Längsgeschwindigkeitsbereich der Tabelle	mm/min	0,1-2,5
Heckstock
Zentrumverjüngung	Mt	Metrik 80#
Quill manuell reisen	mm	70
Motor
Motorscheibe mit Radkopf	KW	22
Arbeitskopfmotorleistung	KW	15
Bearbeitungsgenauigkeit
Rundheit	μm	3
Zylinderheit	μm	8 (3000) 12 (4000/5000)
Rauheit	μm	Ra 0.32
Maschine
Gewicht	T	22 (3000) 23 (4000) 26 (5000)
Paketdimension (LWH)	cm	876240230 (3000) 1100240230 (4000) 1270240230 (5000)

Merkmale

Die Tabelle fährt nach einer hohen Präzisions -Handabschärfe auf eine V, eine flache Führung, so dass die gesamte Produktreihe eine hohe Stabilität aufweist.
Die vordere und hintere Futtermittelschiene des Schleifrads kann die Roller- oder Linearführungstruktur auswählen
Stufenlose Geschwindigkeitsweitköpfe dreht sich um 90 ° nach CCW
M1350/M1363 Series Worktable und Schleifscheibe nimmt eine hohe stabile hydrostatische Führungsschiene, eine hohe starre dynamische und statische Druckspindel an.
Das universelle Typ -Workhead kann in einem beliebigen Winkel innerhalb von 90 Grad CW eingestellt werden, um das konische Werkstück zu kleifen.
Maschinentisch schwckelt für das einfache Verjüngungschleifen
hydraulischer und manueller kontrollierter Heckstock mit Fußschalter
Fortschrittliches hydrostatisches Schmiersystem
