Glasindustrie
Ölhydraulikindustrie
Reduzierer Industrie
Kühlmittelbehälter | Stift stetige Ruhe | Radumfangsabrichter | Messplatte |
fahrender Hund | Nivellierkeile, | Radflansch | Werkzeuge zum Abziehen von Rädern |
Standardrad | Ausgleichslaube | Gürtel und wasserdicht | Zentren |
Arbeitslicht |

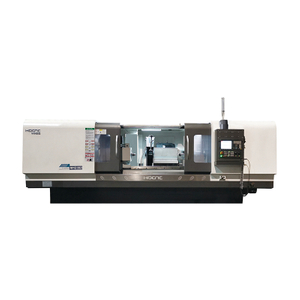

Auswuchtständer für Räder | Magnetabscheider | Magnetabscheider und Papierfilter |
Diamantstift | zwei Achsen DRO | Radius Abrichter |
geschlossene Lünette | Endflächen-Radabrichter |
Beschreibung | Einheit | M1332*1000 | M1332*1500 |
Allgemeine Kapazität | |||
Schleifen der maximalen Länge (OD) | mm | 1000 | 1500 |
Mittelhöhe | mm | 180 | |
Durchmesserschleifen (OD) | mm | 8-320 | |
max.Gewicht des Werkstücks | kg | 150 | |
Arbeitskopf | |||
Zentrierkegel | MT | 5 | |
Spindeldrehzahl (stufenlos) | U/Min | 19-190 | |
Radkopf | |||
max.Dimension des Rades (OD*W*ID) | mm | 600*75*305 | |
Radumfangsgeschwindigkeit | Frau | 35 | |
Schleifkopfvorschub pro.Kreis des Handrades | mm | Rough :2 Fein: 0,5 | |
Schleifkopfvorschub pro.Abschluss von Handrad | mm | Grob: 0,01 Fein: 0,0025 | |
Arbeitstisch | |||
max.Schwenkwinkel des Tisches | ° | 3 | |
° | 7 | 6 | |
Längsgeschwindigkeitsbereich des Tisches | mm/Min | 0,1-4 | |
Reitstock | |||
Zentrierkegel | MT | 4 | |
Quill manuell reisen | mm | 30 | |
Motor | |||
Leistung des Radkopfmotors | Kw | 11 | |
Motorleistung des Arbeitskopfes | Kw | 1.5 | |
Bearbeitungsgenauigkeit | |||
Rundheit | μm | 2.5 | |
Zylindrizität | μm | 8 | |
Rauheit | μm | Ra 0.2 | |
Maschine | |||
Gewicht | kg | 4000 | 4800 |
Paketabmessungen (L*B*H) | cm | 326*200*205 | 426*200*205 |
Beschreibung | Einheit | M1332H*2000 | M1332H*3000 | |
Allgemein Kapazität | ||||
Schleifen der maximalen Länge (OD) | mm | 2000 | 3000 | |
Mittelhöhe | mm | 180 | ||
Durchmesserschleifen (OD) | mm | 8-320 | ||
max.Gewicht des Werkstücks | kg | 500 | ||
Arbeitskopf | ||||
Zentrierkegel | MT | 5 | ||
Spindeldrehzahl (stufenlos) | U/Min | 10-100 | ||
Radkopf | ||||
max.Dimension des Rades (OD*W*ID) | mm | 600*75*305 | ||
Radumfangsgeschwindigkeit | Frau | 35 | ||
Schleifkopfvorschub pro.Kreis des Handrades | mm | Rough :2 Fein: 0,5 | ||
Schleifkopfvorschub pro.Abschluss von Handrad | mm | Grob: 0,01 Fein: 0,0025 | ||
Arbeitstisch | ||||
max.Schwenkwinkel des Tisches | ° | 3 | ||
° | 5 | 3 | ||
Längsgeschwindigkeitsbereich des Tisches | mm/Min | 0,1-3 | ||
Reitstock | ||||
Zentrierkegel | MT | 5 | ||
Quill manuell reisen | mm | 30 | ||
Motor | ||||
Leistung des Radkopfmotors | Kw | 11 | ||
Motorleistung des Arbeitskopfes | Kw | 3 | ||
Bearbeitung Genauigkeit | ||||
Rundheit | μm | 3 | ||
Zylindrizität | μm | 8 | ||
Rauheit | μm | Ra 0.32 | ||
Maschine | ||||
Gewicht | kg | 6000 | 7500 | |
Paketabmessungen (L*B*H) | cm | 580*200*205 | 780*200*205 |
Beschreibung | Einheit | M1350 |
Allgemeine Kapazität | ||
Schleifen der maximalen Länge (OD) | mm | 1500/2000/3000/4000 |
Mittelhöhe | mm | 270 |
Durchmesserschleifen (OD) | mm | 25-500 |
max.Gewicht des Werkstücks | kg | 2000 |
Arbeitskopf | ||
Zentrierkegel | MT | 6 |
Spindeldrehzahl (stufenlos) | U/Min | 10-100 |
Radkopf | ||
max.Dimension des Rades (OD*W*ID) | mm | 750*75*305 |
Radumfangsgeschwindigkeit | Frau | 35 |
Schleifkopfvorschub pro.Kreis des Handrades | mm | Rough :4 Fein: 0,5 |
Schleifkopfvorschub pro.Abschluss von Handrad | mm | Grob: 0,02 Fein: 0,0025 |
Arbeitstisch | ||
max.Schwenkwinkel des Tisches | ° | 3(1500) 2 (2000) 2(3000) 1(4000) |
° | 6(1500) 5 (2000) 3(3000) 2(4000) | |
Längsgeschwindigkeitsbereich des Tisches | mm/Min | 0,1-3 |
Reitstock | ||
Zentrierkegel | MT | 6 |
Quill manuell reisen | mm | 70 |
Motor | ||
Leistung des Radkopfmotors | Kw | 15 |
Motorleistung des Arbeitskopfes | Kw | 4 |
Bearbeitungsgenauigkeit | ||
Rundheit | μm | 2,5 (1500) 3 (2000/3000/4000) |
Zylindrizität | μm | 8 (1500/(2000) 8(3000) 12(4000) |
Rauheit | μm | Ra 0.32 |
Maschine | ||
Gewicht | kg | 10000/11000/12000/17000 |
Paketabmessungen (L*B*H) | cm | 543*225*205 583*225*205 796*225*210 996*225*210 |
Beschreibung | Einheit | M1363 |
Allgemein Kapazität | ||
Schleifen der maximalen Länge (OD) | mm | 2000/3000/4000/5000 |
Mittelhöhe | mm | 370 |
Durchmesserschleifen (OD) | mm | 30-630 |
max.Gewicht des Werkstücks | kg | 3000 |
Arbeitskopf | ||
Zentrierkegel | MT | Metrisch 80# |
Spindeldrehzahl (stufenlos) | U/Min | 6-60 |
Radkopf | ||
max.Dimension des Rades (OD*W*ID) | mm | 750*75*305 |
Radumfangsgeschwindigkeit | Frau | 35 |
Schleifkopfvorschub pro.Kreis des Handrades | mm | Rough :4 Fein: 0,5 |
Schleifkopfvorschub pro.Abschluss von Handrad | mm | Grob: 0,02 Fein: 0,0025 |
Arbeitstisch | ||
max.Schwenkwinkel des Tisches | ° | 2 (2000) 1 (3000/4000/5000) |
° | 4 (2000) 3(3000) 2(4000) 1,5 (5000) | |
Längsgeschwindigkeitsbereich des Tisches | mm/Min | 0,1-2,5 |
Reitstock | ||
Zentrierkegel | MT | Metrisch 80# |
Quill manuell reisen | mm | 70 |
Motor | ||
Leistung des Radkopfmotors | Kw | 22 |
Motorleistung des Arbeitskopfes | Kw | 15 |
Bearbeitung Genauigkeit | ||
Rundheit | μm | 3 |
Zylindrizität | μm | 8 (2000/3000) 12 (4000/5000) |
Rauheit | μm | Ra 0.32 |
Maschine | ||
Gewicht | T | 18 (2000) 22(3000) 23(4000) 26(5000) |
Paketabmessungen (L*B*H) | cm | 720*240*226 (2000) 876*240*226(3000) 1100*240*226(4000) 1270*240*226(5000) |
Beschreibung | Einheit | MQ1380A |
Allgemein Kapazität | ||
Schleifen der maximalen Länge (OD) | mm | 3000/4000/5000 |
Mittelhöhe | mm | 500 |
Durchmesserschleifen (OD) | mm | 50-800 |
max.Gewicht des Werkstücks | kg | 3000 |
Arbeitskopf | ||
Zentrierkegel | MT | Metrisch 80# |
Spindeldrehzahl (stufenlos) | U/Min | 5-50 |
Radkopf | ||
max.Dimension des Rades (OD*W*ID) | mm | 900*75*305 |
Radumfangsgeschwindigkeit | Frau | 35 |
Schleifkopfvorschub pro.Kreis des Handrades | mm | Rough :4 Fein: 0,5 |
Schleifkopfvorschub pro.Abschluss von Handrad | mm | Grob: 0,02 Fein: 0,0025 |
Arbeitstisch | ||
max.Schwenkwinkel des Tisches | ° | 1 |
° | 3(3000) 2(4000) 1,5 (5000) | |
Längsgeschwindigkeitsbereich des Tisches | mm/Min | 0,1-2,5 |
Reitstock | ||
Zentrierkegel | MT | Metrisch 80# |
Quill manuell reisen | mm | 70 |
Motor | ||
Leistung des Radkopfmotors | Kw | 22 |
Motorleistung des Arbeitskopfes | Kw | 15 |
Bearbeitung Genauigkeit | ||
Rundheit | μm | 3 |
Zylindrizität | μm | 8(3000) 12 (4000/5000) |
Rauheit | μm | Ra 0.32 |
Maschine | ||
Gewicht | T | 22(3000) 23(4000) 26(5000) |
Paketabmessungen (L*B*H) | cm | 876*240*230(3000) 1100*240*230(4000) 1270*240*230(5000) |
Der Tisch fährt auf einem V, einer flachen Führungsbahn, nach dem hochpräzisen Handschaben, so dass die gesamte Produktserie eine hohe Präzision und hohe Stabilität aufweist.
Die vordere und hintere Führungsschiene der Schleifscheibe kann eine Rollen- oder Linearführungsstruktur wählen
Arbeitskopf mit stufenloser Geschwindigkeit dreht sich um 90° gegen den Uhrzeigersinn
Arbeitstisch und Schleifscheibenführungsschiene der Serie M1350 / M1363 verwenden eine hochstabile hydrostatische Führungsschiene, eine hochsteife dynamische und statische Druckspindel.
Der universelle Werkstückkopf kann in jedem Winkel innerhalb von 90 Grad im Uhrzeigersinn eingestellt werden, um das Spannfutterschleifen von konischen Werkstücken zu ermöglichen.
Schwenkbarer Maschinentisch für einfaches Kegelschleifen
Hydraulisch und manuell gesteuerter Reitstock mit Fußschalter
Fortschrittliches hydrostatisches Schmiersystem
