Artikel Modell | MK7340 | MK7350 | MK7363 | MK7380 |
Tisch Durchmesser (mm) | 400 | 500 | 630 | 800 |
Max Verarbeitungsbereich (mm) | φ400*200 | φ500*200 | φ630*200 | φ800*200 |
Tisch Geschwindigkeit (U/min) | 80-160 (einstellbar) | 60-120 | 60-120 | 60-90 |
Tisch Neigungswinkel (°) | ±3° | ±3° | ±3° | ±3° |
Tisch Ladegewicht (kg) | 60 | 60 | 70 | 80 |
Längs Hin- und Herbewegungsgeschwindigkeit (X-Achse) Geschwindigkeitsregelung mit variabler Frequenz (m/min) | 0,5-3 | 0,5-3 | 0,5-3 | 0,5-2 |
Maximal Längs-Hin- und Herbewegung | 210 | 310 | 370 | 430 |
Rad Spindelgeschwindigkeit (U/min) | 1450 | 1450 | 1450 | 1450 |
Vertikal Schneller Vorschub (mm/min) | 300 | 250 | 250 | 250 |
Vertikal Vorschubweg (Y-Achse) (mm) | 180 | 180 | 180 | 180 |
Vertikal Vorschub-Mindestwert (Y-Achse) (mm) | 0.001 | 0.001 | 0.001 | 0.001 |
Rad Größe (ODxBxID)(mm) | 400x40x127 | 400x40x127 | 400x40x127 | 400x40x127 |
Tisch Ebenheit (mm) | 1000:0,005 | 1000:0,005 | 1000:0.01 | 1000:0.01 |
Rauheit(ähm) | Ra≤0,32 | Ra≤0,32 | Ra≤0,32 | Ra≤0,32 |
Rad Spindelmotor (kw) | 5.5 | 7.5 | 7.5 | 7.5 |
Maschine Gewicht (Nettogewicht) (kg) | 3500 | 3900/3400 | 3900/3500 | 4300/3900 |

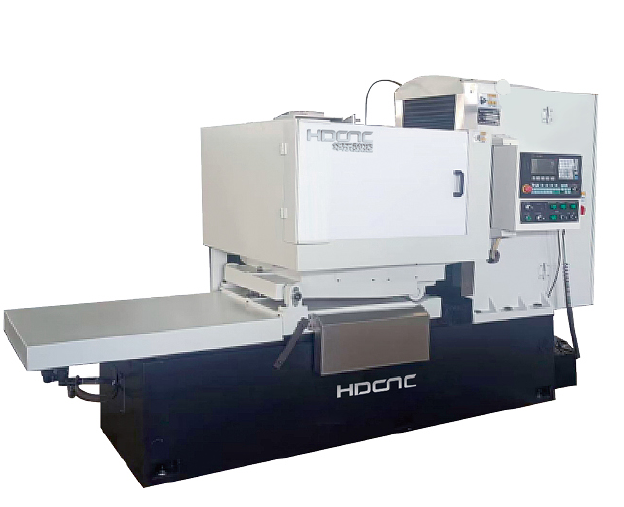

Die CNC-Rundtisch-Flächenschleifmaschine MK7340 mit horizontaler Achse bietet eine stabile Leistung. Vertikalvorschub und Quervorschub mit zwei Achsen, Wechselstrom-Servomotorantrieb, hohe Positionierungsgenauigkeit, LCD-Anzeige, vollständige Programmierung und automatische Verarbeitungskompensationsfunktion können die Größe der Schleifebene automatisch vervollständigen Steuerung, Regelgenauigkeit 0,001 mm, Bearbeitungsprogramm kann automatisch durchlaufen. Nähern Sie sich schnell dem Werkstück und dann direkt in den Arbeitsvorschub. Reduzieren Sie die Zeit bis zum Werkzeug, um die Bearbeitungszeit zu verkürzen. Verbessern Sie die Produktionseffizienz und die Produktverarbeitungsgenauigkeit Verwendet einen dynamischen und statischen Schleifkopf, eine Hydraulikstation mit konstanter Temperatur, eine flexible Drehung, eine hohe Präzision und eine Frequenzumwandlungsgeschwindigkeitsregelung, sodass die Radgeschwindigkeitssteuerung der Schleifscheibe segmentiert und die Liniengeschwindigkeit konstant gehalten werden kann und die Schleifeffizienz maximal verbessert werden kann .Der Schleifkopf ist vertikal und hebt sich schnell an. Die rollende Vorspannkraft der rollenden Führungsschiene wird verwendet, um den Spalt zu beseitigen, und das Messer fällt nicht herunter. Das Gitterlineal ist mit einer Regelung ausgestattet, die eine Regelung im geschlossenen Regelkreis ermöglicht.
Die Maschinenserie eignet sich zum Schleifen von Ringteilen, Zahnradstirnflächen, Ventilen, Sägeblättern, Lagern und anderen Präzisionsteilen Schleifen.
