| Kühltank | Stiftlünette | Radperipherieabrichter | Messplatte |
| Fahrhund | Nivellierkeile, | Radflansch | Werkzeuge zum Abziehen von Rädern |
| Standardrad | Ausgleichsdorn | Gürtel und wasserdicht | Zentren |
| Arbeitslicht |
Radauswuchtständer | Magnetabscheider | Magnetabscheider und Papierfilter |
Diamantstift | Zweiachsiges DRO | Radius-Radabrichter |
Geschlossene Lünette | Endflächenabrichter |

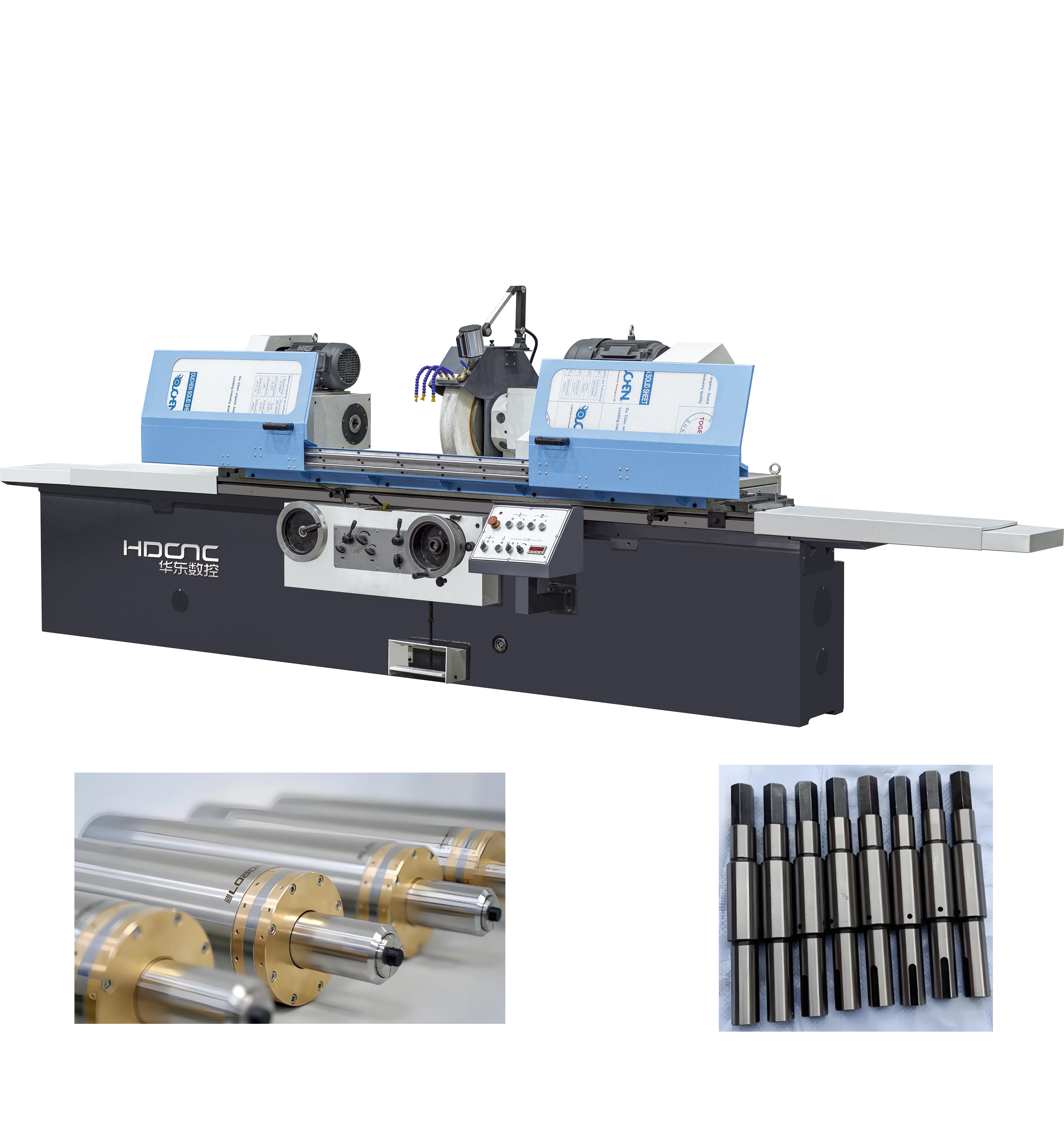

Beschreibung | Einheit | MW1320 | M1332*1000 | M1332*1500 |
Allgemeine Kapazität | ||||
Max.Length Schleif (OD) | mm | 500、750 | 1000 | 1500 |
Mittelhöhe | mm | 135 | 180 | |
Dia.grinding (OD) | mm | 8-200 | 8-320 | |
Max. Gewicht des Werkstücks | kg | 100 | 150 | |
Arbeitskopf | ||||
Zentrumverjüngung | Mt | 4 | 5 | |
Spindelgeschwindigkeit (schrittlos) | r/min | 26-260 | 19-190 | |
Radkopf | ||||
Max. Dimension von Rad (OD*W*id) | mm | 500*25*203 | 600*75*305 | |
Rad -Peripheriegeschwindigkeit | MS | 35 | 35 | |
Radhead -Futter per. Handradkreis | mm | Rau : 2 fein: 0,5 | Rau : 2 fein: 0,5 | |
Radhead -Futter per. Abschluss von Handrad | mm | Rau: 0,01 Geldstrafe: 0,0025 | Rau: 0,01 Geldstrafe: 0,0025 | |
Arbeitstisch | ||||
Max. Drehwinkel des Tisches | ° | 3 | 3 | |
° | 9/8 | 7 | 6 | |
Längsgeschwindigkeitsbereich der Tabelle | mm/min | 0,1-4 | 0,1-4 | |
Heckstock | ||||
Zentrumverjüngung | Mt | 4 | 4 | |
Quill manuell reisen | mm | 30 | 30 | |
Motor | ||||
Motorscheibe mit Radkopf | KW | 5.5 | 11 | |
Arbeitskopfmotorleistung | KW | 1.1 | 1.5 | |
Bearbeitungsgenauigkeit | ||||
Rundheit | μm | 2 | 2.5 | |
Zylinderheit | μm | 5/8 | 8 | |
Rauheit | μm | Ra 0.2 | Ra 0.2 | |
Maschine | ||||
Gewicht | kg | 3000/3300 | 4000 | 4800 |
Paketdimension (L*W*H) | cm | 235*203*205 | 326*200*205 | 426*200*205 |
Beschreibung | Einheit | M1332H*2000 | M1332H*3000 | |
Allgemeine Kapazität | ||||
Max.Length Schleif (OD) | mm | 2000 | 3000 | |
Mittelhöhe | mm | 180 | ||
Dia.grinding (OD) | mm | 8-320 | ||
Max. Gewicht des Werkstücks | kg | 500 | ||
Arbeitskopf | ||||
Zentrumverjüngung | Mt | 5 | ||
Spindelgeschwindigkeit (schrittlos) | r/min | 10-100 | ||
Radkopf | ||||
Max. Dimension von Rad (OD*W*id) | mm | 600*75*305 | ||
Rad -Peripheriegeschwindigkeit | MS | 35 | ||
Radhead -Futter per. Handradkreis | mm | Rau : 2 fein: 0,5 | ||
Radhead -Futter per. Abschluss von Handrad | mm | Rau: 0,01 Geldstrafe: 0,0025 | ||
Arbeitstisch | ||||
Max. Drehwinkel des Tisches | ° | 3 | ||
° | 5 | 3 | ||
Längsgeschwindigkeitsbereich der Tabelle | mm/min | 0,1-3 | ||
Heckstock | ||||
Zentrumverjüngung | Mt | 5 | ||
Quill manuell reisen | mm | 30 | ||
Motor | ||||
Motorscheibe mit Radkopf | KW | 11 | ||
Arbeitskopfmotorleistung | KW | 3 | ||
Bearbeitungsgenauigkeit | ||||
Rundheit | μm | 3 | ||
Zylinderheit | μm | 8 | ||
Rauheit | μm | Ra 0.32 | ||
Maschine | ||||
Gewicht | kg | 6000 | 7500 | |
Paketdimension (L*W*H) | cm | 580*200*205 | 780*200*205 | |
Beschreibung | Einheit | M1350 |
Allgemeine Kapazität | ||
Max.Length Schleif (OD) | mm | 1500/2000/3000/4000 |
Mittelhöhe | mm | 270 |
Dia.grinding (OD) | mm | 25-500 |
Max. Gewicht des Werkstücks | kg | 2000 |
Arbeitskopf | ||
Zentrumverjüngung | Mt | 6 |
Spindelgeschwindigkeit (schrittlos) | r/min | 10-100 |
Radkopf | ||
Max. Dimension von Rad (OD*W*id) | mm | 750*75*305 |
Rad -Peripheriegeschwindigkeit | MS | 35 |
Radhead -Futter per. Handradkreis | mm | Rau : 4 fein: 0,5 |
Radhead -Futter per. Abschluss von Handrad | mm | Rau: 0,02 Geldstrafe: 0,0025 |
Arbeitstisch | ||
Max. Drehwinkel des Tisches | ° | 3 (1500) 2 (2000) 2 (3000) 1 (4000) |
° | 6 (1500) 5 (2000) 3 (3000) 2 (4000) | |
Längsgeschwindigkeitsbereich der Tabelle | mm/min | 0,1-3 |
Heckstock | ||
Zentrumverjüngung | Mt | 6 |
Quill manuell reisen | mm | 70 |
Motor | ||
Motorscheibe mit Radkopf | KW | 15 |
Arbeitskopfmotorleistung | KW | 4 |
Bearbeitungsgenauigkeit | ||
Rundheit | μm | 2,5 (1500) 3 (2000/3000/4000) |
Zylinderheit | μm | 8 (1500/(2000) 8 (3000) 12 (4000) |
Rauheit | μm | Ra 0.32 |
Maschine | ||
Gewicht | kg | 10000/11000/12000/17000 |
Paketdimension (L*W*H) | cm | 543*225*205 583*225*205 796*225*210 996*225*210 |
Beschreibung | Einheit | M1363 |
Allgemeine Kapazität | ||
Max.Length Schleif (OD) | mm | 2000/3000/4000/5000 |
Mittelhöhe | mm | 370 |
Dia.grinding (OD) | mm | 30-630 |
Max. Gewicht des Werkstücks | kg | 3000 |
Arbeitskopf | ||
Zentrumverjüngung | Mt | Metrik 80# |
Spindelgeschwindigkeit (schrittlos) | r/min | 6-60 |
Radkopf | ||
Max. Dimension von Rad (OD*W*id) | mm | 750*75*305 |
Rad -Peripheriegeschwindigkeit | MS | 35 |
Radhead -Futter per. Handradkreis | mm | Rau : 4 fein: 0,5 |
Radhead -Futter per. Abschluss von Handrad | mm | Rau: 0,02 Geldstrafe: 0,0025 |
Arbeitstisch | ||
Max. Drehwinkel des Tisches | ° | 2 (2000) 1 (3000/4000/5000) |
° | 4 (2000) 3 (3000) 2 (4000) 1,5 (5000) | |
Längsgeschwindigkeitsbereich der Tabelle | mm/min | 0,1-2,5 |
Heckstock | ||
Zentrumverjüngung | Mt | Metrik 80# |
Quill manuell reisen | mm | 70 |
Motor | ||
Motorscheibe mit Radkopf | KW | 22 |
Arbeitskopfmotorleistung | KW | 15 |
Bearbeitungsgenauigkeit | ||
Rundheit | μm | 3 |
Zylinderheit | μm | 8 (2000/3000) 12 (4000/5000) |
Rauheit | μm | Ra 0.32 |
Maschine | ||
Gewicht | T | 18 (2000) 22 (3000) 23 (4000) 26 (5000) |
Paketdimension (L*W*H) | cm | 720*240*226 (2000) 876*240*226 (3000) 1100*240*226 (4000) 1270*240*226 (5000) |
Beschreibung | Einheit | MQ1380A |
Allgemeine Kapazität | ||
Max.Length Schleif (OD) | mm | 3000/4000/5000 |
Mittelhöhe | mm | 500 |
Dia.grinding (OD) | mm | 50-800 |
Max. Gewicht des Werkstücks | kg | 3000 |
Arbeitskopf | ||
Zentrumverjüngung | Mt | Metrik 80# |
Spindelgeschwindigkeit (schrittlos) | r/min | 5-50 |
Radkopf | ||
Max. Dimension von Rad (OD*W*id) | mm | 900*75*305 |
Rad -Peripheriegeschwindigkeit | MS | 35 |
Radhead -Futter per. Handradkreis | mm | Rau : 4 fein: 0,5 |
Radhead -Futter per. Abschluss von Handrad | mm | Rau: 0,02 Geldstrafe: 0,0025 |
Arbeitstisch | ||
Max. Drehwinkel des Tisches | ° | 1 |
° | 3 (3000) 2 (4000) 1,5 (5000) | |
Längsgeschwindigkeitsbereich der Tabelle | mm/min | 0,1-2,5 |
Heckstock | ||
Zentrumverjüngung | Mt | Metrik 80# |
Quill manuell reisen | mm | 70 |
Motor | ||
Motorscheibe mit Radkopf | KW | 22 |
Arbeitskopfmotorleistung | KW | 15 |
Bearbeitungsgenauigkeit | ||
Rundheit | μm | 3 |
Zylinderheit | μm | 8 (3000) 12 (4000/5000) |
Rauheit | μm | Ra 0.32 |
Maschine | ||
Gewicht | T | 22 (3000) 23 (4000) 26 (5000) |
Paketdimension (L*W*H) | cm | 876*240*230 (3000) 1100*240*230 (4000) 1270*240*230 (5000) |
Der Tisch bewegt sich nach dem hochpräzisen Handschaben auf einer V-förmigen, flachen Führungsbahn, sodass die gesamte Produktserie eine hohe Stabilität aufweist.
Die vordere und hintere Futtermittelschiene des Schleifrads kann die Roller- oder Linearführungstruktur auswählen
Stufenlose Geschwindigkeitsweitköpfe dreht sich um 90 ° nach CCW
M1350/M1363 Series Worktable und Schleifscheibe nimmt eine hohe stabile hydrostatische Führungsschiene, eine hohe starre dynamische und statische Druckspindel an.
Das universelle Typ -Workhead kann in einem beliebigen Winkel innerhalb von 90 Grad CW eingestellt werden, um das konische Werkstück zu kleifen.
Maschinentisch schwenkbar für einfaches Kegelschleifen
Hydraulisch und manuell gesteuerter Reitstock mit Fußschalter
Fortschrittliches hydrostatisches Schmiersystem
