Glasindustrie
Ölhydraulikindustrie
Reduzierindustrie
Kühltank
Offene ruhige Ruhe
Radperipherieabrichter
Fahrhund
Radabzieher
Nivellieren von Keilen
RAD -Balance -Laube
Gürtel und wasserdicht
Zentren
Rad und Flansch
Radauswuchtständer | Magnetabscheider | Magnetabscheider und Papierfilter |
Diamantstift | Zweiachsiges DRO | Radius-Radabrichter |
Geschlossene Lünette | Endflächenabrichter |
| Beschreibung | Einheit | MG1432 Universelle zylindrische Mühle |
| Max. Länge Boden (OD) | mm | 1000/1500 |
| Mittelhöhe | mm | 180 |
| Diaground (OD) | mm | 8-320 |

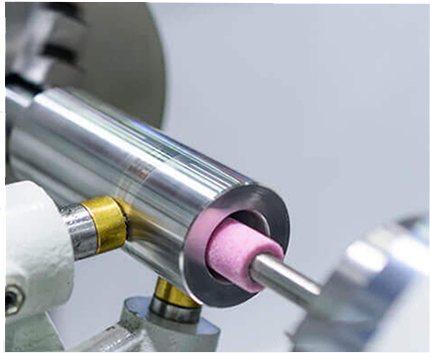

| Diaground (ID) | mm | 30-100 |
| Max. Länge Boden (ID) | mm | 125 |
| Max. Gewicht des Werkstücks | Kg | 150 |
| Arbeitskopf | ||
| Drehwinkel | Grad | +90 |
| Zentrumverjüngung | Mt | 4 |
| Spindelgeschwindigkeit/schrittweise | r/min | 26-260 |
| Radkopf | ||
| Max. Dimension von Rad (OD*W*id) | mm | 400*50*203 |
| Rad -Peripheriegeschwindigkeit | MS | 35 |
| Handfutter pro Rev. | mm | Grob: 1 fein: 0,5 |
| Bearbeitungsgenauigkeit | ||
| Zylinderheit | Äh | 1 |
| Rundheit | Äh | 5 |
| Rauheit | Äh | Ra0.04 |

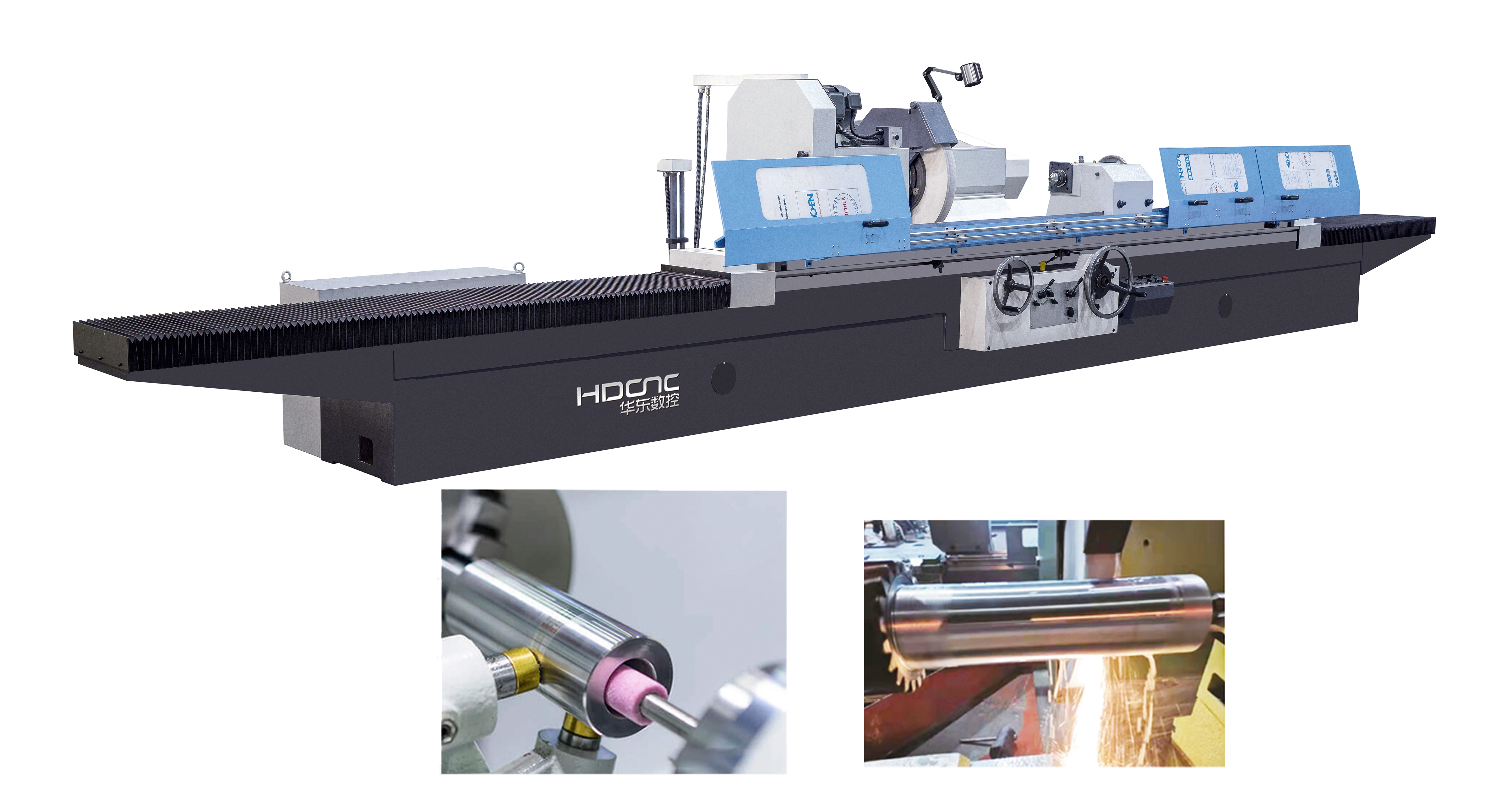

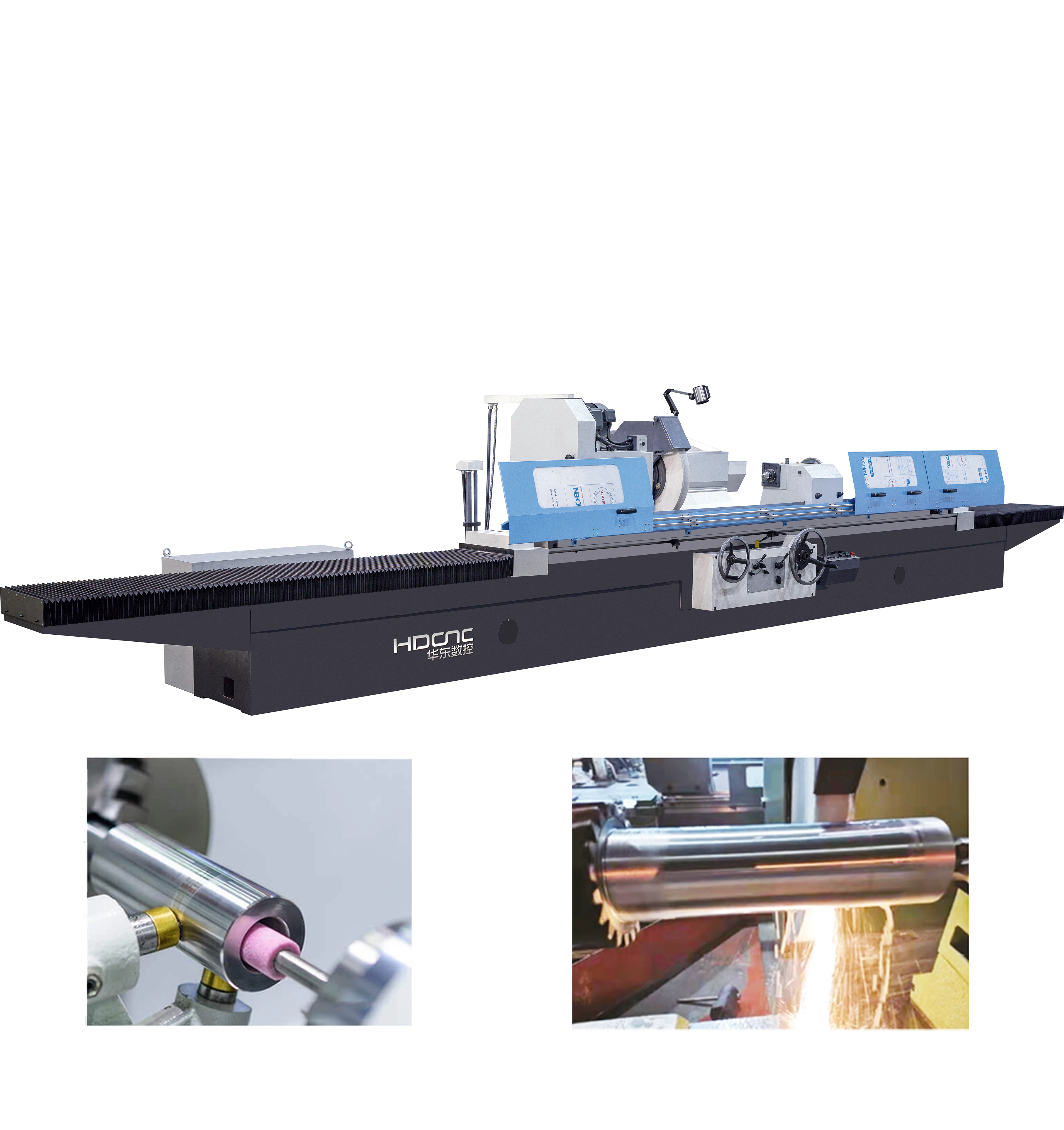

| Maschine |
Beschreibung | Einheit | MG1350 | MG1363 |
Allgemeine Kapazität | |||
Max.Length Schleif (OD) | mm | 1500/2000/3000/4000 | |
Mittelhöhe | mm | 270 | 370 |
Dia.grinding (OD) | mm | 25-500 | 30-630 |
Max. Gewicht des Werkstücks | kg | 2000 | 3000 |
Arbeitskopf | |||
Zentrumverjüngung | Mt | 6 | Metrik #80 |
Spindelgeschwindigkeit (schrittlos) | r/min | 10-100 | 6-60 |
Radkopf | |||
Max. Dimension von Rad (OD*W*id) | mm | 750*75*305 | 750*75*305 |
Rad -Peripheriegeschwindigkeit | MS | 35 | 35 |
Radhead -Futter per. Handradkreis | mm | Rau : 2 fein: 0,5 | |
Radhead -Futter per. Abschluss von Handrad | mm | Rau: 0,01 Geldstrafe: 0,0025 | |
Heckstock | |||
Zentrumverjüngung | Mt | 6 | Metrik #80 |
Bearbeitungsgenauigkeit | |||
Rundheit | μm | 1 | 1 |
Zylinderheit | μm | 5 | 5 |
Rauheit | μm | Ra 0.04 | 0.04 |
Der Tisch bewegt sich auf einer V- und einer Flachführung
Der schnelle Fortschritt und das Rückziehen des Radkopf
Stufenlose Geschwindigkeitsweitköpfe dreht sich um 90 ° nach CCW
Maschinentisch schwenkbar für einfaches Kegelschleifen
Hydraulisch und manuell gesteuerter Reitstock mit Fußschalter
Fortschrittliches hydrostatisches Schmiersystem
