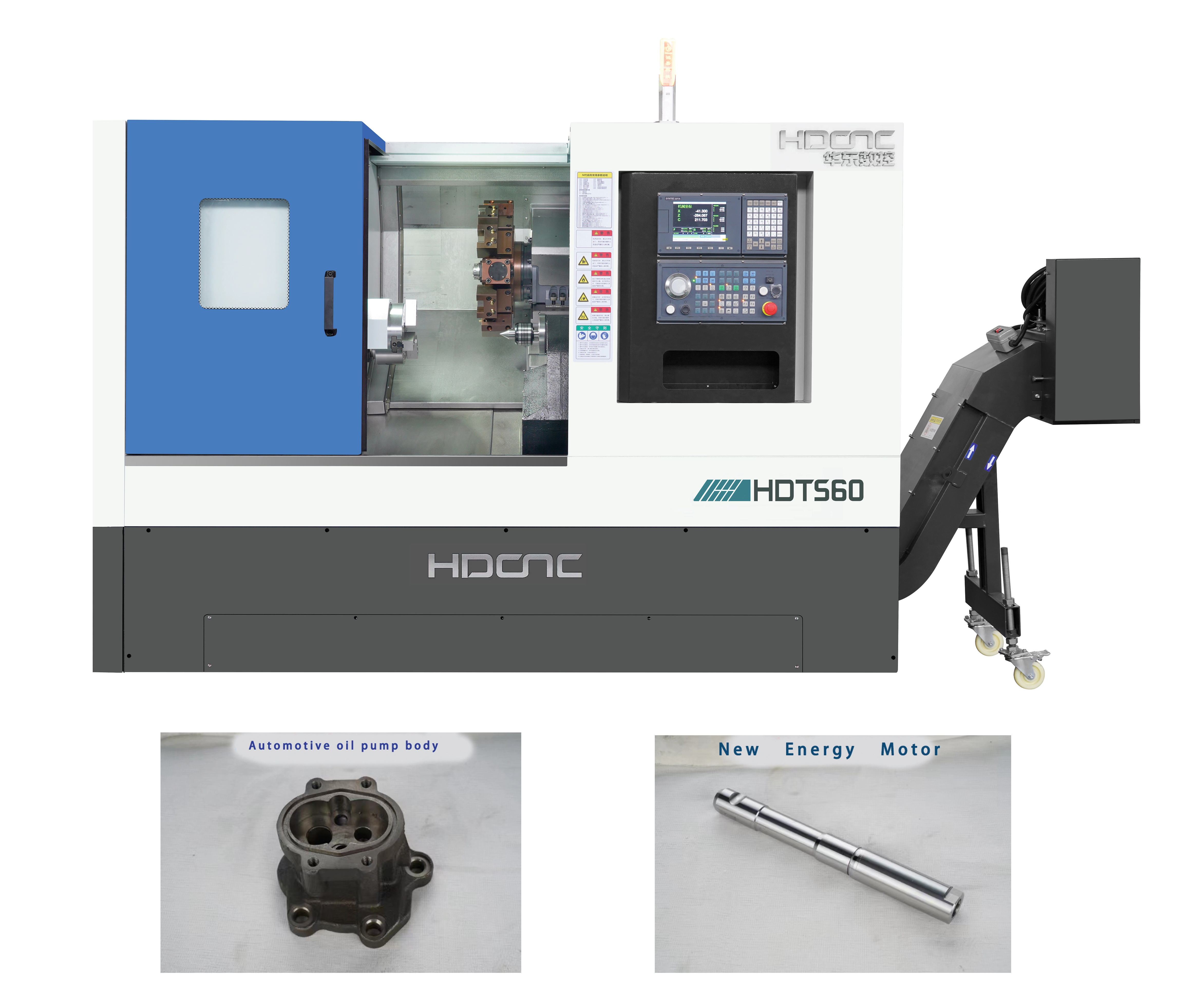

Die voll funktionsfähige HDT -Serie Full -Funktional CNC Horizontal Drehmaschine basiert auf der europäischen und amerikanischen Technologie, kombiniert mit den Jahren der jahrelangen Erfahrung unseres Unternehmens mit der Gestaltung horizontaler CNC -Drehungen und als Reaktion auf den Markt- und Entwicklungsbedarf. Diese Werkzeugmaschine kann Wellen- und Scheibenteile verarbeiten, Gewinde, Bögen, Zapfen sowie die inneren und äußeren Oberflächen von rotierenden Körpern und effizient, massiv und genau rotierende Körperteile verarbeiten.
| Menge: | |
|---|---|
HDT460 、 HDT560 、 HDT680 、 HDT750
HDCNC
Strukturelle Merkmale:
Hohe Geschwindigkeit, hohe Präzision und hohe Effizienz
Die voll funktionsfähige HDT -Serie Full -Funktional CNC Horizontal Drehmaschine basiert auf der europäischen und amerikanischen Technologie , kombiniert mit den Jahren der jahrelangen Erfahrung unseres Unternehmens mit der Gestaltung horizontaler CNC -Drehungen und als Reaktion auf den Markt- und Entwicklungsbedarf. Diese Werkzeugmaschine kann Wellen- und Scheibenteile verarbeiten, Gewinde, Bögen, Zapfen sowie die inneren und äußeren Oberflächen von rotierenden Körpern und effizient, massiv und genau rotierende Körperteile verarbeiten.
Leistungsmerkmale:
Hohe Geschwindigkeit und Effizienz
Die Vorschubachse dieser Serie von Werkzeugmaschinen kann sich mit einer schnellen Geschwindigkeit von bis zu 25 m/min bewegen und kann entweder mit einer 8-Station- oder einem 12-Station-Servo-Turm ausgestattet werden, um die Geschwindigkeit zu verbessern und eine höhere Produktionseffizienz zu erzielen.
Hochvorbereitete
Diese Reihe von Werkzeugmaschinen kann eine Genauigkeit des äußeren Kreises von IT6-IT7-Leveln erreichen. Als universelle Werkzeugmaschine eignet es sich besonders für eine effiziente, großflächige und hochpräzise Bearbeitung von rotierenden Teilen in Branchen wie Automobilen, Werkzeugmaschinen und Baumaschinen eignet sich.
Die Genauigkeit der Werkzeugmaschine behält eine hohe Stabilität bei
Diese Reihe von Werkzeugmaschinen verwendet ein 30 ° -Winkel -integrales Bett , und das Bettmaterial ist HT300 . Mithilfe der Harzsandtechnologie mit einem angemessenen Layout der internen Verstärkung gegossen. Die Führungsschiene übernimmt die importierte lineare Rollenführer, die die Genauigkeit der Futtermittel verbessert, den Reibungswiderstand verringert, eine gute Steifigkeit aufweist, der Vibration widersteht und eine hohe Verformungsfähigkeit aufweist, sodass Benutzer eine hohe Genauigkeit einer hohen Bearbeitungsgenauigkeit erreichen können.
Die gesamte Maschine hat eine starke Starrheit und kann einem starken Drehen unterzogen werden
Diese Serie von Werkzeugmaschinen verwendet eine einzelne Spindelspindelbox und eine integrale Spindeleinheit. Die Werkzeugmaschinenspindel ist mit einem Servomotorantrieb mit hohem Drehmoment ausgestattet.
Artikel | (Einheit) | HDT460 | HDT560 | HDT680 | HDT750 | |
Maximaler Schwungdurchmesser über dem Bett | mm | φ460 | φ560 | φ680 | φ680 | |
Maximaler Bearbeitungsdurchmesser (Scheiben-/Wellen-Typ) | mm | φ260/200 | 400/280 | φ500/320 | φ500/320 | |
Maximaler Schwungdurchmesser über dem Objektträger | mm | φ200 | φ280 | Φ320 | Φ320 | |
Abstand zwischen Zentren | mm | 360 | 530 | 630 | 630 | |
Maximale Bearbeitungslänge | mm | 350 | 500 | 700 | 970 | |
Maximale Zugbank durch Lochdurchmesser | mm | φ45 | φ52 | φ75 | φ91 | |
Spindel | Spindel durch Lochdurchmesser | mm | φ56 | φ66 | φ86 | φ102 |
| 6/8 ' | 8 〞/ 10〞 | 10 ' | 12 ' | ||
Betätigungstyp der Zeichnung | Hydraulikdruck | |||||
Maximale Spindelgeschwindigkeit | r/min | 4000 | 3500 （8 〞）/ 3000 （10 〞） | 3000 | 3000 | |
Hauptmotorleistung | KW | 7.5 / 11 | 11/15 | 15 / 18.5 | 18.5 / 22 | |
| Anzahl der Werkzeugpositionen | 8 / 12/15 - Position | ||||
Antriebstyp |
| |||||
Mittelhöhe | mm | 80 | 100 | 125 | 100 | |
Heckstock | Heckstockhülle | MT-5 | MT-5 | MT-5 | MT-5 | |
最大 | mm | 380/100 | 500/200 | 750/200 | 1000/200 | |
数控系统（标配 ） | 新代 7ta-e | 新代 7ta-e | 新代 22ta | 新代 22ta | ||
机床重量 | Kg | 约 3300 ca. 3300 | 约 4200 | 约 5200/6200 选配 | 约 5800 ca. 5800 | |
机床外形 | mm | 2350 × 1560 × 1715 | 2550 × 1700 × 1790 | 2980 × 2200 × 1950 | 3480*2200*1950 | |
系统选配 System optional | Fanauc/Siemens | |||||
注 ： ： ： d 款动力刀塔、 ds 款双主轴、 y 轴车削中心 ， 以技术方案参数 | ||||||
