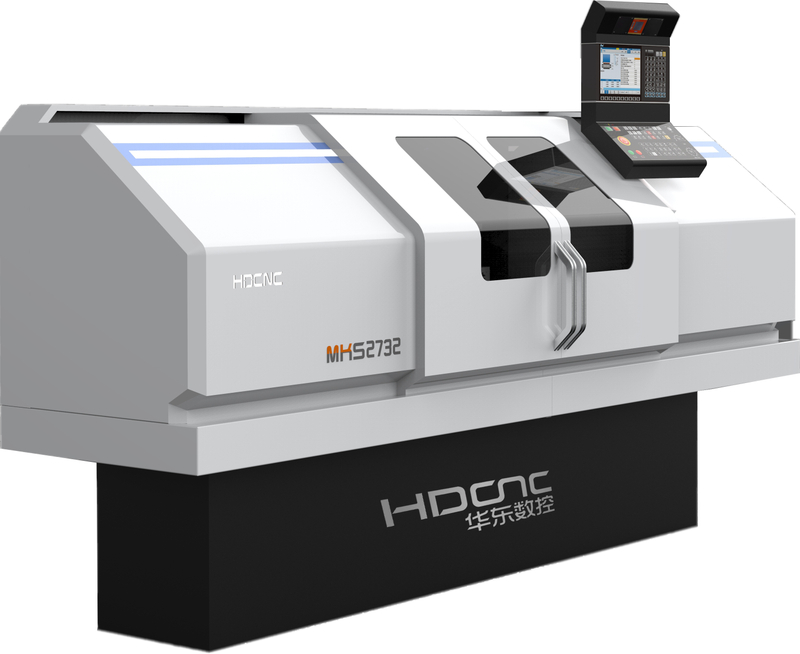

Artikel | MKS2720×500 | MKS2732×1000 |
Gesamtleistung | ||
Mittelhöhe | 180mm | 180mm |
Schleifdurchmesserbereich von zylindrischen Proben | Ø8~Ø200mm | Ø8~Ø320mm |
Maximale Schleiflänge der äußeren kreisförmigen Probe | 500mm | 1000mm |
Schleiflochbereich von Innenkreisproben | Ø10~Ø80mm | Ø10~Ø80mm |
Tiefe des Schleiflochs für innenrunde Proben | 125mm | 125mm |
Mindestvorschubgeschwindigkeit des Schleifscheibenständers | 0,0005 mm | 0,0005 mm |
Mindestvorschubgeschwindigkeit des Arbeitstisches | 0,001 mm | 0,001 mm |
Mindestauflösung des X/Z-Achsen-Antriebsservosystems | 0,0001 mm | 0,0001 mm |
Normale Vorschubgeschwindigkeit der Z-Achse | 10m/min | 10m/min |
Normaler Vorschub der X-Achse | 8m/min | 8m/min |
Präzisionsspindelstock | Hochpräziser Mehrzweck-Spindelstock | Hochpräziser Mehrzweck-Spindelstock |
Präzisions-Reitstock | Position der vorgespannten Lager | Position der vorgespannten Lager |
Rundschleifkopf (Standardkonfiguration) | ||
Marke | Importierte elektrische Schleifspindel einer bekannten Marke | Importierte elektrische Schleifspindel einer bekannten Marke |
Spezifikationen der Schleifscheibe (maximaler Außendurchmesser * Breite * Innendurchmesser) | 500×63×203(mm) | 500×63×203(mm)
|
Kühlungsmethode | Umlaufwasserkühlung | Umlaufwasserkühlung |
Versiegelungsmethode | Gasdichtung vorne | Gasdichtung vorne |
Lineare Geschwindigkeit | 50 M/s | 50 M/s |
Innenschleifkopf (Standardkonfiguration) | ||
Marke | Inländische bekannte Marken | Inländische bekannte Marken |
Kühlungsmethode | Umlaufwasserkühlung | Umlaufwasserkühlung |
Versiegelungsmethode | Gasdichtung vorne | Gasdichtung vorne |
Spulengeschwindigkeit | 30000 U/min (Standard) | 30000 U/min (Standard) |
Spezifikationen der Schleifscheibe (maximaler Außendurchmesser * Breite * Innendurchmesser) | 50×25×10(mm) | 50×25×10(mm) |
Werkzeugrevolver (B-Achse) | ||
Arbeitsplatz | T4 (Standard) | T4 (Standard) |
Turmantrieb | Mechanischer Plattenspieler/DDR-Plattenspieler mit Direktantrieb | Mechanischer Plattenspieler/DDR-Plattenspieler mit Direktantrieb |
Drehwinkel (°) | +30 ~ -280 | +30 ~ -280 |
Positionierungsgenauigkeit des Drehtisches（″） | ±5 /±2,5 | ±5 /±2,5 |
Kontrollmethoden | Regelung im geschlossenen Regelkreis | Regelung im geschlossenen Regelkreis |
Die Werkzeugmaschine verfügt über eine Verbundkastenstruktur mit hochfesten und spannungsarmen Gussteilen, geringer thermischer Verformung, hoher Genauigkeit und guter Stabilität.
Die Z-Achsen-Führungsschiene verwendet die Führungsschienentechnologie mit statischem Druck, die eine gute Steifigkeit aufweist und bei niedrigen Geschwindigkeiten nicht kriecht;Die X-Achse verwendet die importierte vorkomprimierte Linearführungsschienentechnologie, die eine große Tragfähigkeit, hohe Genauigkeit und ein empfindliches Ansprechverhalten aufweist.
Die äußere Rundschleifscheibenspindel ist mit einer importierten elektrischen Schleifspindel bekannter Marken ausgestattet, die gleichzeitig mit zwei äußeren Rundschleifscheiben mit hoher Steifigkeit und hohem Drehmoment ausgestattet werden kann.Die elektrische Innenschleifscheibenspindel ist mit einer bekannten inländischen Marke ausgestattet.
Der Spindelstock verfügt über eine hochpräzise Doppelzweck-Spindelstockstruktur, und der Reitstock verfügt über einen vorgepressten Lagerhecksitz, der eine gute Gesamtsteifigkeit und hohe Genauigkeit aufweist und für Präzisionsschleifprozesse geeignet ist.
Der Werkzeugrevolver kann standardmäßig mit einem DDR-Direktantriebsdrehtisch und einem T4-Workstation-Drehtisch ausgestattet werden, der sowohl den Anforderungen an Steifigkeit als auch an Genauigkeit gerecht wird.
Standardmäßig mit einem im Inland hergestellten Huazhong-CNC-System ausgestattet, mit fünf Achsen und vier Gestängen, stabiler Leistung, spezieller Schleifschnittstelle, bequemer Bedienung und hoher Kosteneffizienz.Es kann optional mit jedem namhaften importierten Schleifmaschinensystem auf dem Markt ausgestattet werden.
